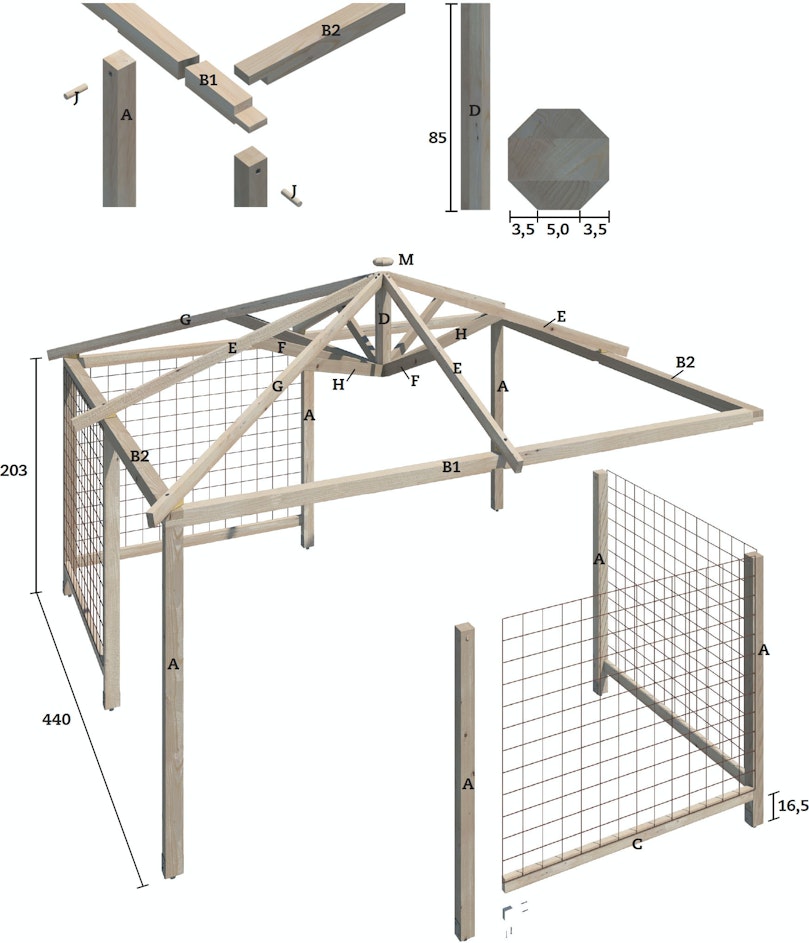

Ilmava huvimaja 8-kulmaisella katolla

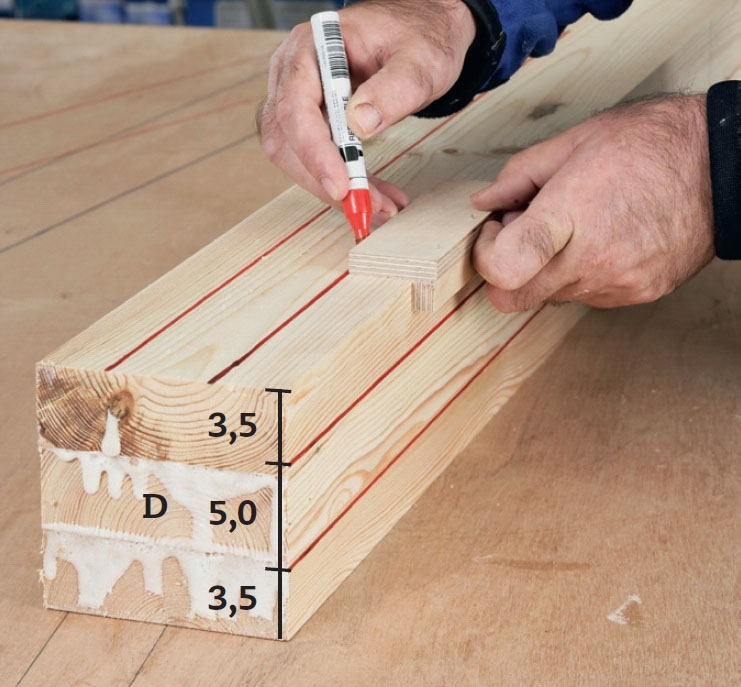

Viisteille tehdään merkinnät 35 mm etäisyydelle kaikkien pintojen reunasta. Kahden merkkiviivan väliin jää 50 mm, ja kun reunat on viistetty 45° kulmaan, merkkien mukaan, myös uusien pintojen leveys on 50 mm. Reunat voi viistää sähköhöylällä.

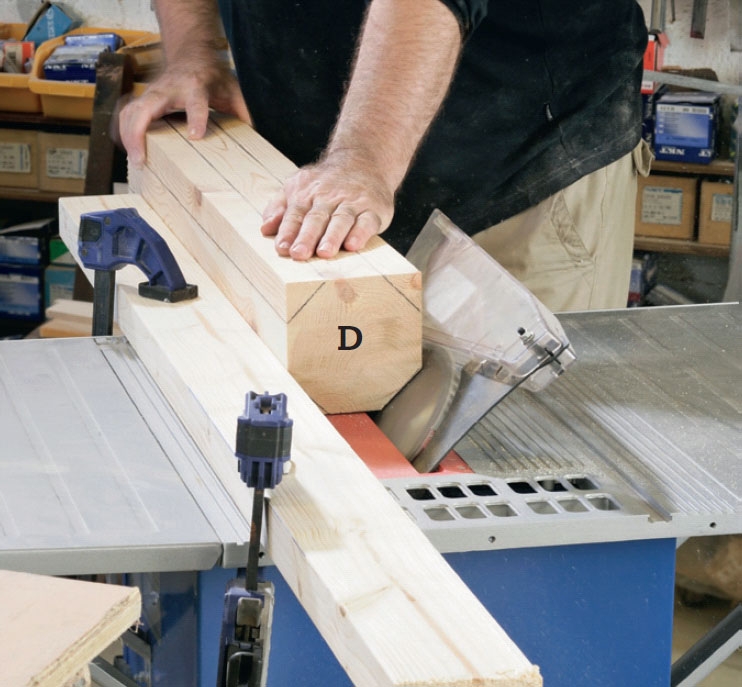

Helpoin keino oikaista reunat on käyttää pöytäpyörösahaa ja kallistaa sen terä 45 asteen kulmaan.

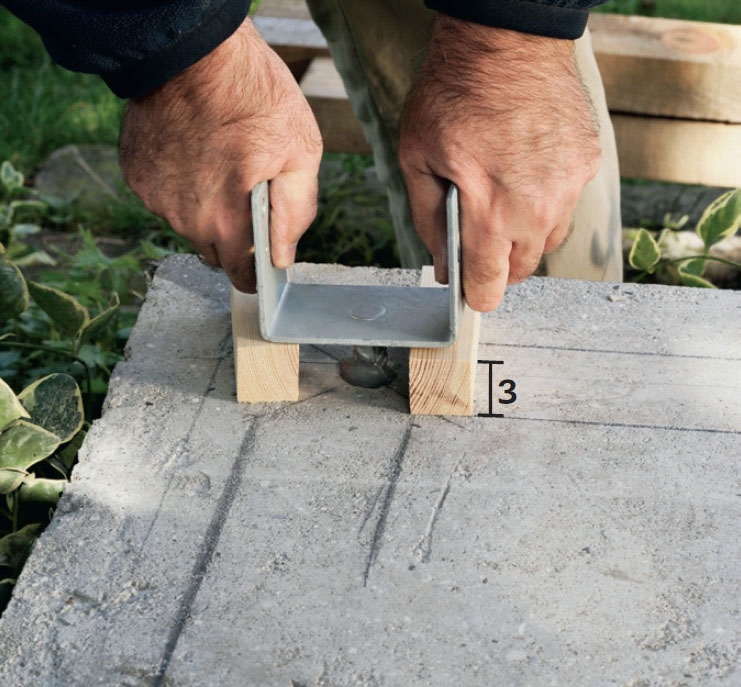

Aseta tolppakenkä 440 cm:n neliölle niin, että sen kummallekin sivulle sijoit-tuu tolpat. Esimerkin huvimaja nousee be-tonille, johon porataan reiät jokaista tolp-pakenkää varten. Kengät kiinnitetään niin, että niiden pohja jää 30 mm irti alustasta.

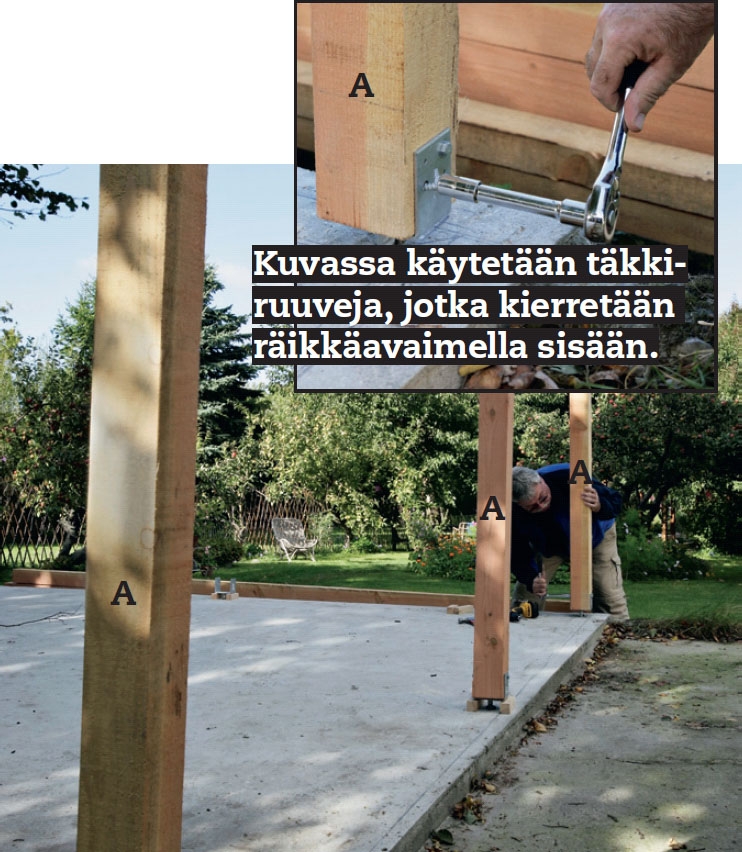

Tolpat (A) ruuvataan kiinni tolppakenkiin. Merkitse tolpat numeroin tai kirjaimin, jotta tiedät niiden paikat, kun ne lopulta pystytetään. Kun tolppiin on merkitty korkeus, ne nostetaan pois ja sahataan mittaan.

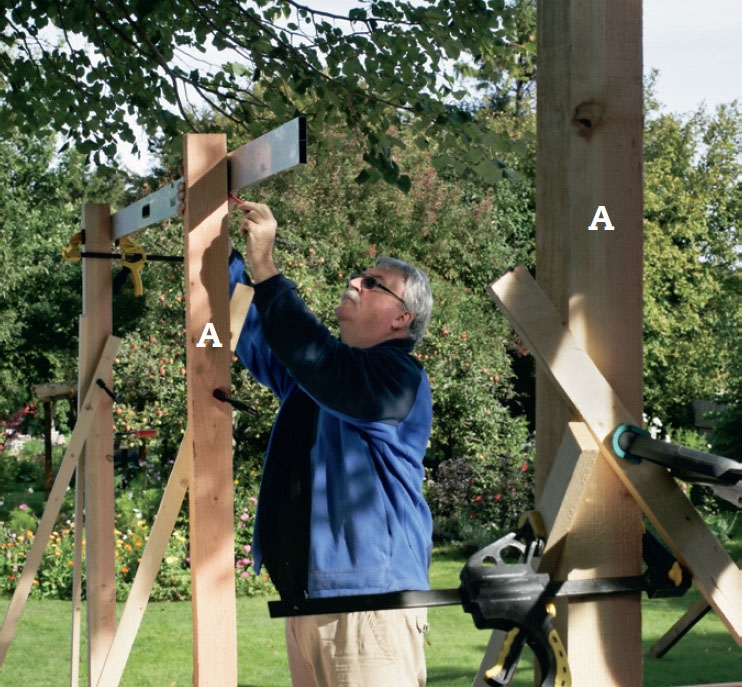

Merkitse lopullinen korkeus. Aloita kulmatolpasta ja siirrä korkeus muihin vesivaa’an avulla. Kun korkeus yläjuoksun alareunaan on merkitty, siihen lisätään 15 mm, sillä yläjuoksuihin tehdään myöhemmin lovet pystytolppia varten.

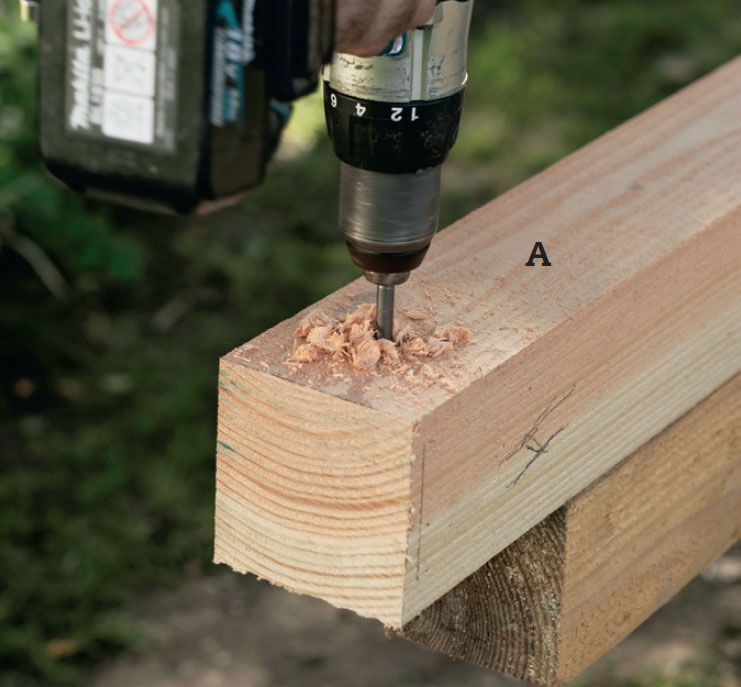

Tolpat poistetaan, sahataan mit-taan ja ristiankkuroidaan (J). Ankku-rille porataan 28 mm poralla reikä keskelle tolppaa 5 cm syvyyteen päädystä. Lopeta poraaminen, kun kärkipiikki työntyy läpi, sillä ankkurin ei tarvitse mennä kokonaan läpi.

Aseta ankkuri kääntymään ulospäin kaikissa kolmessa tolpassa talon kahdella sivulla. Se näyttää siistiltä.

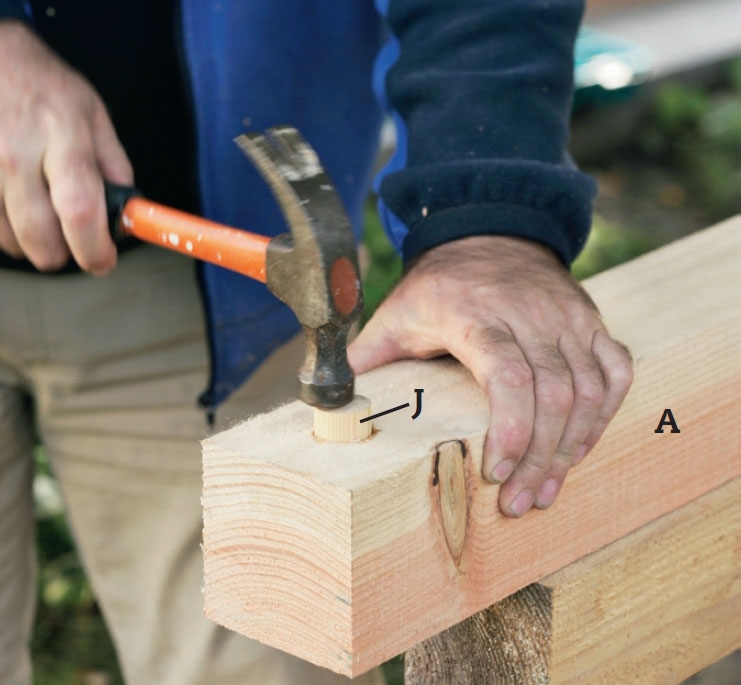

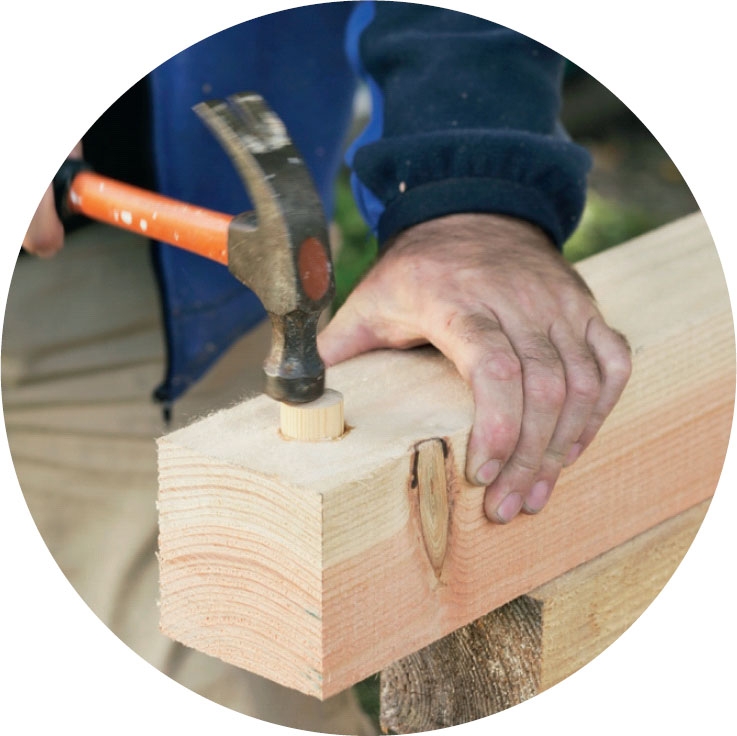

Ristiankkurit (J) liimataan tolppiin (A). Ankkurit sahataan 11 cm mittaan pyörökepistä, joka sahataan ja hiotaan tasoon myöhemmin. Ankkuriin sivellään pu-liimaa ja se isketään tolppaan. Aseta tolpat takaisin paikoilleen, nyt kaikilla ruuveilla.

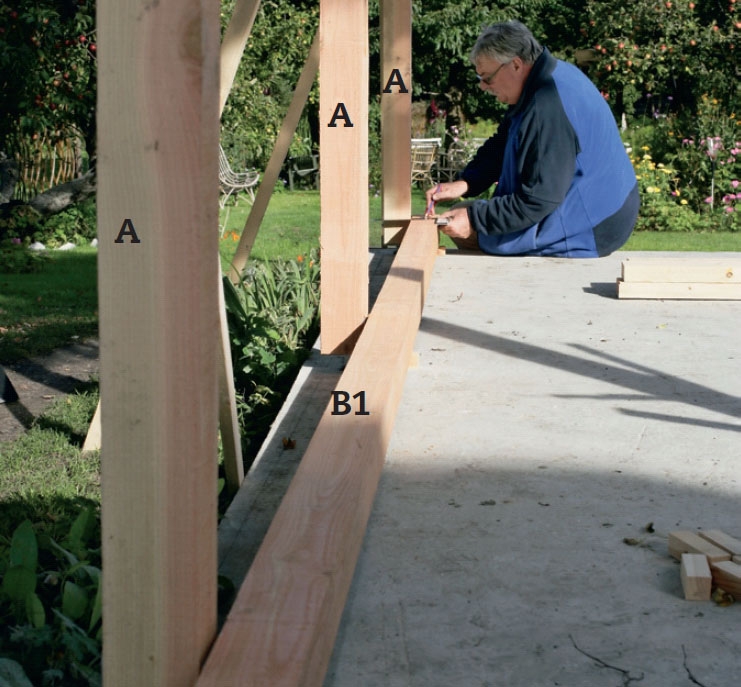

Neljän yläjuoksun (B1 ja B2) paikat merkitään sille puolen huvimajaa, jolle ne tulevat. Aseta yläjuoksu lattialle ja paina se tiiviisti tolppaa vasten. Kiinnitä yläjuoksu mielellään puristimella, jotta se ei siirry merkitsemisen aikana.

Käytä suorakulmaa apuna. Kah-teen alimpaan yläjuoksuun (B1) teh-dään merkinnät kaikkia kolmea niiden ala-puolella olevaa tolppaa varten. Kahteen muuhun yläjuoksuun (B2) tehdään merkin-nät vain keskitolpalle. Merkitse loviliitokset.

Lovet hakaliitosta ja tolppia varten tehdään sahalla ja taltalla. Ensin sahataan poikittain puunsyihin nähden, ja sen jälkeen toinen puoli avataan taltalla. Talttatyöskentelyn helpottamiseksi puuhun sahataan tiivis rivi uria, jotka taltataan auki.

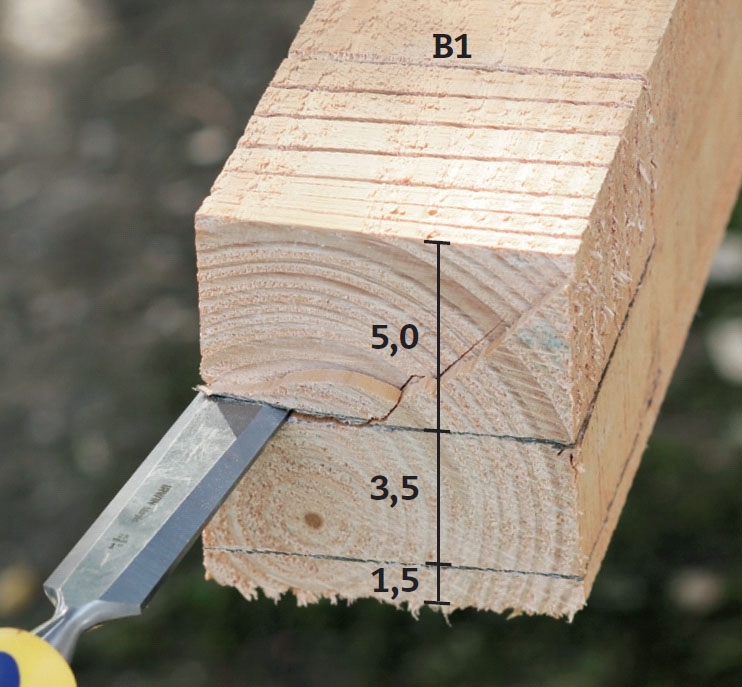

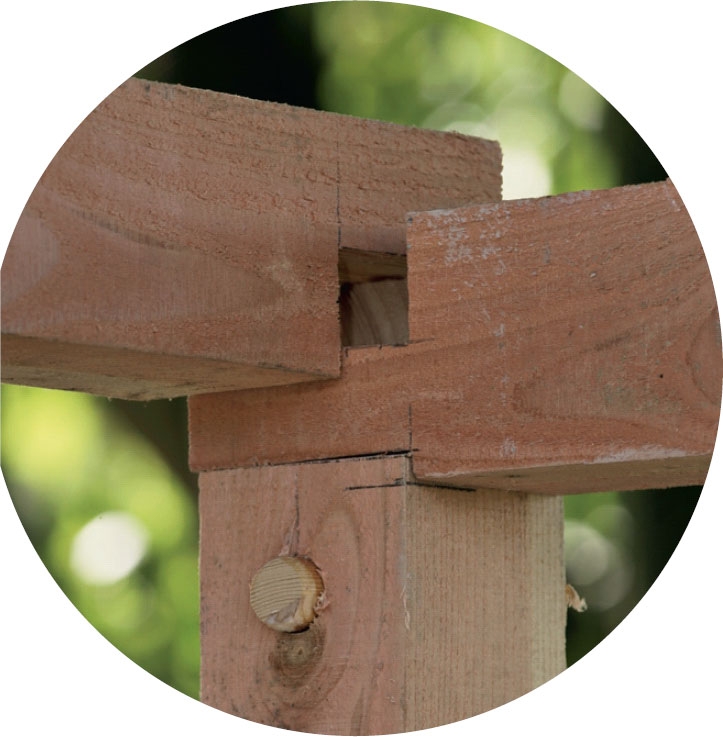

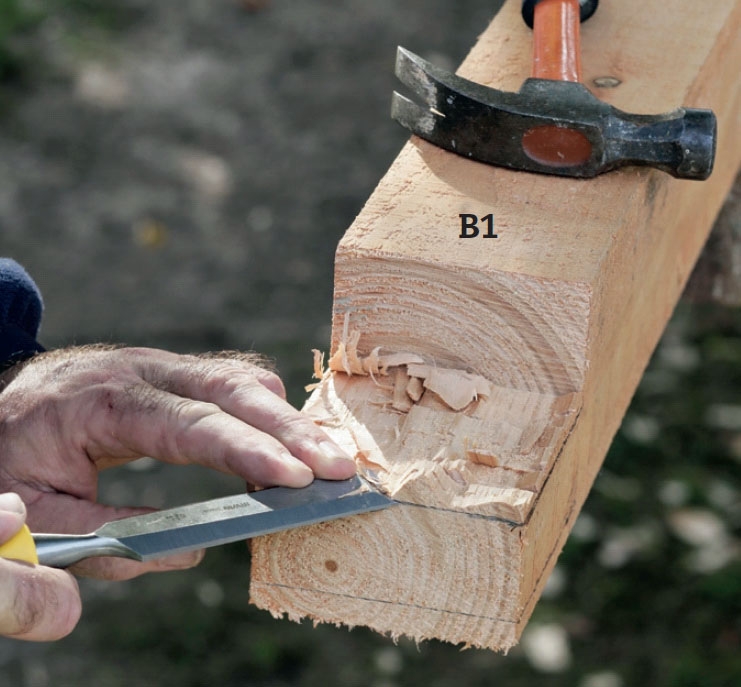

Loviliitoksen lovi siistitään. Kuvassa lovea tehdään alempaan yläjuoksuun (B1), joka nyt käännetään ja sen alapintaan tehdään 15 mm lovi kolmea tolppaa varten. Muissa kahdessa yläjuoksussa (B2) on lovet hakaliitokselle ja alapinnassa keskitolpalle.

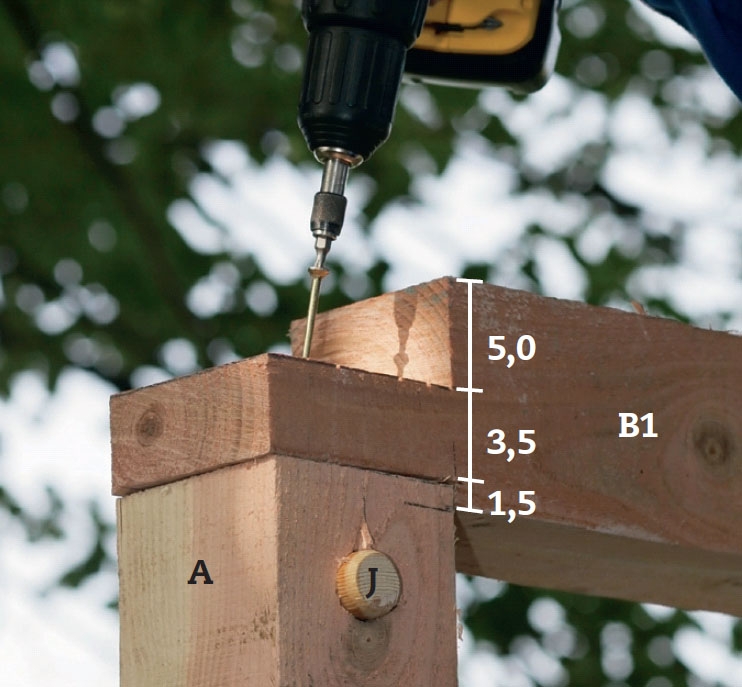

Kaksi alinta yläjuoksua (B1) asetetaan tolppiensa (A) päälle ja oikais-taan niin, että ne sopivat koloonsa ja ovat täysin suorassa. Liitokseen sivellään pu-liimaa ja se lukitaan kahdella 5 x 120 mm ruu-villa, jotka ohjataan ristiankkureiden läpi.

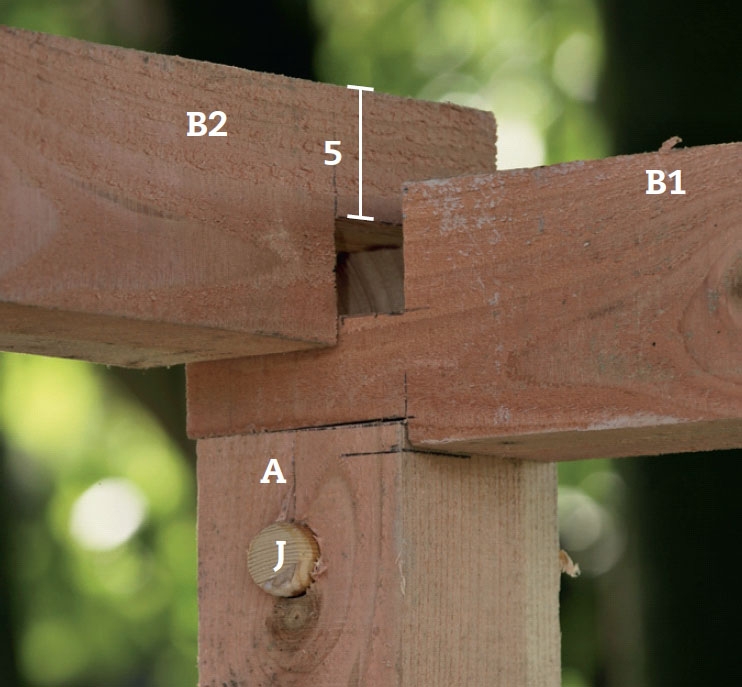

Sitten asetetaan yläjuoksut (B2) paikoilleen hakaliitoksiin. Jälleen rakenteet oikaistaan, nyt myös kaksi keski-tolppaa. Hakaliitokset lukitaan pu-liimalla ja kahdella 5 x 100 mm ruuvilla. Keskitolppaan asetetaan pitkät ruuvit ankkureiden läpi.

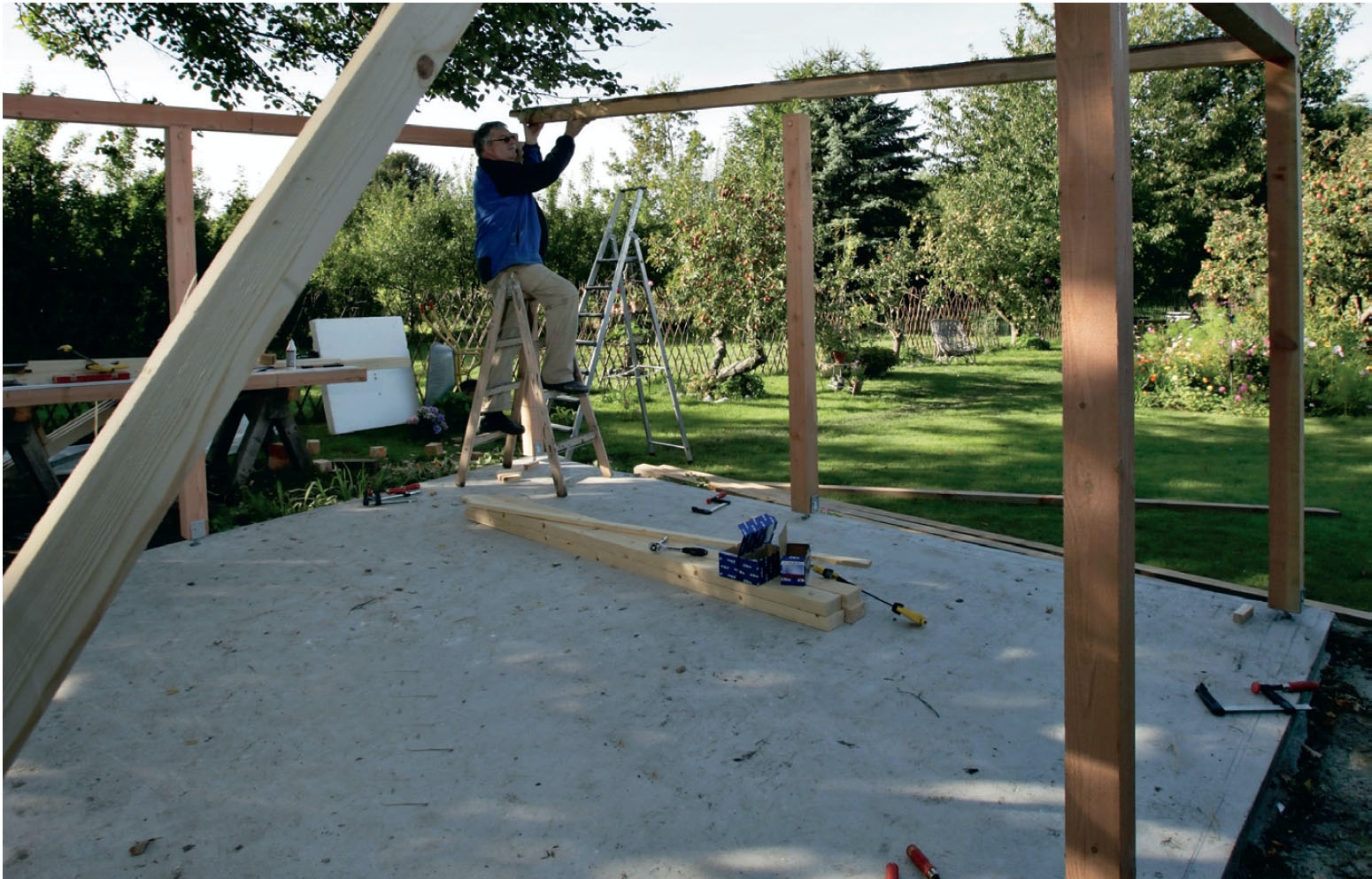

Seinät alkavat hahmottua. Aluksi rakenteita on oikaistava usein ja tolppia tuettava poikkijäykistä-jillä, mutta sen jälkeen tolppien lovet osuvat varmasti kohdalleen.

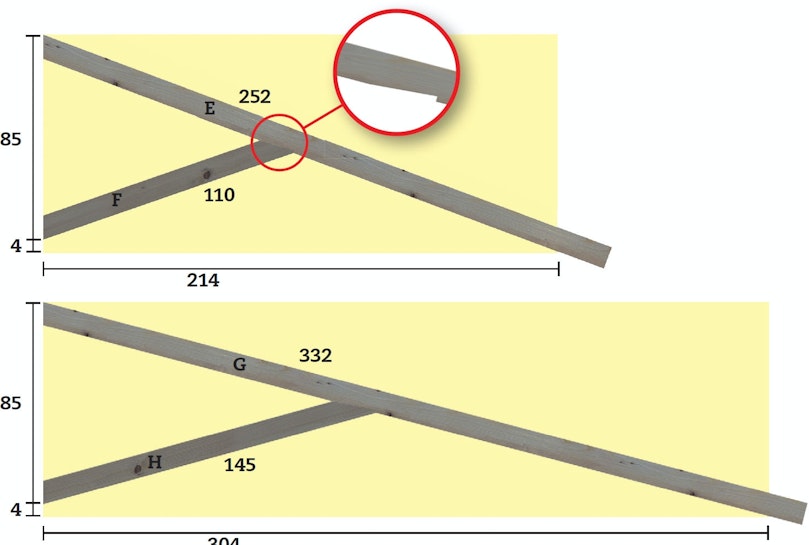

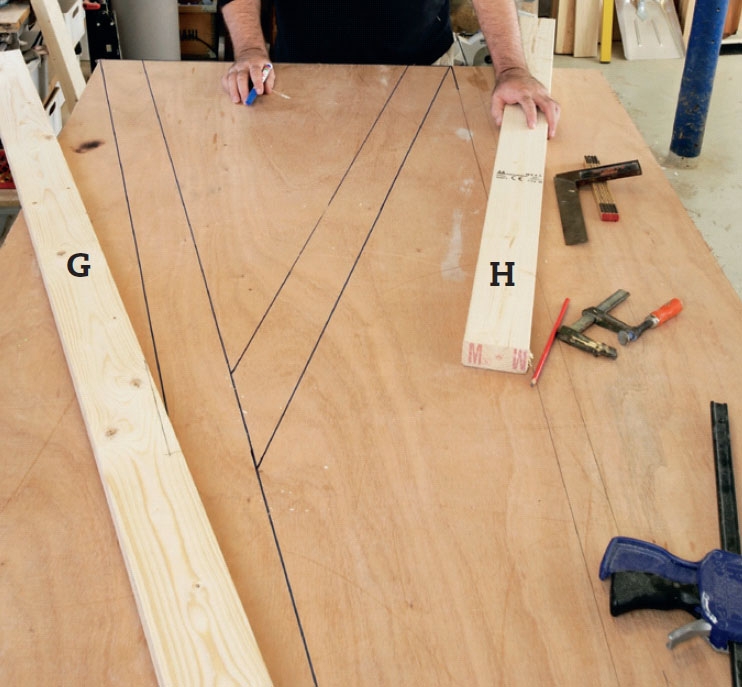

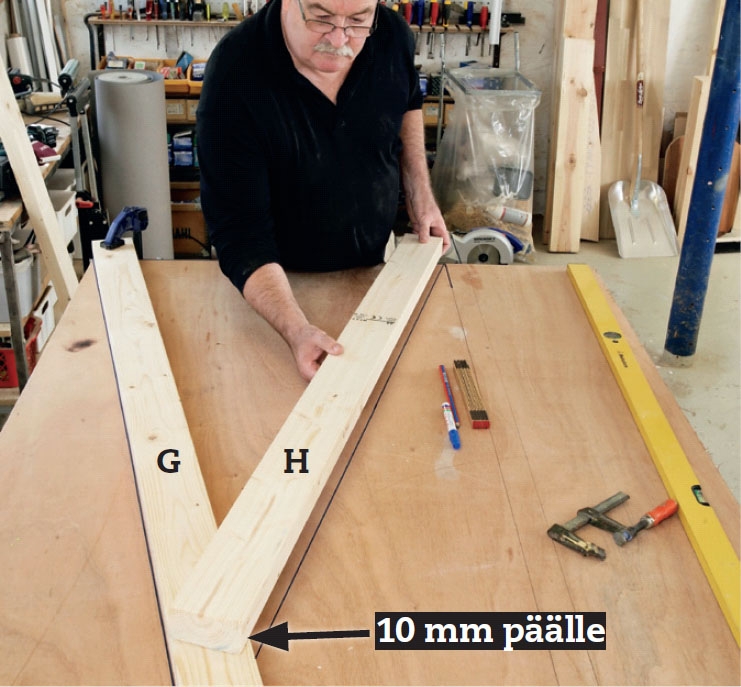

Aseta ensimmäisen pitkän kannattimen (G ja H) osat suorakulmiolle, jon-ka mitat ovat 89 x 304 cm. Kannattimen (G) yläpää sijoitetaan yhteen kulmaan ja alapää ristiin vastakkaiseen kulmaan. Poikkijäykis-täjä (H) asetaan 10 mm G:n päälle ristiin.

Merkitse, mihin kaksi kannatinta sijoittuvat, niin ne pysyvät järjes-tyksessä seuraavien työvaiheiden ajan ja voit rakentaa seuraavat kolme pitkää kannatinta aivan samalla tavalla.

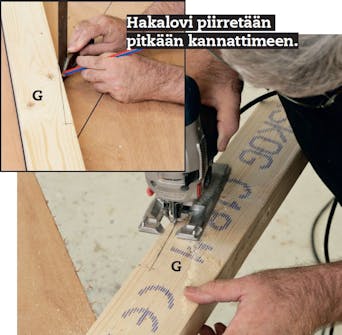

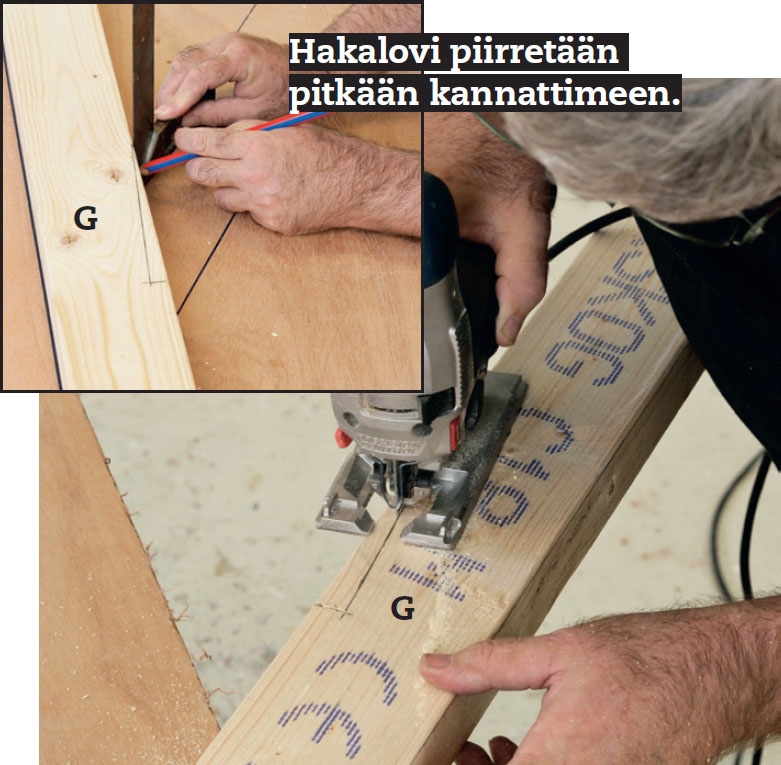

Poikkijäykistäjän (H) pitää työntyä hieman kannattimen (G) päälle hakaloveen niin, että ruuvit ja liima vain tukevat sitä kannattimen painon puristaessa liitoksesta tiiviin. Lovi sahataan pistosahalla täysin suoraan kulmaan.

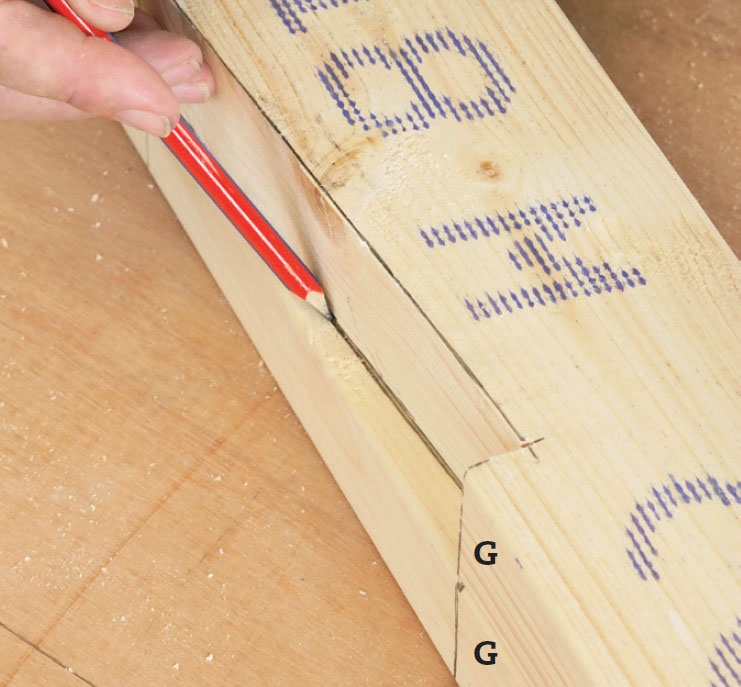

Sahattu hakalovi merkitään muihin kolmeen pitkään kannat-timeen (G) niin, että lovi sijoittuu tarkasti samaan kohtaan kaikissa neljässä kannattimessa.

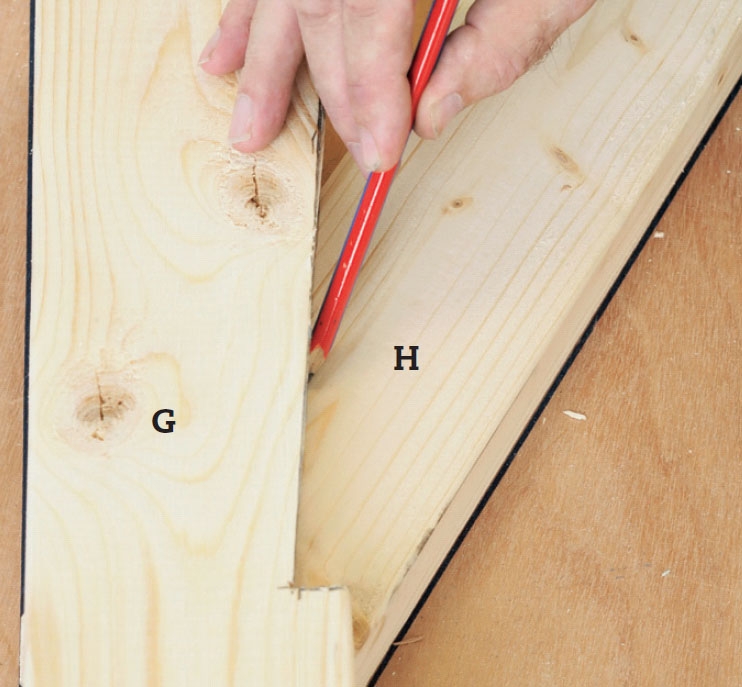

G:n hakalovi merkitään nyt poikkijäykistäjään (H), joka sovite-taan loveen. Kuvassa työskennellään jälleen mallin päällä, jonka merkkiviivojen avulla laudat saadaan asetettua tarkasti samalla tavalla kuin edellisetkin.

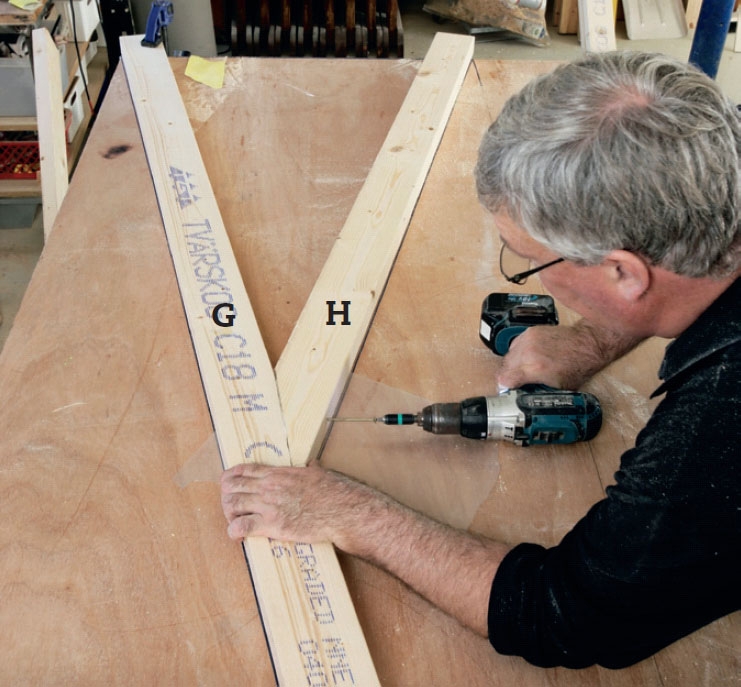

Kannattimien (G ja H) osat koo-taan hakaloveen pu-liimalla ja kah-della 5 x 100 mm ruuvilla. Jälleen työsken-nellään mallin päällä, ja osat on kiinnitetty puristimilla alustaan. Näin valmiin kannattimen kulma ja koko tulevat oikeiksi.

Kahden kannattimen (G ja H) päät sahataan mittaan. Osat asetetaan mallille ja sahauslinjat piirretään levyreunan mukaan, jotta päät sahautuvat oikeaan kul-maan. Kun pitkät kannattimet ovat valmiit, sahataan lyhyet samaan tapaan.

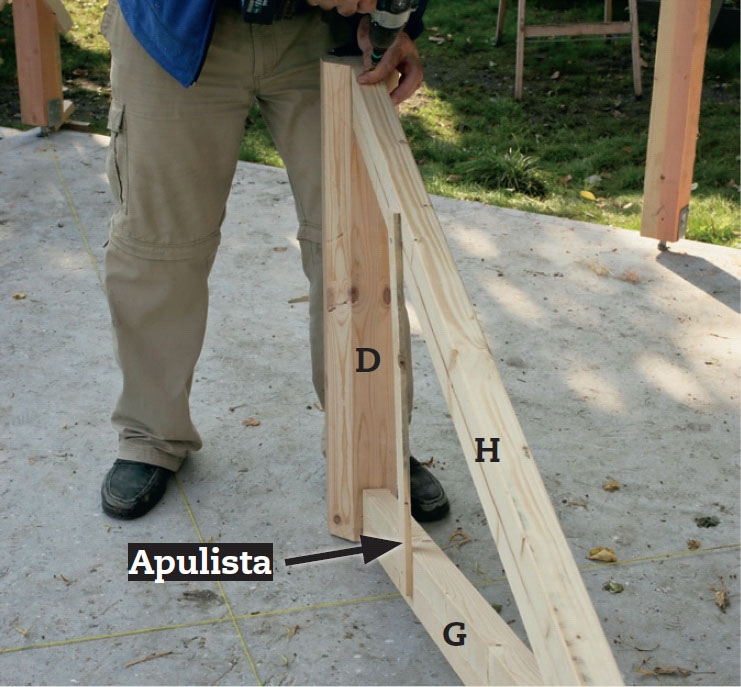

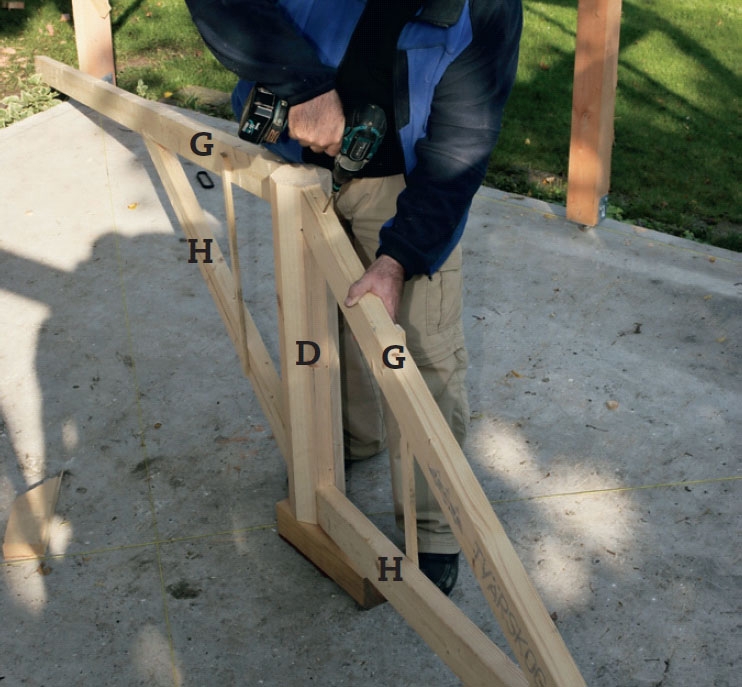

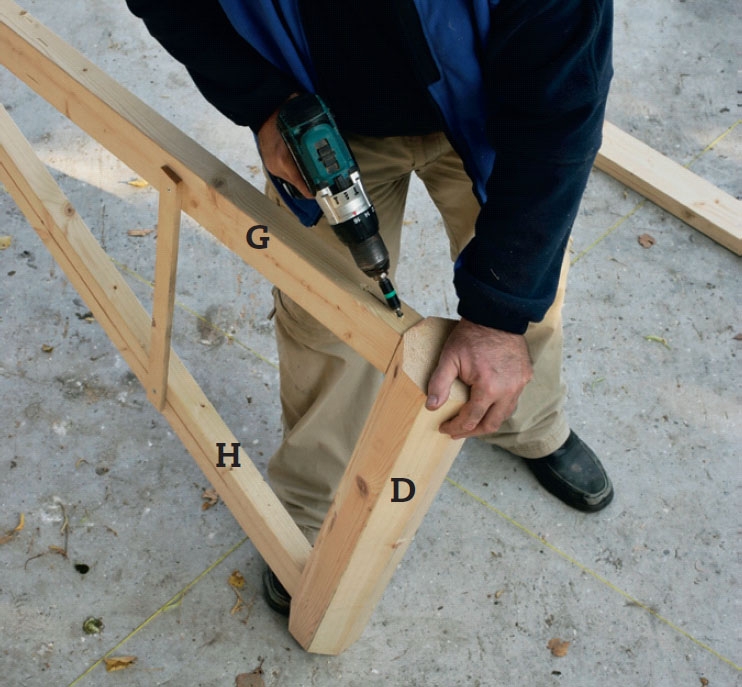

Pitkä kannatin käännetään päälael-leen ja kiinnitetään pystytolppaan (D) poikkijäykistäjän (H) läpi kahdella 5 x 100 mm ruuvilla. Poikkijäykistäjä on päädyn tasossa. Huomaa, että kannatin on kiinnitetty listalla, jotta se ei väänny vinoksi työn aikana.

Pystytolppa käännetään ja kiinnitetään ylimpään kannatti-meen (G) pystytolpan yläosan linjaa. Myös tässä käytetään kahta 5 x 100 mm ruuvia.

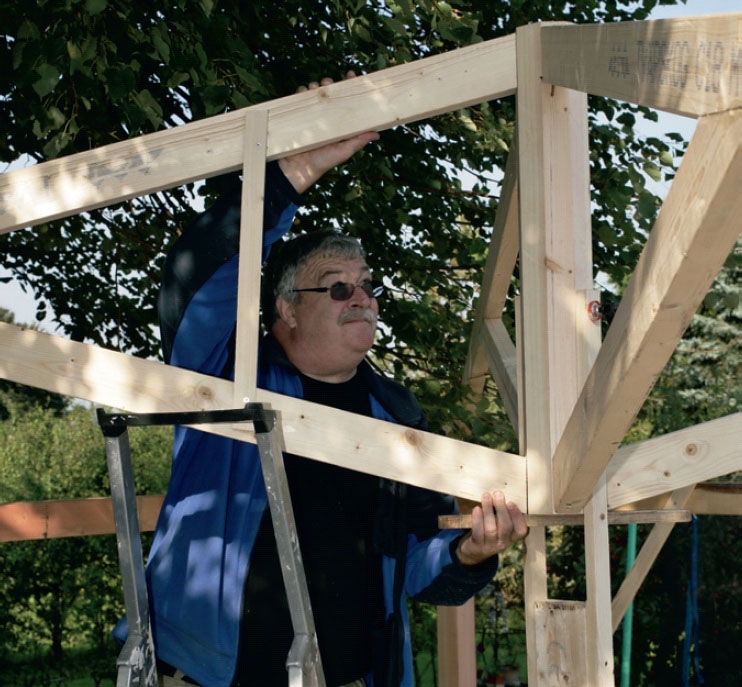

Vastakkain asettuvat kannattimet kiinnitetään pystytolpan ylle ja alle samaan tapaan kuin ensimmäinen kannatin. Kannattimen jännitevälit ovat pitkät, joten työssä on nyt käyttöä apurille.

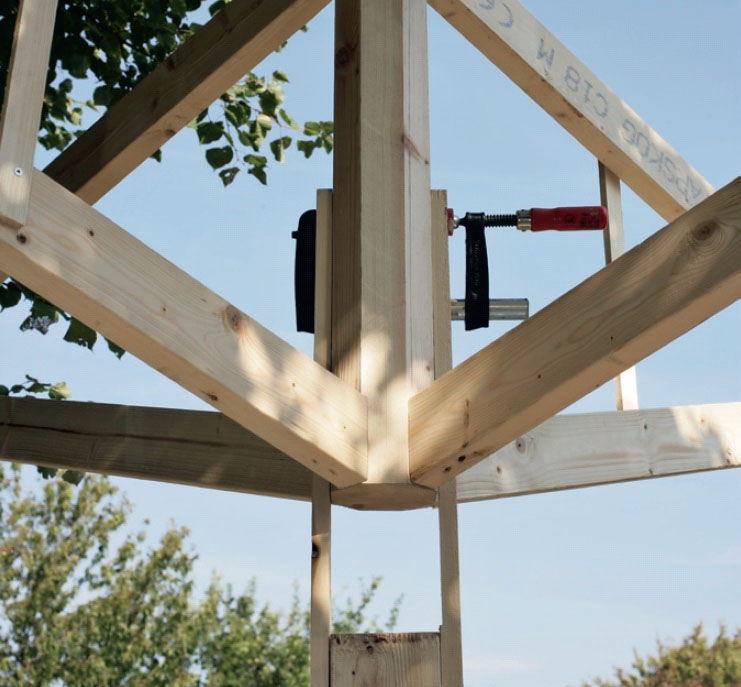

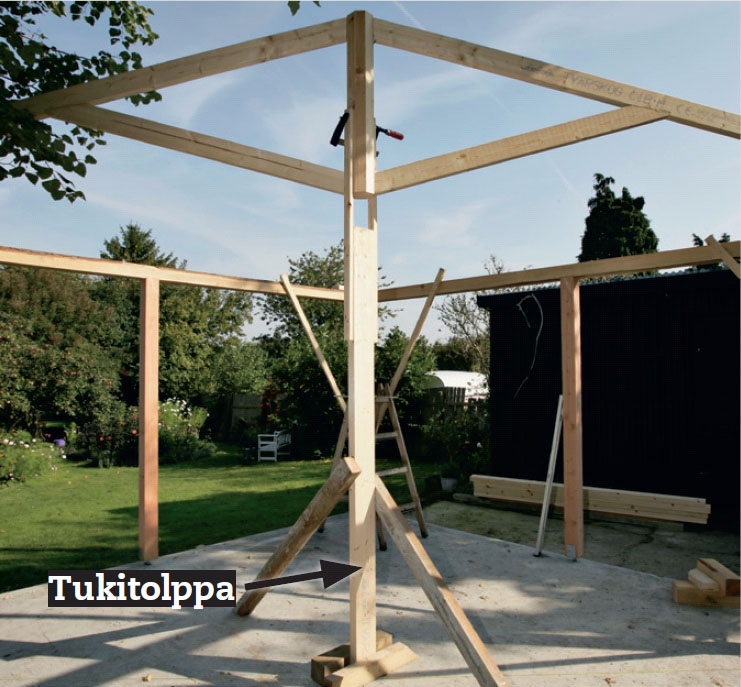

Tilan keskelle pystytetään tuki-tolppa ja pystytolppa ja kaksi ensim-mäistä kannatinta. Tuen yläosa on muotoiltu haarukaksi niin, että se sopiii pystytolppaan. Kruunu kiinnitetään puristimilla tukitolp-paan, kannattimet yltävät kulmasta kulmaan.

Kaksi viimeistä pitkää tolppaa kiinnitetään pystytolppaan tukien viimeisimpiä kulmia. Kun kannattimet on kiinnitetty, säädetään tukitolppaa niin, että kannattimet ulottuvat yhtä pitkälle ulos kaikissa kulmissa. Lopuksi ne kiinnitetään.

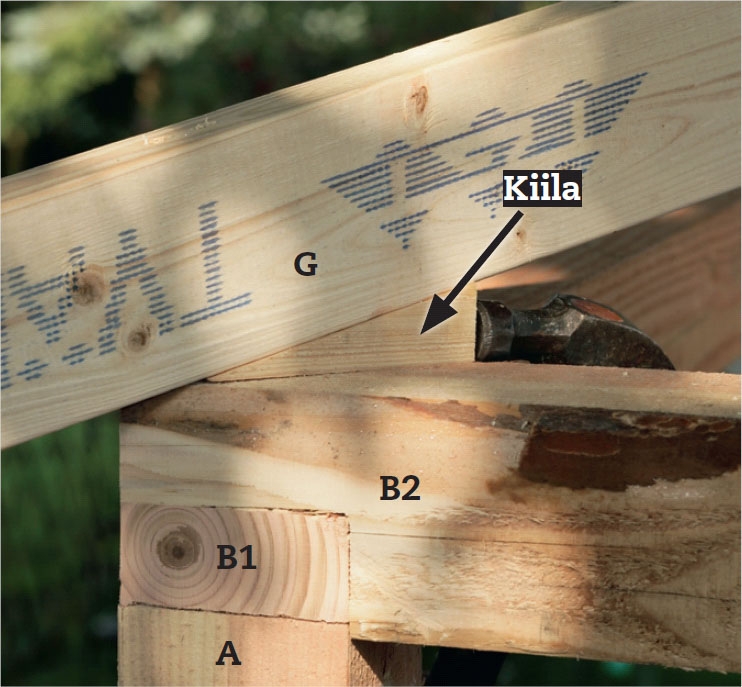

Kannattimet G kiinnitetään yläjuok-suun (B2). Hankalien hakalovien sijaan kannattimia tuetaan kiilalla, johon sivellään pu-liimaa ja kiila isketään kannattimen ja yläjuoksujen väliin. Kannatin kiinnitetään 6 x 160 mm ruuvilla kiilan läpi yläjuoksuun.

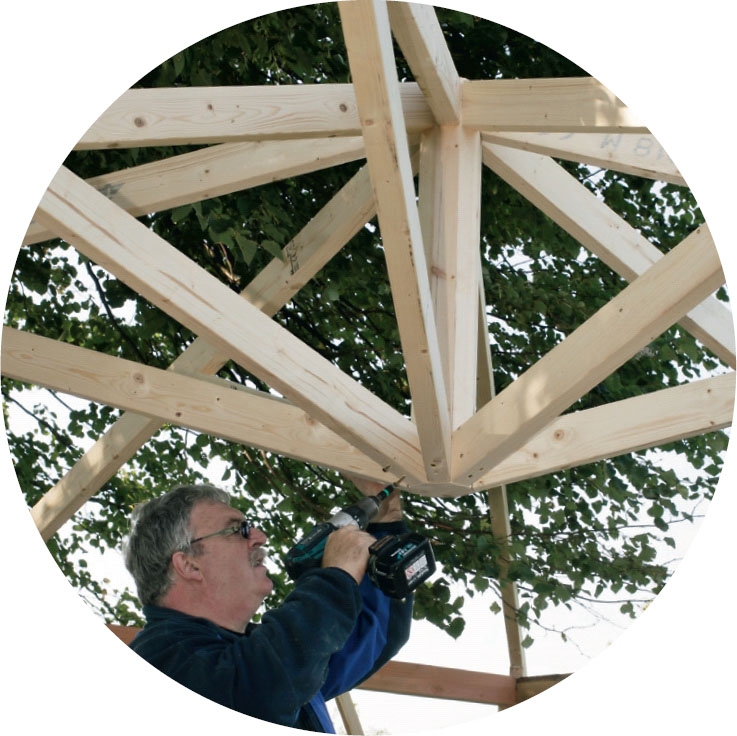

Kaksi lyhyttä kannatinta kiinnite-tään pystytolppaan ja yläjuok-suun - ne kaksi kannatinta, joiden tiellä tu-kitolppa ei ole. Tukitolppa poistetaan, ja viimeiset kaksi lyhyttä kannatinta kiinnite-tään. Pian rakenteen vakauden huomaa.

Lopuksi kruunu viimeistellään 8-kulmaisella hatulla (M), joka on tehty kahdesta yhteen liimatusta 19 cm pitkästä kannattimesta. Hatun voi valita itse, sen tehtävänä on suojata kruunun yläpintaa sen sisään pyrkivältä kosteudelta.

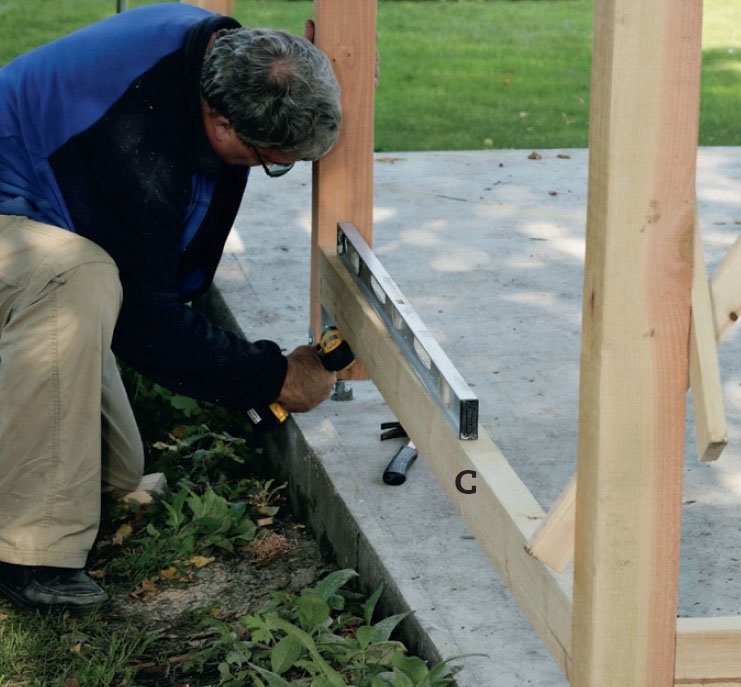

Vaakapalkit (C) sijoitetaan niin, että alareunat asettuvat noin 16 cm tolppien pohjan yli. Tätä ennen jokaisen päädyn alle on kiinnitetty kulmarauta. Palkit asetetaan vaakaan niin, että etureuna myötäilee tolp-pia. Palkit kiinnitetään kulmarautojen läpi.

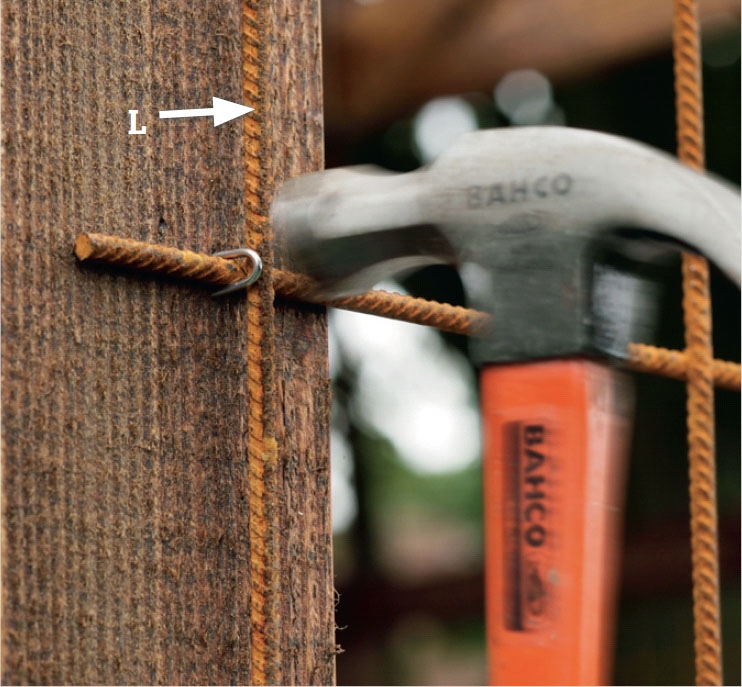

Verkko (L) leikataan mittaan ja kiinnitetään kiristimillä tolppiin, yläjuoksuun ja poikkilautaan. Verkkoa voi leikata vahvoilla voimasaksilla tai kulmahiomakoneella. Nyt huvimaja on valmis ja kasvit pääsevät kasvamaan.
