Helppo tapa saada tolpat suoraan

Valettuihin tolppakenkiin pystytetyt tolpat kestävät pitkään. Tässä käytetään fiksua valusapluunaa, jonka avulla tolpat on helppo saada suoraan.

Vaikeusaste
Vie aikaa
4 päivää
Hinta
300 euroa

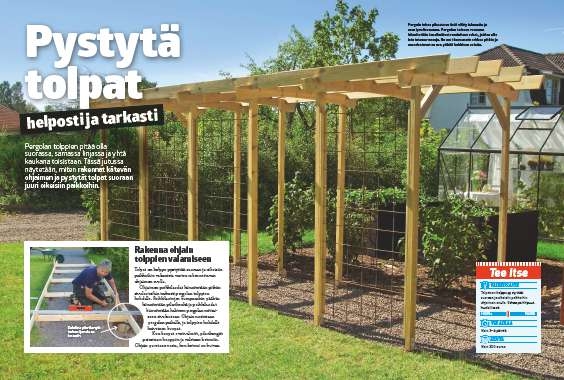

Pergola luo pihalle tunnelmaa ja kokonaan uuden tilan. Pergolan ympärille voi istuttaa käynnöskasveja, joista muodostuu kukkiva ja tuoksuva "seinä".

Johdanto

Pergolan tolppien pitää olla suorassa, samassa linjassa ja yhtä kaukana toisistaan. Tässä jutussa näytetään, miten rakennat kätevän ohjaimen ja pystytät tolpat suoraan juuri oikeisiin paikkoihin.

Rakenna ohjain tolppien valamiseen

Tolpat on helppo pystyttää suoraan ja oikeisiin paikkoihin valamista varten rakennettavan ohjaimen avulla.

Tämä pergola kiinnitetään maahan pilarikengillä. Pilarikengät pitävät tolpat irti maasta, jolloin ne pysyvät kunnossa pitkään. Kaupoissa säädettäviä pilarikenkiä, jonka avulla maahan lyötyä tolppaa voi nostaa ylöspäin. Siitä voi olla paljon apua pergolan rakentamisessa: Voit lukea lisää erilaisista pilarikingistä täältä: Näin käytät pilarikenkää

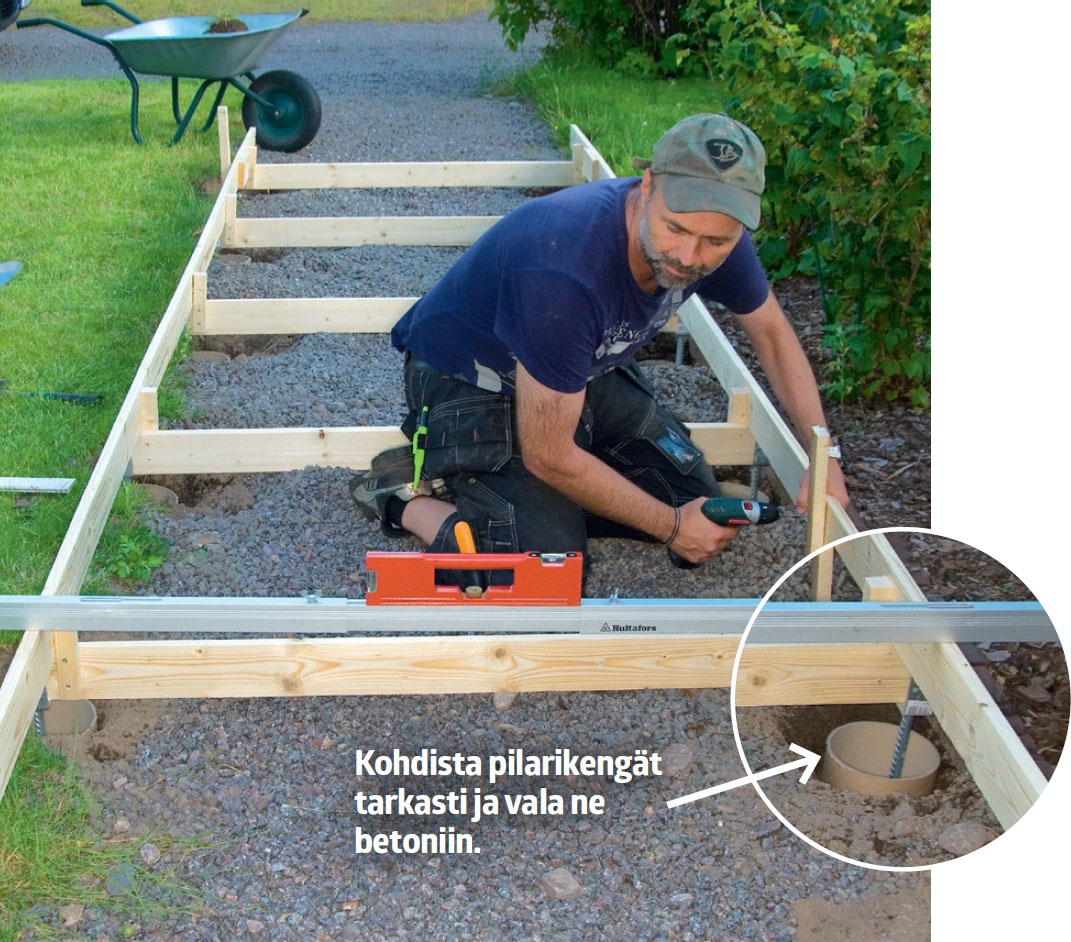

Kohdista pilarikengät tarkasti ja vala ne betoniin.

Näet, miten:

  • rakennat tolpille valuohjaimen
  • mittaat tolppien paikat ja valat pilarikengät kiinni
  • sahaat tolpat ja poikkipuut
  • sahaat kattolaudat ja asennat valuverkon tolppien väliin.

Ohjeet

01
Mittaaminen ja valaminen 5 Vaihe

Tämä pergola rakennetaan 12 tolpasta, jotka pystytetään pareittain tasaisin välein. Aluksi rakennetaan ohjain, jotta tolpat on helppo valaa tarkasti oikeisiin kohtiin.

Nosta valmis ohjain pergolan paikalle ja merkitse tolppien kohdat maahan. Siirrä ohjainta sen verran, että mahdut kaivamaan. Aseta kuoppiin muoviput-ket, nosta ohjain takaisin paikalleen ja vala pilarikengät tarkasti oikeisiin kohtiin.

1

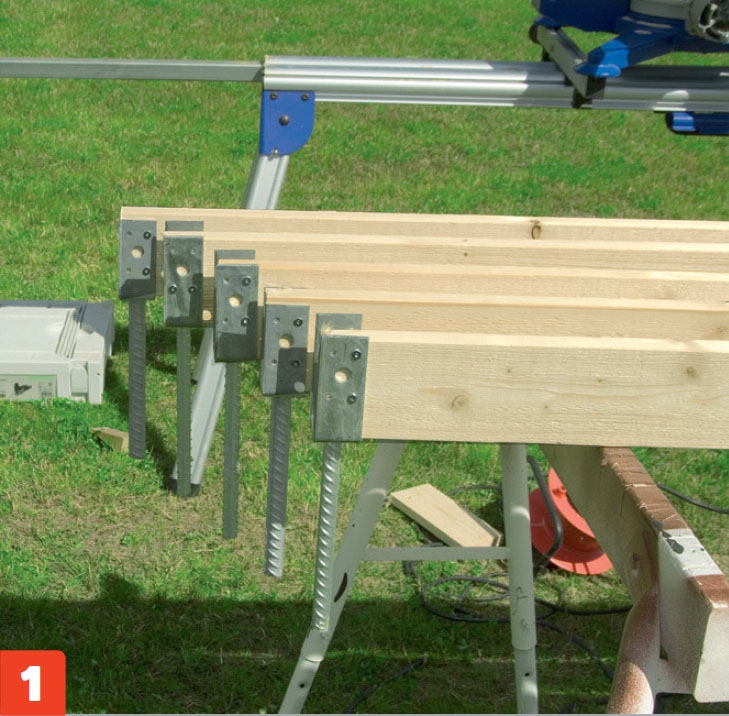

Kiinnitä pilarikengät väliaikaisesti lautoihin, jotka ovat yhtä leveitä kuin pergola.

2

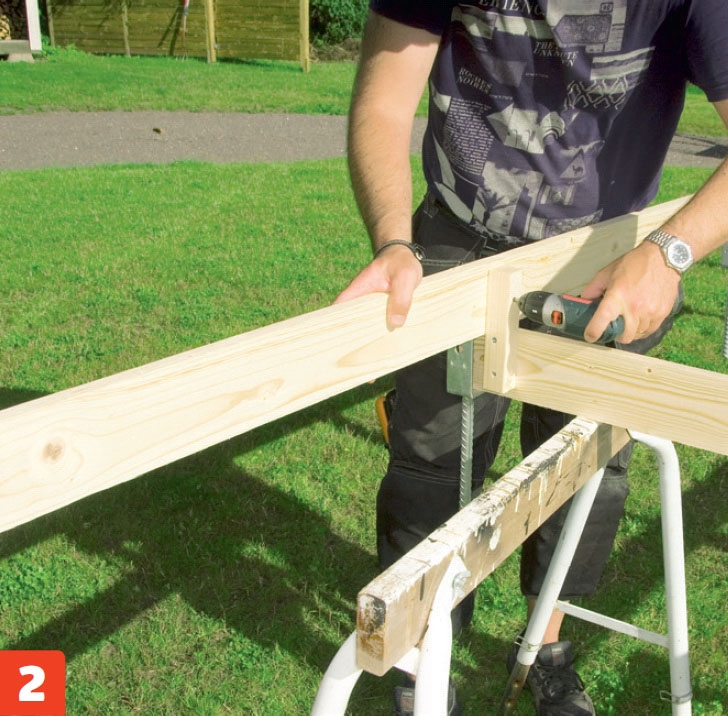

Kiinnitä lyhyet laudat kahteen pitkään sivulautaan tasaisin välein. Käytä apuna pieniä puukapuloita.

3

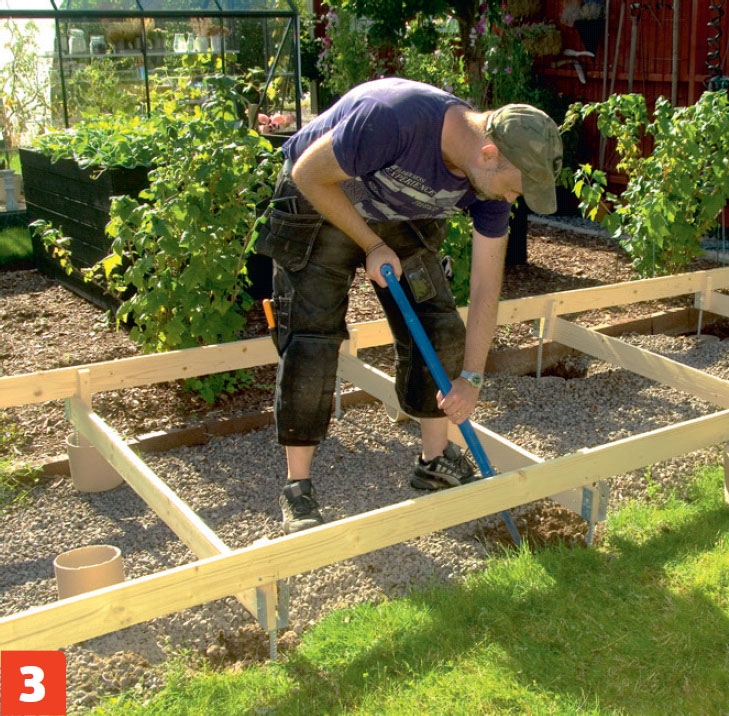

Nosta ohjain pergolan paikalle ja kaiva kuopat pilarikenkien kohdalle. Tee kuopista tarpeeksi syvät 16-senttisille putkenpätkille.

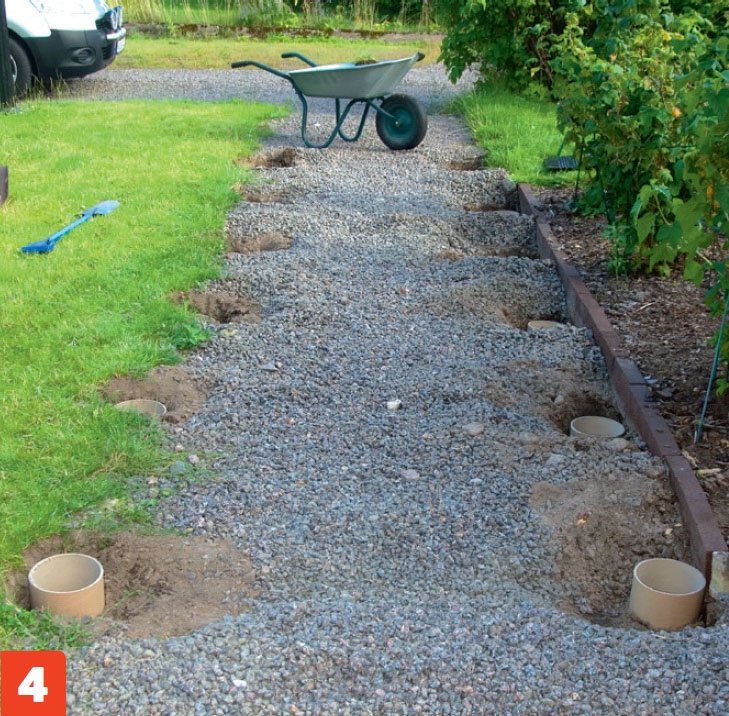

4

Nyt maassa on 12 kuoppaa ja putkea. Pilarikenkien pitäisi osua kutakuinkin putkien keskelle, kun ohjain nostetaan takaisin.

5

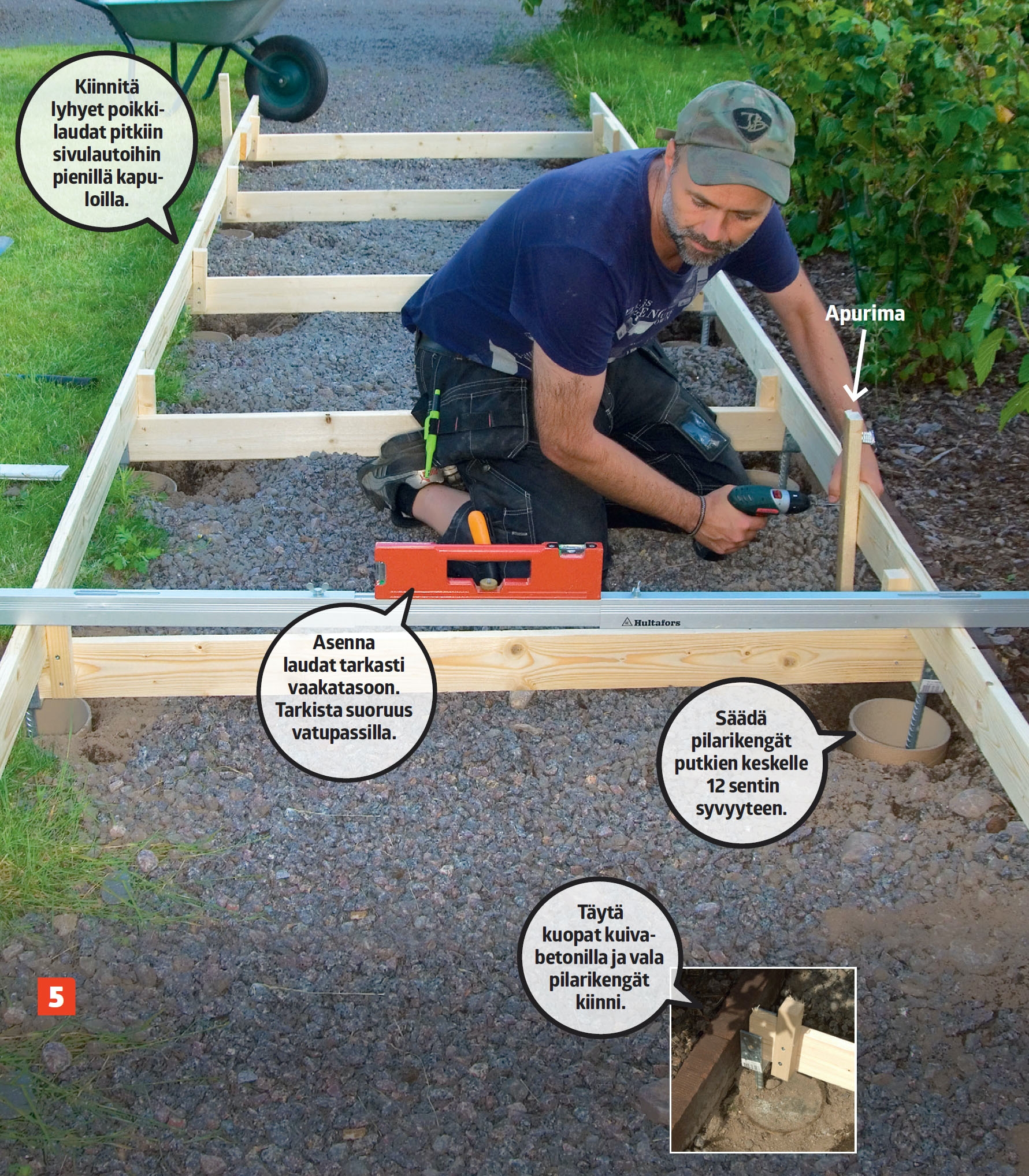

Nosta ohjain paikalleen ja säädä pilari kengät oikeisiin kohtiin. Upota pilarikengät putkiin noin 12 sentin syvyyteen ja ruuvaa ohjain kiinni maahan lyötyihin laudanpätkiin.

02
Tolpat ja poikkipuut 5 Vaihe

Sahaa pergolan tolpat ja poikkipuut. Pergolasta ei kannata tehdä kovin korkeaa, mutta voit säätää tolppien pituutta oman makusi mukaan.

Tämän pergolan poikkipuut ovat kaarevia. Suorat lankut sahataan oikean muotoisiksi pistosahalla. 120 milliä leveät poikkipuut sahataan 195 milliä leveistä lankuista.

Asenna tolpat tarkasti pystysuoraan vatupassin avulla.

1

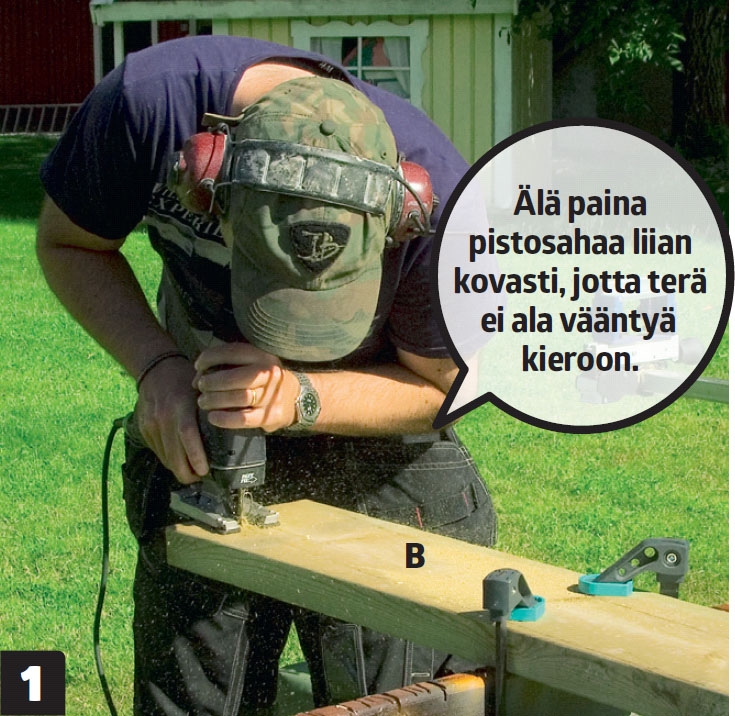

Sahaa poikkipuut (B) kaareviksi pisto­ sahalla. Piirrä kaaret esimerkiksi taipuisan alumiinilistan avulla.

2

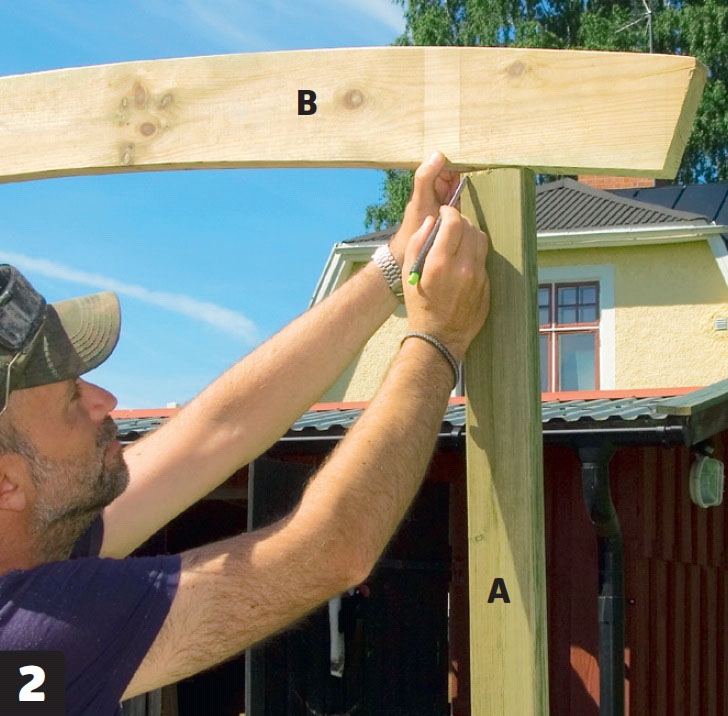

Asenna poikkipuut (B) tolppien (A) päälle ja piirrä kaaren muoto tolppiin. Varmista, että tolppa on pystysuorassa, kiinnitä se väliaikaisesti lautaan ja sahaa tolpan pää viivaa pitkin.

3

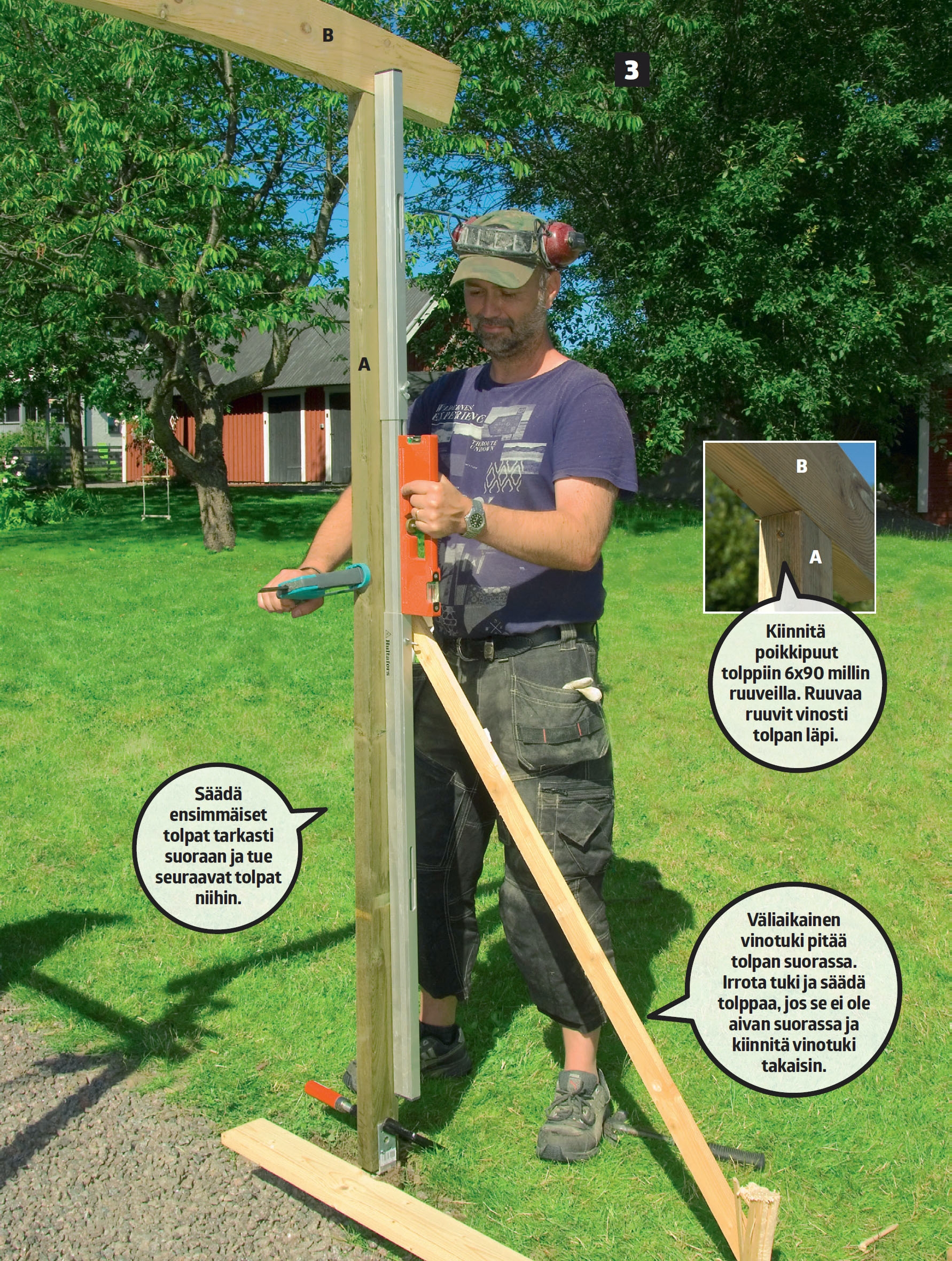

Ruuvaa poikkipuu (B) kiinni tolppaan (A) ja varmista, että tolppa on suorassa. Kiin-nitä tolppa väliaikaisesti pila-rikenkään pienellä ruuvilla.

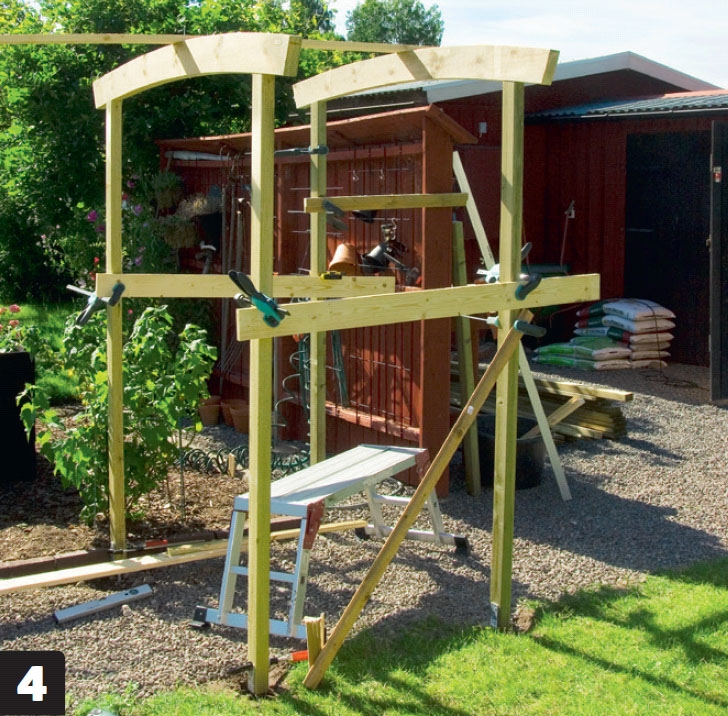

4

Pystytä seuraava tolppapari. Kiinnitä tolpat väliaikaisesti ensimmäisiin tolppiin parilla laudalla ja puristimilla.

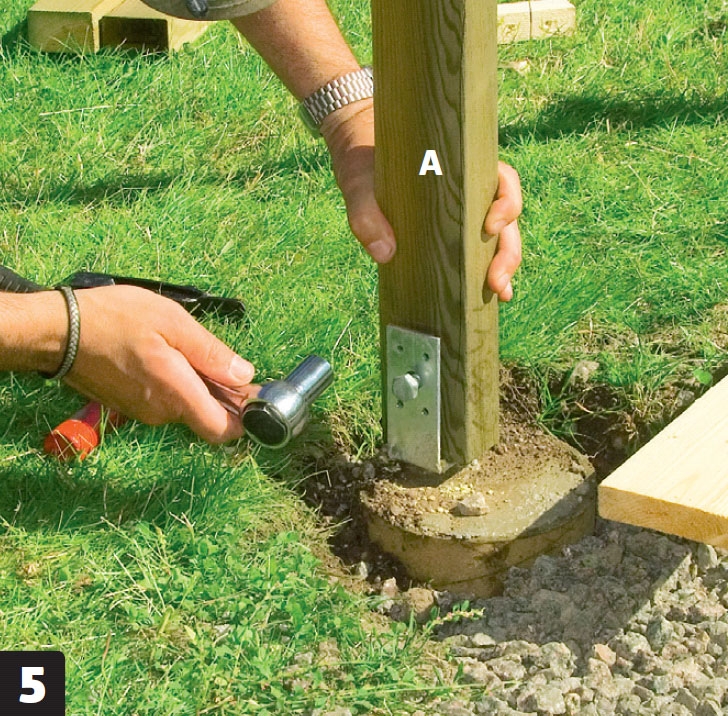

5

Ruuvaa tolpat (A) kiinni pilarikenkiin kansiruuveilla eli täkkipulteilla. Poraa ruuvin reiät valmiiksi. Ruuvaa pari ruuvia myös tolpan toiselle puolelle.

03
Ylälaudat ja verkko 7 Vaihe

Kun tolpat ovat pystyssä, on aika asentaa pitkät ylälaudat. Poikkipuihin tehdään lovet, jotta rakenteesta tulee mahdollisimman tukeva. Pääty tolppiin kiinnitetään vinotuet, jotta rakenne kestää sivusuunnassa.

Pergolan toiselle puolelle kiinnitetään kaksi raudoitusverkkoa. Niiden alle istutetaan ruusuja, joista kasvaa ajan myötä kukkiva seinä.

1

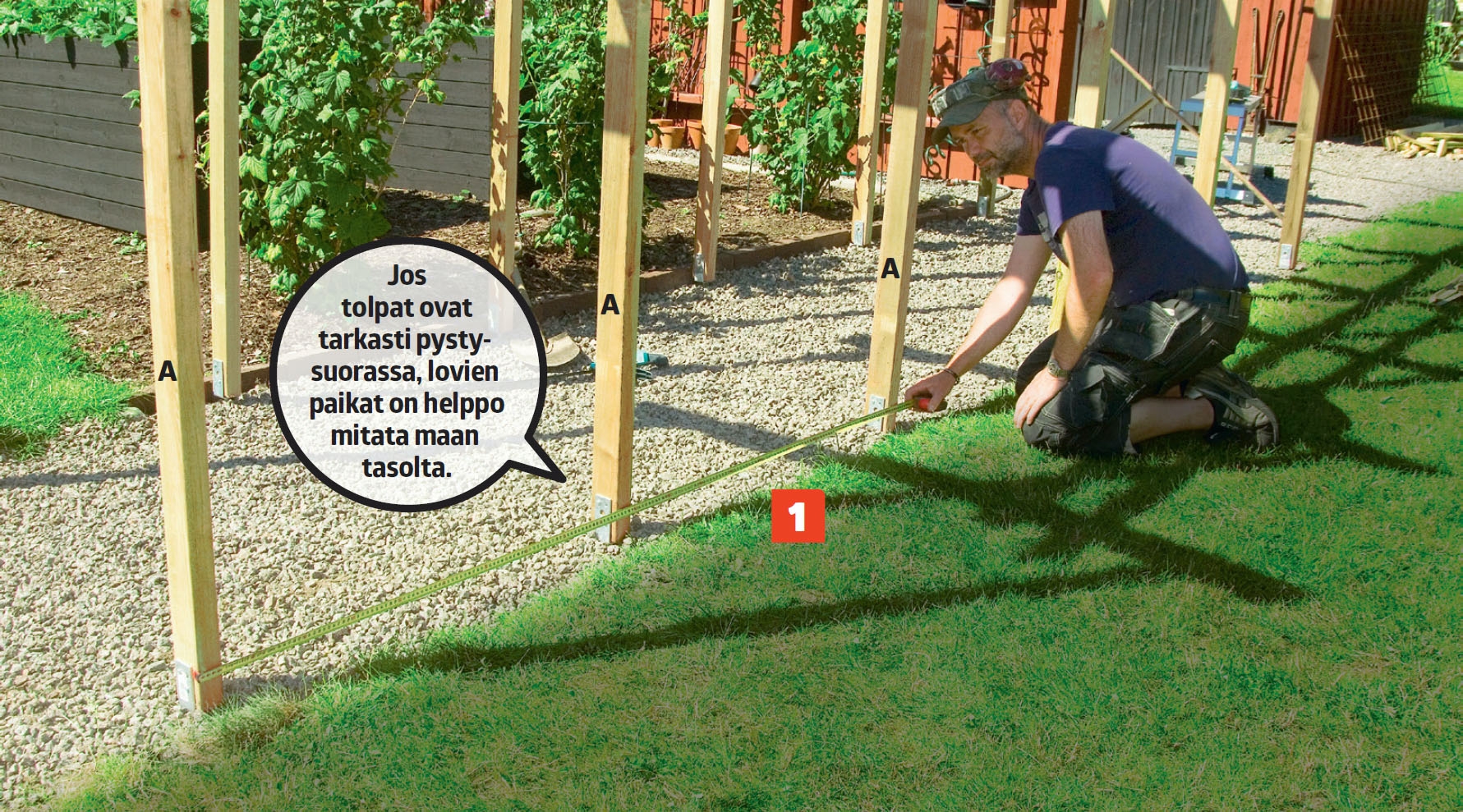

Mittaa tolppien (A) välinen etäisyys tarkasti maan tasalta. Tee pitkiin ylälautoihin (C) lovet mittojen mukaan.

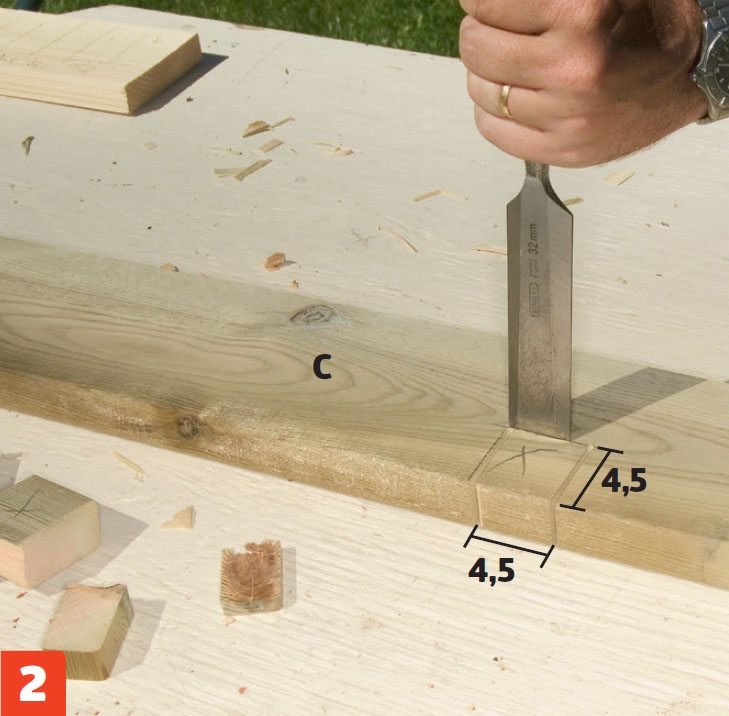

2

Tee jokaiseen pitkään ylälautaan (C) kuusi lovea. Upota lankut (C) 4,5 senttiä poikki­ puiden sisään. Jos lankut eivät yllä pergolan päästä päähän, tee jatkosaumat poikki­ puiden (B) keskelle.

3

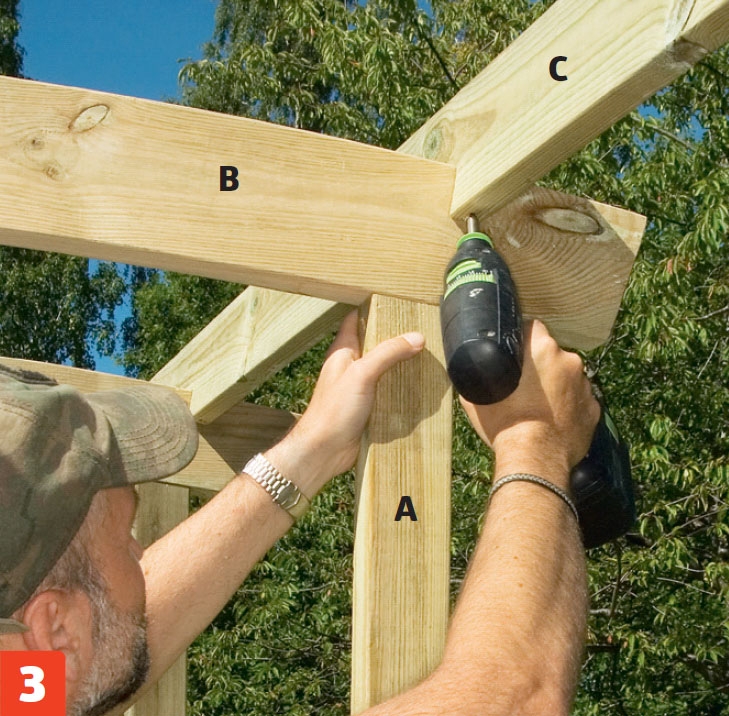

Kiinnitä pitkät laudat (C) poikkipuihin (B). Ruuvaa laudat kiinni 6x90 millin ruuveilla viistosti alhaalta päin.

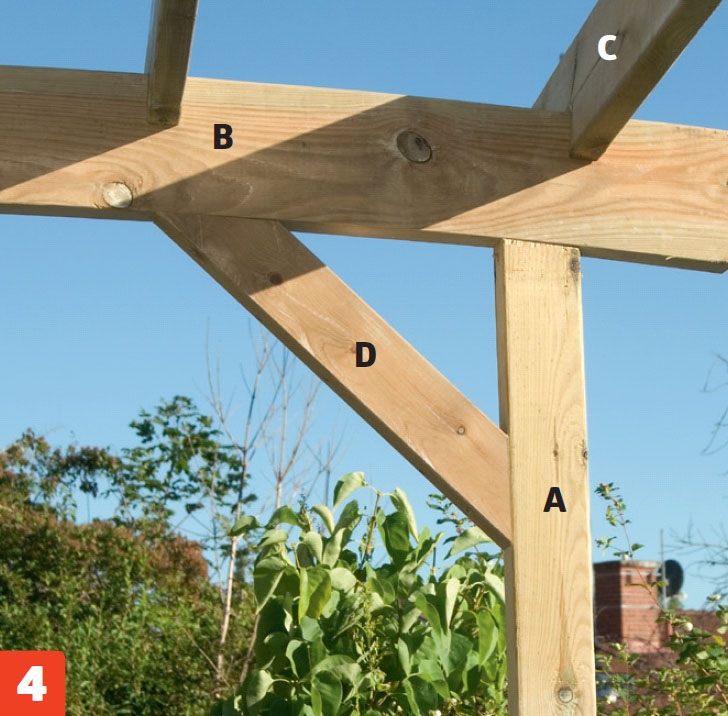

4

Asenna vinotuet (D) päätytolppien ja pitkien lautojen väliin. Katkaise vinotuen toinen pää 45 asteen kulmassa ja sahaa toinen pää kaarevan lankun muotoiseksi. Kiinnitä vinotuet 6x90 millin ruuveilla.

5

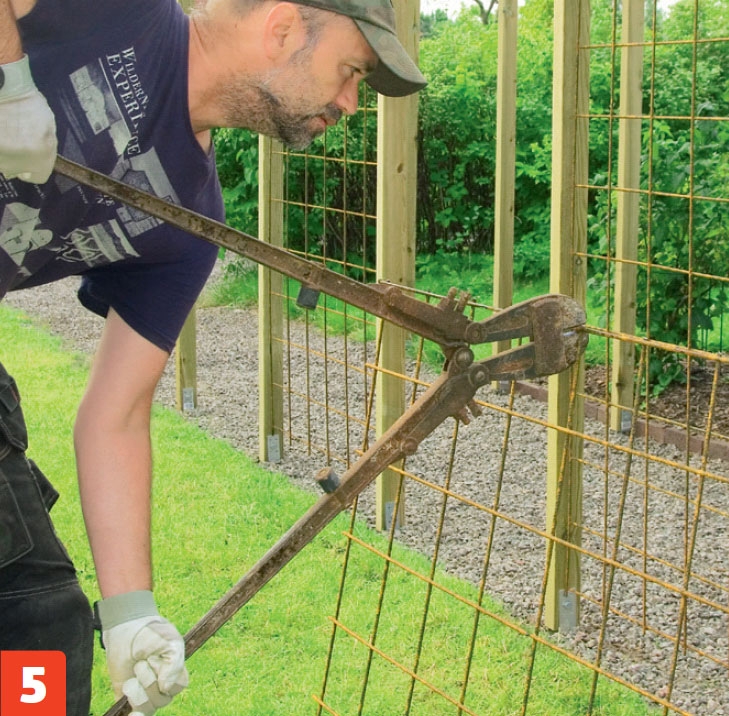

Leikkaa raudoitusverkosta sopivat palat. Voit katkaista verkot voimapihdeillä tai kulmahiomakoneella.

6

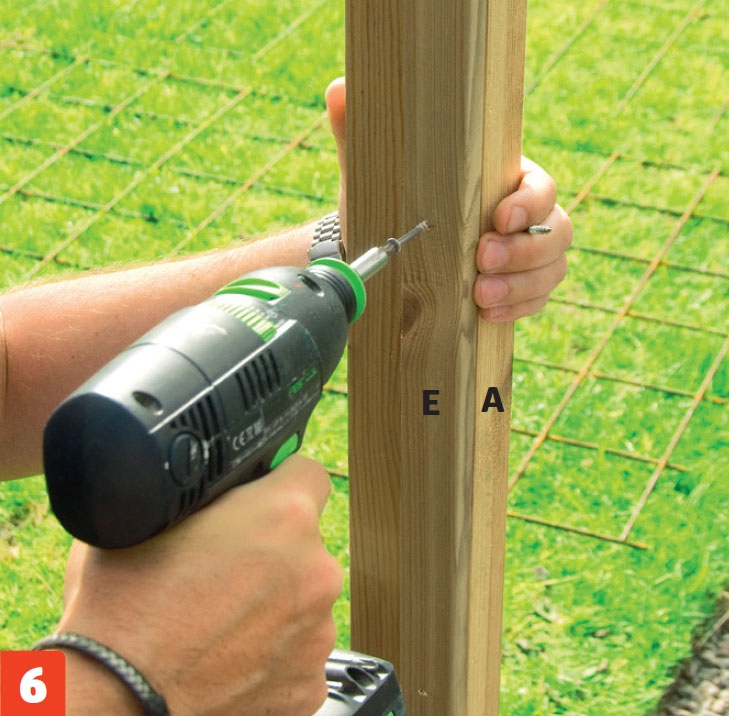

Ruuvaa tolppaan (A) rima (E), jotta voit kiinnittää raudoitusverkon. Ruuvaa rima kiinni 4,2x55 millin ruuveilla ja kohdista riman reuna tolpan reunaan.

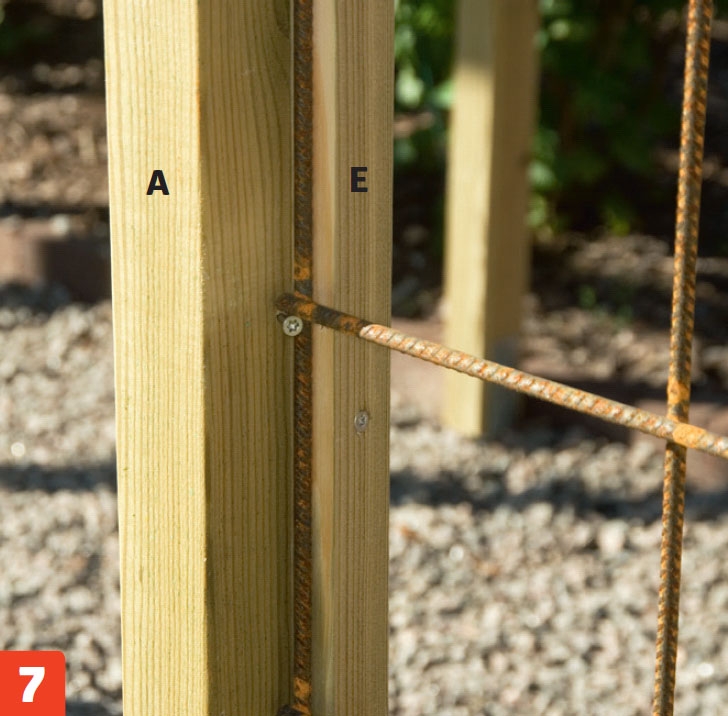

7

Paina verkko rimaa (E) vasten. Nosta verkko oikeaan korkeuteen ja kiinnitä se parilla ruuvilla. Purista verkko paikalleen asentamalla sen toiselle puolelle toinen rima (E).

Materiaalit

45x70 mm kestopuutolppia:

  • 12 tolppaa (A) á 196 cm
  • 4 vinotukea (D) á 42 cm

45x195 mm kestopuulankkua:

  • 6 poikkipuuta (B) á 180 cm

28x120 mm kestopuulautaa:

  • 5 pitkää ylälautaa (C) á 540 cm.

21x95 mm kestopuulautaa, sahataan 21x29 mm rimoiksi:

  • 16 rimaa (E) á 169 cm

Lisäksi:

  • 12 tolppakenkää, 48 mm
  • 12 muoviputkea valamiseen, (halkaisija 15 cm) á 16 cm
  • 1 säkki kuivabetonia
  • 12 kansiruuvia, 10x40 mm
  • 24 ruuvia: 4,2x55 ja 6x90 mm
  • 4 raudoitusverkkoa, 6 mm, á 90x168 cm

Erikoistyökalut

  • Porakone ja vispilä
  • Voimapihdit

Vie aikaa

Noin 3-4 päivää.

Hinta

Noin 300 euroa.

Vaikeusaste

Tolpat on helppo pystyttää suoraan ja oikeisiin paikkoihin ohjaimen avulla. Sahaa poikkipuut huolellisesti.

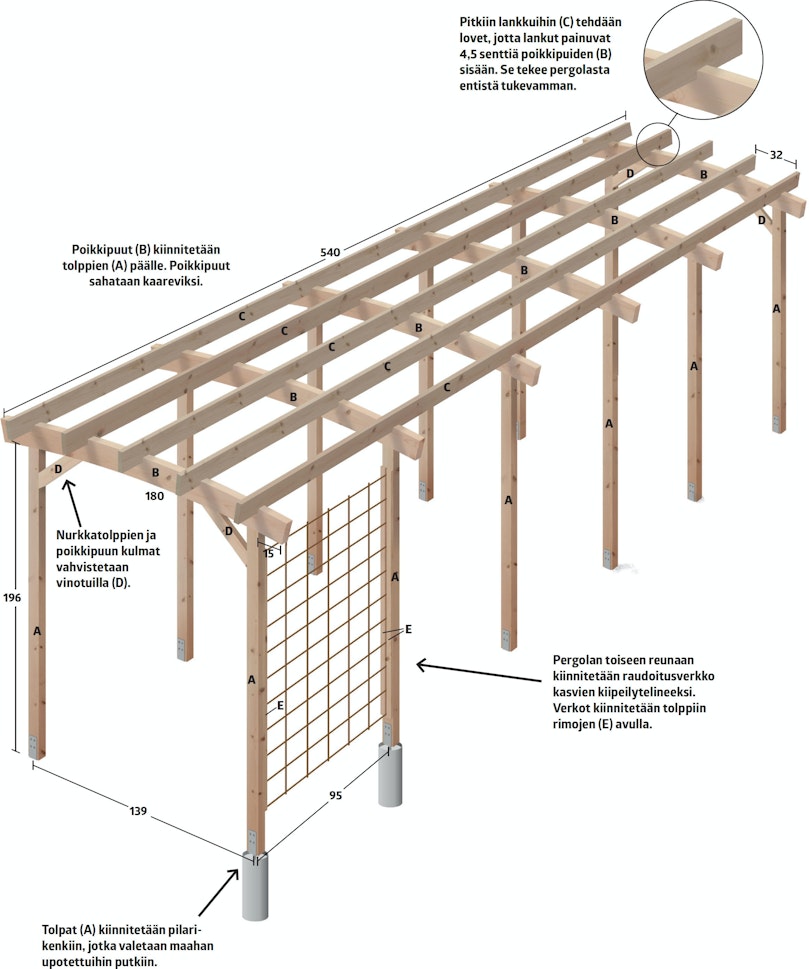

Piirustus

Näin rakennat pergolan

Pergolan rakenne on varsin yksinkertainen. Tolppien päälle asennetaan poikkipuut, joihin kiinnitetään pituussuuntaiset palkit. Ne tekevät pergolasta erittäin tukevan. Tämän pergolan rakentamiseen käytettiin vain painekyllästettyä puuta, sillä se kestää ulkona pitempään kuin käsittelemätön puu.

3D-malli

3D-malli

Pergola

Pergola on suhteellisen yksinkertainen rakennelma, joka koostuu tolpista, poikkipuista ja pitkittäisistä laudoista.

Avaa 3D-malli
3D-malli

Kohdista tolppakenkien sapluuna

Tolppakengät näyttävät, mistä pitää kaivaa. Tässä kaivetaan kuopat 16 senttiä pitkille putkille, joihin valetaan kiinni tolppakengät.

Avaa 3D-malli
3D-malli

Tolpat ja poikkipuut

Sahaa tolppien päät poikki poikkipuiden kaarien mukaan.

Avaa 3D-malli
3D-malli

Verkkojen asentaminen

Tolppiin kiinnitetään rimat, joihin asennetaan raudoitusverkot.

Avaa 3D-malli

Video

TEKNIIKAT: Putkeen valetut tolppakengät

Siten saat tolppakengät vaakasuoraan ja samaan linjaan keskenään

VINKIT: Helppo syvyysrajoitin teipistä

TYÖKALUT: Näin käytät pistosahaa

Videolla esitellään pistosahan käyttömahdollisuudet, terät ja toiminnot. Oikeilla asetuksilla pistosahalla voi tehdä melkein mitä tahansa: kaarresahauksia, suoria sahauksia sekä nopeita ja karkeita sahauksia. Oikean terän kanssa pistosahalla voi sahata puuta, muovia, metallia ja herkkiä materiaaleja.

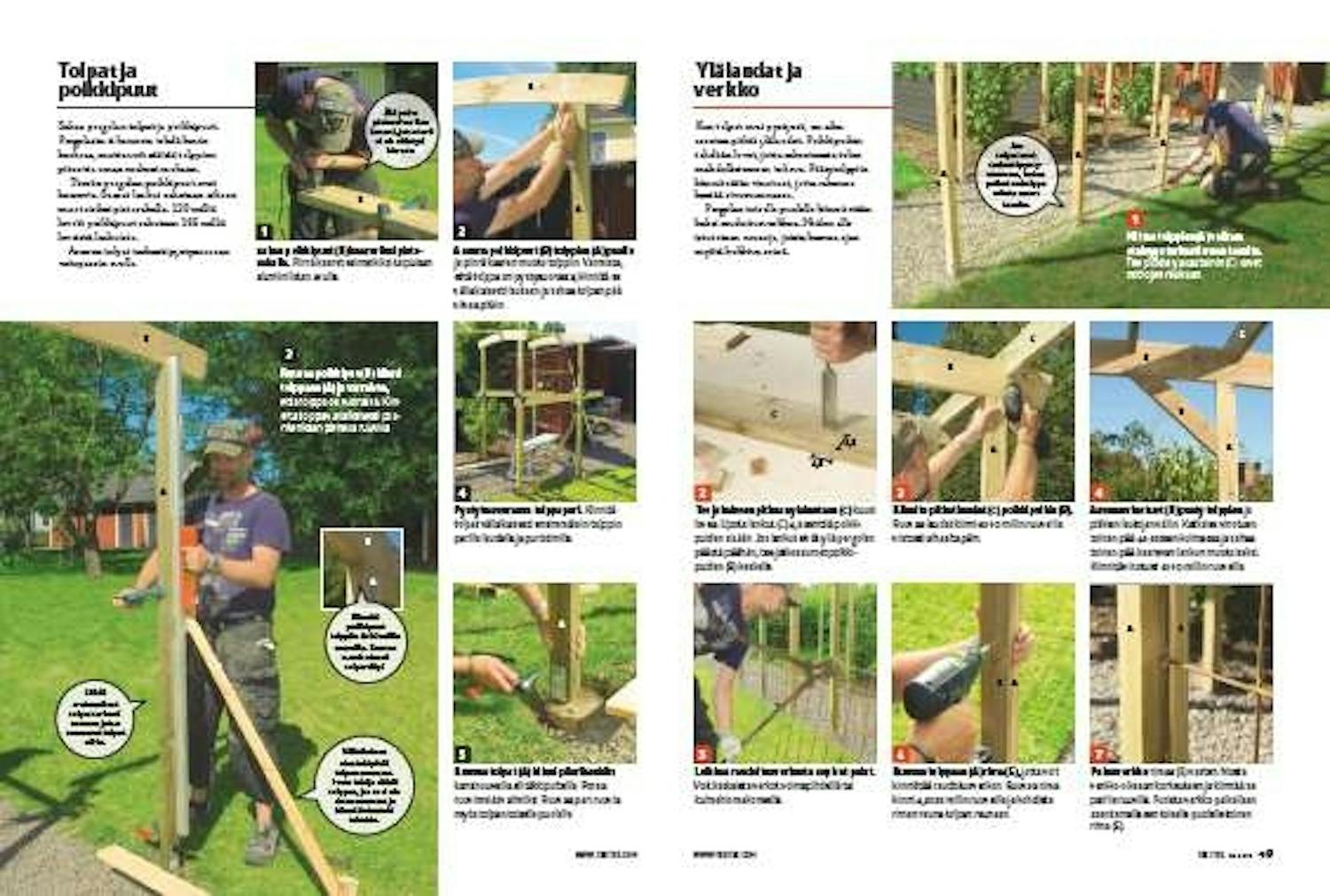

Lehtiversio
