Nauti kesästä omalla laiturilla

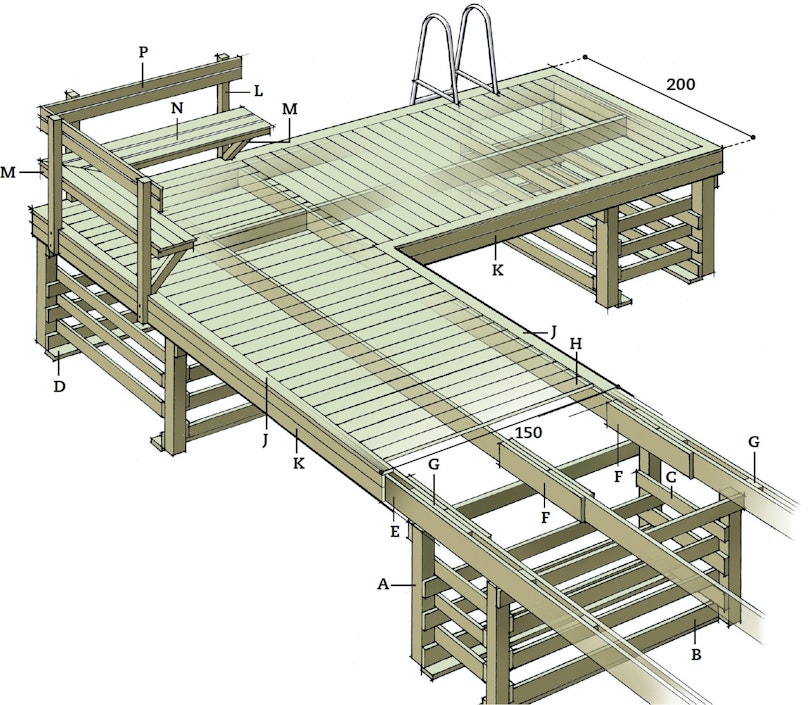

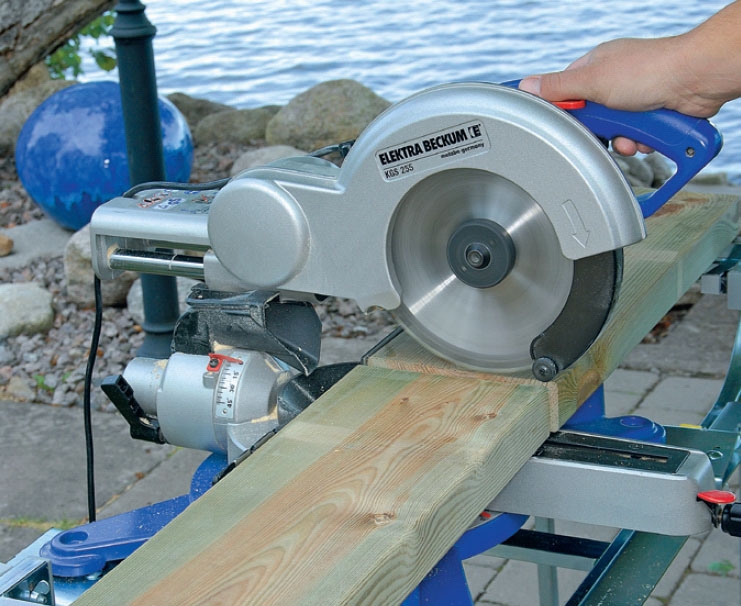

Kehyksen muodostavat lankut (B ja C) sahataan toivottuun pituuteen. Kivilaatikoiden tulee olla laiturin levyiset ja niin korkeat, että ne yltävät vähintään veden pintaan. Pituus riippuu laiturin koosta.

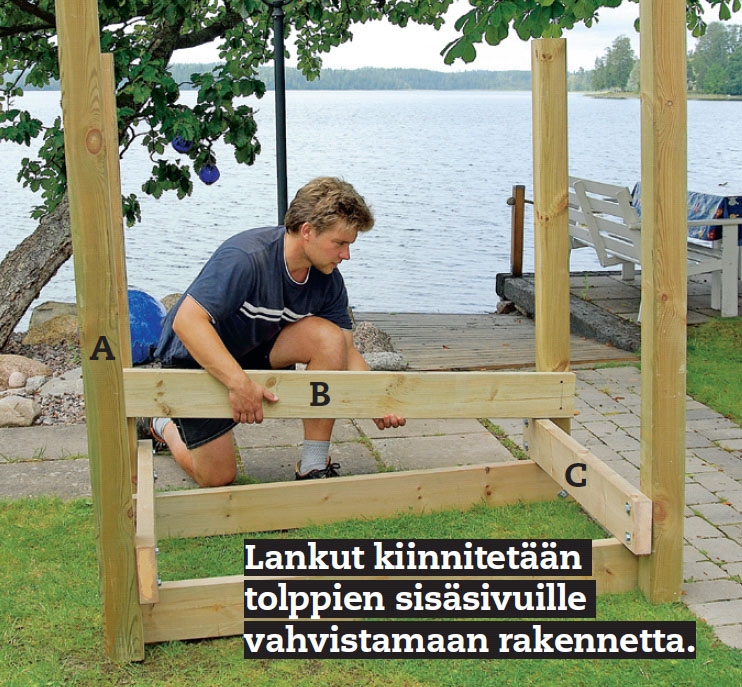

Kivilaatikot kootaan. Tolpat (A) sijoitetaan uloimmaksi joka nurkkaan. Lankut kiinnitetään tolppien sisäsivuille kuusiokantaruuveilla. Pitkät sivut (B) alimmaksi ja sitten lyhyet sivut (C) jne.

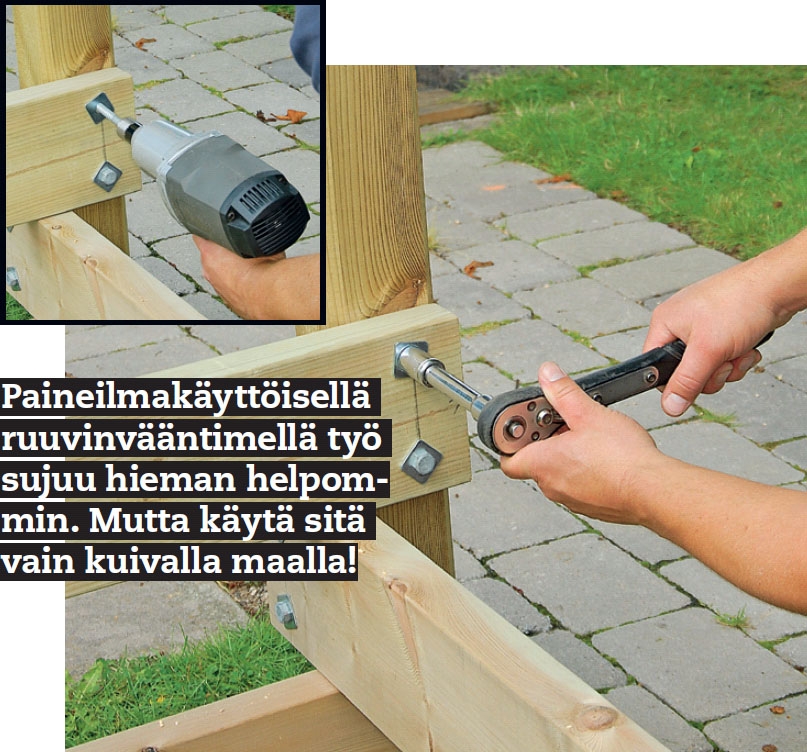

Kuusiokantaruuvit ruuvataan paikoilleen varovasti. Kannattaa esiporata, että puu ei halkeilisi, ja laittaa ruuvien alle neliskulmainen aluslaatta, jotta ruuvi ei poraudu puun sisään.

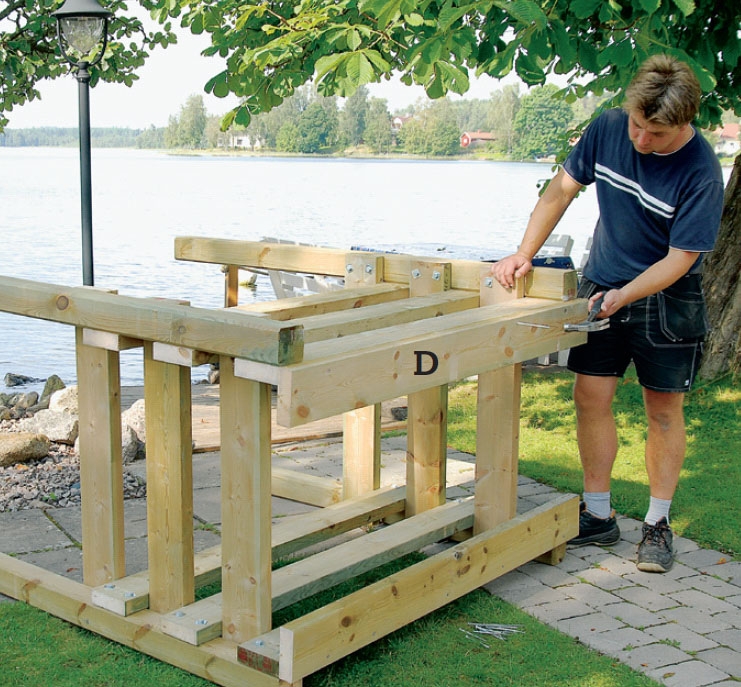

Kivilaatikoiden pohjat varustetaan kahdella lankulla (D), joiden päälle kivet nostetaan. Näin kivilaatikot painuvat pohjaa vasten kivien painosta.

TÄRKEÄÄ! Älä sahaa tolppia vielä!

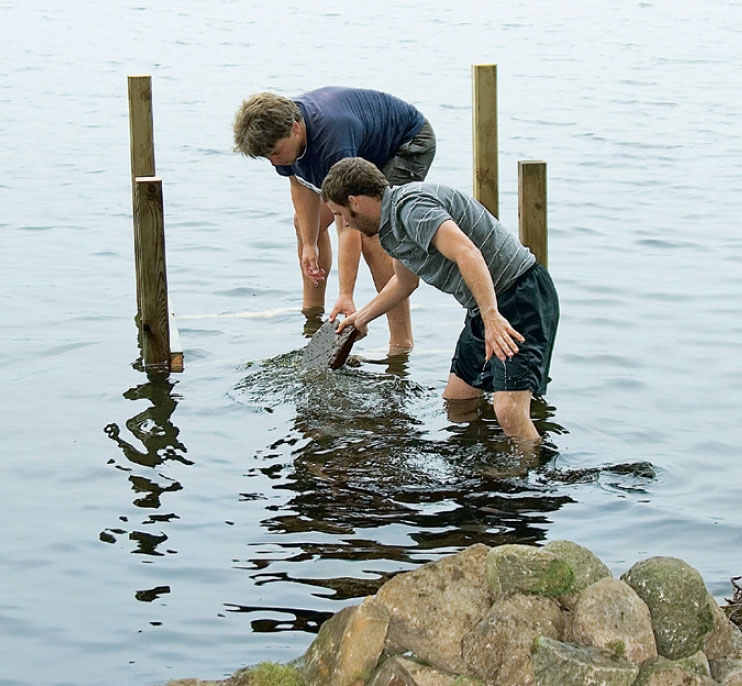

Kivet laitetaan laatikkoon. Kiviä tarvitaan paljon, joten kannattaa värvätä apuri mukaan. Kivilaatikoiden paikat on valittava huolella etukäteen, koska hetken kuluttua ne ovat aivan liian raskaita siirrettäväksi.

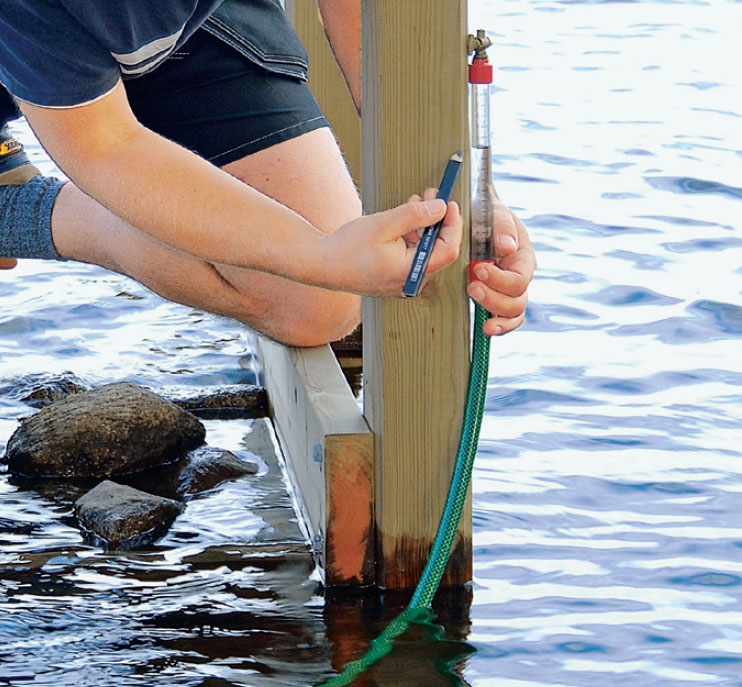

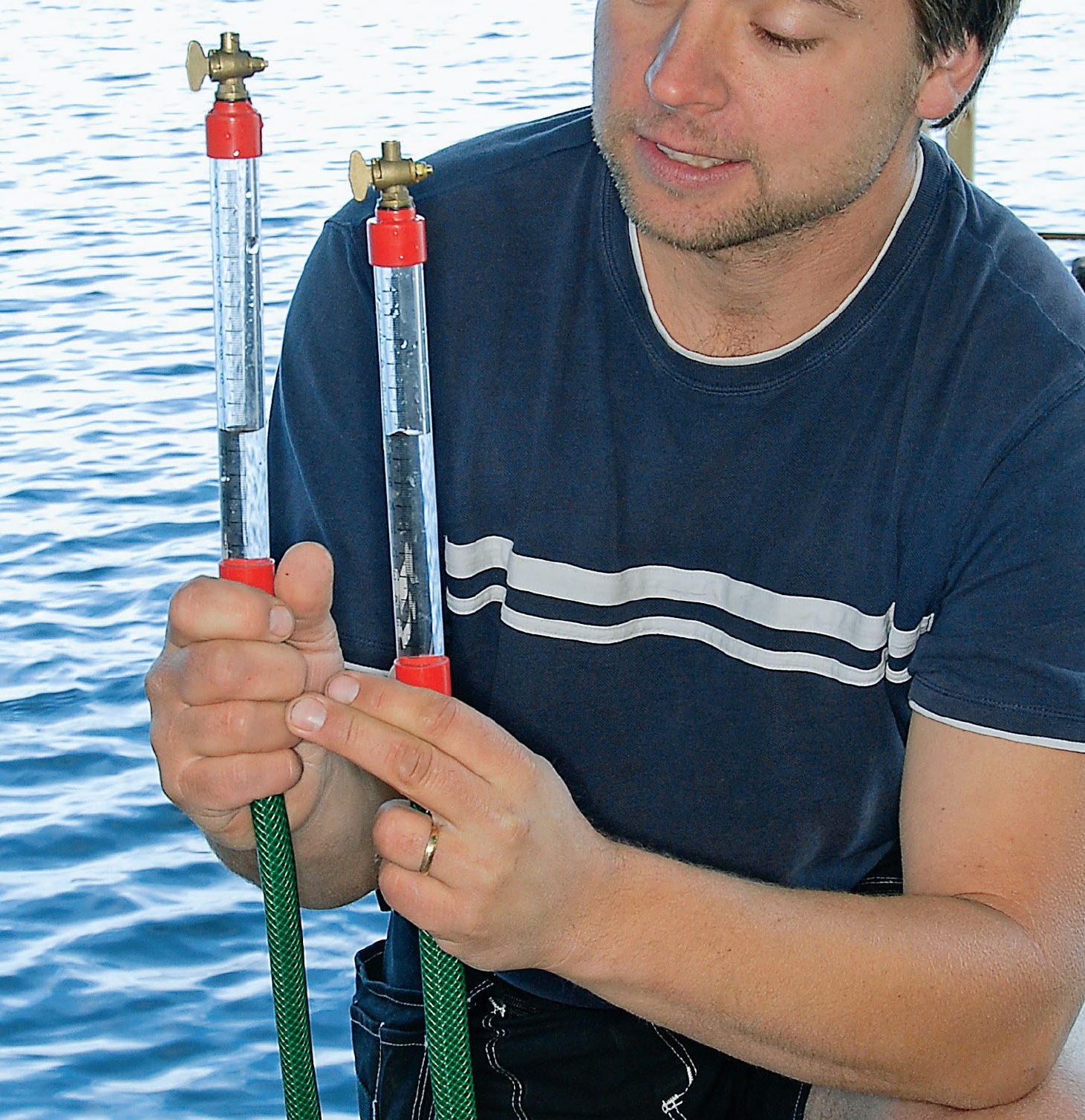

Päätetään laiturin korkeus. Me sovitimme laiturin korkeuden rannan korkeuteen. Letkuvesivaa´an toinen putki kiinnitetään toivottuun korkeuteen. Veden noustessa samaan kohtaan toisessakin putkessa on rakenne täysin vaakasuorassa.

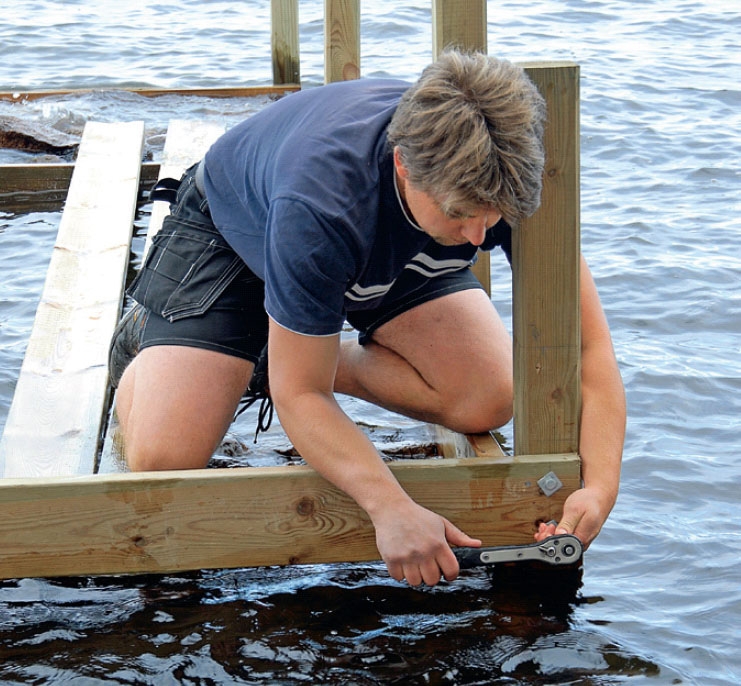

Laiturinkantta kannatteleva poik-kilankku kiinnitetään paikoilleen. Senkin on oltava vaaterissa. Vedessä on vaarallista käyttää sähköisiä työkaluja, joten käytä akkukonetta tai räikkäväännintä.

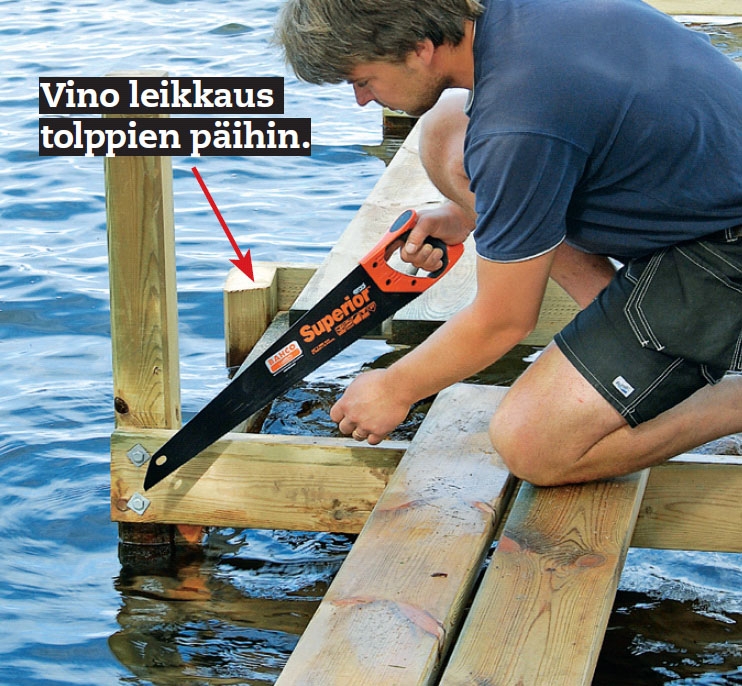

Nyt on aika sahata tolppien päät. Ne sahataan poikkilankun kanssa tasoon ja mielellään hieman vinoon kulmaan, jotta vesi pääsee valumaan pois puun päältä.

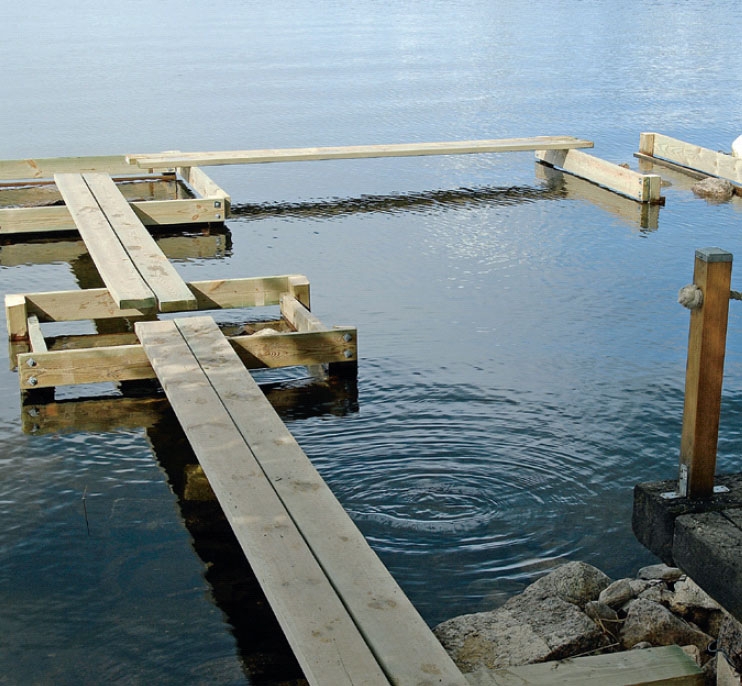

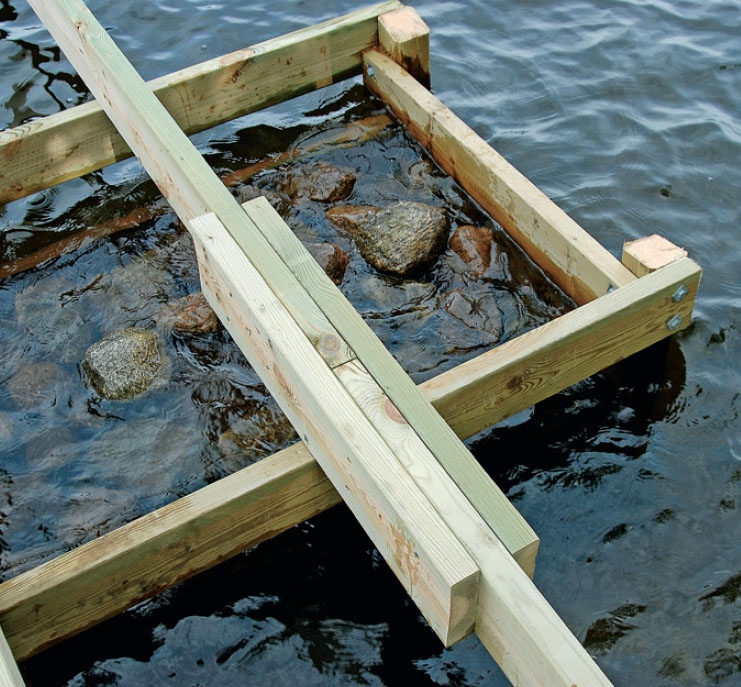

Nyt kivilaatikot ovat valmiit, kuten myös laiturin kantta kannattelevat poikkilankut. Kannattaa käyttää runsaasti lankkuja väliaikaiseen liikkumiseen laiturin päällä sitä viimeisteltäessä.

Laiturin pohjapalkin osat mitataan ja sahataan. Kaikkien lankkujen on oltava päistään suorat, koska muussa tapauksessa niitä joutuu sovittelemaan toisiinsa.

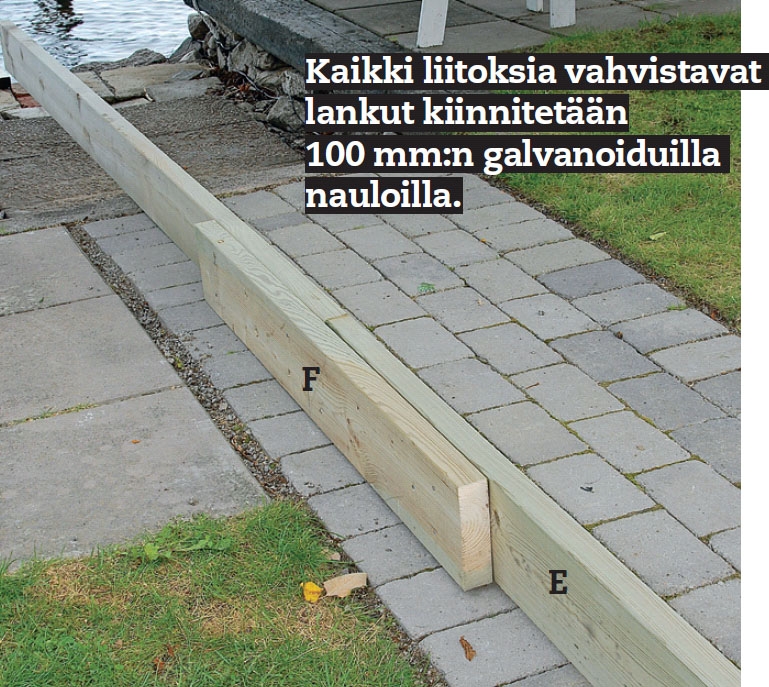

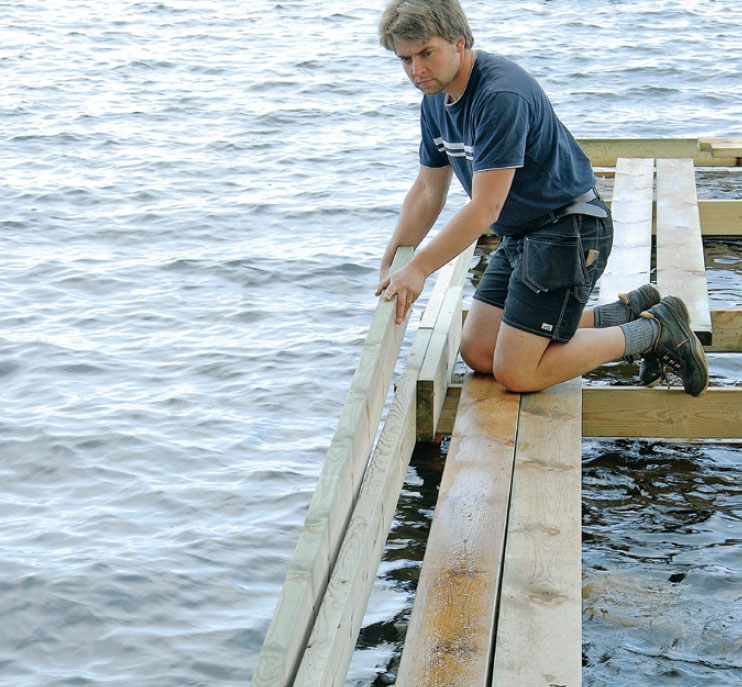

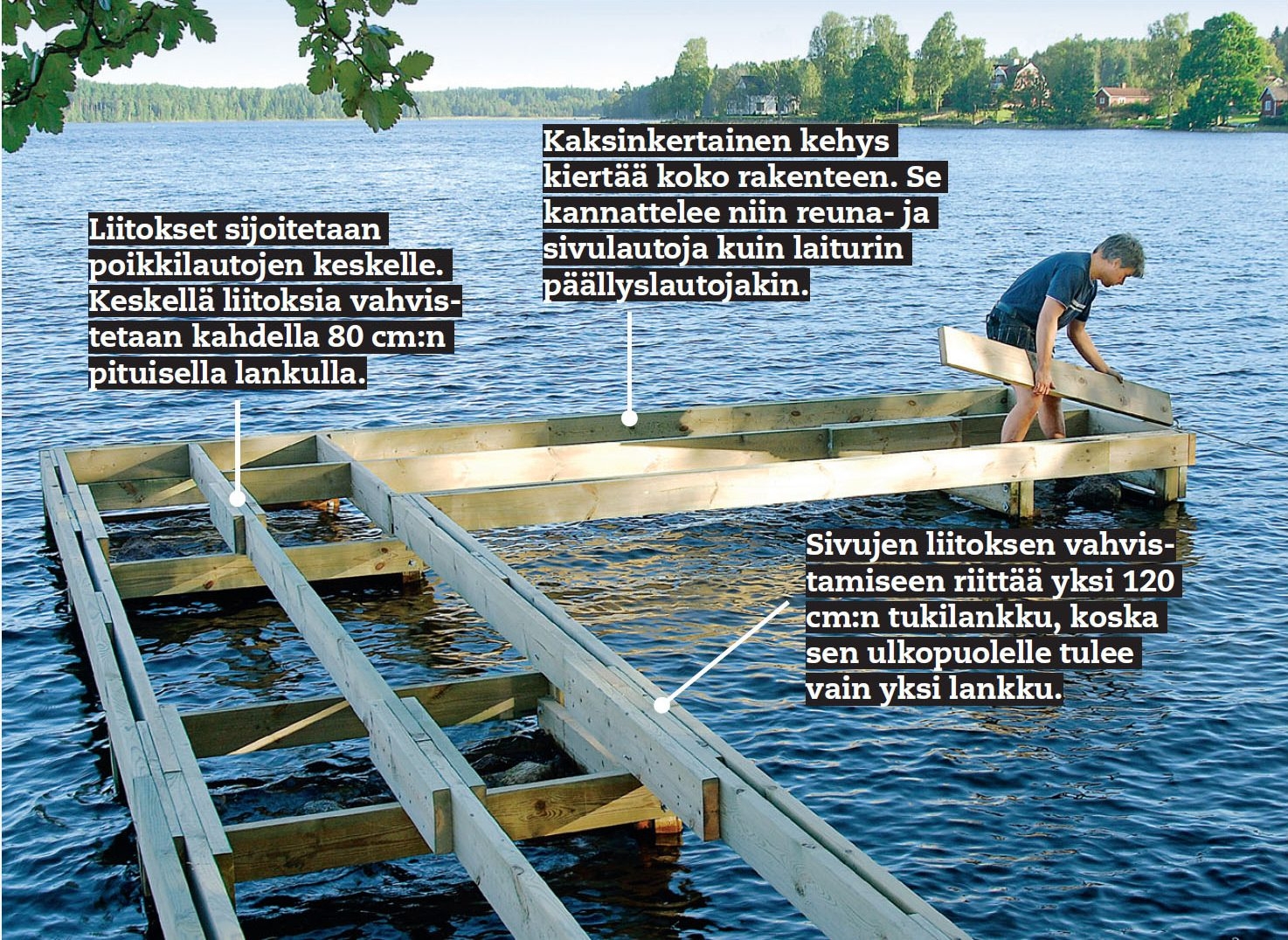

Jos lankkujen pituutta (E) joudu-taan jatkamaan, niiden liitosta pitää vahvistaa tukilankulla (F). Keskelle liitoksen molemmin puolin laitetaan 80 cm:n kappale. Sivureunoilla on tilaa vain yhdelle kappa-leelle, mutta sen pituus onkin sitten 120 cm.

Toisiinsa liitetyt lankut kiinnite-tään paikoilleen 73 mm:n päähän laiturinkantta kannattelevien poikki-lautojen ulkoreunoista. Kappaleet käännetään laituriin päin ja uloimmaksi laitetaan lankku, jossa ei ole liitoskohtia.

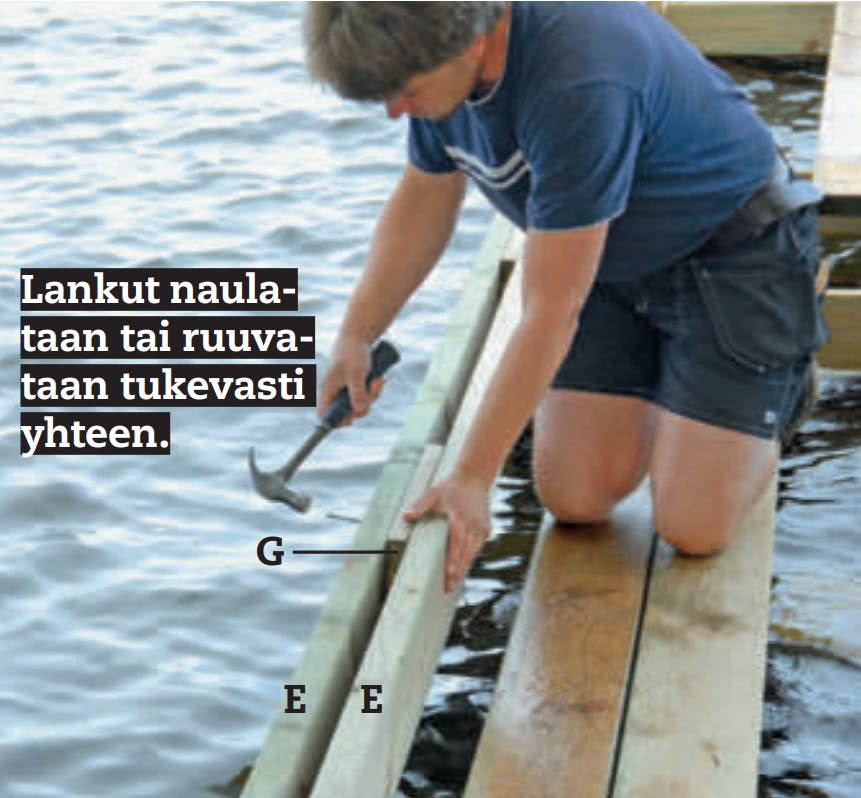

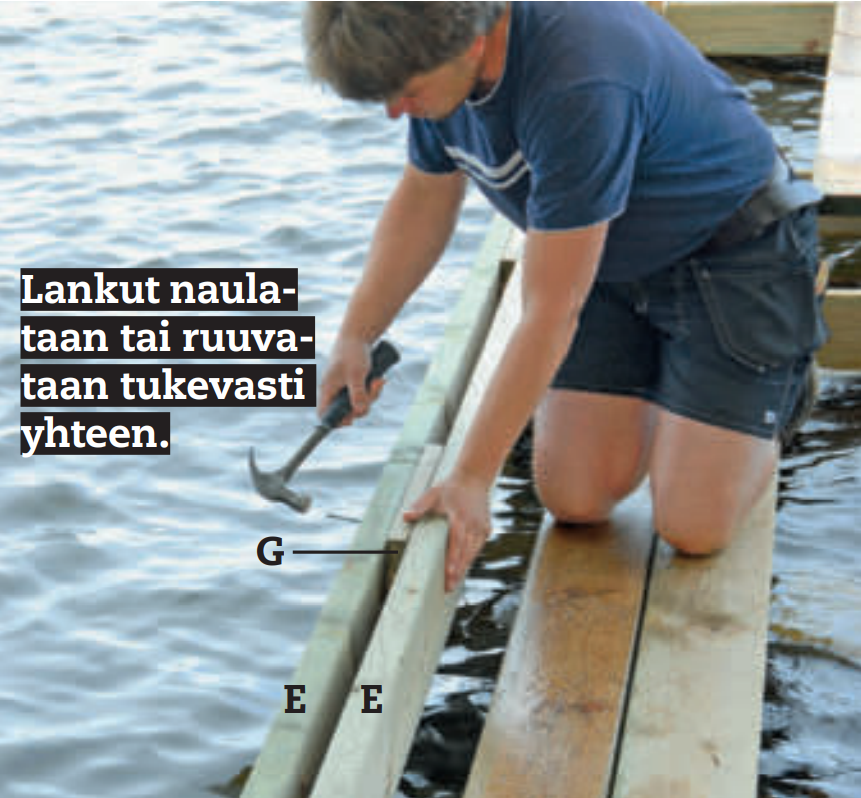

Pitkien lankkujen (E) väliin laitetaan välikappaleet (G). Niillä aikaansaadaan rakenteen kantamista tukeva rako reunalautaan. Lisäksi välikappale on tukena laiturin kannelle.

Liitokset pyritään tekemään keskelle poikkilankkuja joko sovittamalla kivilaatikoiden leveyttä tai lankkujen pituutta. Näin muuten heikkoon liitoskohtaan saadaan lisävahvuutta.

Kaikki lankut kohtaavat kulmassa, johon molempien laiturinsiipien lankut yltävät ja jossa ne yhdistetään toisiinsa runsaalla määrällä nauloja tai ruuveja.

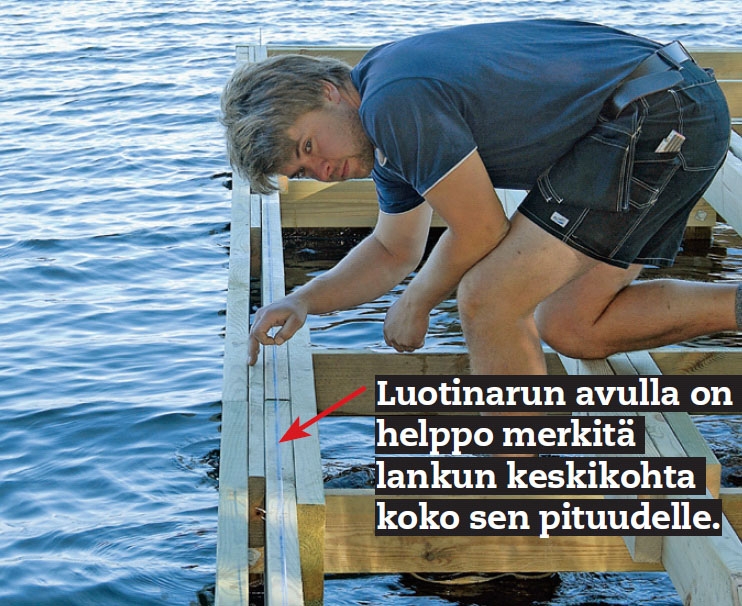

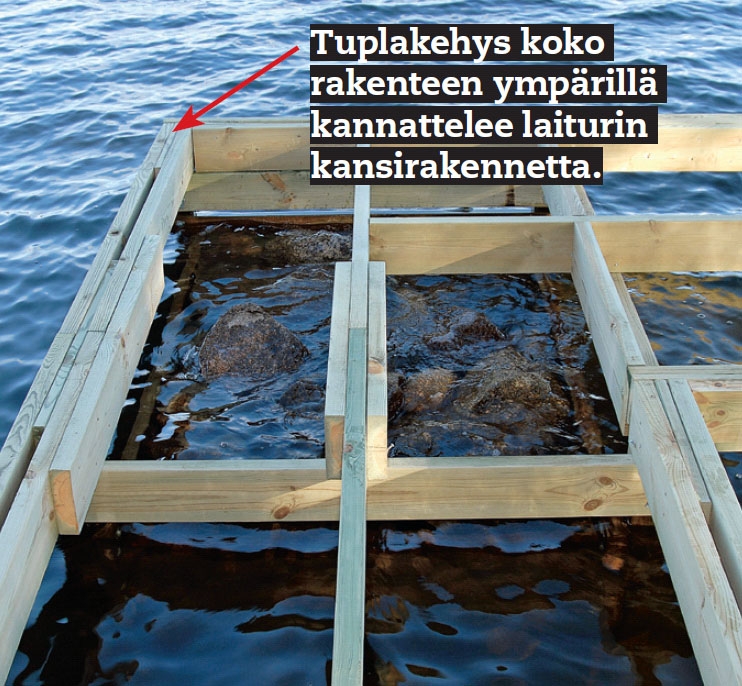

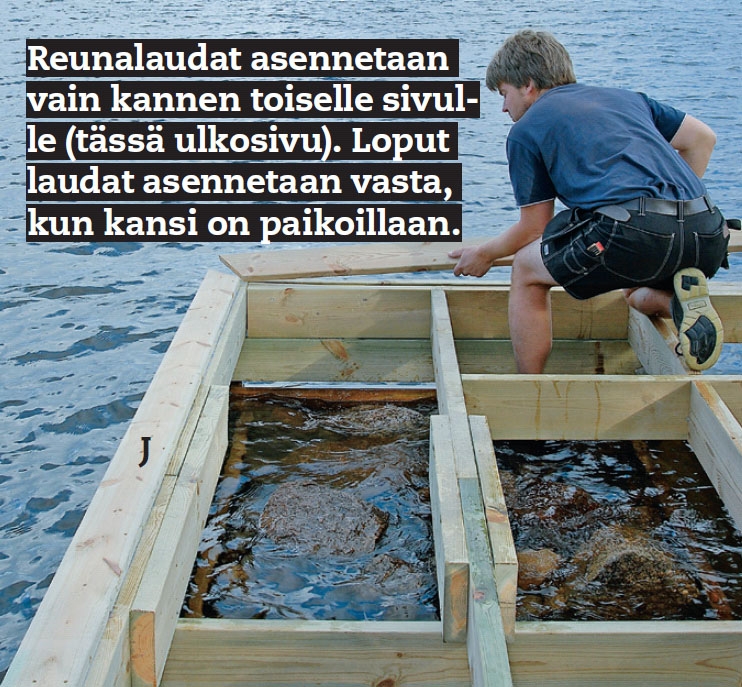

Nyt otetaan luotinaru käyttöön. Tuplakehyksen sisimmän lankun keski-kohta merkitään luotinarulla. Laiturin ym-päri kiertävä reunalauta työntyy hieman reunan yli peittäen epätasaisuudet alleen.

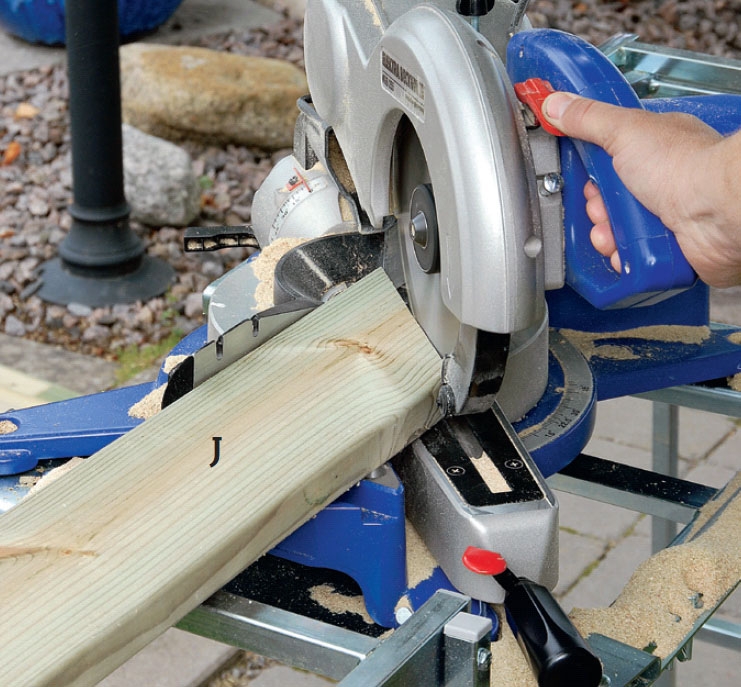

Reunalaudat (J) leikataan siten, että ne voidaan kulmissa liittää toisiinsa 45 asteen kulmaan. Tarkista, että laituri on täysin suorassa kulmassa. Jos se ei ole, voit säätää reunalautojen kulmaa hieman.

Reunalaudat jatkuvat laiturin toisella sivulla. Myös tässä merki-tään sisimmän lankun keskikohta luoti-narulla. Kehyksen kokoamiseen siististi nurkassa on kiinnitettävä erityishuomiota.

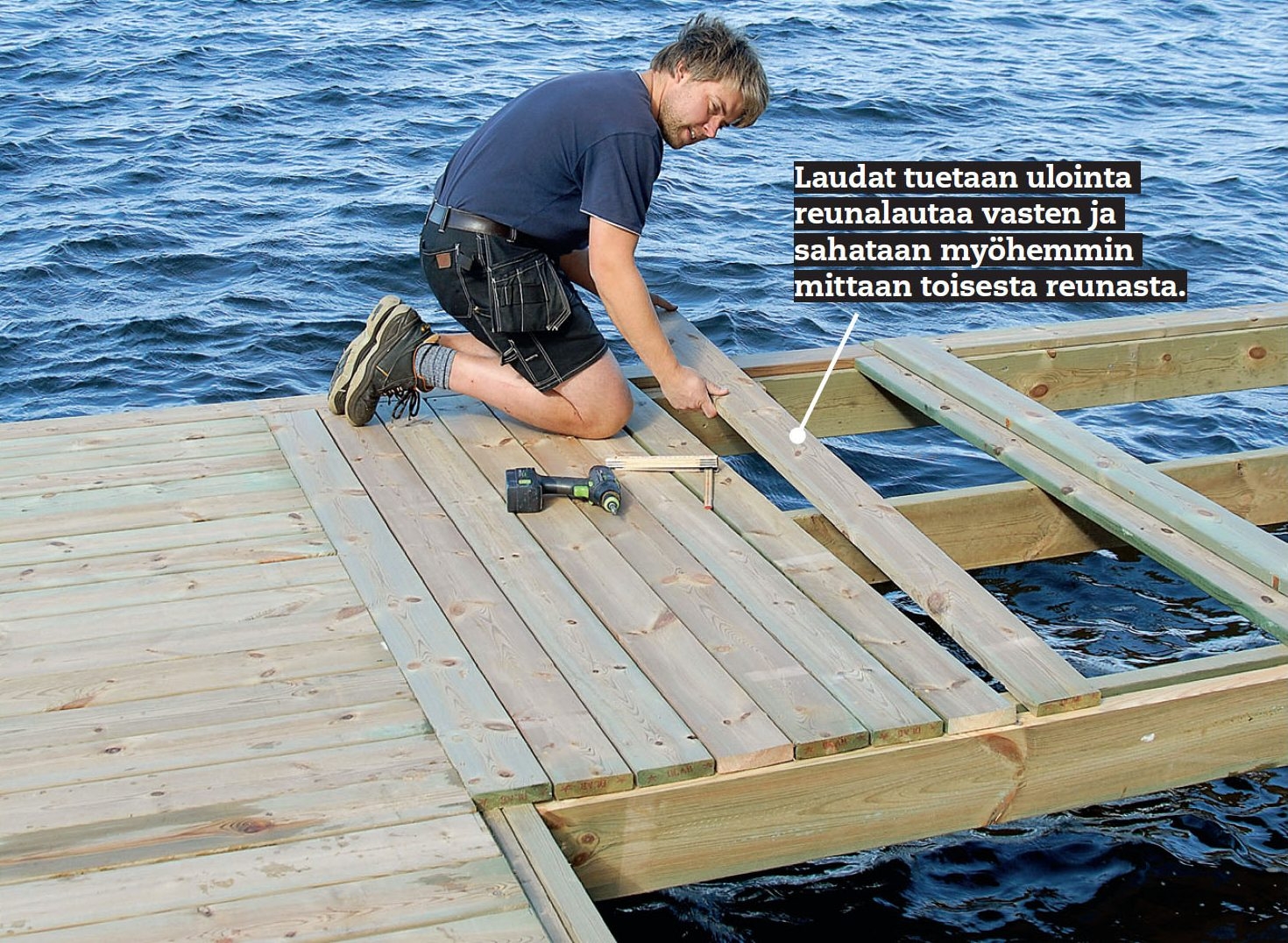

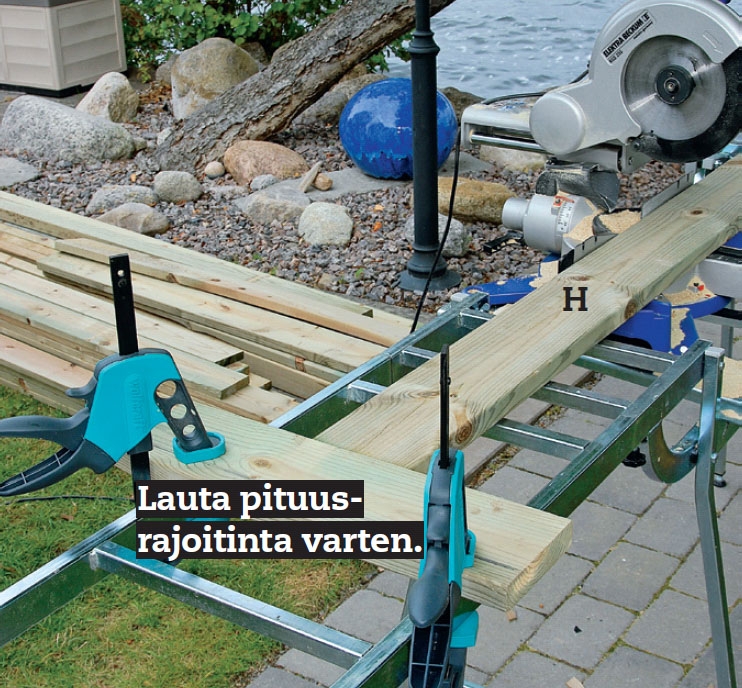

Seuraavaksi sahataan terassi-laudat (H). Yritä välttää liitoksia ja sahaa laudat hieman liian pitkiksi. Katkaisusahaan voi asentaa pituusrajoittimen, jolloin jokaista lautaa ei tarvitse mitata erikseen.

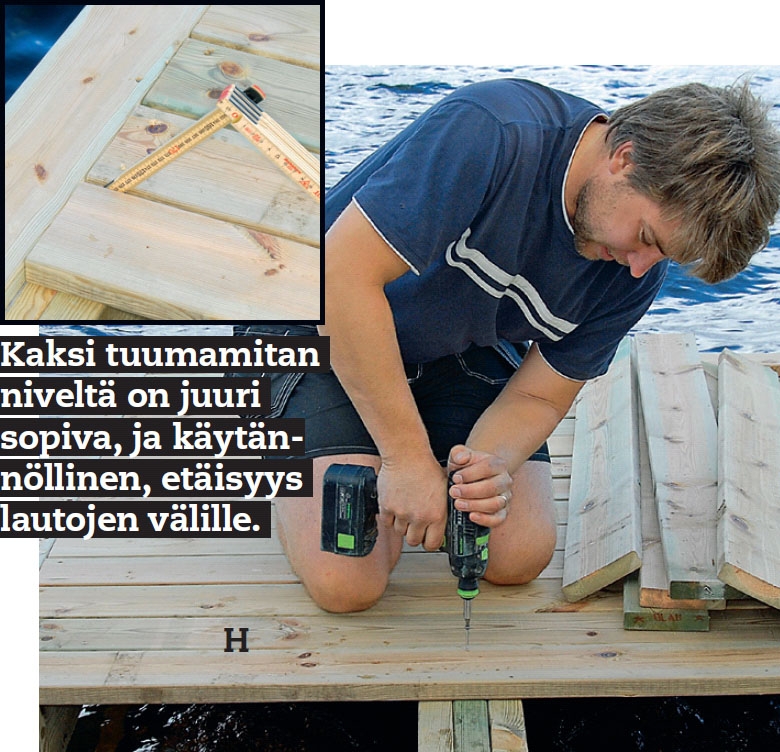

Käytä ruostumattomia ruuveja. Jokainen lauta kiinnitetään muutamalla ruuvilla ja tarkistetaan, että ne ovat siinä, missä pitääkin, jonka jälkeen loput ruuveista kiinnitetään paikoilleen.

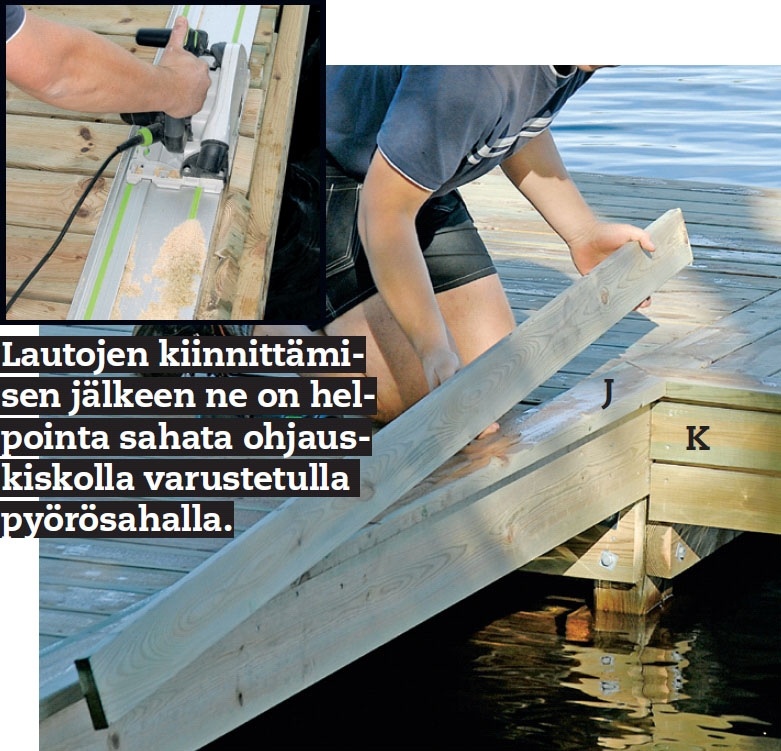

Loppusilaus. Laiturin sivut verhoil-laan kahdella toistensa kanssa noin kahden sentin etäisyydellä päällekkäin olevalla laudalla (K). Ne jäävät yläpuolelta piiloon reunalautojen (J) alle.

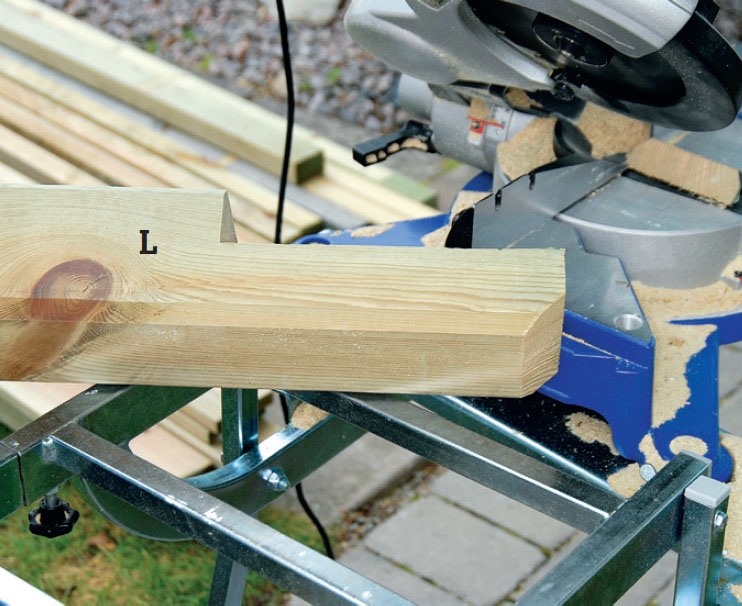

Tolpan (L) pää sahataan vinoon kulmaan, jolloin siitä tulee siistimpi. Sahaus onnistuu helpoiten katkaisu-/jiirisahalla, muttta myös käsisahalla pärjää.

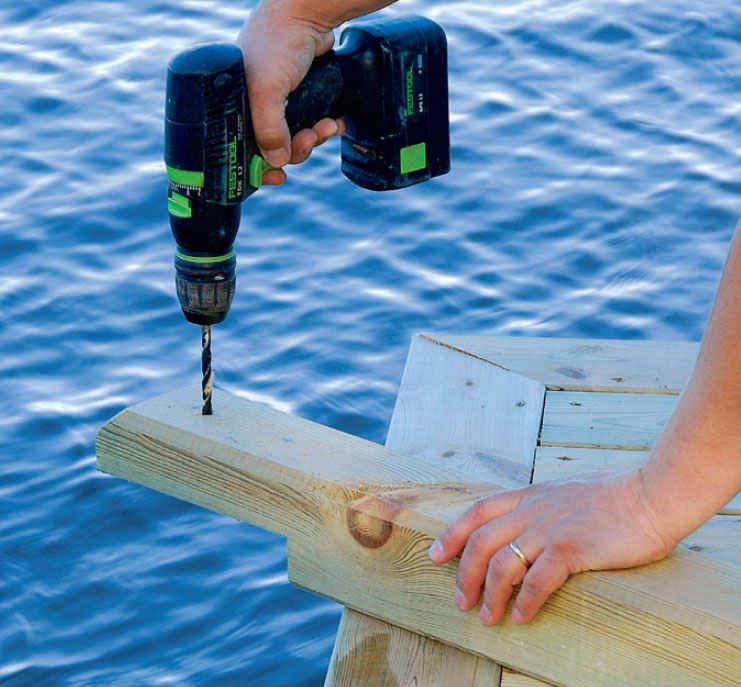

Kuusiokantaruuveille esiporataan reiät, muussa tapauksessa puu saattaa haljeta ruuveja kiinnitettäessä. Käytä 10 mm:n poranterää ja pidä hyvin kiinni koneesta (sen me unohdimme, joten jouduimme sukeltamaan järven pohjaan!).

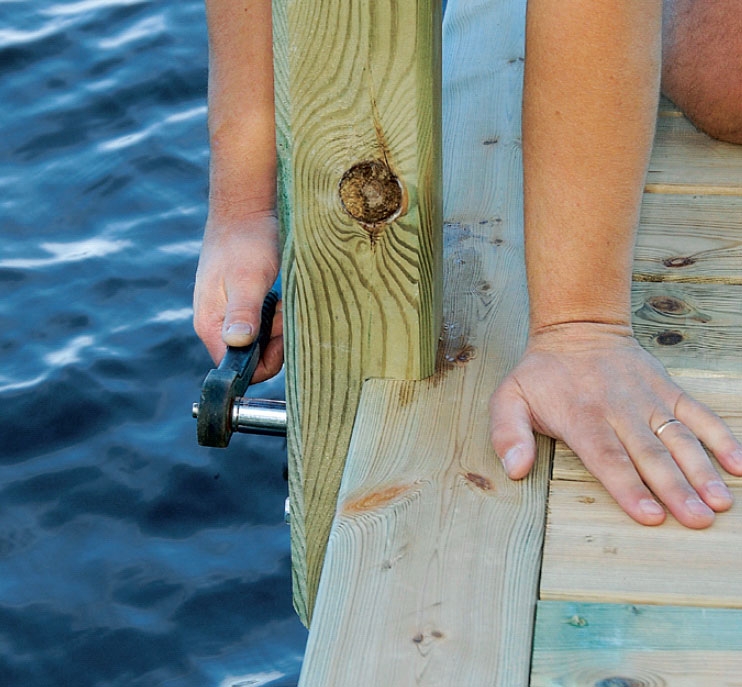

Tolpat kiinnitetään paikoilleen. Aluslaatalla varustettu 10 x 120 mm:n kuusiokantaruuvi pitää osat tukevasti pai-kallaan.
TÄRKEÄÄ! Tolpan on oltava aivan pystysuorassa ennen sen kiinnittämistä.

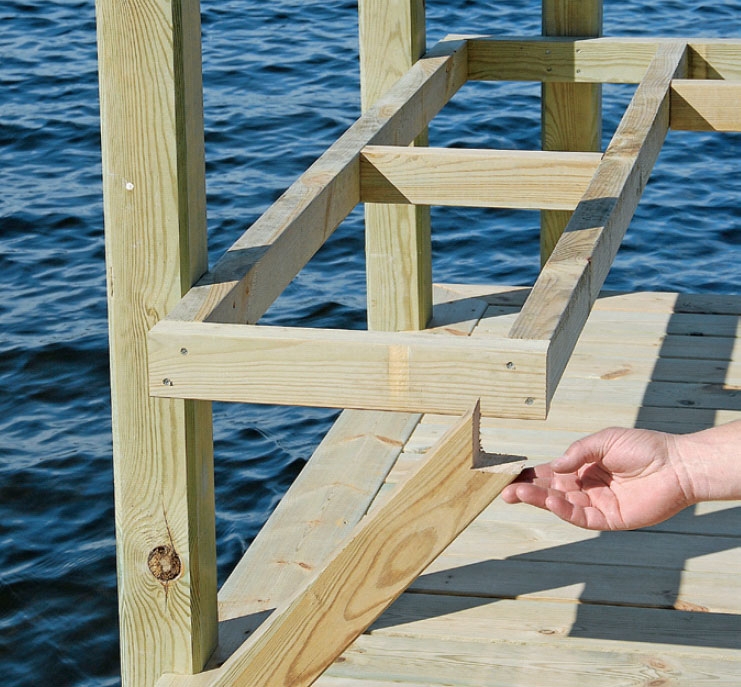

Sitten kootaan kehys 45 x 75 mm:n palkeista (M). Palkkia pidetään toivotussa kulmassa ja merkitään kohta, jossa se osuu penkkiin. Toinen pää leikataan vinoon kulmaan.

Toisen pään sovittamiseksi paikoilleen palkkia pidetään kehikkoa vasten ja merkitään poissahattavat osa. Sahaamisen jälkeen palkki sopii pituudel-taan penkin alle ja V:n muotoinen lovi osuu kehyksen etureunaan.

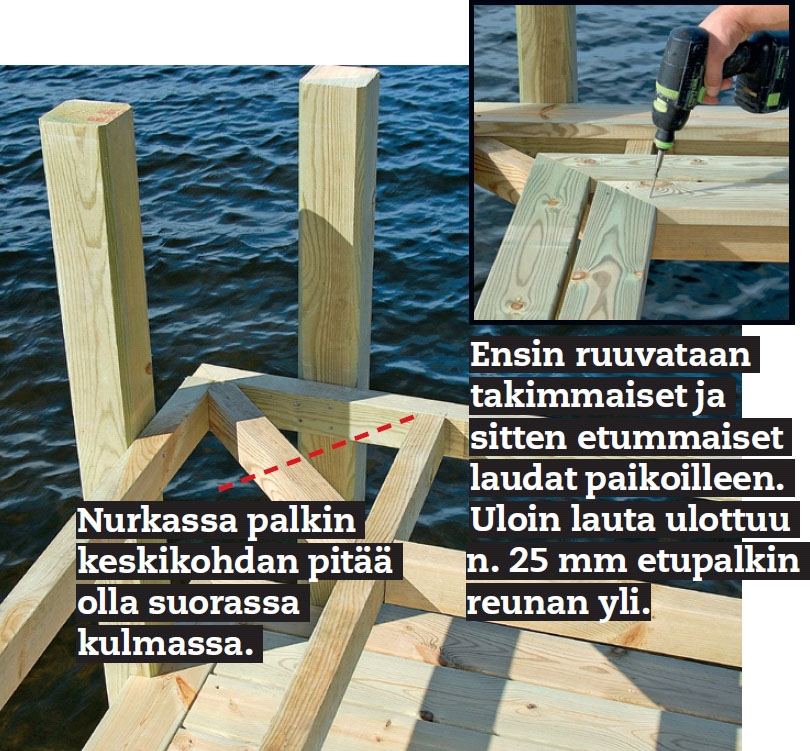

Nurkka vaatii tukea, koska tässä istuinlaudat (N) yhtyvät toisiinsa. Kehyksen päälle laitetaan hieman ylipitkä palkki, johon merkitään sahauskohta alapuolelta. Palkin keskikohdan pitää olla liitoskohdassa suorassa kulmassa.

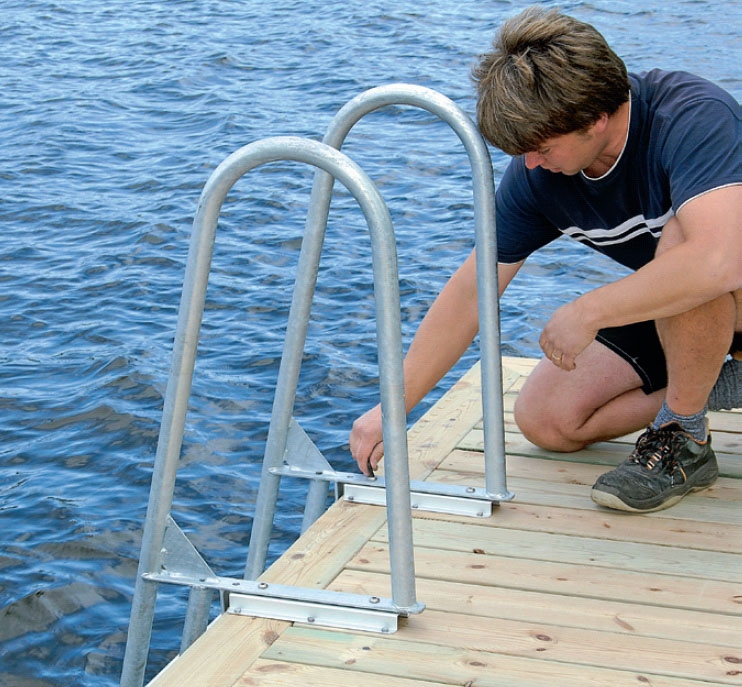

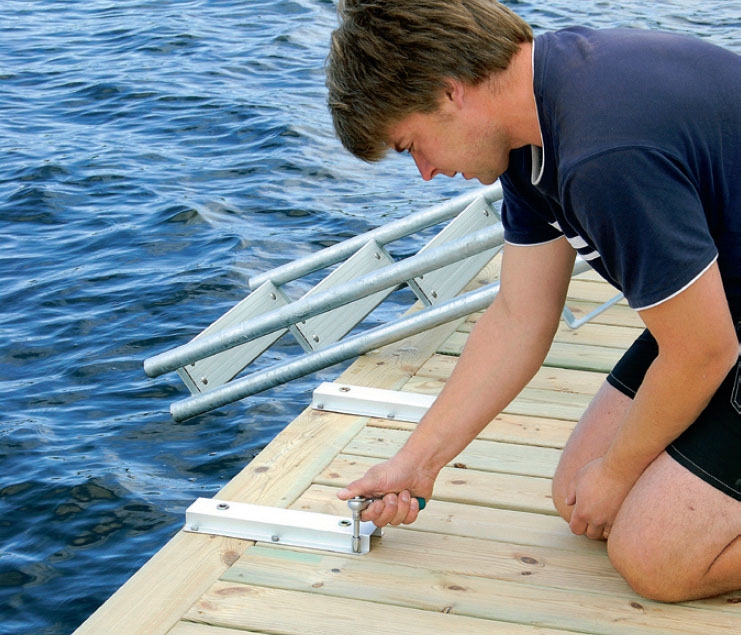

Kiskot kiinnitetään laituriin. Näin tikkaat on helppo laittaa paikoilleen vuodesta toiseen. Tikkaat asetetaan kiskoihin ja tikkaita sovitetaan laituriin, tehdään merkinnät, irrotetaan kiskot tikkaista ja ruuvataan kiskot laituriin kiinni.

Tikkaat asetetaan takaisin kiskoihin. Neljän ruostumattoman kuusiokantaruuvin avulla tikkaiden kiinnittäminen ja irrotus käy kätevästi. Ja eikun uimaan…
