Johdanto
Ohjeet
01
Säädä sirkkeli
2
Vaihe

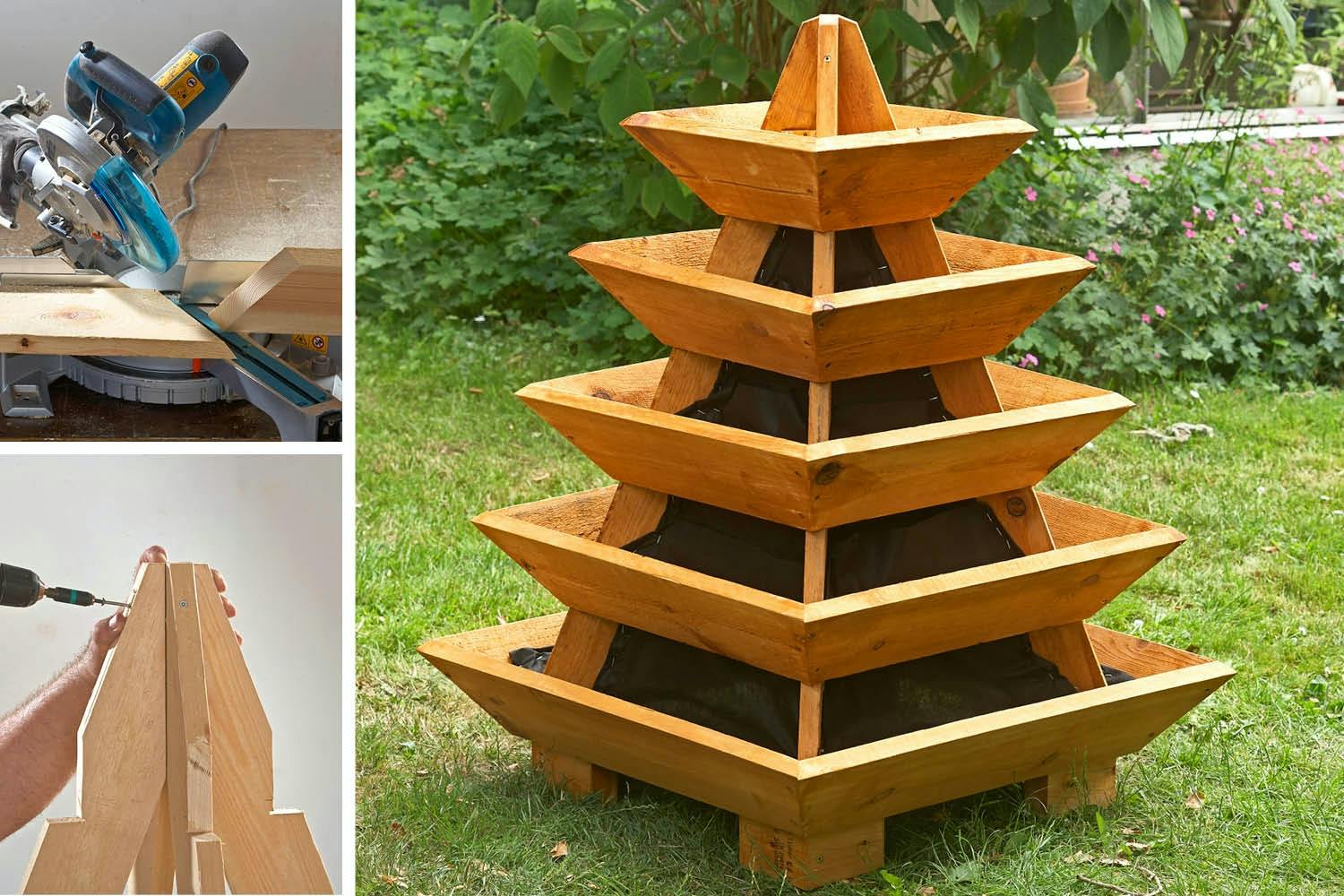

Tavallisessa laatikossa on suorat kulmat, joten laatikon laudat sahataan 45 asteen kulmassa suoralla terällä. Kasvipyramidin osien sahaaminen on vaikeampaa, sillä sekä sirkkelin terä että sahauspöytä pitää säätää oikein. Olemme laskeneet kulmat valmiiksi: pöytä pitää kääntää 31,6 asteen kulmaan ja terä kallistaa 33,9 asteeseen.
Edellä mainitut kulmat on merkitty valmiiksi moniin katkaisu- ja jiiri-sirkkeleihin. Ellei omassa sahassasi ole valmiita merkkiviivoja tai kulmahahloja, säädä kulmat sopiviksi kaikessa rauhassa.

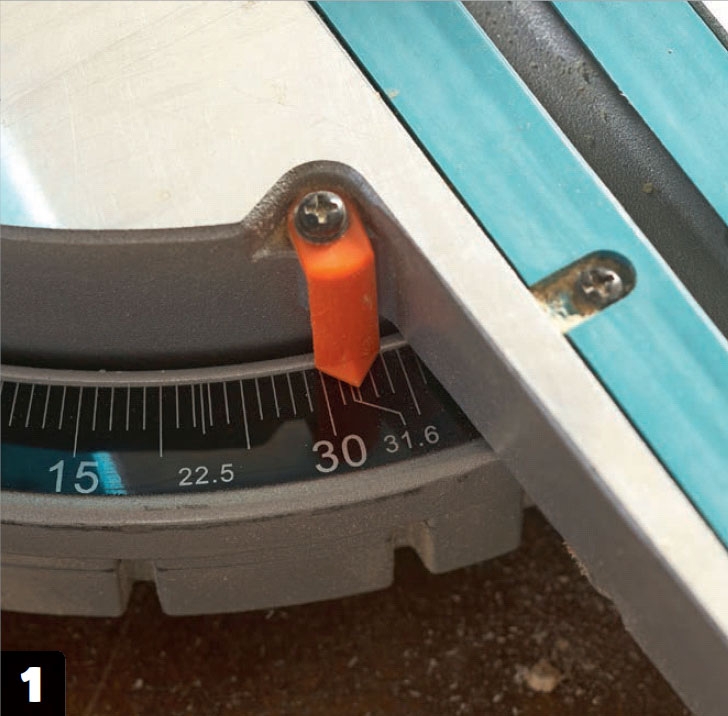

Säädä sahauspöytä 31,6 asteen kulmaan. Kohta on merkitty sirkkelin molemmille puolille. Ellei omassa sahassasi ole valmiita merkkejä, liimaa asteikkoon maalarinteipit oikeisiin kohtiin.

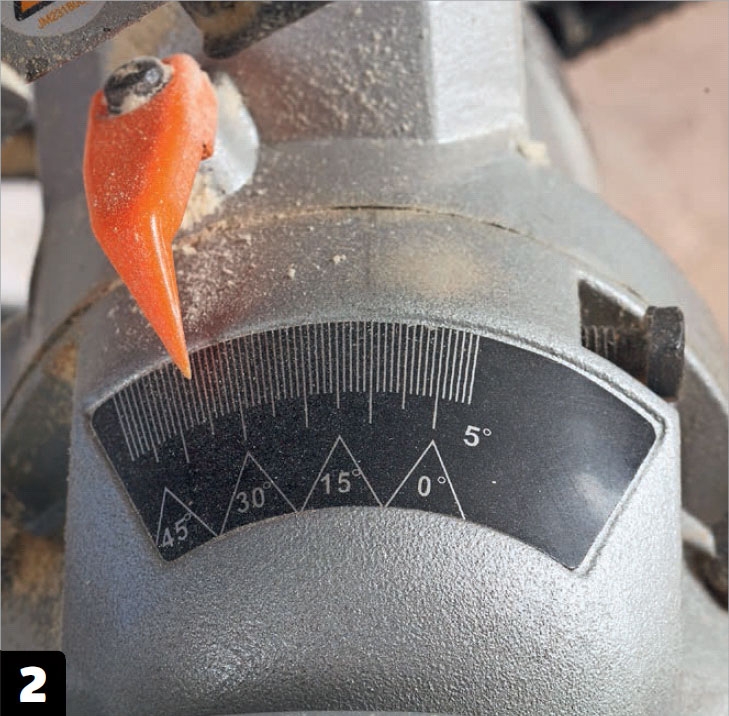

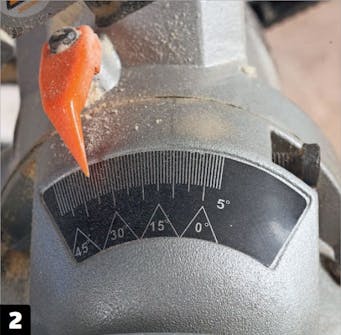

Kallista terä 33,9 asteen kulmaan. Tee ensimmäiset sahaukset näillä asetuksilla. Varmista, että terä pysyy oikeassa asennossa.
02
Tarkista kulma
2
Vaihe
Kaikissa katkaisu- ja jiirisirkkeleissä ei ole valmiita kulmahahloja, eikä kaikkien sahojen asteikkoja ole helppo lukea. Tarkista kulmat huolellisesti, ennen kuin aloitat osien sahaamisen.

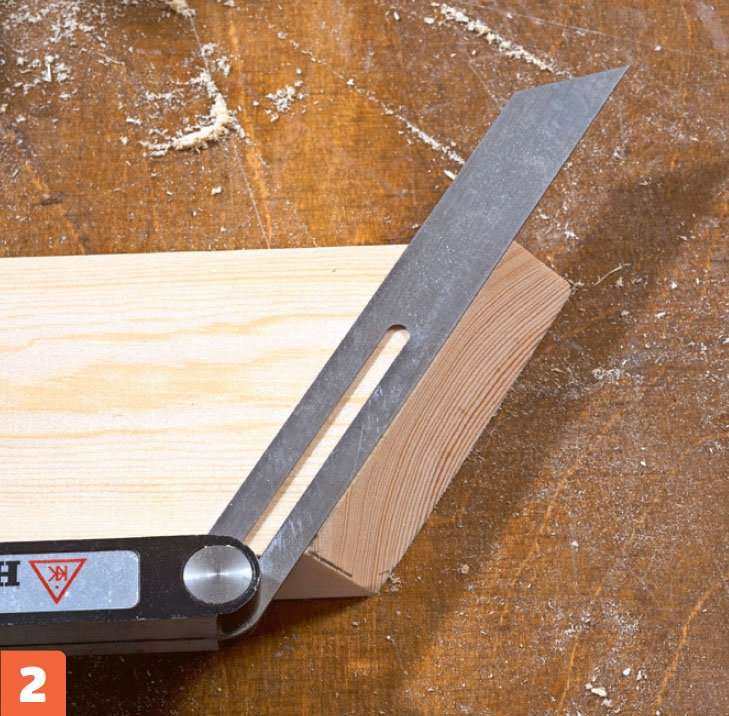

Tarkista kulmien yhteensopivuus ylimääräisillä puukapuloilla. Saha on säädetty oikein, kun kapulat sopivat tiiviisti yhteen.

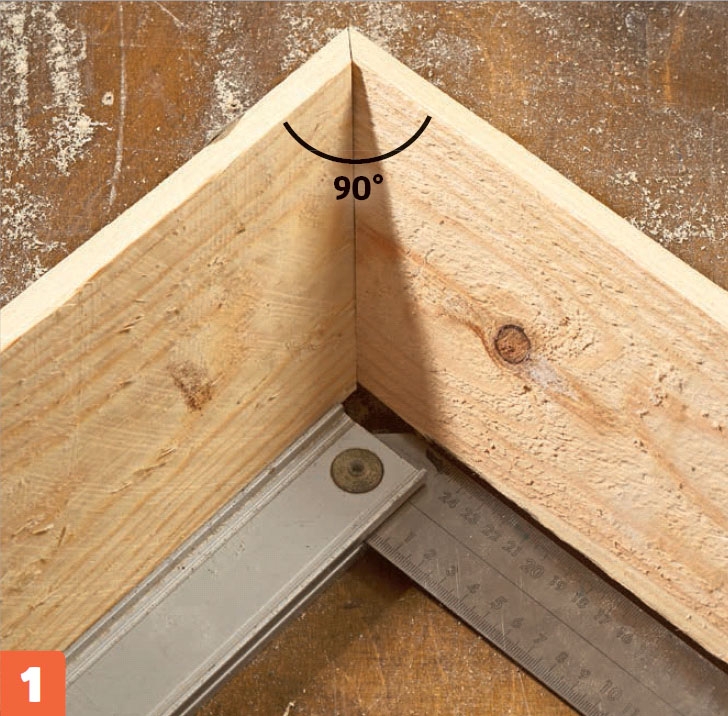

Tee kaksi testikapulaa ylijäämäpuusta. Liitoksen pitää olla tiivis ja suorakulmainen. Hienosäädä kulmaa, jos sauma irvistää.

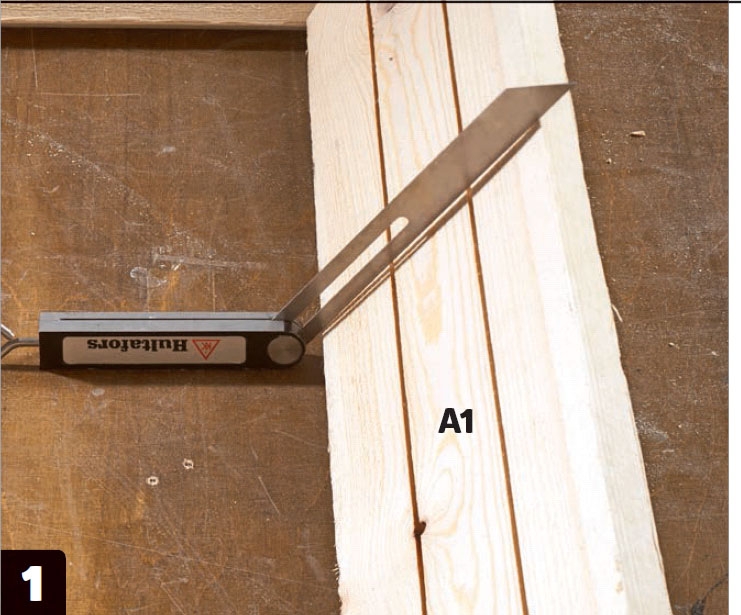

Lukitse kääntökulma 31,6 asteeseen. Kulmaa tarvitaan merkkiviivojen piirtämi-seen lautoihin.
03
Sahaa reunat
3
Vaihe
Sirkkeli on säädetty reunaosien (A1-A5) sahaamista varten. Sahaa kaikki reunaosat, ennen kuin alat sahata muita osia.
Sahaa jokainen lauta aluksi 31,6 asteen kulmassa vasemmalle. Sahaa loput osat 31,6 asteen kulmassa oikealle.
Käännä lauta (A) toisin päin sahaamisen jälkeen. Siten laudan päässä on valmiiksi sopiva kulma.
Mittaaminen voi olla vaikeaa, sillä osissa on paljon vinoja kulmia. Mittaa kaikki osat pohjan sisäpuolelta.

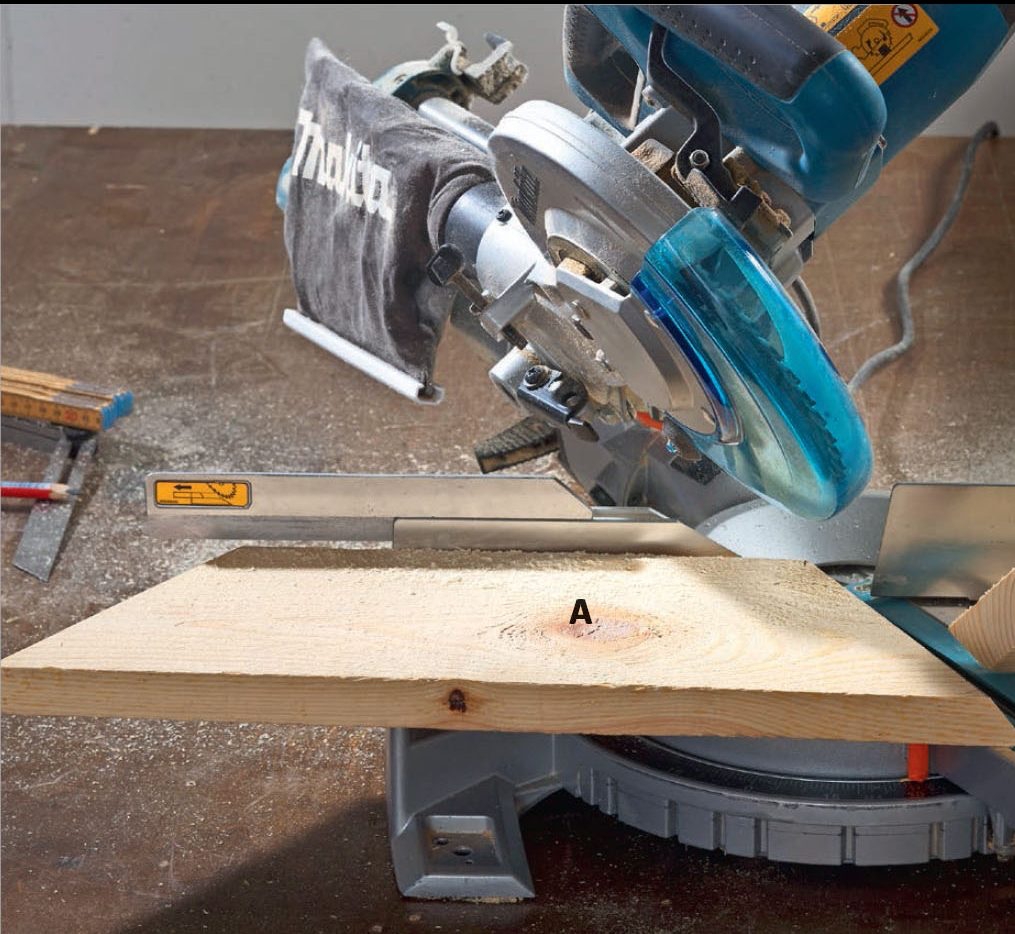

Aloita sahaamalla 31,6 asteen kulmassa vasemmalle. Laudan (A) pitää olla sirkkelin vasemmalla puolella. Sahaa läheltä laudan päätä, jotta hukkapätkiä tulee niin vähän kuin mahdollista.
Käännä sahauspöytä oikealle 31,6° asteen kulmaan. Käännä lauta (A) toisin päin eli sirkkelin oikealle puolelle. Laudan sisäpuolen pitää olla päällä ja alareunan ohjainta vasten.
Käännä lauta (A) ympäri ennen jokaista sahausta. Aiemmin alla ollut puoli on nyt päällä. Kun olet sahannut koko laudan, aloita toisen laudan sahaaminen vaiheesta 1.
04
Kokoa reunat
2
Vaihe
Kun reunojen osat (A1-A5) on sahattu, on aika koota pohja (A1) ja loput laati-kot (A2-A5).
Nurkkaliitosten tekeminen voi olla vaikeaa. Voit käyttää apuna työkalua, joka pitää laudat oikeassa kulmassa poraamisen ajan.
Käytä jokaiseen liitokseen ulkokäyt-töön sopivaa puuliimaa (D4) ja kolmea 4x70 millin ruuvia. Poraa ruuveille valmiit reiät kahden millin terällä.

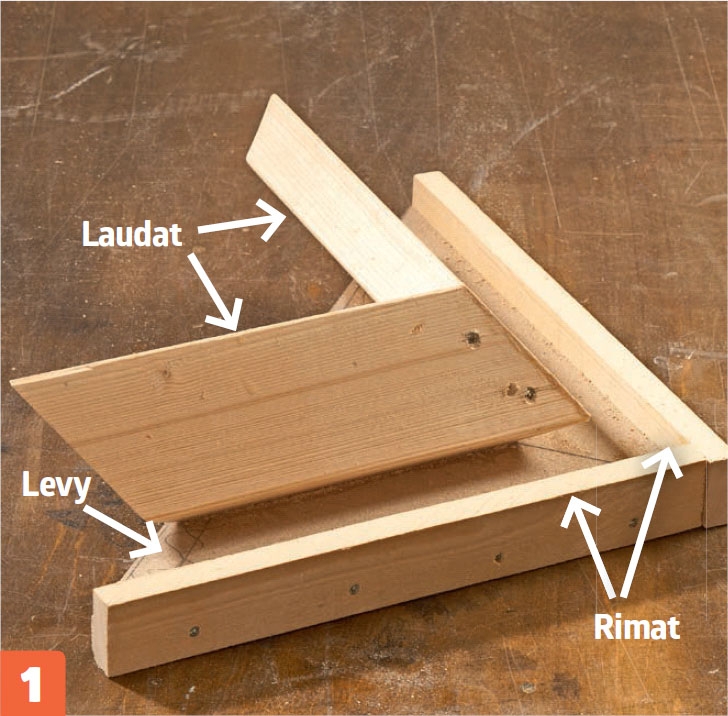

Tee aputyökalu kahdesta reunaosasta. Ruuvaa laudat kiinni puulevyyn. Ruuvaa lautojen ympärille tukirimat, jotta laudat pysyvät paikoillaan.

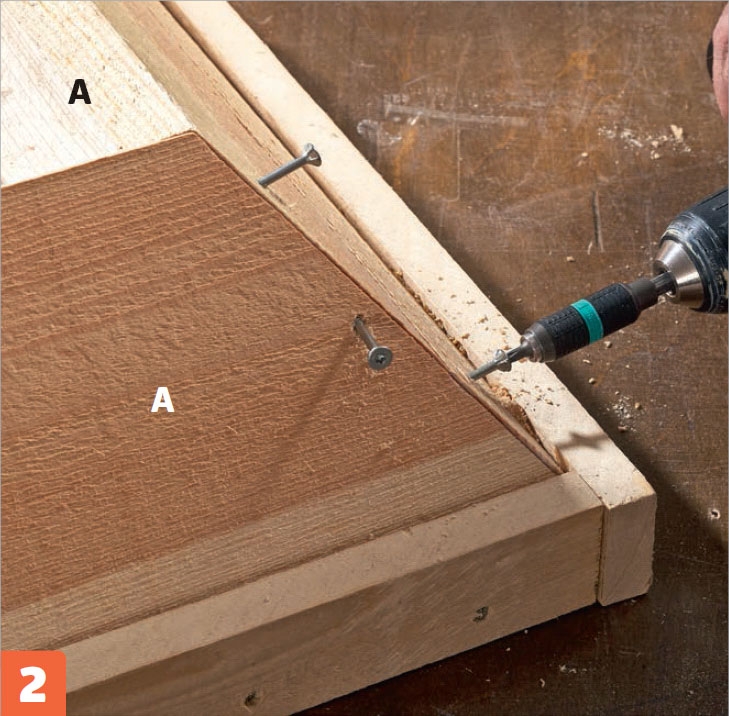

Kokoa reunat (A1-A5) kolmella 4x70 millin ruuvilla. Levitä liitokseen puuliimaa ennen ruuvaamista.
05
Sahaa loput osat
3
Vaihe
Säädä kääntökulma samaan kulmaan pohjan (A1) kanssa. Kulma on noin 42 astetta. Samaa kulmaa tarvitaan myöhemmin nurkkakolmioiden (E) sahaamiseen.

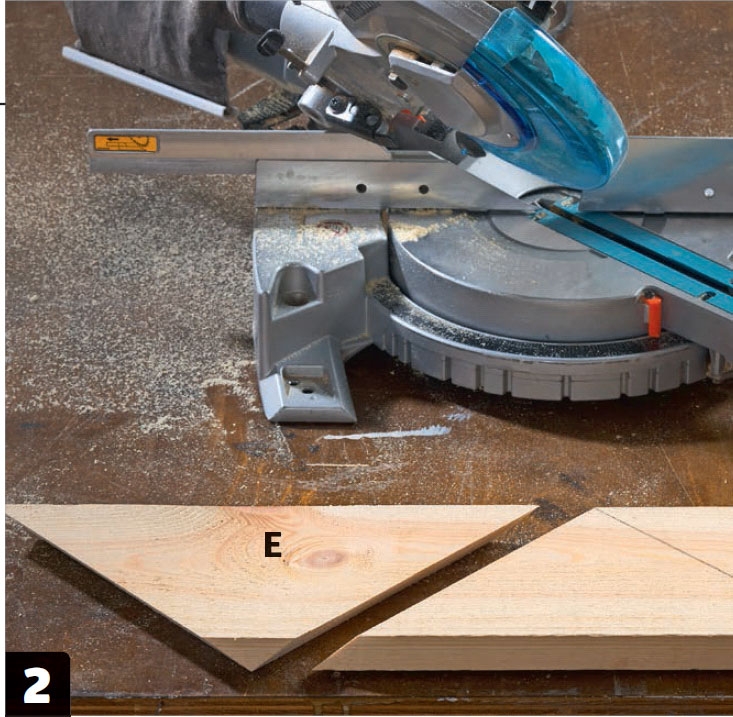

Sahaa nurkkakolmiot (E). Säädä sahauspöytä 45 asteen kulmaan ja kallista terä kääntökulman mukaan noin 42 asteeseen.

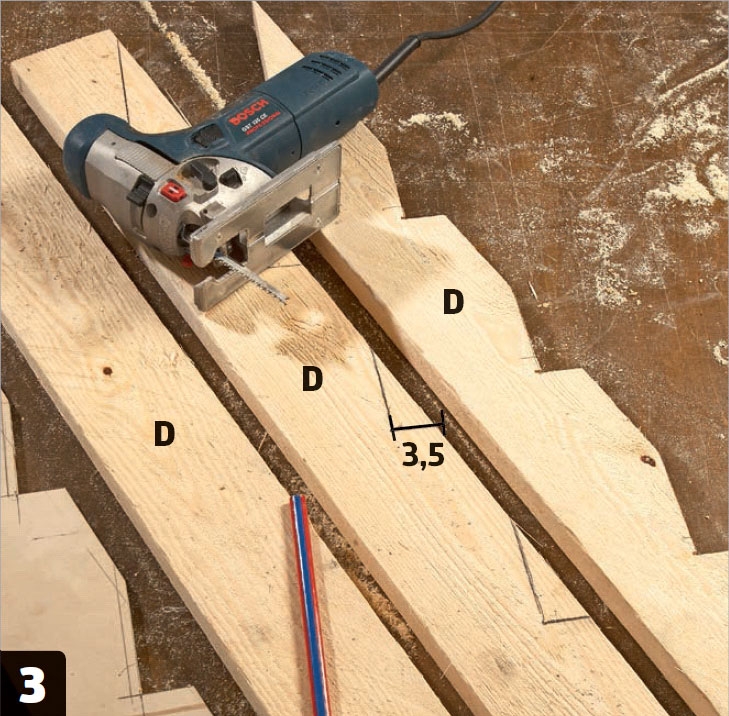

Sahaa pyramidin tolpat (D) kaavakuvan mukaan. Voit piirtää tolppien muodon aluksi puulevylle tai pahville, jotta kulmista tulee varmasti sopivat.
06
Kokoa pyramidi
3
Vaihe

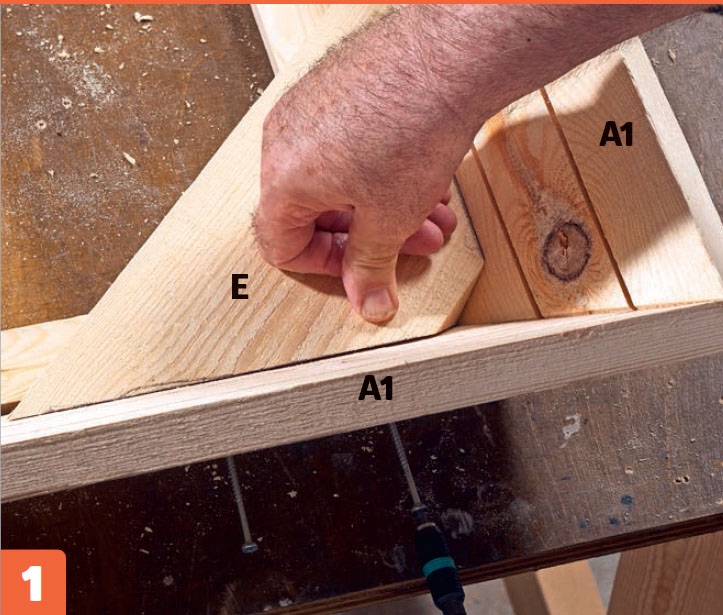

Kiinnitä nurkkakolmiot (E) neljällä ruuvilla (4x70 mm) valmiiksi porattuihin reikiin. Pohjan pitää olla samassa linjassa pohjan (A1) sisäreunan kanssa.

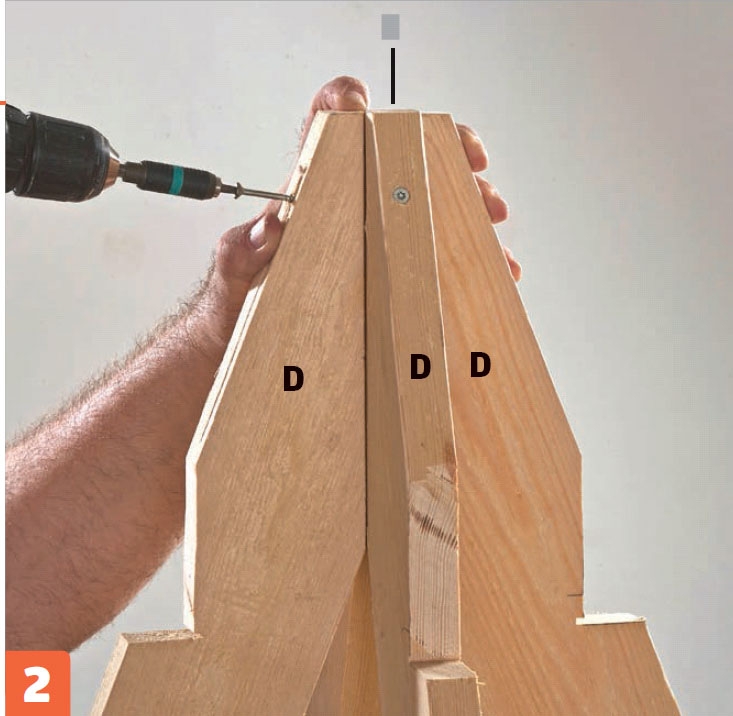

Asenna rima (C) tolppien (D) väliin ja ruuvaa osat yhteen 4x70 millin ruuveilla. Kiinnitä liitoksiin kulmaraudat 4x25 millin ruuveilla. Käytä vain kahta kulmarautaa, jotta puu ei halkea.

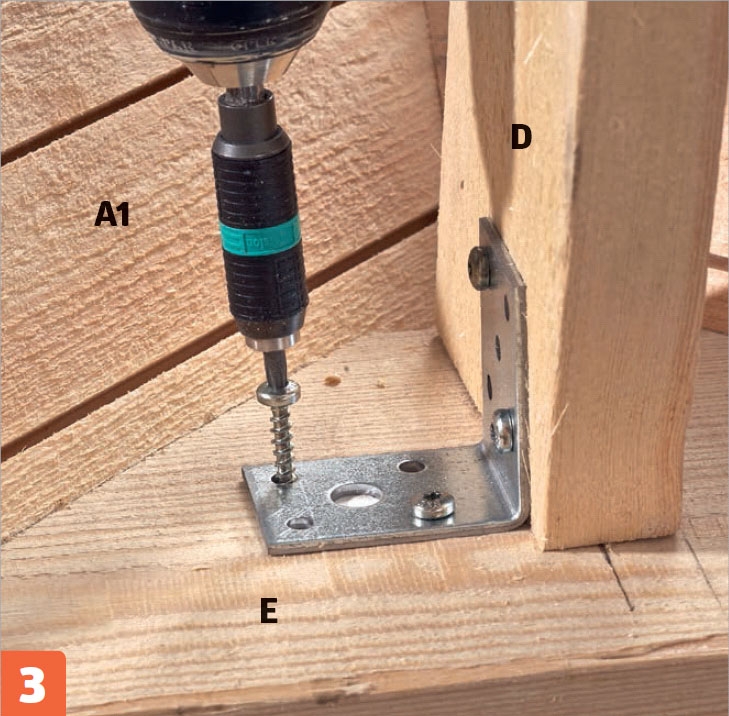

Kiinnitä tolpat pohjaan kulmaraudoilla ja ruuveilla (4x25 mm). Sahaa seuraavaksi jalat (B) ja kiinnitä ne nurkkakolmioiden (E) läpi 4x70 millin ruuveilla.
07
Asenna kuitukangas
3
Vaihe

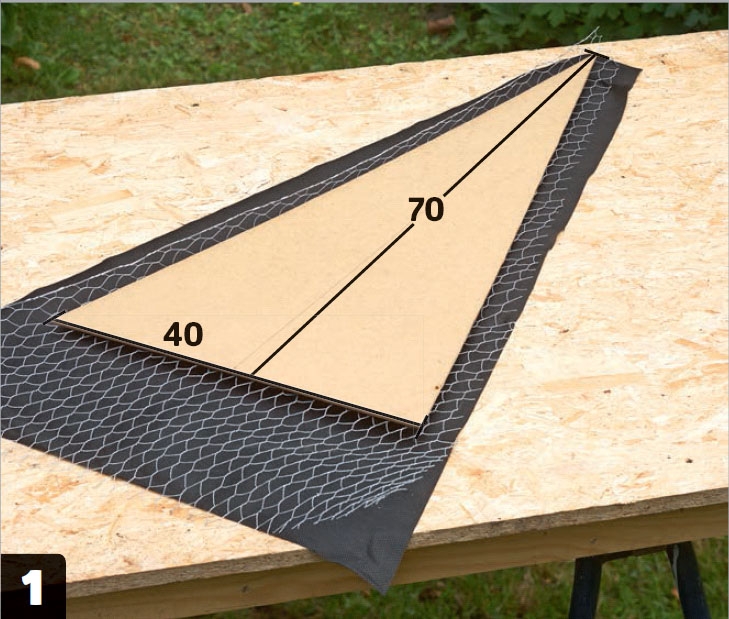

Leikkaa kuitukangas ja kanaverkko. Käytä apuna 70 senttiä pitkää ja pohjasta 40 senttiä leveää sapluunaa. Tee sekä kankaasta että verkosta 10 leveämmät ja 20 senttiä pitemmät kuin sapluunasta.

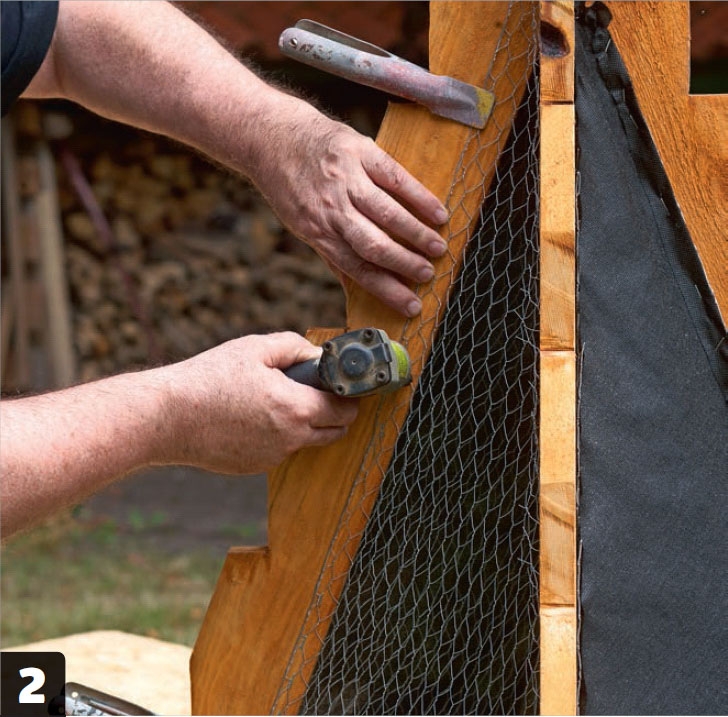

Kiinnitä kanaverkko tolppiin niiteillä. Niittaa kuitukangas verkon päälle. Käännä verkko ja kangas pohjan päälle.

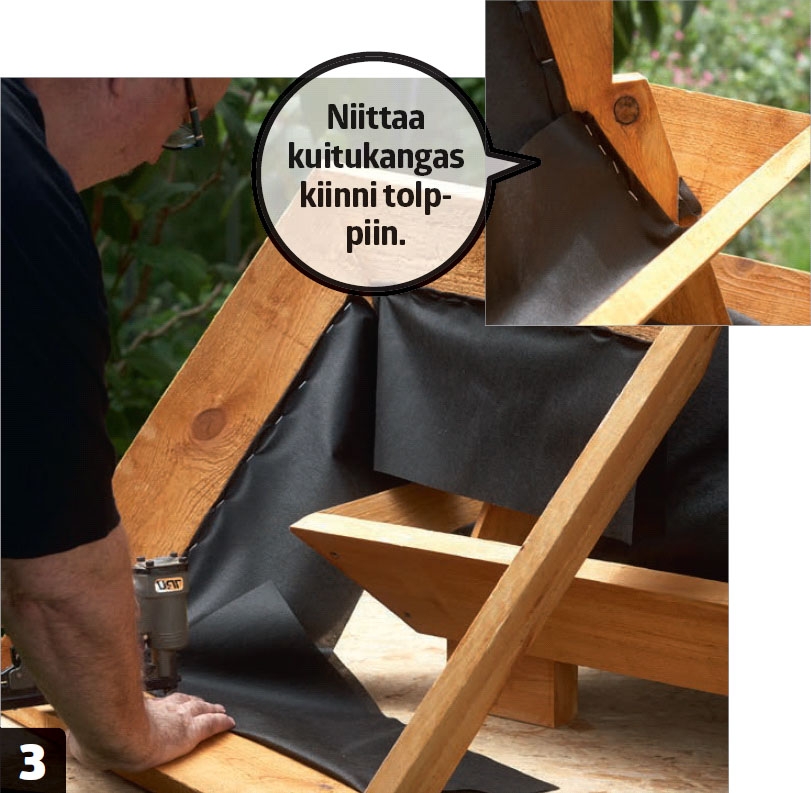

Kiinnitä pohjalle noin 20 senttiä leveä suikale kuitukangasta. Nosta laatikot paikoilleen ja niittaa kuitukangas kiinni tolppiin.
Materiaalit
- 25x150 mm lautaa reunoihin (A) ja nurkkiin (E), 11 m
- 45x95 mm lankkua jaloiksi (B), 1 m
- 25x25 mm rimaa (C) kokoamiseen, 22 cm
- 25x100 mm sahattua lautaa tolpiksi (D), 4 m
- 6 kulmarautaa
- 4x25 mm ruuveja
- 4x70 mm ruuveja
- Kuitukangasta 68°
- Kanaverkkoa
- Puuliimaa
Vie aikaa
Viikonlopun.
Hinta
Noin 60 euroa.
Vaikeusaste
Säädä sirkkeli huolellisesti. Keskity sahaamiseen ja käännä kaikki laudat oikein päin jokaisen sahauksen jälkeen.
Piirustus
Tolpat (D) kannattaa piirtää puulevylle luonnollisessa koossa, jotta osat sopivat varmasti yhteen.
Kuvassa näkyy osan sisäpuoli. Kaikkia osia tarvitaan neljä. Ota mitat aina sisäpuolen pohjasta.
3D-malli
Video
Vinkit & niksit

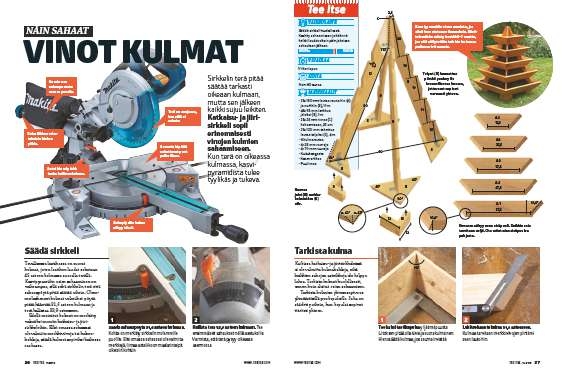

Lehtiversio
Lataa lehtiversio nyt

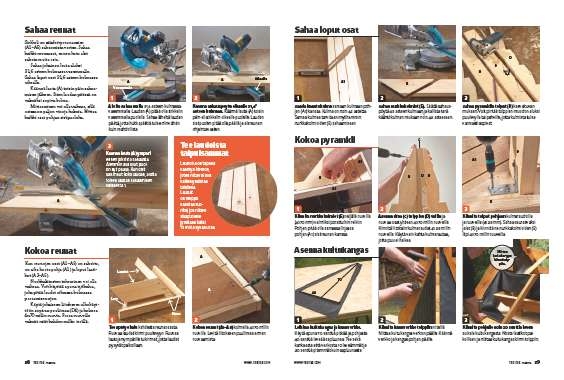

Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
