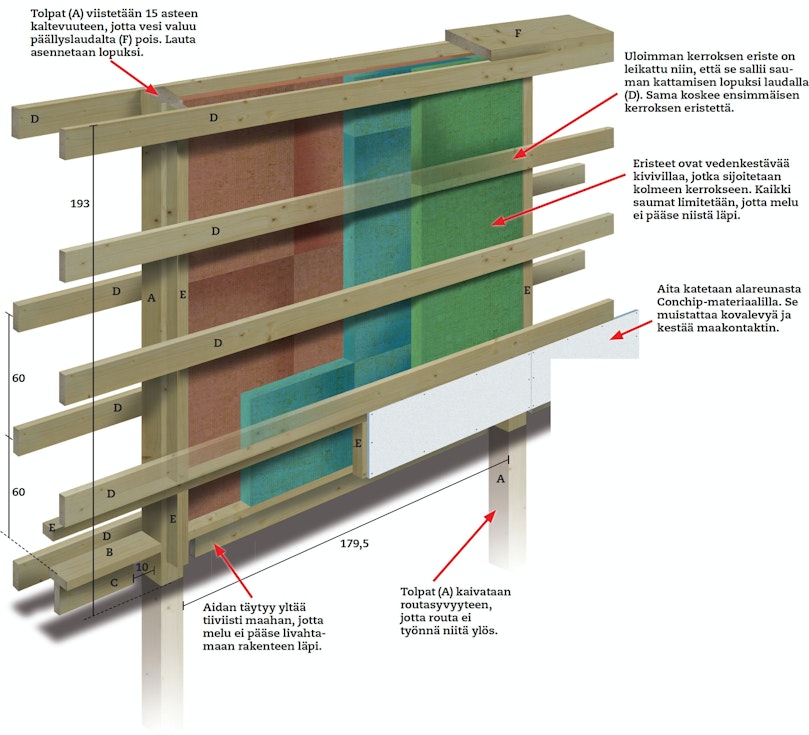

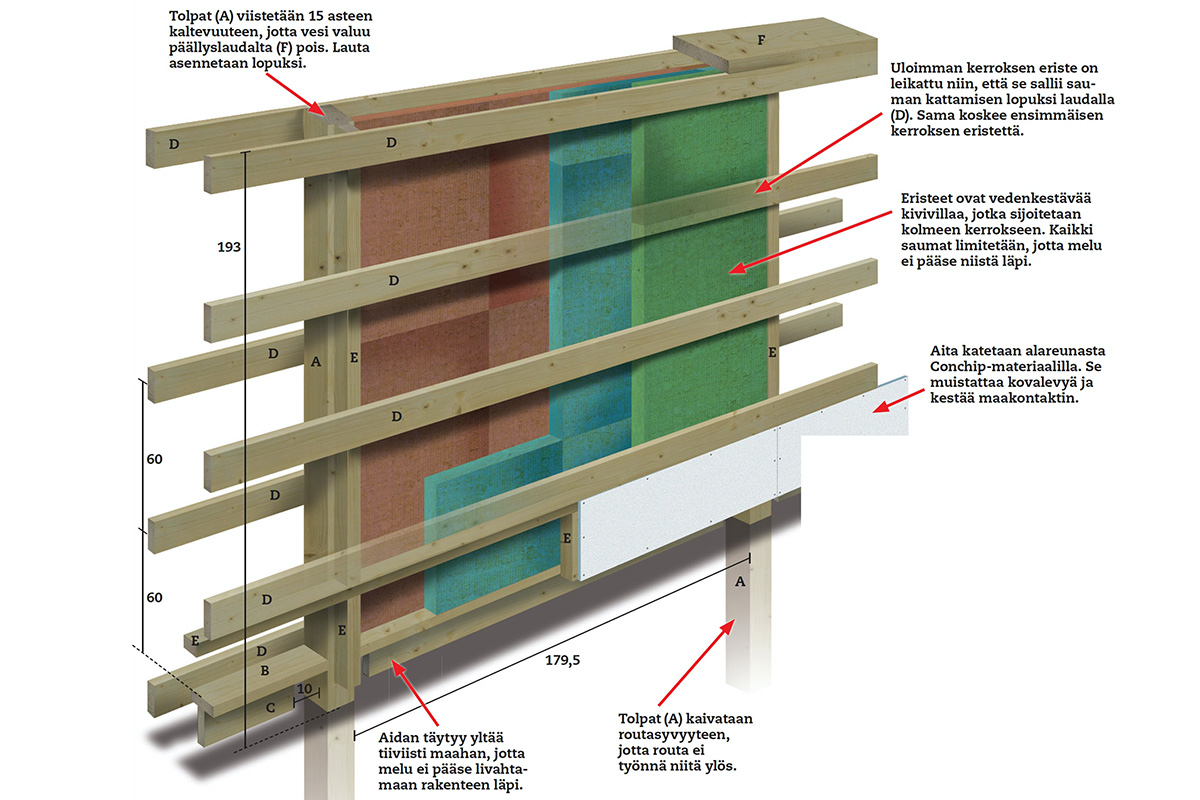

Piirustus: Kokonaiskuva rakenteesta.

3D-mallit: Voit käännellä ja pyöritellä mallia ja nähdä kaikki yksityiskohdat.

Materiaalilista: Kaikki, mitä tarvitset rautakaupasta projektia varten.

Tekotapa: Yksityiskohtaiset kuvat ja selventävät tekstit.

Lopputulos: Tältä se näyttää valmiina.

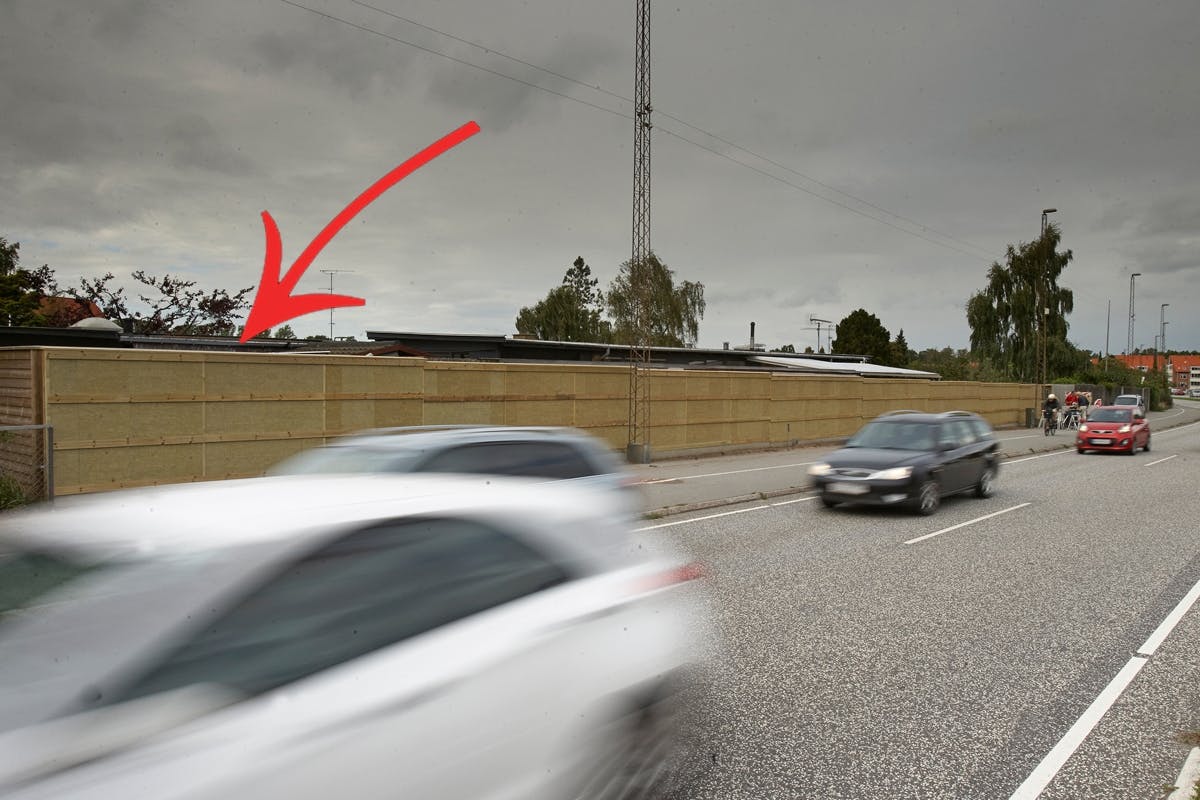

Korvat kestävät paljonkin melua, mutta jotkut äänet ovat niin häiritseviä, että niistä kannattaa mahdollisuuksien mukaan hankkiutua eroon. Jos asut liikennöidyn tien varrella, voit vähentää pihallesi kuuluvaa melua rakentamalla meluaidan.

Melunsuoja-aitoja on kahdenlaisia: heijastavat aidat lähettävät melun takaisin, imevät rakenteet taas sitovat melun itseensä. Me rakennamme nyt jälkimmäisen kaltaisen aidan, sillä se on kaikkein tehokkain. Heijastava aita palauttaa äänen takaisin, jolloin vaarana on, että se osuu esim. isoon kuorma-autoon ja päätyy lopulta takaisin pihallesi.

Tolppia (A), 100 x 100 mm
Alalautoja (B) ja (C), 19 x 100 mm
Lautoja (D), 19 x 100 mm
Soiroja (E), 38 x 56 mm puurunkoon
Lautoja (F), 25 x 200 mm päällyslautaan

Lisäksi:

Vedenkestäviä kivivillalevyjä (60x120 cm)
Sokkelilevyjä, jotka kestävät maakontaktin (Conchip-rakennuslevy)
Kulmaheloja, 90 x 90 mm
Ruuvit: 5 x 40, 4 x 50, 4,5 x 60, 5 x 100 mm

Muut materiaalit?

Jos haluat rakentaa mieluummin muista materiaaleista, löydät ohjeiden lopusta lisää vaihtoehtoja.

Erikoistyökalut

Rotaatiolaser

Vie aikaa

Riippuu aidan koosta. Me käytimme 4-5 päivää 45 metrin aitaan.

Hinta

noin 100 €/metri

Vaikeusaste

Hanke ei ole tavallisen aidan rakentamista vaikeampi. Eristeiden saumat on muistettava limittää, jotta ääni ei tunkeudu saumojen läpi.

Yhteenveto tekotavasta

Piirustus projektin jokaisesta osasta, jotta näet, kuinka pitkälle olet päässyt.

Osa 1: Tolpat

Osa 2: Alareuna ja takasivu

Osa 3: Soirot ja sokkeli

Osa 4: Eristys

Osa 5: Viimeistely

Osa 6: Tee näin, jos aita seisoo viettävällä alustalla

Meluaita vaatii muutaman tukevan tolpan, joka on kaivettu routasyvyyteen tai valettu kiinni. Jos vain mahdollista, valitse puutavara itse, jotta saat tolpista mahdollisimman suorat. Suoruudella on suuri merkitys, sillä se helpottaa eristei-den asentamista tiiviisti. Tolppien väli on tässä kohteessa 179,5 cm, mikä sopii kolmelle eristekappaleellemme.

Jos aiot rakentaa pitkän aidan, tolpat kannattaa mitoittaa rotaatiolaserin avulla. Laitteen voi sijoittaa yhteen kohtaan ja mitata tarkasti kaikkien tolppien korkeus. Tässä kohteessa tolppien korkeudeksi määritellään 193 cm.

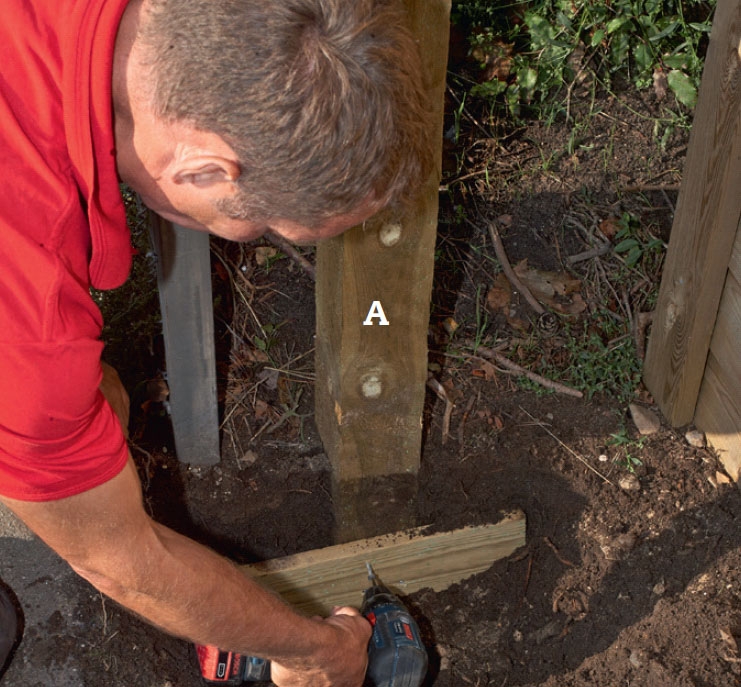

Asenna tolpat (A) maahan. Voit kiinnittää tolppaan poikkilaudan hieman maanpinnan alapuolelle. Se lisää tolpan vakautta. Voit myös latoa kuopan pohjalle pieniä kiviä salaojitukseksi, niin tolppa kestää pidempään.

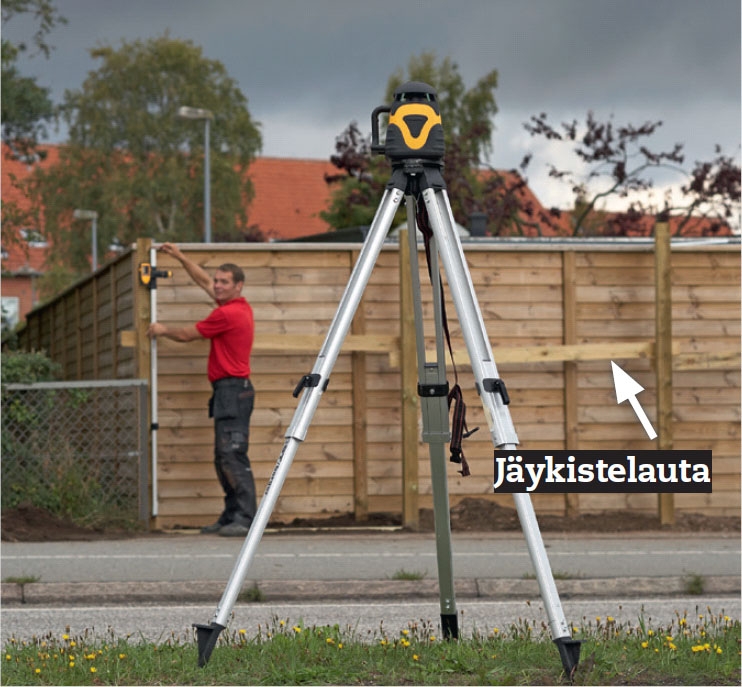

Mittaa tolppien korkeus. Tässä käytämme rotaatiolaseria. Tolppia on jäykistetty laudoilla, jotta ne seisovat varmasti suorassa. Aita rakennetaan toisen aidan eteen, joten aidan takasivun ulkonäköä pihalle päin ei tarvitse miettiä.

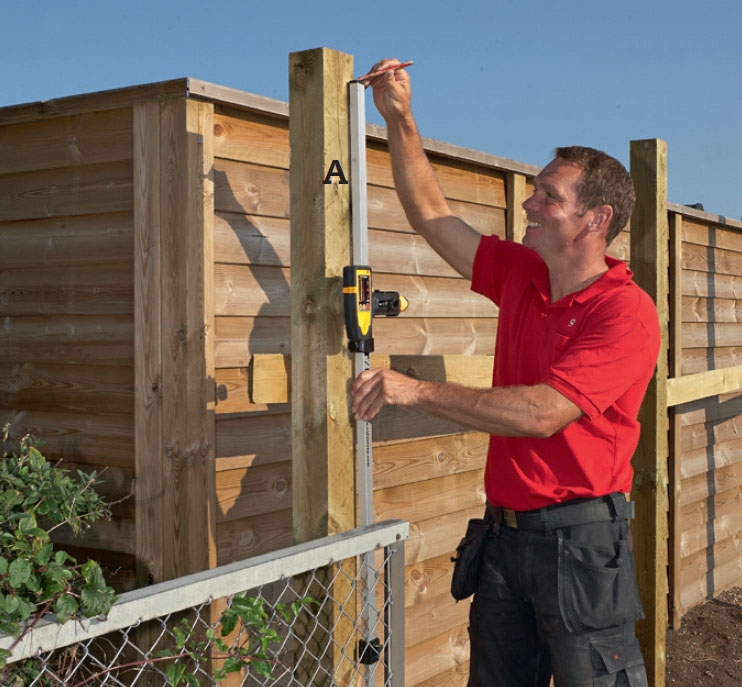

Merkitse korkeus tolppiin (A). Kun olet merkinnyt korkeuden rotaatio laserin avulla, tee viiva suorakulmalla, niin saat sahattua tolpan etupuolen suoraan.

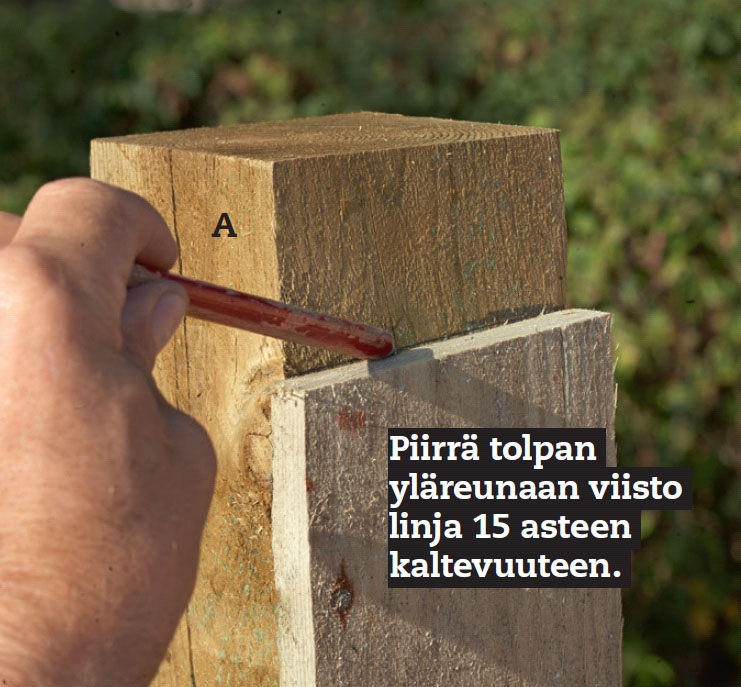

Sahaa tolpan (A) yläreuna viistoon, jotta vesi valuu päällyslaudalta (F) alas. Käytämme lautaa apuna, jotta saamme kaikista tolpista yhtenäiset.

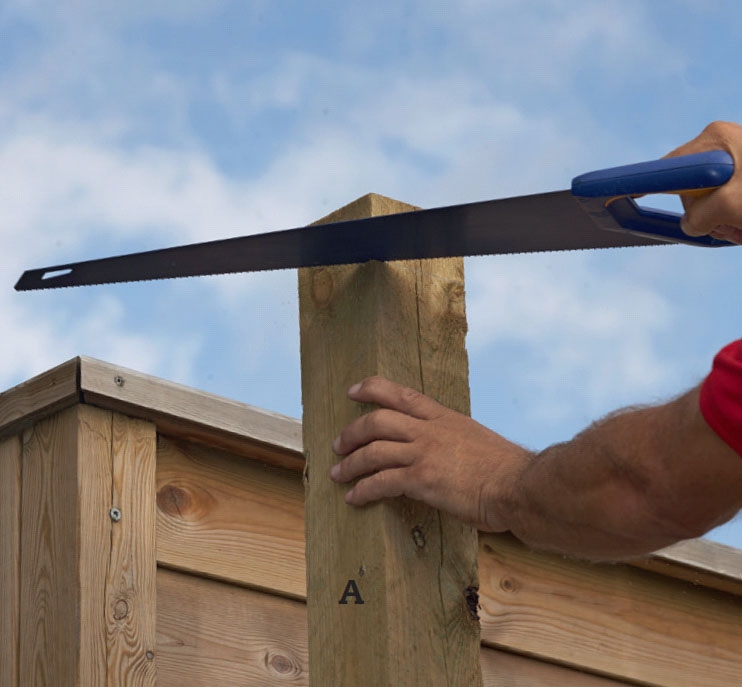

Sahaa tolpat (A) yläreunasta piirtämiesi viivojen mkaan. Tolppaa voi olla vaikea sahata, kun se jo seisoo maassa, joten ole tarkkana ja varo, että saha ei lipeä linjasta, kun sahaat monen merkkiviivan mukaan yhdellä kertaa.

Tolppien väliin kiinnitetään alalauta, jonka päälle eristeet asennetaan. Lauta koostuu itse asiassa kahdesta laudasta, jotka kootaan T-muotoon. Vaakaosa on yhtä pitkä kuin tolppien väli, ja sen keskikohdan alle kiinnitetään pystylauta. Se on hiukan lyhyempi, sillä molempiin päätyihin täytyy jäädä tilaa kulmarau-dalle, jonka päälle vaakalauta tulee. Pystylauta kasvattaa alalaudan kantokykyä ja takaa, että alalauta ei taivu keskeltä ja että eristeet pysyvät hyvin paikallaan.

Tolppien taakse asennetaan neljä poikkilautaa, jotka pitävät eristeet paikallaan.

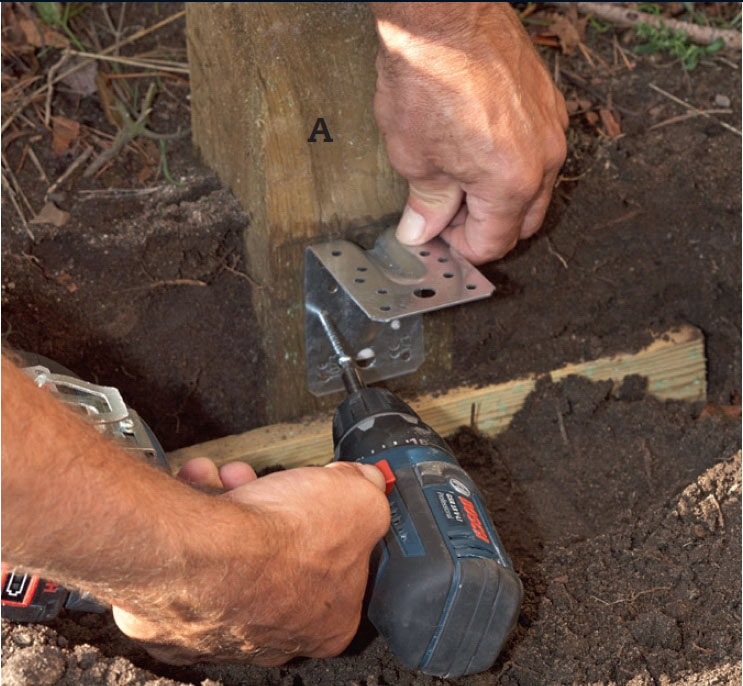

Kiinnitä tolppien alareunaan kulmahelat, jonka päällä alalaudan vaakaosa (B) voi maata. Alalaudan pystyosa (C) kiinnitetään vaakaosaan (B). Käytä 90 x 90 mm:n kulmaheloja ja kiinnitä ne neljällä 5 x 40 mm:n helaruuvilla.

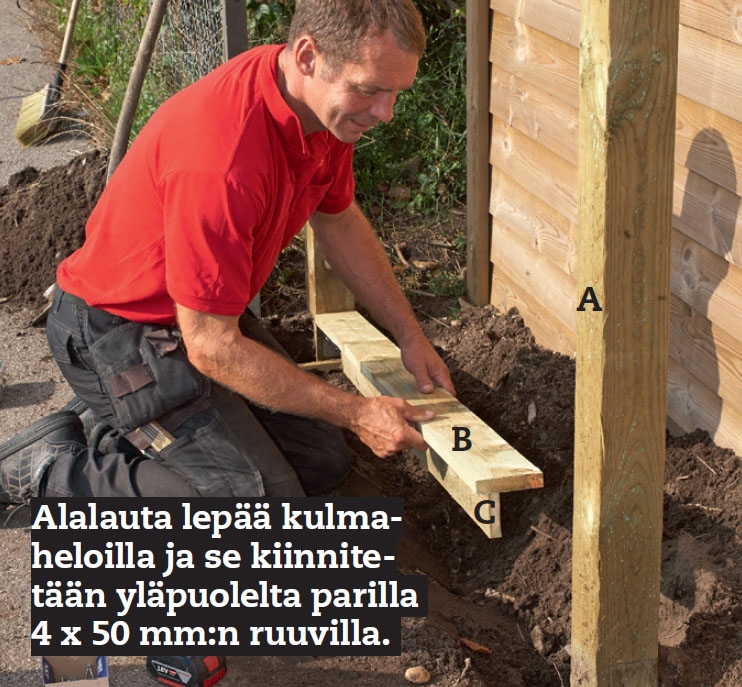

Kokoa alalauta kahdesta osasta (B ja C) ja asenna se tolppien väliin. Alalaudan (B) pituus on sama kuin tolppien väli, mutta pystyosa (C) on 10 cm lyhyempi kummastakin päädystä, jotta kulmaheloille on tilaa.

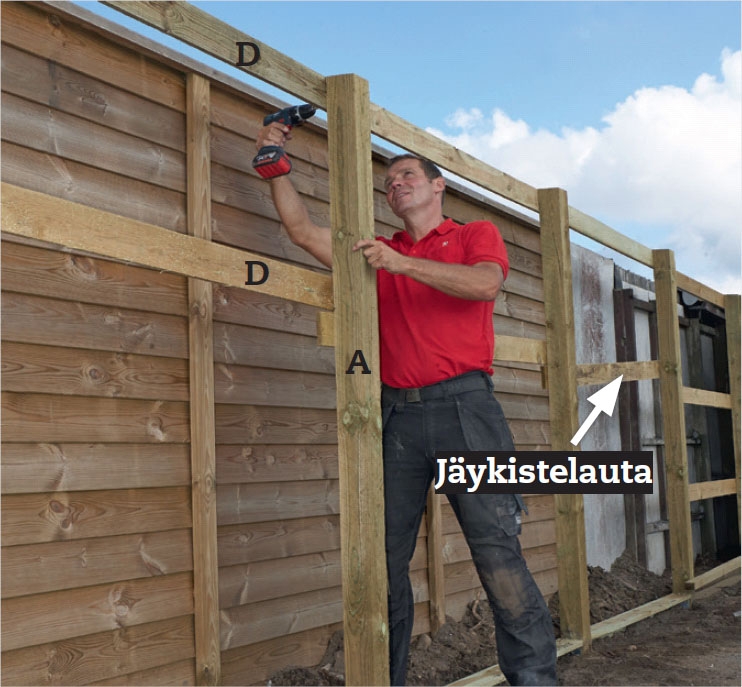

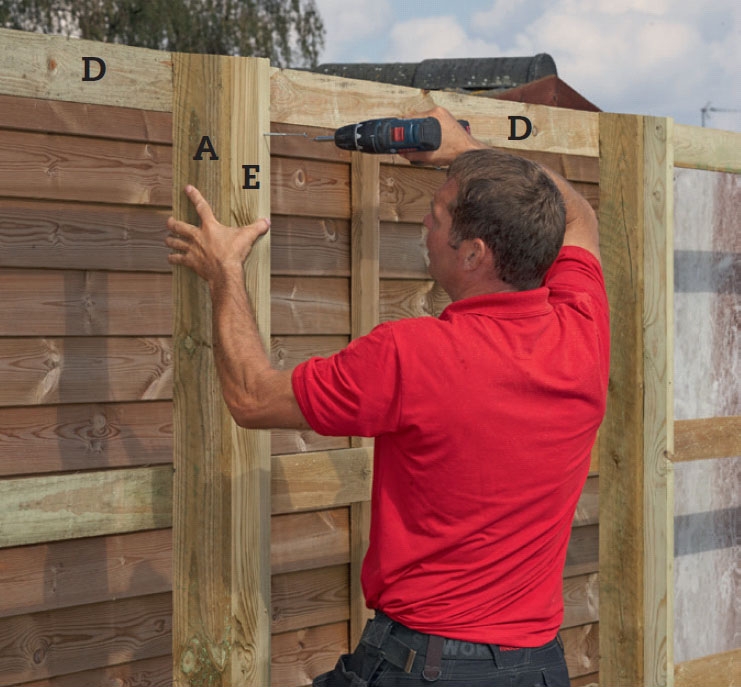

Kiinnitä ylin lauta (D) tolppien taka puolelle. Laudan yläreuna myötäi lee tolppien yläreunaa. Kiinnitä lauta 4,5 x 60 mm:n A4-ruuveilla. Kun ylin lauta on paikal laan, voi tolppien välisen jäykistelaudan poistaa.

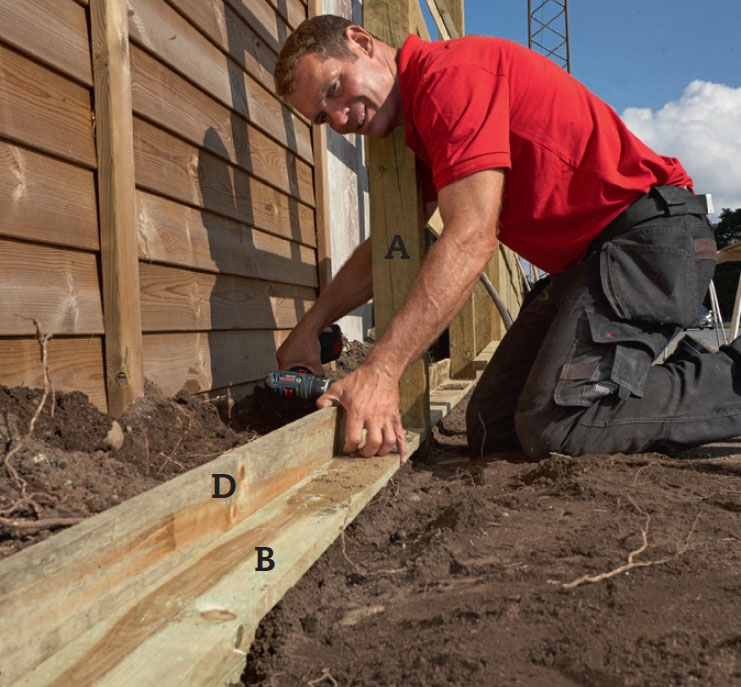

Asenna alin lauta (D) ala laudan (B) sivuun, jotta voit kiinnittää ne toisiinsa. Näin alalaudasta saadaan jäykempi, eikä se painu ja siirry paikaltaan, kun eristeet asennetaan.

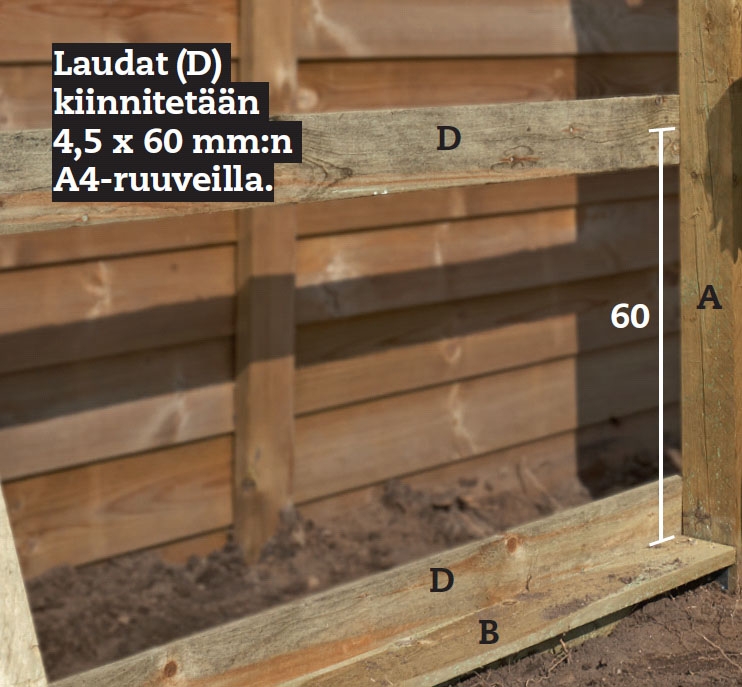

Asenna kaksi keskimmäistä lautaa (D). Ne sijoitetaan alalaudasta (B) 60 ja 120 cm:n etäisyydelle. Mitta sopii eristeiden väliin tuleviin saumakohtiin. Aidan takasivu on nyt valmis.

Jotta tolppien väliin saataisiin tilaa kolmelle eristekerrokselle, tolppien etupuolelle kiinnitetään soirot sekä pystyyn että vaakaan ylimääräiseksi kehikoksi kolmatta eristekerrosta varten. Soirot varmistavat myös, että uloin eristekerros ulottuu 30 mm tolpan yli ja kattaa raon, joka muutoin jäisi tolpan ja eris-teen väliin. Tämä on tärkeää, jotta ääni ei kulkeudu läpi.

Aidan alareuna katetaan Conchipsementtilevyillä, joten eristeiden ja maan väli saadaan siististi peitettyä. Conchip on vahva materiaali, joka kestää maakosketuksen. Voit tarvittaessa käyttää kovalevyä tmv. kohteeseen soveltuvaa levyä.

Kiinnitä soirot (E) keskelle tolppien (A) etusivua 5 x 100 mm:n ruuveilla. Sahaa soirot yläreunasta viistoon tolppien tapaan, ennen kuin kiinnität ne, sillä soirot kannattelevat myös päällyslautaa (D).

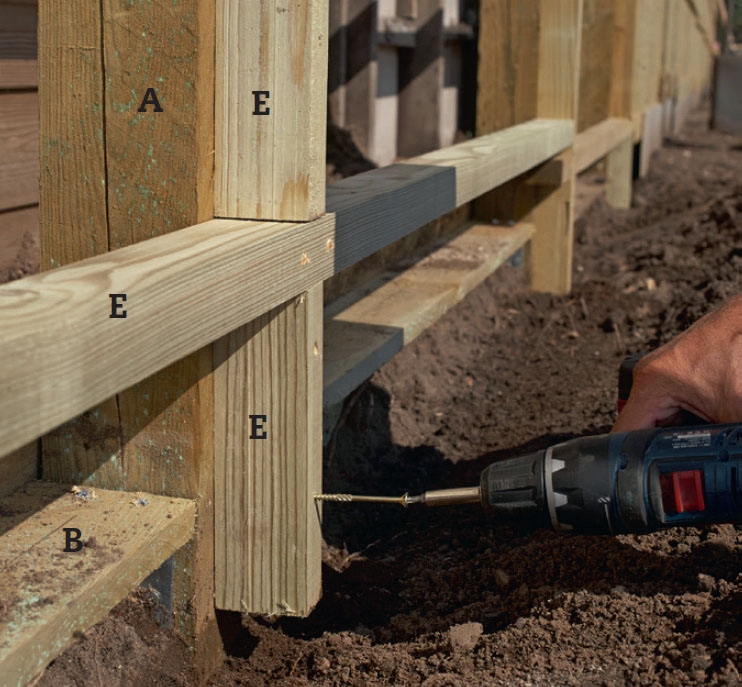

Kiinnitä soirot (E) vaakaan pystylautojen alle. Vaakasoirojen on kannateltava ulointa eristekerrosta ja ne sijoittuvat kohtaan, johon ”sokkeli” kiinnitetään. Esiporaa 5 mm:n poralla, jotta saat soiron helpommin kiinnitettyä.

Kiinnitä lyhyet soirokappaleet (E) tolppien alareunaan vaakasoirojen alapuolelta. Lyhyet kappaleet ovat noin 20 cm pitkiä, ja niitä käytetään levyjen tukemiseksi sokkeliin, jotta aita saadaan alareunasta tiiviiksi.

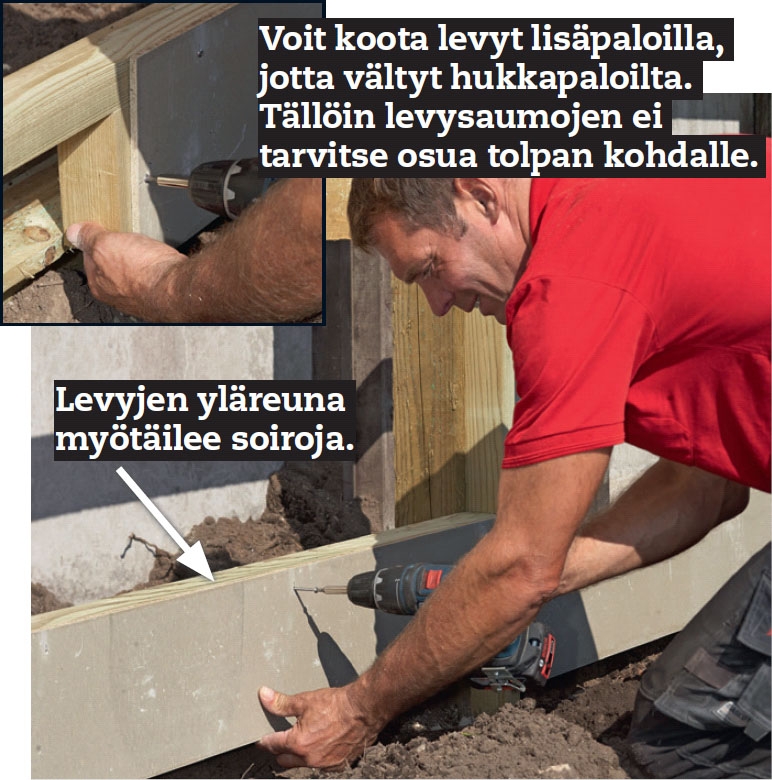

Asenna sokkelilevyt. Sahaa ne pituuteen upotussahalla, jossa on sementtilevyyn sopiva terä. Voit käyttää myös käsisahaa, mutta tämän jälkeen saha on pilalle. Esiporaa 5 mm:n poralla ja kiinnitä levyt 5 x 40 mm:n ruuveilla.

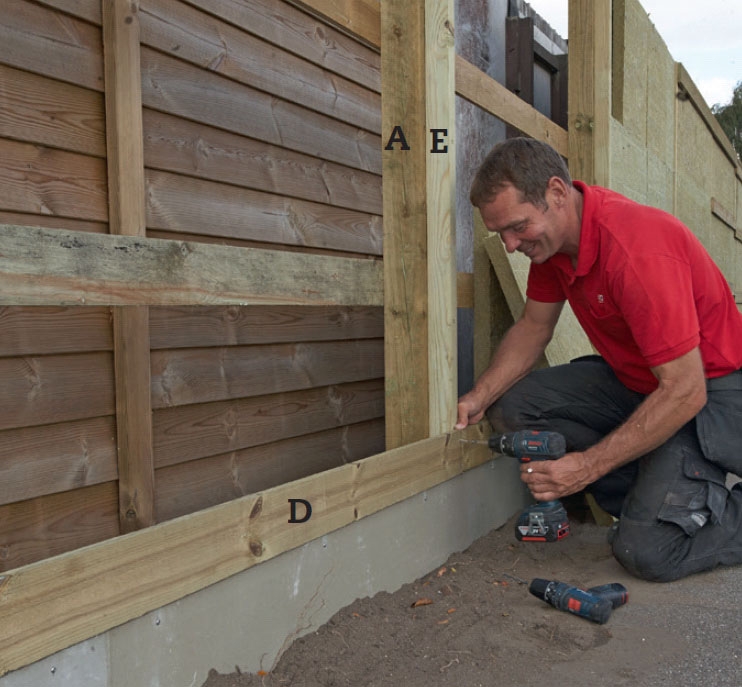

Kiinnitä alin lauta (D) tolppien etusivuun. Sijoita se niin, että se työntyy hiukan sokkelilevyjen yli ja kiinnitä se pystysoiroihin (E) 4,5 x 60 mm:n ruuveilla. Pian päästään asentamaan eristeitä!

Meluaidan eristeenä on 50 mm paksu kivivillalevy, joka asennetaan kolmeen kerrokseen. Eristelevyt ovat hyvin kiinteitä. Tämän vuoksi on tärkeää, että ne leikataan tarkasti, sillä niitä ei voi puristaa paikalleen kuten tavallisia eristelevyjä. Käytä hyvää, terävää veistä, jotta viilloista tulee suorat ja saumoista mahdollisimman tiiviit.

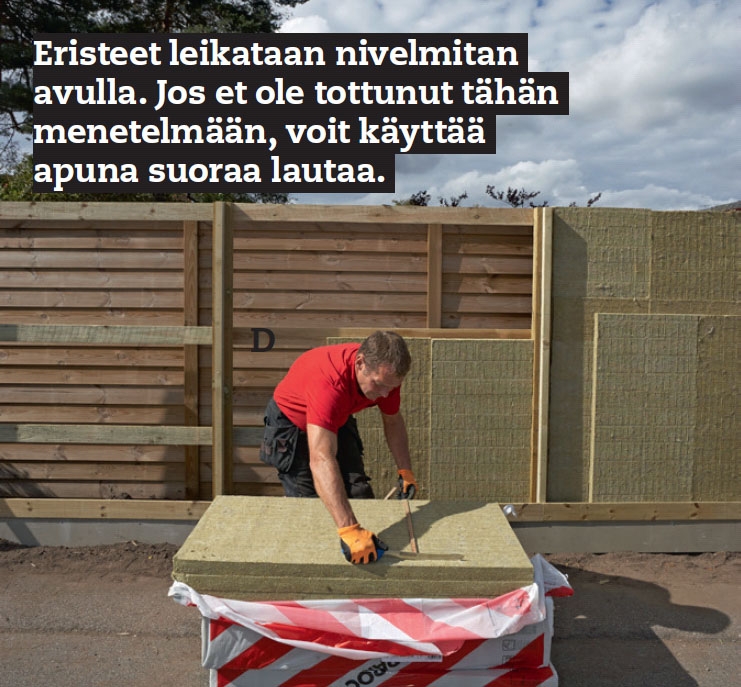

Leikkaa eristeet terävällä veitsellä. Ensimmäiseen eristekerrokseen tulee kolme levyä vierekkäin pystyasentoon. Näin eristelevyjen saumat osuvat kolmannen laudan (D) keskikohdan yli.

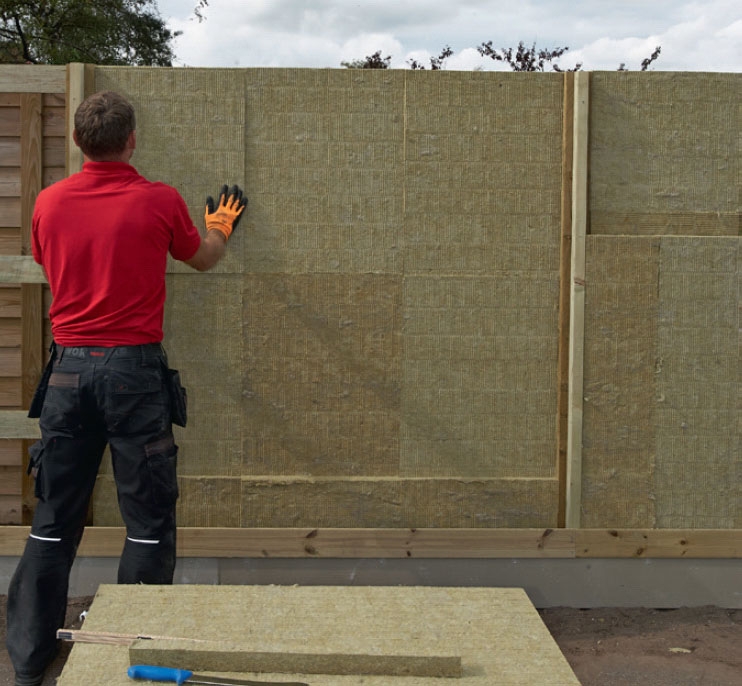

Asenna loput ensimmäisen kerroksen levyt. Ylimmät kolme levyä myötäilevät ylimmän laudan yläreunaa. Ylimmistä levyistä pois sahattava osa käytetään seuraavan kerroksen alareunassa. Näin säästytään hukkapaloilta.

Leikkaa toisen kerroksen eristeet. Ole tarkkana, että kaikkien kolmen kerroksen levysaumat limittyvät sekä korkeus- että leveyssuunnassa.

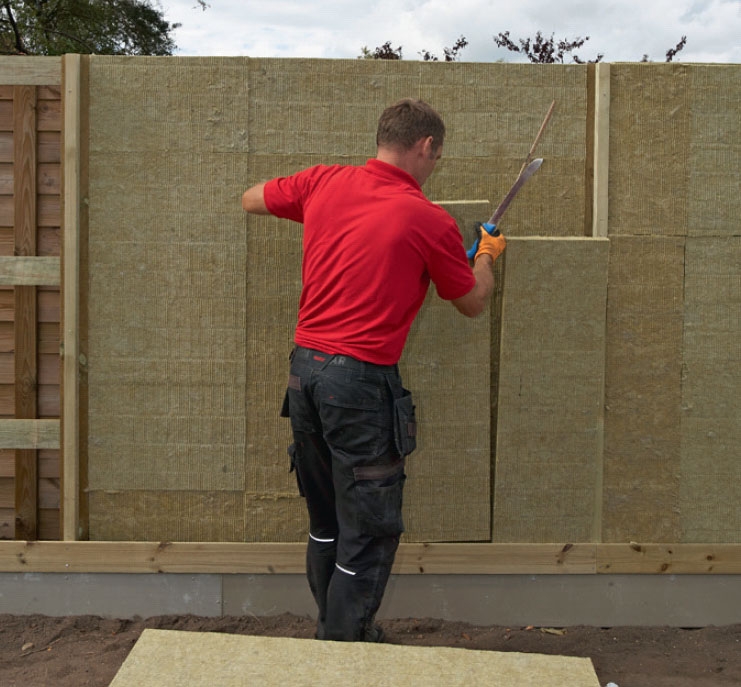

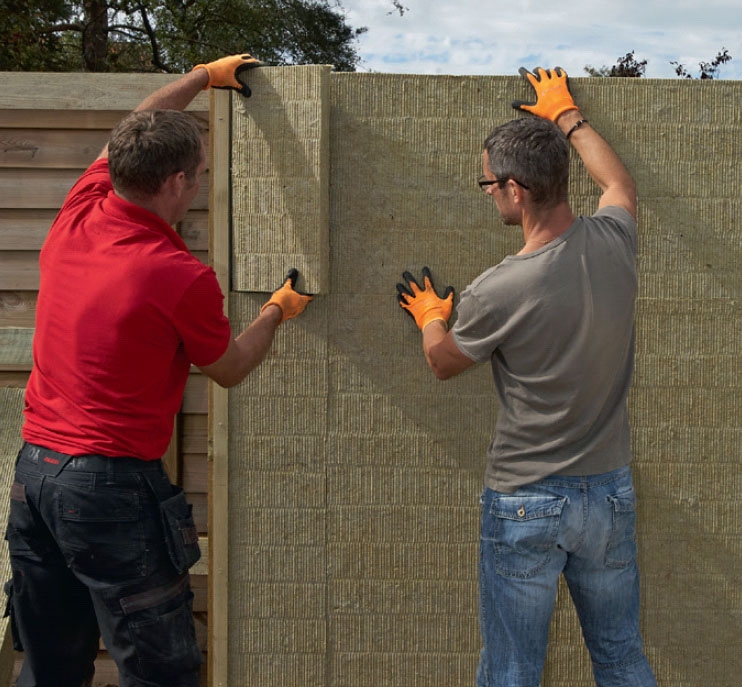

Aseta viimeiset levyt paikalleen. Saimme työhön apulaisen, mutta jos olet leikannut eristeet tarkasti, ne pysyvät itsestään paikoillaan, kunnes niiden päälle asennetaan laudat.

Jäljellä on enää päällyslaudan ja aidan etusivun neljän laudan asennus, jotta eristeet pysyvät paikallaan. Neljä lautaa jaetaan siten, että ne sijoittuvat ylös, alas ja loput kaksi tasaisesti näiden väliin, aivan kuten laudat, jotka asennettiin tolppien takasivuun. Voit käyttää etupuolella myös raudoitusverkkoa, mutta se on hieman kalliimpi ratkaisu.

Päällyslauta takaa, että eristeisiin ei valu vettä ja tolppien päät saadaan vedeltä suojaan, jotta ne kestävät kauemmin. Päälyslauta myös viimeistelee aidan siistin ilmeen.

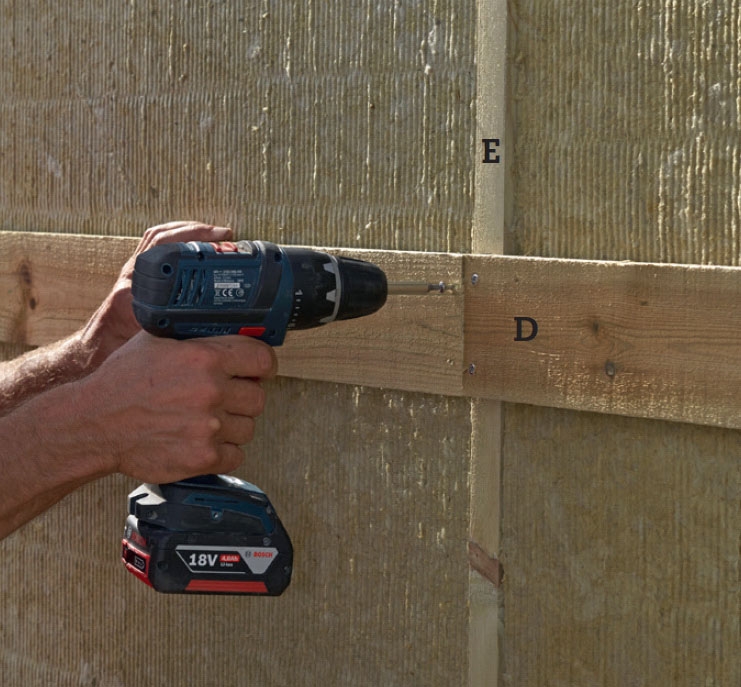

Kiinnitä laudat (D) eristeiden ulkopintaan kahdella 4,5 x 60 mm:n ruuvilla jokaiseen tolppaan. Esiporaa, jotta puu ei halkea. Älä vielä kiinnitä etusivun ylintä lautaa. Se on helpompi tehdä sitten, kun päällyslauta (F) on asennettu.

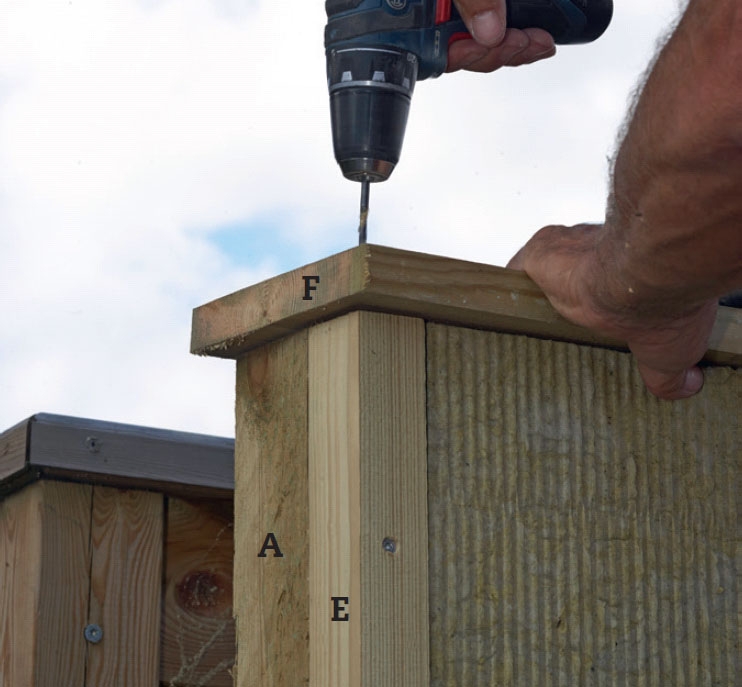

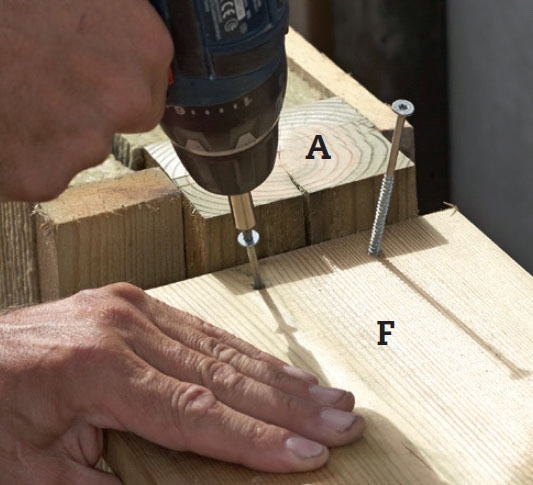

Kiinnitä päällyslauta (F). Se on sahattu niin, että se työntyy 30 mm aidan sivujen ja päätytolppien yli. Kiinnitä lauta 5 x 100 mm:n ruuveilla. Kun päällyslauta on paikallaan, kiinnitä ylin lauta (D).

Jos aita rakennetaan kaltevaan maastoon, se näyttää siisteim-mältä, jos se porrastetaan säännöllisesti maaston mukaan. Näin aita näyttää harmoniselta. Tätä aitaa pitää hiukan porrastaa, joten joka kolmas osio sijoi-tetaan 70 mm edellisiä osioita matalammalle.

Tästä voi aiheutua lisähaas-tetta, kun esim. päällyslauta (F) asennetaan. Selviät tehtävästä asentamalla laudanpätkän yhden tolpan sivuun. Näin saat laudan johonkin kiinni.

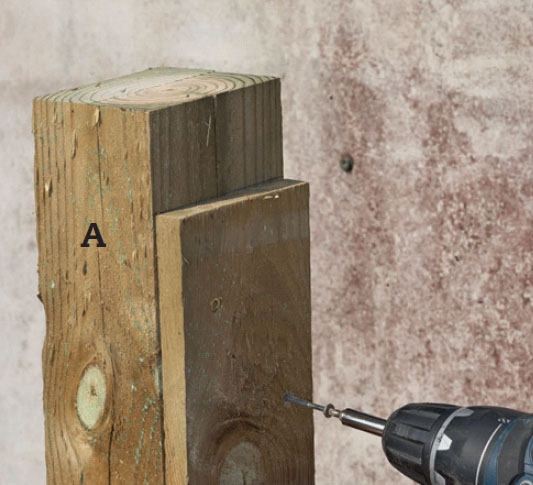

Kiinnitä laudanpätkä tolpan (A) päälle, kohtaan, jossa aidan korkeutta pitää porrastaa alas-päin. Tässä päällyslautaa (F) ei kiinnitetä tolpan päälle.

Sijoita päällyslauta (F) laudanpätkän päälle ja kiinnitä se kohtaan, mistä aita porrastuu.

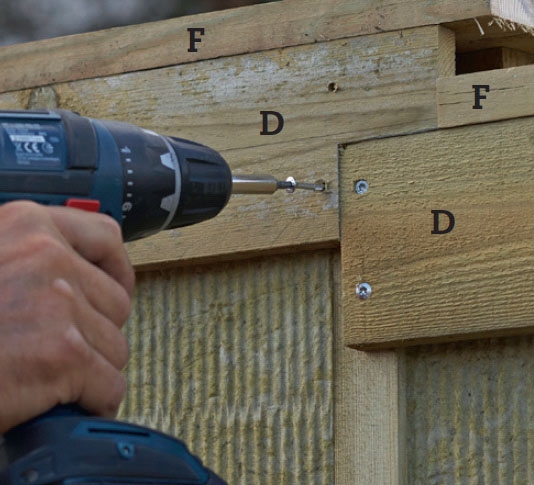

Sahaa myös ylimmän laudan (D) etusivuun lovi, jotta kahden ylimmän limitetyn laudan saumasta tulee siistin näköinen.

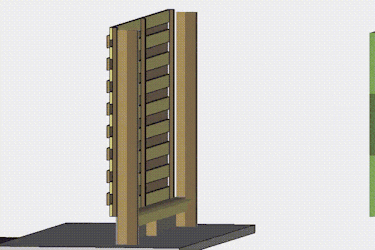

3D-mallit näyttävät rakenteen.

Klikkaa 3D-mallia avataksesi sen. Voit käännellä mallia ja katsoa kaikki piilossa olevat yksityiskohdat.

Tee Itsen asiantuntijavideot näyttävät, miten selviät vaikeista yksityiskohdista ja käytät työkaluja ja materiaaleja. Saat myös vinkkejä kokeneilta ammattilaisilta.

Täällä ovat videot, jotka ovat oleellisia tämän projektin kannalta.

Voit käyttää myös muita materiaaleja, jotka sopivat tarkoituksiisi paremmin.

Tee Itsen materiaalioppaassa on yli 500 materiaalia. Voit selata opasta ja katsoa, mitä muita materiaaleja voisit käyttää:

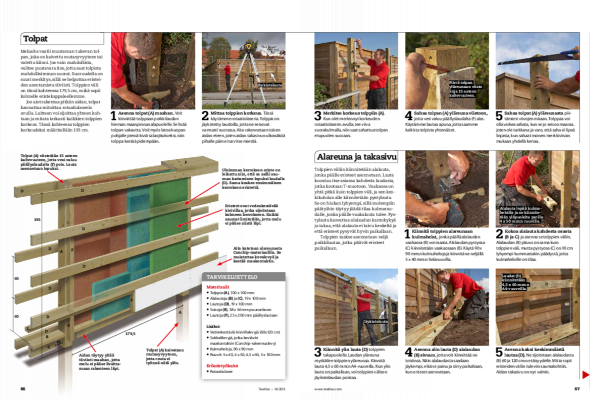

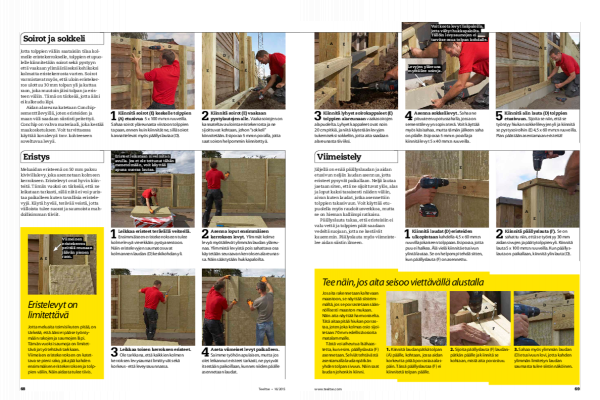

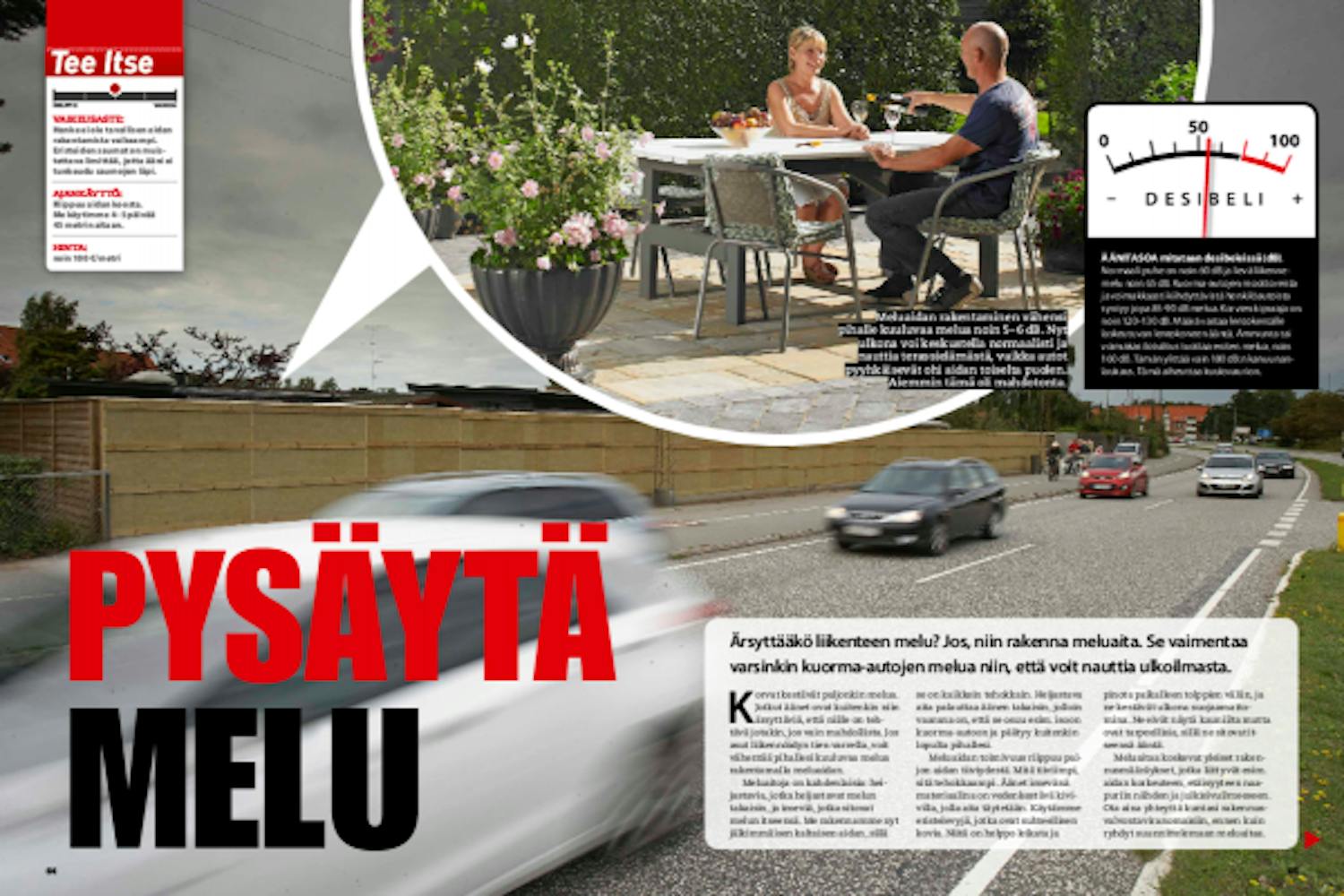

Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
