Johdanto
Ohjeet
01

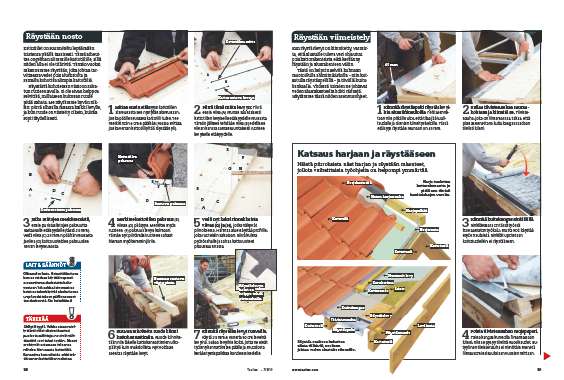

Räystään nosto
7
Vaihe

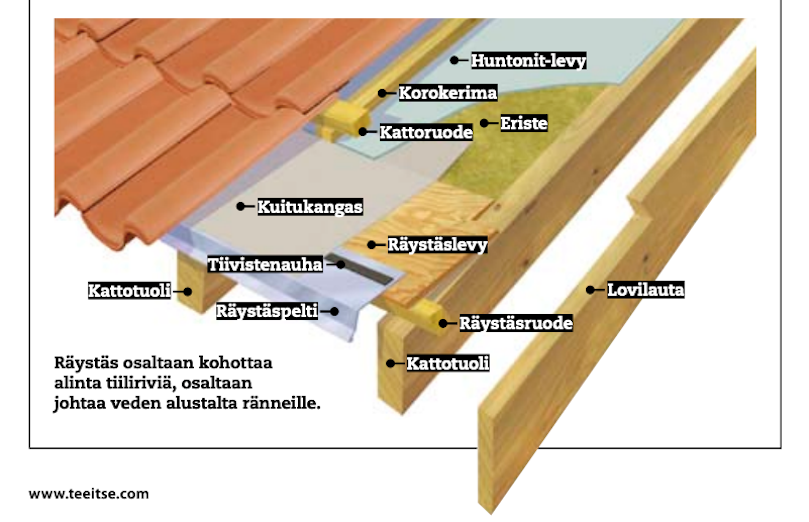

Kattotiilet on suunniteltu lepäämään toistensa päällä tasaisesti. Tämä aiheut-taa ongelman alimmille kattotiilille, sillä niiden alla ei ole tiiliriviä. Tämän vuoksi rakennamme räystään, joka johtaa tar-vittaessa vedet pois aluskatolta ja samalla kohottaa alimpia kattotiiliä.
Räystästä kohotetaan viistoon saha-tun ruoteen avulla. Ei ole aivan helppoa selvittää, millaiseen kulmaan ruode pitää sahata. Me näytämme hyvän nik-sin: piirrä alhaalla maassa kaikki levylle, ja kun ruode on viistetty oikein, kulma sopii täydellisesti.

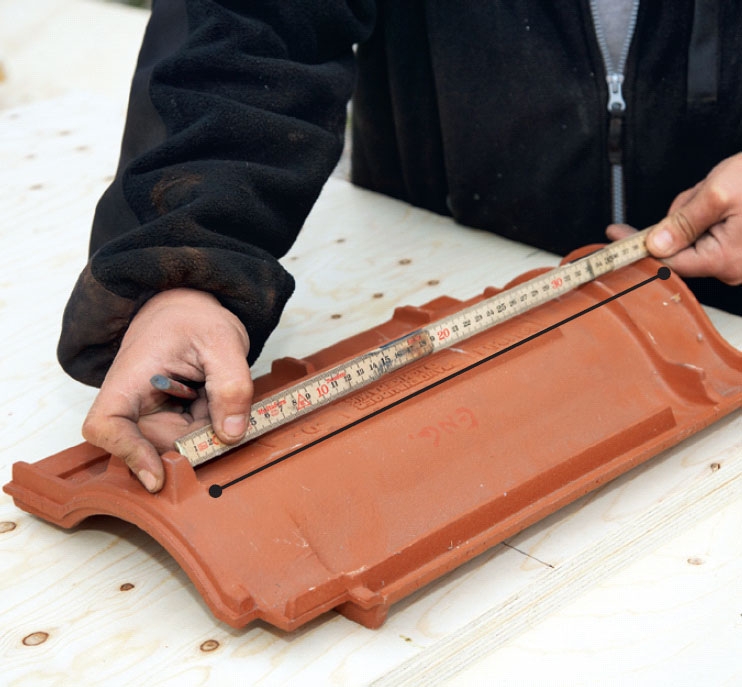

Mittaa ensin etäisyys kattotiilen alareunasta sen nystyrän alareunaan, jonka päälle seuraava kattotiili tulee. Tee merkki noin 6 cm:n päähän (vastaa mittaa, jonka verran kattotiili yltää räystään yli).

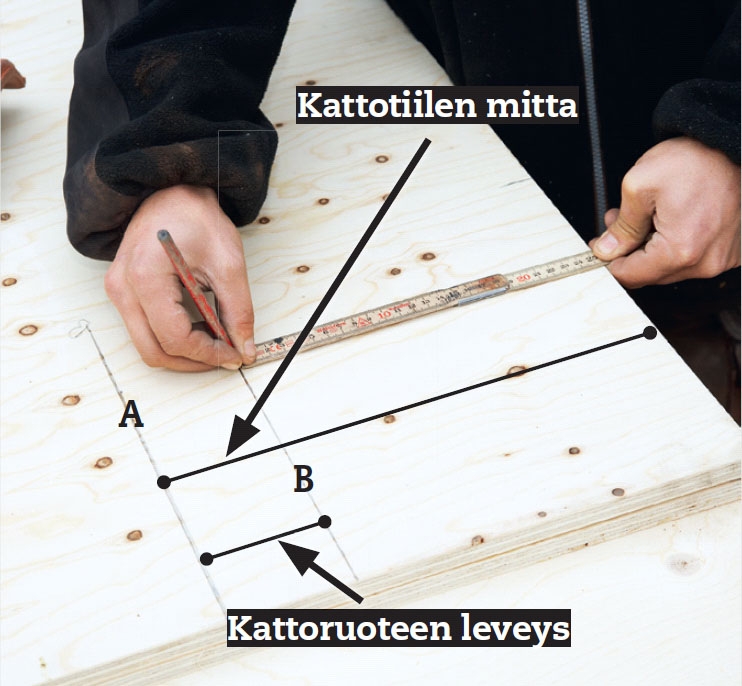

Piirrä tämä mitta levyyn: Piirrä ensin viiva (A) reunan suuntaisesti kattotiilen levyiselle etäisyydelle reunasta. Tämän jälkeen tehdään viiva (B) edellisen viivan kanssa samansuuntaisesti ruoteen levyiselle etäisyydelle.

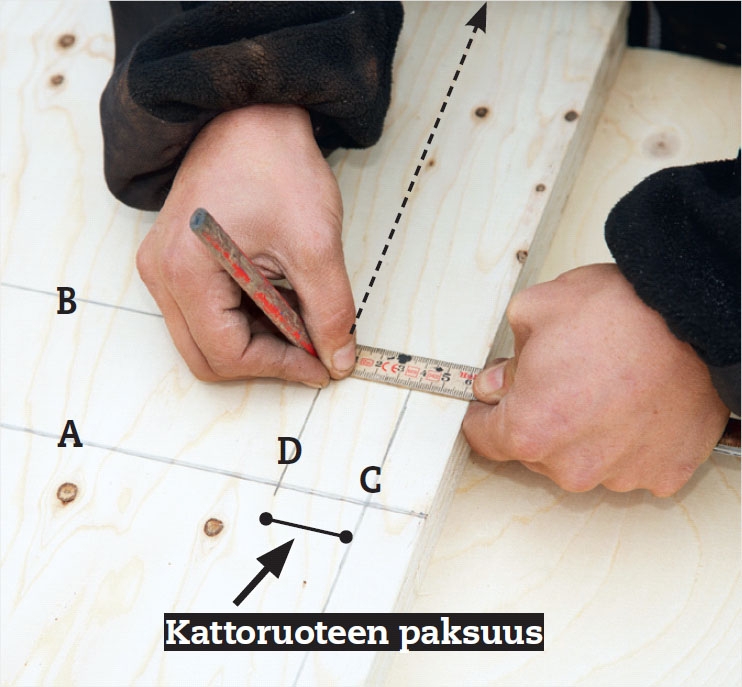

Jatka mittojen merkitsemistä, ensin puristuslistojen paksuutta vastaavalle etäisyydelle (tässä 25 mm). Vedä viiva (C) 25 mm:n päähän reunasta ja viiva (D) kattoruoteiden paksuuden verran levyreunasta.

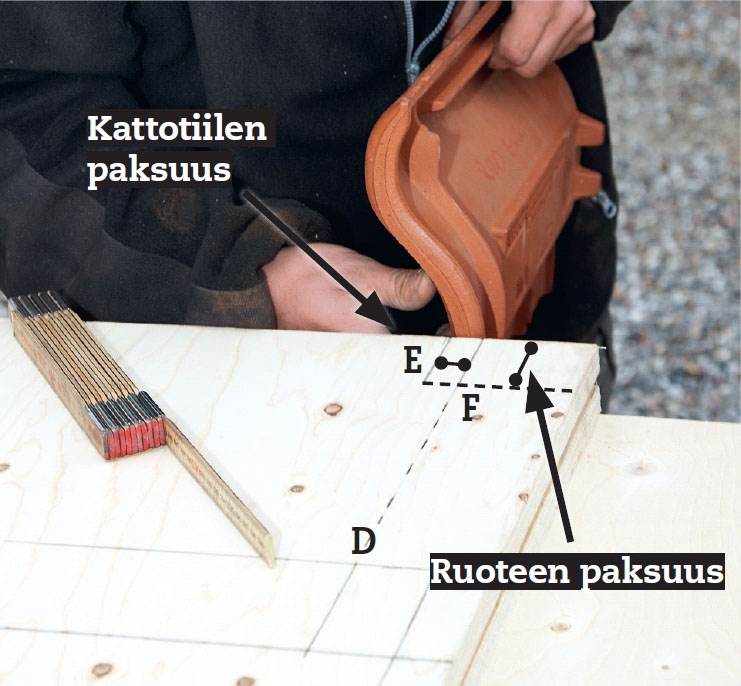

Merkitse kattotiilen paksuus (E) viivan (D) päätyyn. Merkitse myös ruoteen (F) paksuus levyn kulmaan. Tämän nyt piirtämäsi ruoteen sahaat hieman myöhemmin jiiriin.
Vedä nyt kaksi rinnakkaista viivaa (G) ja (H), jotka näkyvät piirroksessa. Harmaa alue näyttää profiilin, joka ruoteisiin sahataan. Siirrä kulma pyörösahalle ja sahaa kattoruoteet pituussuunnassa.

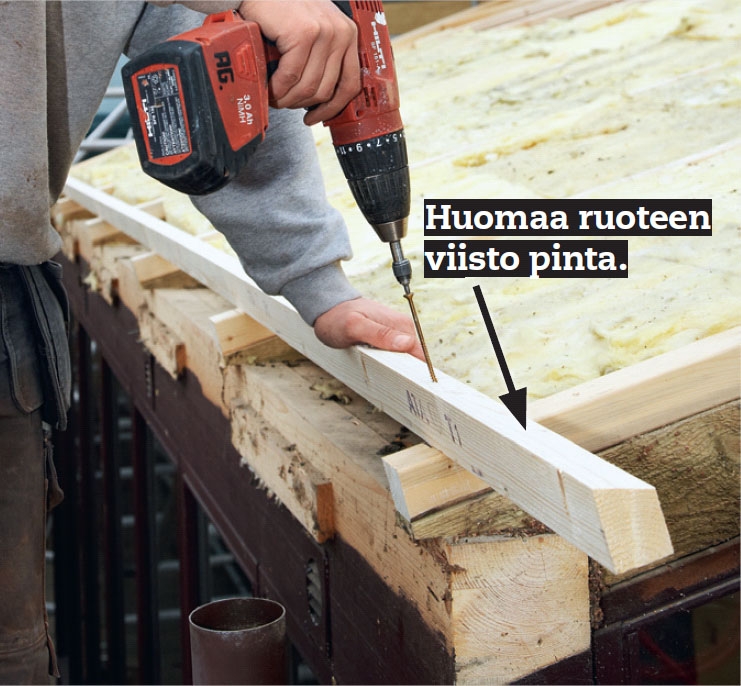

Ruuvaa mitoitettu ruode kiinni kattokannattimiin. Ruode kiinnite-tään niin lähelle kattokannattimien ulko-päätyä kuin mahdollista. Nyt voidaan asentaa räystään levyt.
02
Räystään viimeistely
4
Vaihe
Kun räystäslevyt on kiinnitetty, varmis-ta, että alustalle tuleva vesi ohjautuu pois kattorakenteista eikä keräänny räystään ja alusrakenteen väliin.
Tästä on helpoin selvitä kulmaan muotoillulla alumiinikiskolla - niin kutsutulla räystäspellillä - ja tiiviillä kuitu-kankaalla. Yhdessä toimien ne johtavat veden alusrakenteelta kohti rännejä. Näytämme tässä niiden asennusohjeet.
Kiinnitä räystäspelti räystäslevyi-hin alumiininauloilla. Pelti asennetaan niin pitkälle ulos, että tilaa jää tuuli-laudalle ja rännien kiinnitysheloille. Tässä etäisyys räystään reunaan on 45 mm.

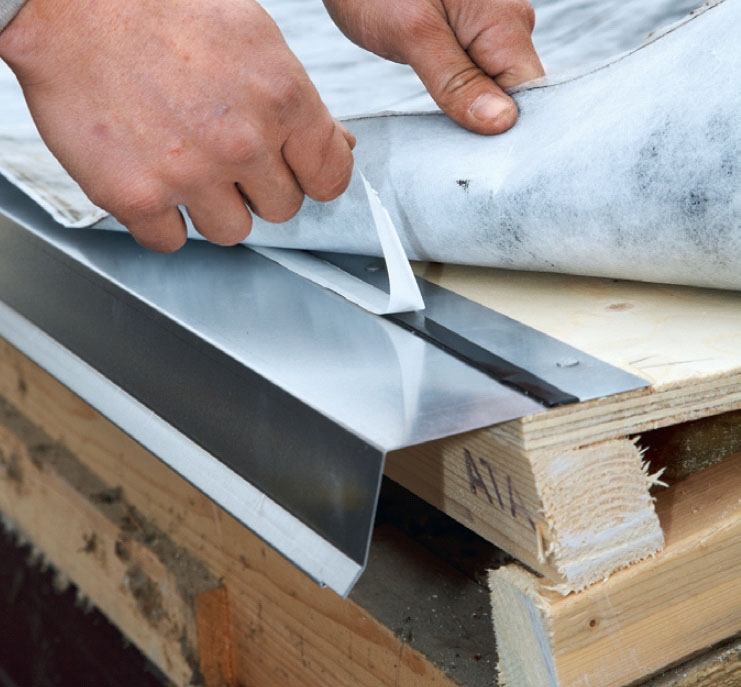

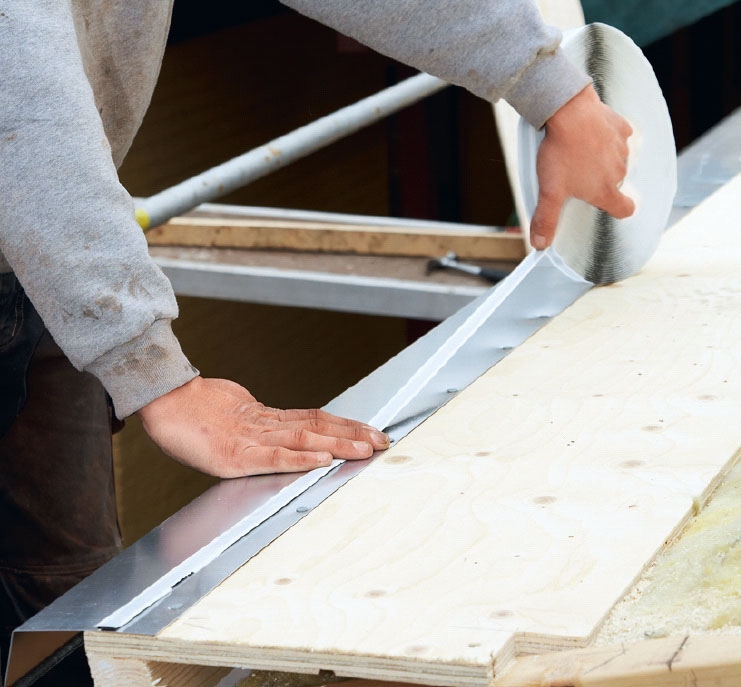

Rullaa tiivistenauhaa sauma-kohtaan ja kiinnitä se. Tiiviste-nauha, joka on liimamassaa, takaa, että pian asennettava kuitukangas saadaan tiiviisti kiinni.

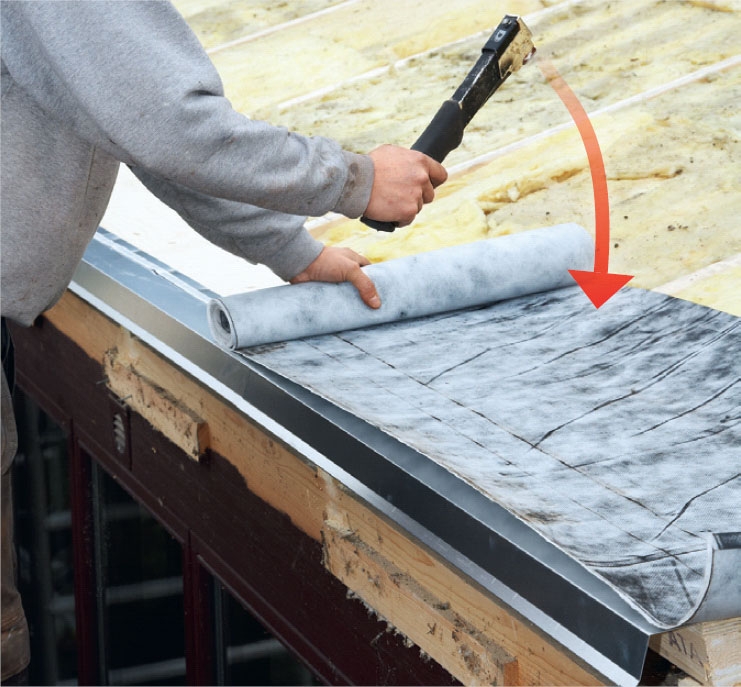

Kiinnitä kuitukangas sinkilöillä. Sinkilävasara on tässä työssä korvaamaton työkalu, mutta voit käyttää myös naulainta. Sinkilät upotetaan kattotuoleihin, ei räystääseen.
03

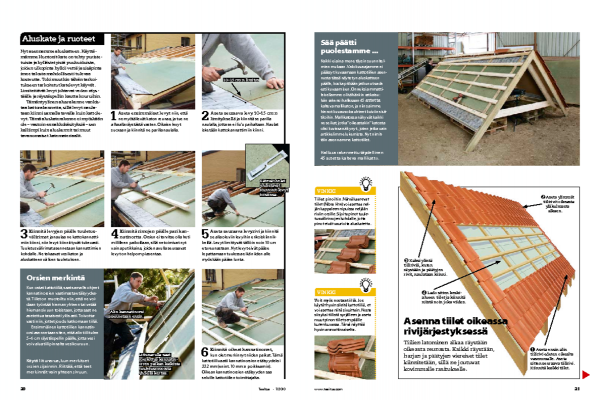

Aluskate ja ruoteet
6
Vaihe
Nyt asennamme aluskatteen. Käyttä-mämme Huntonit-kate on tehty puriste-tuista ja kyllästetyistä puukuiduista, joiden ulkopinta hylkii vettä ja sisäpinta imee talosta mahdollisesti tulevaa kosteutta. Toki muutkin tähän tarkoi-tukseen tarkoitetut katelevyt käyvät. Limitettävät levyt johtavat veden räys-täälle ja räystäspellin kautta kouruihin.
Tämäntyylinen alusrakenne vankis-taa kattorakennetta, sillä levyt naula-taan kiinni samalla tavalla kuin kattole-vyt. Tämä aluskaterakenne ei myöskään ole - vastoin ennakkokäsityksiä - sen kalliimpi kuin aluskermit tai muut tavanomaiset katemateriaalit.
Aseta ensimmäiset levyt niin, että ne myötäilevät katon reunaa, ja tue ne alhaalla räystästä vasten. Oikaise levyt suoraan ja kiinnitä ne parilla naulalla.

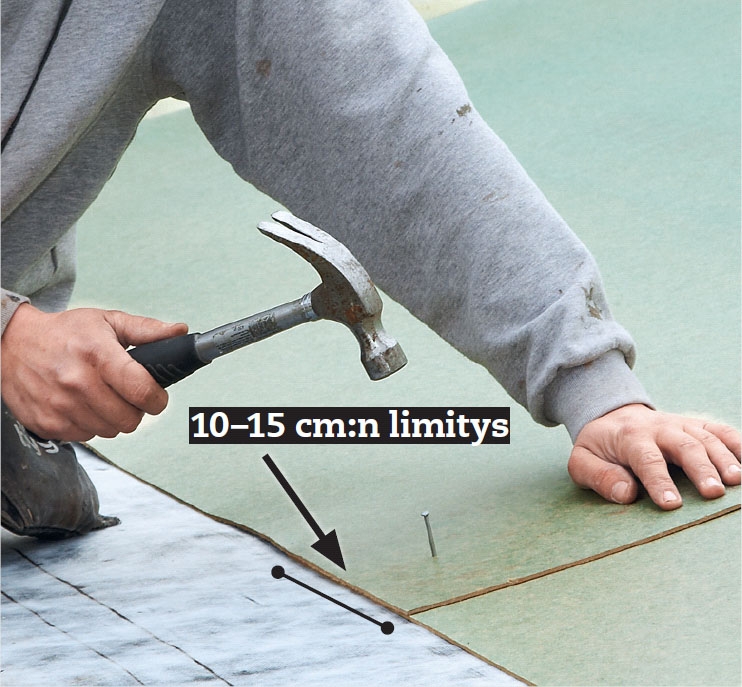

Aseta seuraava levy 10-15 cm:n limityksellä ja kiinnitä se parilla naulalla, jotta se ei liu’u paikaltaan. Naulat isketään kattokannattimiin kiinni.

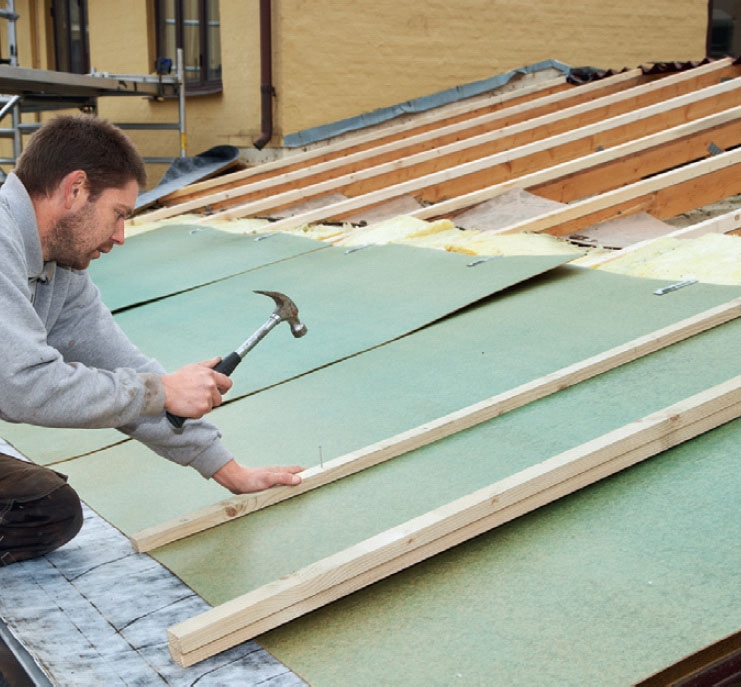

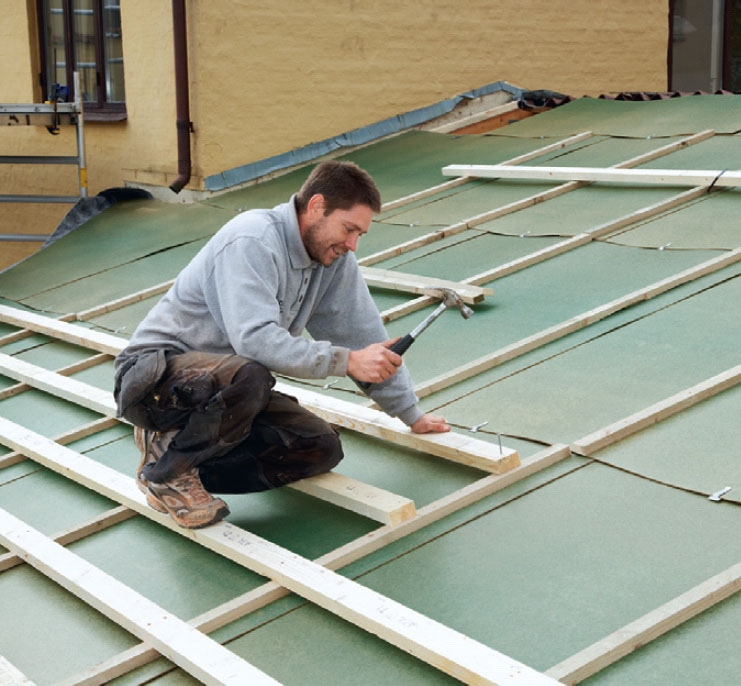

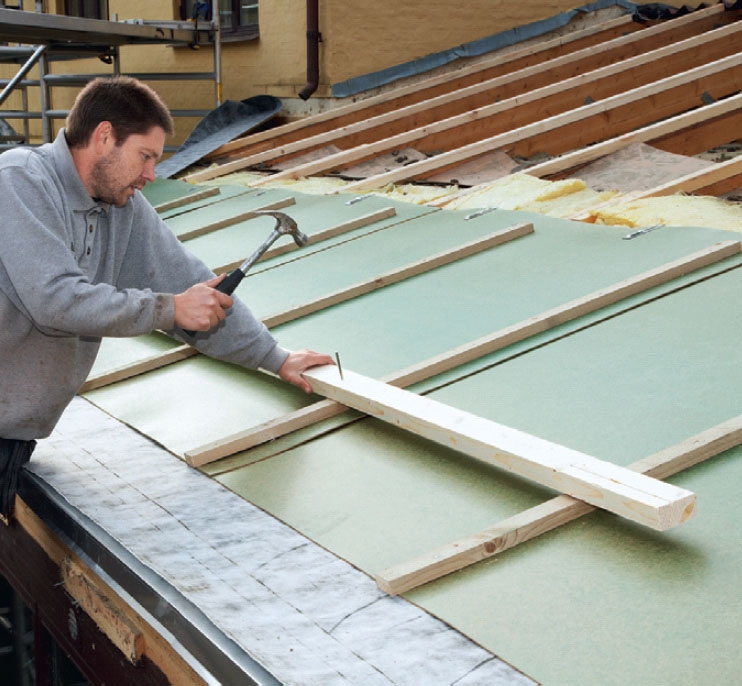

Kiinnitä levyjen päälle tuuletus-välirimat ja naulaa ne kattokannatti-miin kiinni, niin levyt kiinnittyvät tukevasti. Tuuletusvälirimat asennetaan kannattimien kohdalle. Ne takaavat vesikaton ja aluskatteen välisen tuuletuksen.

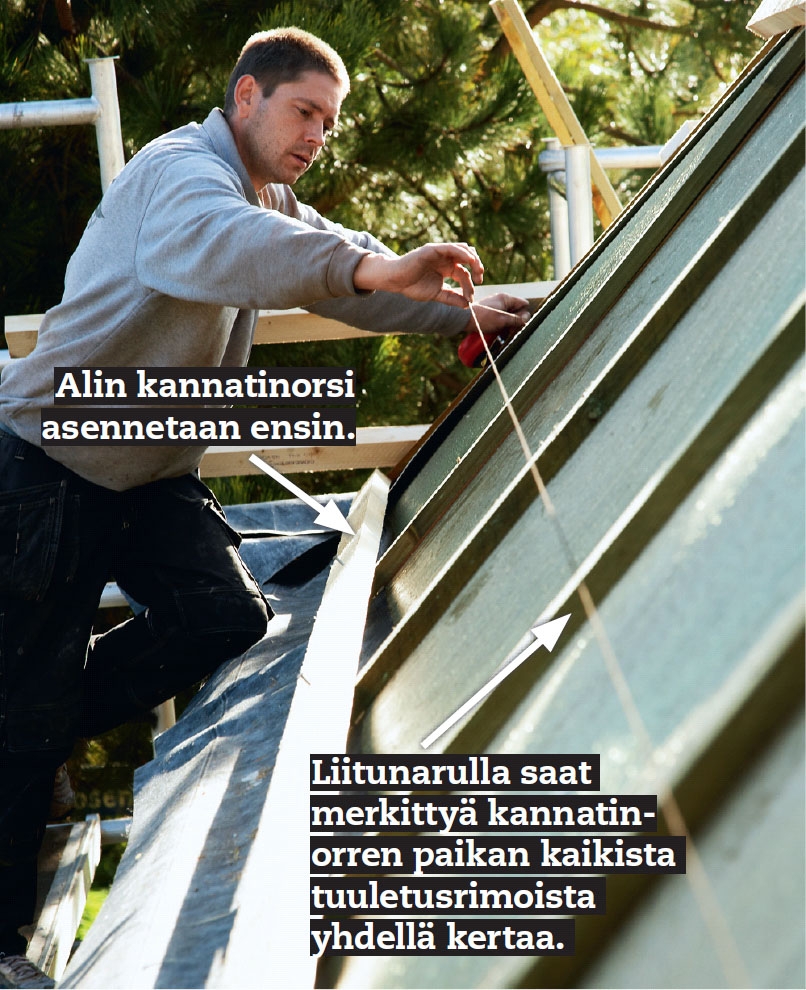

Kiinnitä rimojen päälle pari kan-natinortta. Orsien ei tarvitse olla heti millilleen paikoillaan, sillä ne toimivat nyt vain aputikkaina, joiden avulla seuraavat levyt on helpompi asentaa.

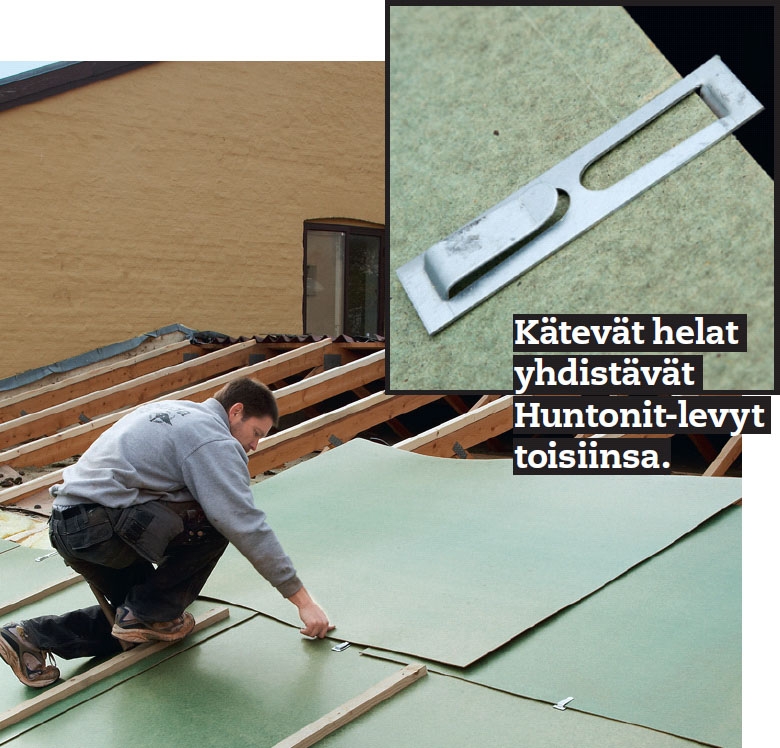

Aseta seuraava levyrivi ja kiinnitä se alla oleviin levyihin erikoiskiinnik-keillä. Levyt limittyvät tällöin noin 10 cm etureunastaan. Nyt levyt eivät pääse lepattamaan tuulessa eikä niiden alle myöskään pääse lunta.
04

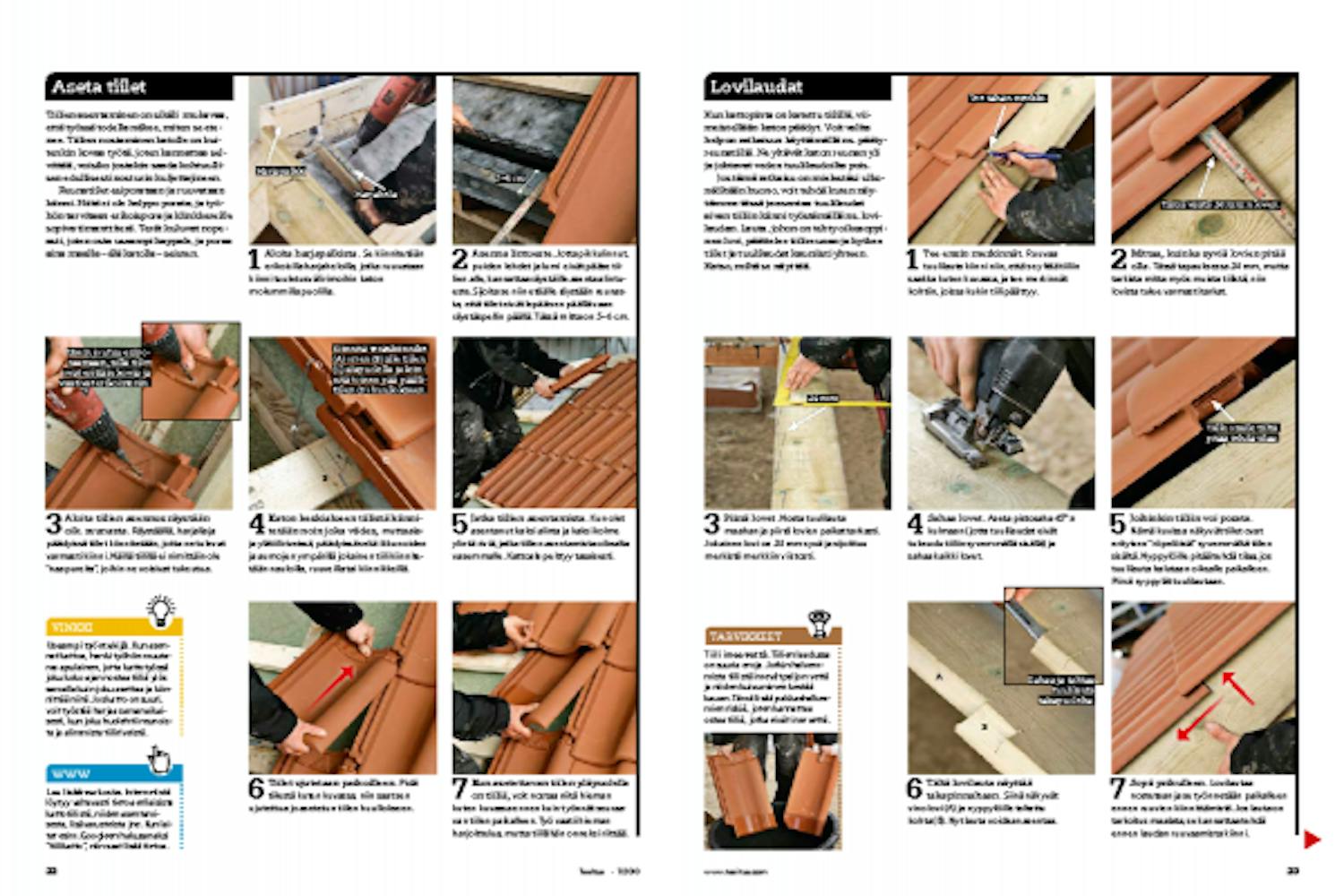

Aseta tiilet
7
Vaihe
Tiilien asentaminen on sikäli mukavaa, että työssä todella näkee, miten se ete-nee. Tiilien nostaminen katolle on kui-tenkin kovaa työtä, joten kannattaa sel-vittää, voisiko jostakin saada kohtuulli-sen edullisesti nosturin kuljettajineen.

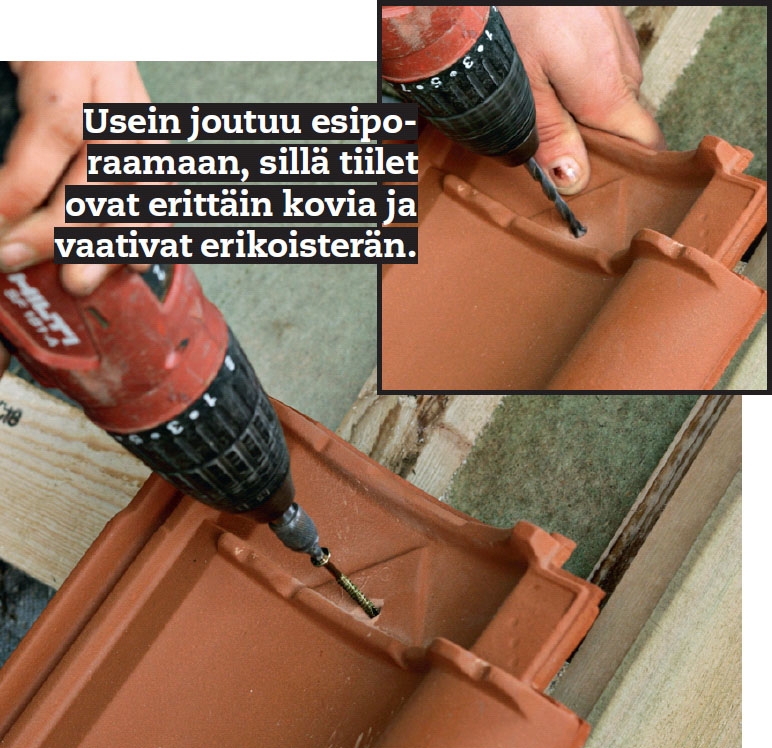

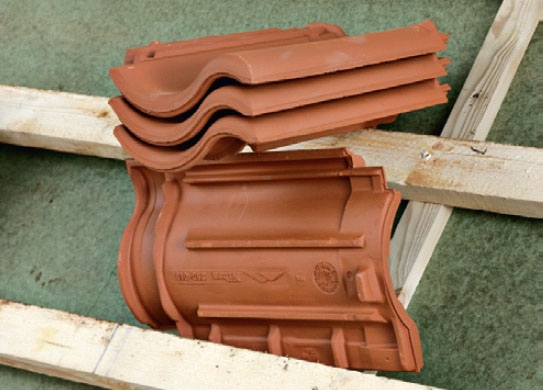

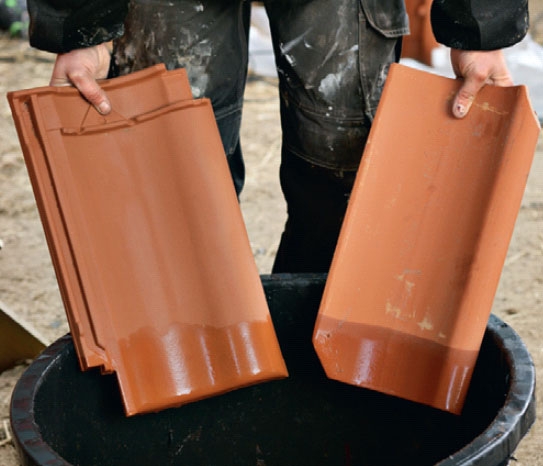

Reunatiilet esiporataan ja ruuvataan kiinni. Niitä ei ole helppo porata, ja työ-hön tarvitaan erikoispora ja klinkkereille sopiva timanttiterä. Terät kuluvat nope-asti, joten osta useampi kappale, ja poraa aina maalla - älä katolla - seisten.

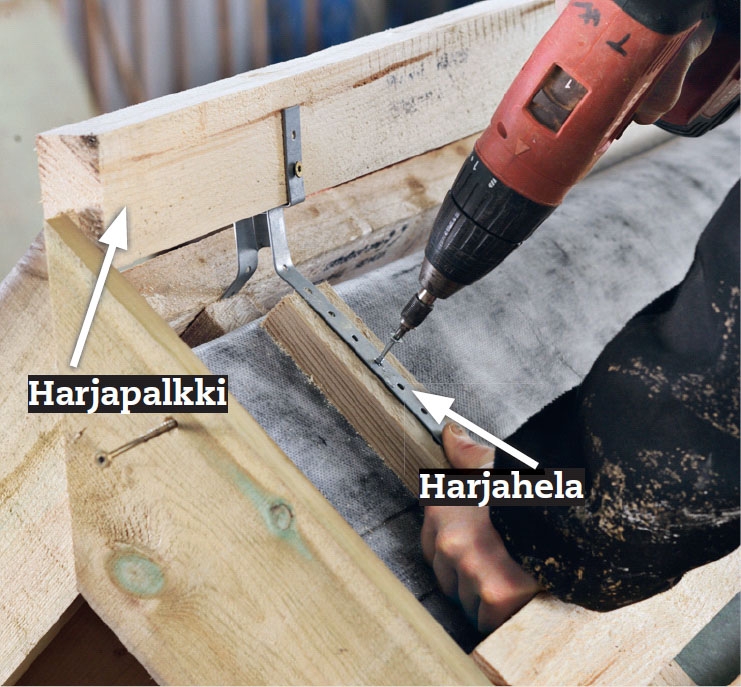

Aloita harjapalkista. Se kiinnitetään erikoisilla harjaheloilla, jotka ruuvataan kiinni tuuletusvälirimoihin katon molemmilla puolilla.

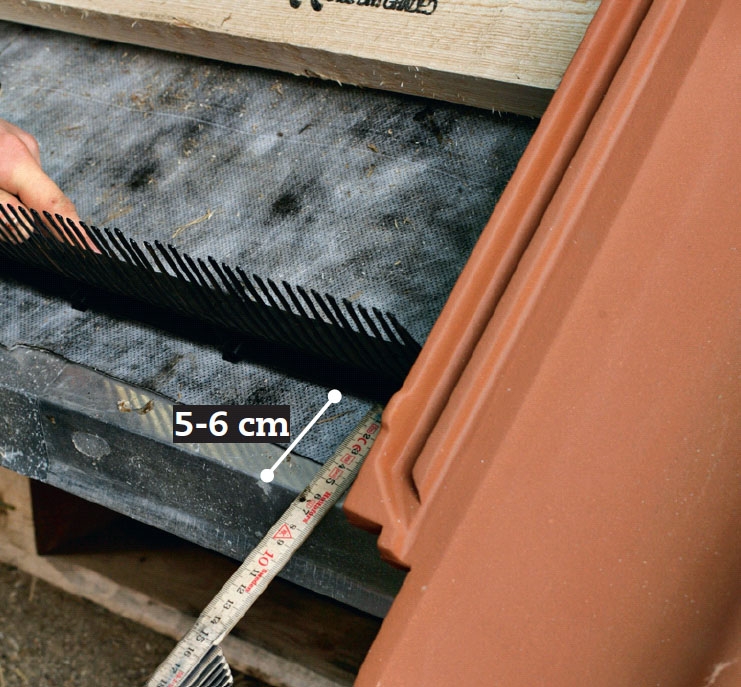

Asenna lintueste. Jotta pikkulinnut, puiden lehdet ja lumi eivät pääse tii-lien alle, kannattaa räystäille asentaa lintu-este. Sijoita se niin etäälle räystään reunas-ta, että tiilet eivät lepää sen päällä vaan räystäspellin päällä. Tässä mitta on 5-6 cm.
Aloita tiilien asennus räystään oik. reunasta. Räystäällä, harjalla ja päädyissä tiilet kiinnitetään, jotta ne tulevat varmasti kiinni. Näillä tiilillä ei nimittäin ole ”naapureita”, joihin ne voisivat tukeutua.
Katon keskialueen tiilistä kiinni-tetään noin joka viides, mutta alaja ylätiiliriveissä, päädyissä sekä ikkunoiden ja aumojen ympärillä jokainen tiili kiinnite-tään nauloilla, ruuveilla tai kiinnikkeillä.
Jatka tiilien asentamista. Kun olet asentanut kaksi alinta ja kaksi kolme ylintä riviä, jatka tiilien asentamista oikealta vasemmalle. Kattoala peittyy tasaisesti.

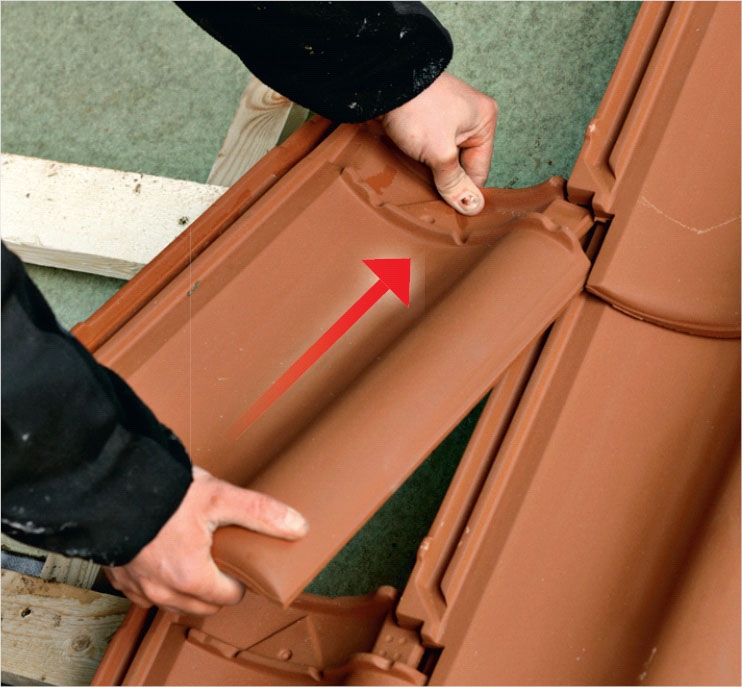

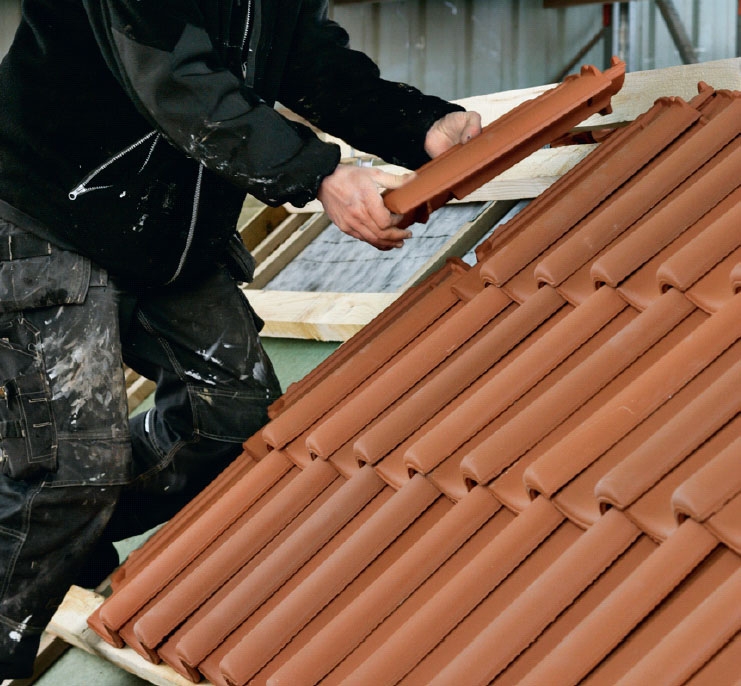

Tiilet ujutetaan paikoilleen. Pidä tiilestä kuten kuvassa, niin saat sen ujutettua jo asetetun tiilen huullokseen.
05
Lovilaudat
7
Vaihe
Kun kattopinta on katettu tiilillä, viimeistellään katon päädyt. Voit valita helpon ratkaisun käyttämällä ns. pääty-reunatiiliä. Ne yltävät katon reunan yli ja johtavat veden tuulilaudoilta pois.
Jos tämä ratkaisu on mielestäsi ulko-näöltään huono, voit tehdä kuten näy-tämme tässä ja asentaa tuulilaudat aivan tiiliin kiinni työstämällä ns. lovi-laudan. Lauta, johon on tehty oikeaoppi-nen lovi, päättelee tiilireunan ja kytkee tiilet ja tuulilaudat kauniisti yhteen. Katso, miltä se näyttää.

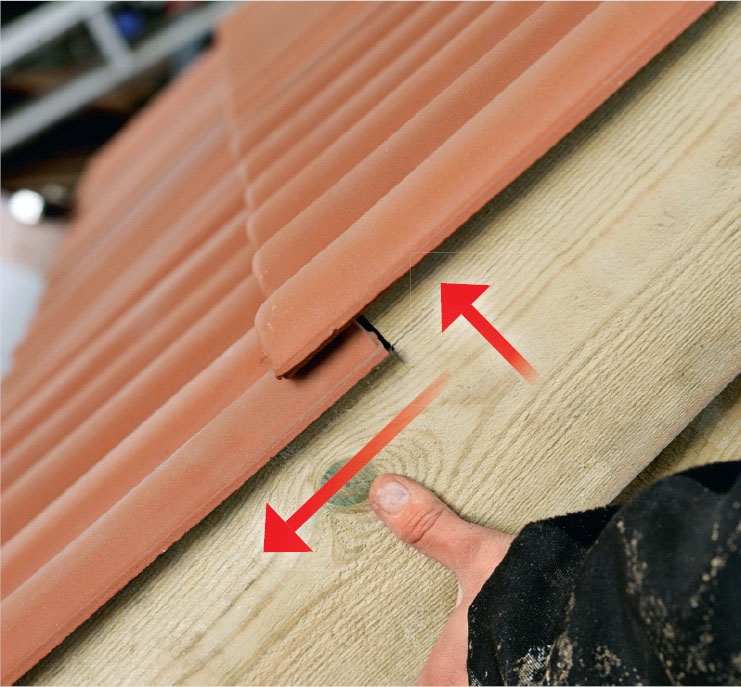

Tee ensin merkinnät. Ruuvaa tuulilauta kiinni niin, että se yltää tiiliin saakka kuten kuvassa, ja tee merkinnät kohtiin, joissa kukin tiili päättyy.

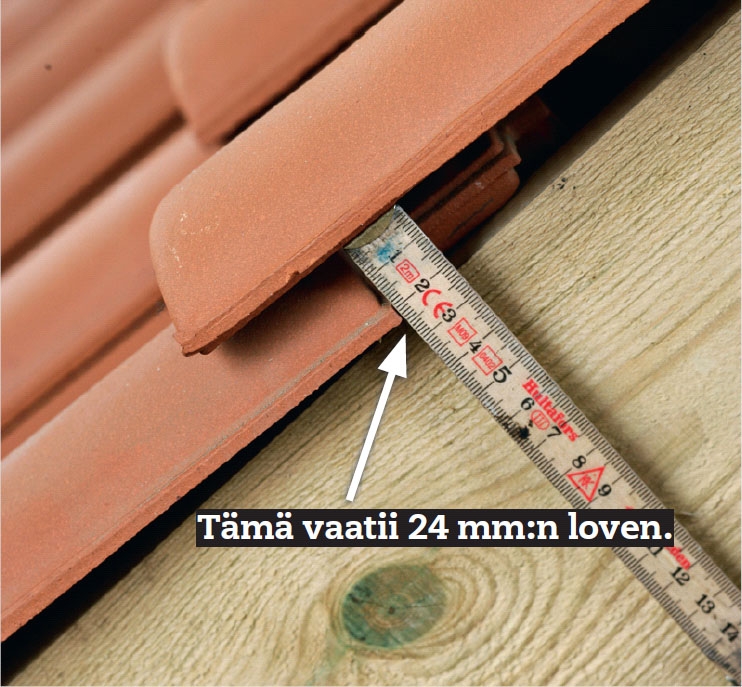

Mittaa, kuinka syviä lovien pitää olla. Tässä tapauksessa 24 mm, mutta tarkista mitta myös muista tiilistä, niin lovista tulee varmasti tarkat.

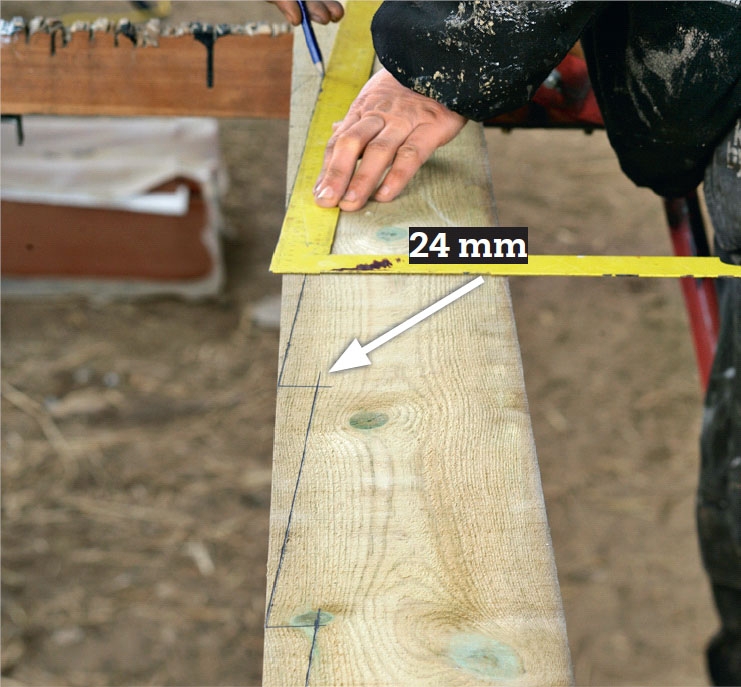

Piirrä lovet. Nosta tuulilauta maahan ja piirrä lovien paikat tarkasti. Jokainen lovi on 24 mm syvä ja sijoittuu merkistä merkkiin viistosti.

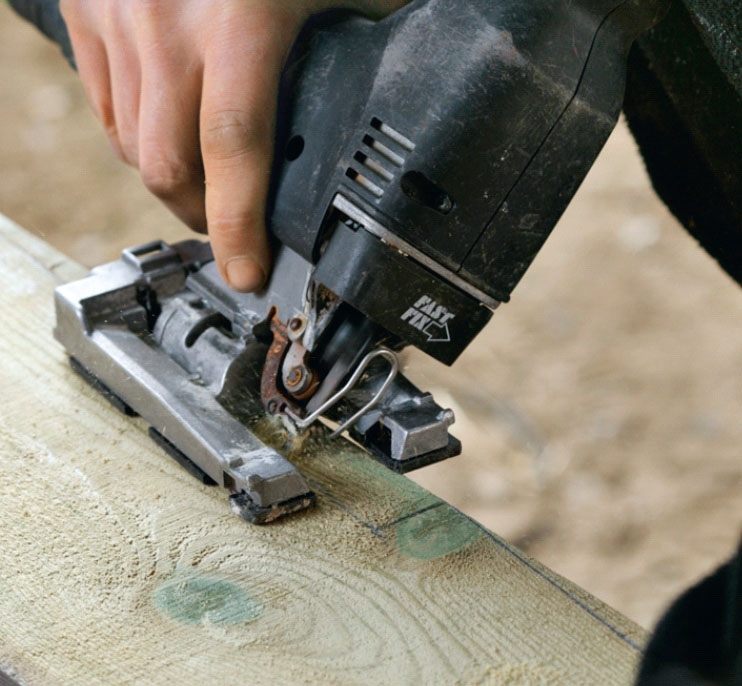

Sahaa lovet. Aseta pistosaha 45°:n kulmaan (jotta tuulilaudat eivät tukeudu tiiliin syvemmällä sisällä) ja sahaa kaikki lovet.
Joihinkin tiiliin voi porata. Nämä kuvissa näkyvät tiilet ovat erityisen ”röpelöisiä” syvemmältä tiilen sisältä. Nyppylöille pitää tehdä tilaa, jos tuulilauta halutaan oikealle paikalleen. Piirrä nyppylät tuulilautaan.

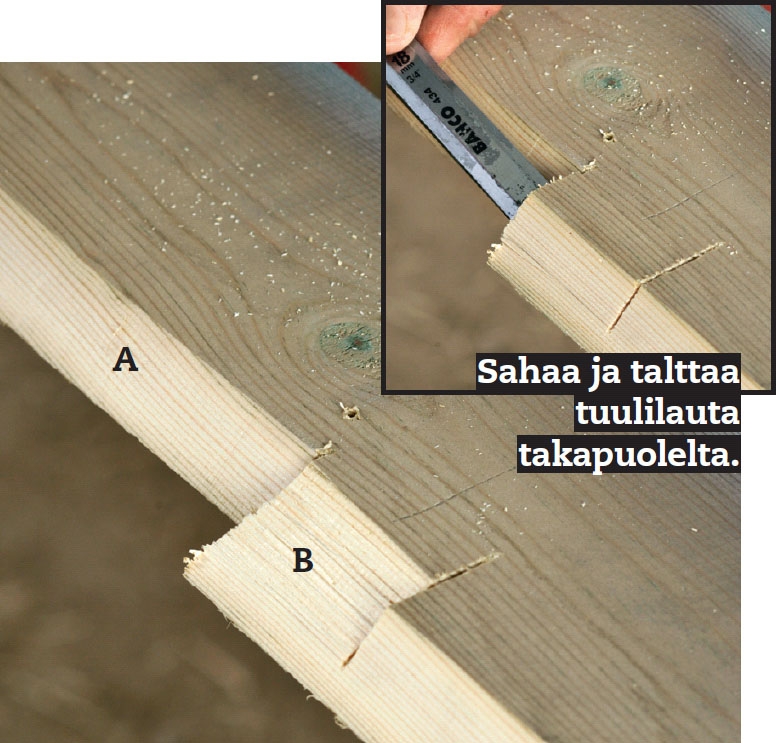

Tältä lovilauta näyttää takapinnaltaan. Siinä näkyvät vino lovi (A) ja nyppylöille taltattu kohta (B). Nyt lauta voidaan asentaa.
06

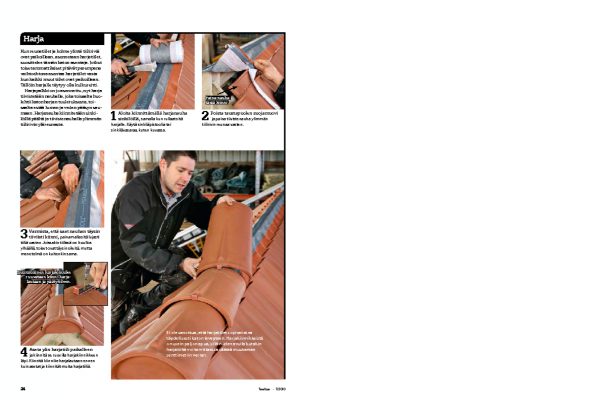

Harja
4
Vaihe

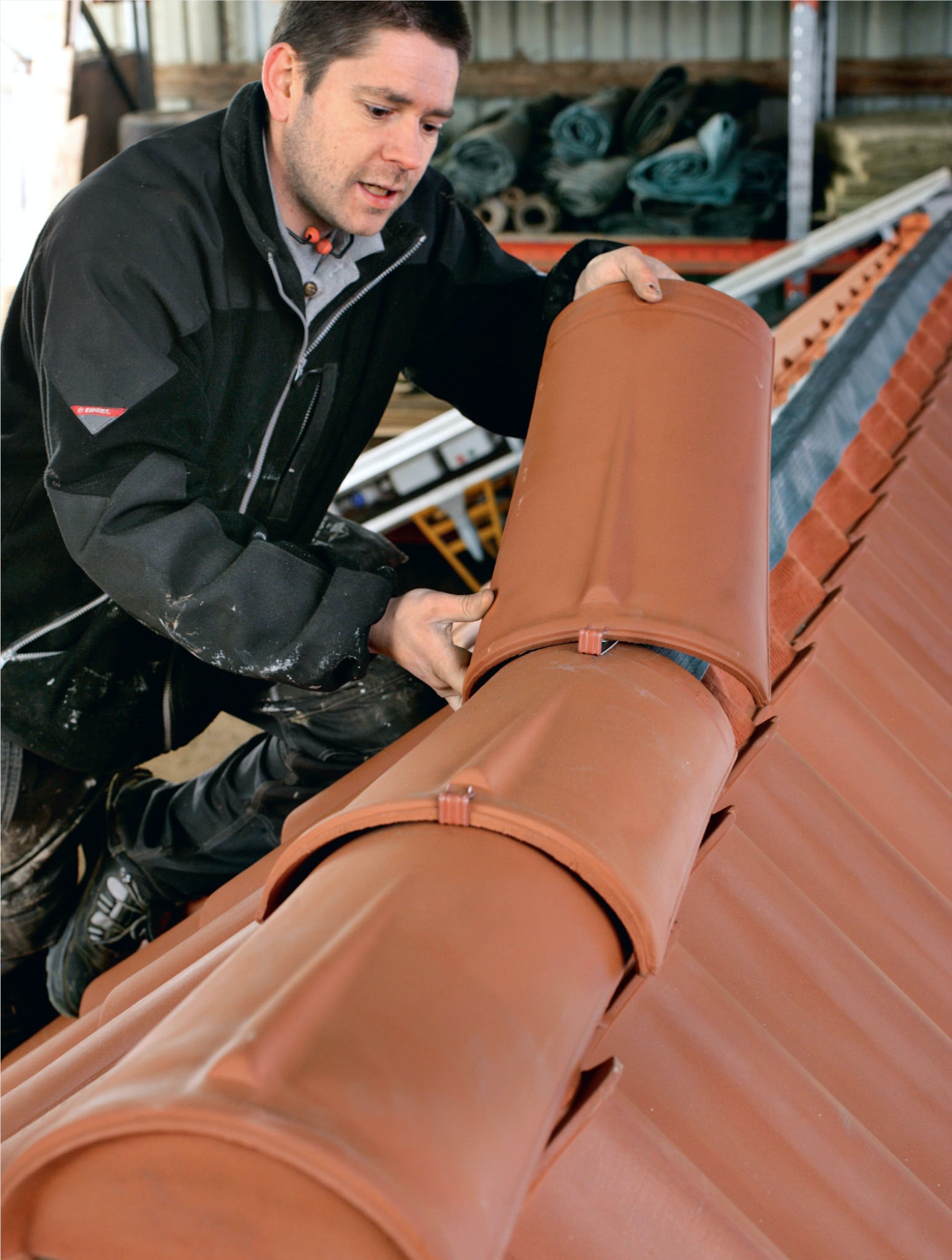

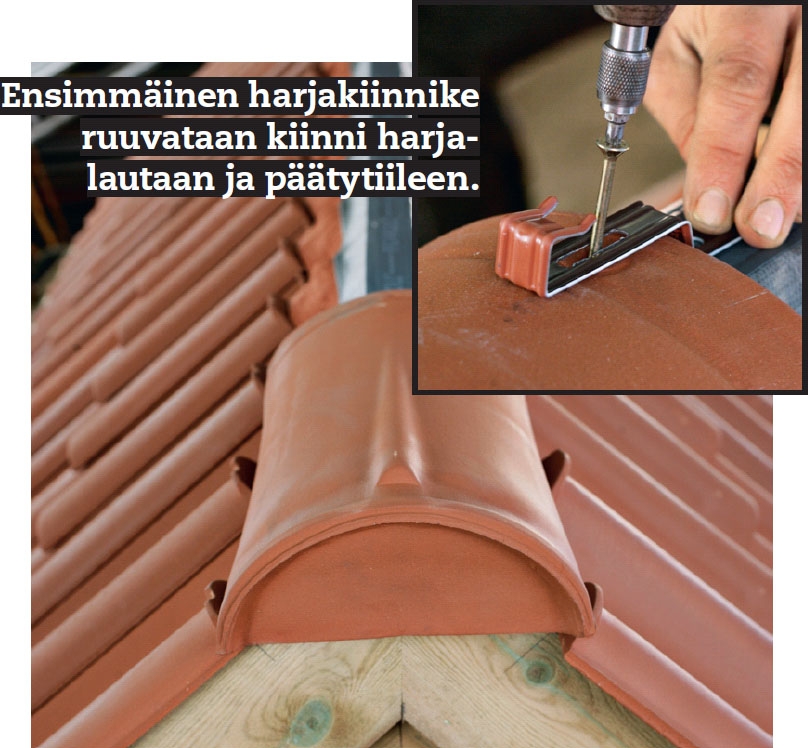

Kun reunatiilet ja kolme ylintä tiiliriviä ovat paikoillaan, asennetaan harjatiilet, suosittelee tämän katon asentaja. Jotkut toiset ammattilaiset pitävät parempana vaihtoehtona asentaa harjatiilet vasta kun kaikki muut tiilet ovat paikoillaan. Tällöin harjalle täytyy olla kulkureitti.

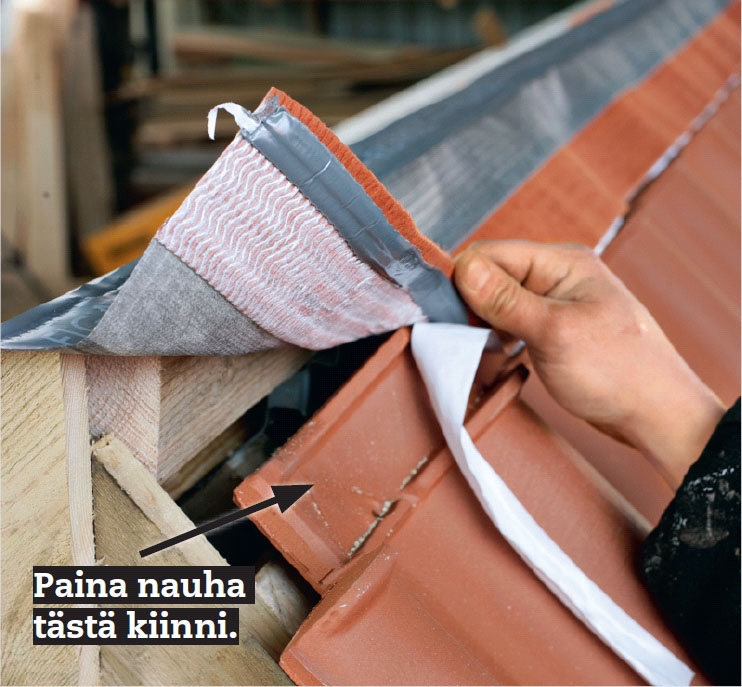

Harjapalkki on jo asennettu, nyt harja tiivistetään nauhalla, joka toisaalta huo-lehtii katonharjan tuuletuksesta, toisaalta estää lumen ja veden pääsyn sau-maan. Harjanauha kiinnitetään sinki-löillä päältä ja tiivistenauhalla ylimmän tiilirivin yläreunasta.
Aloita kiinnittämällä harjanauha sinkilöillä, samalla kun rullaat sitä harjalle. Käytä sinkiläpistoolia tai sinkilävasaraa, kuten kuvassa.

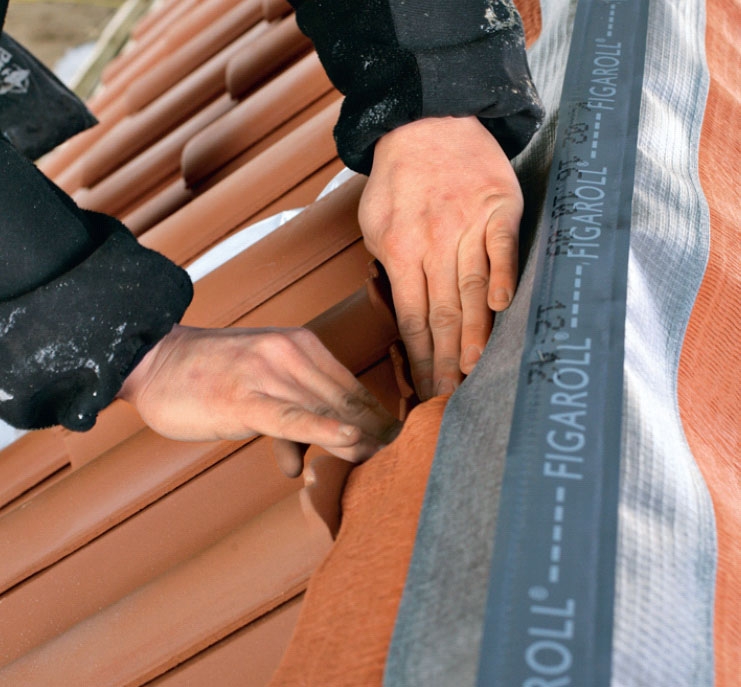

Varmista, että saat nauhan täysin tiiviisti kiinni, painamalla sitä lujasti tiiliä vasten. Joissakin tiilissä on huullos ylhäällä, toiset ovat täysin sileitä, mutta menetelmä on kuitenkin sama.
Vie aikaa
Riippuu käsiparien määrästä ja kattopinta-alasta.
Hinta
Alk. 20-30 €/m2 riippuen tiili-mallista. Hinta ei sis. muita mahd. asennustarvikkeita.
Vaikeusaste
Sinun pitäisi olla kohtuulli-sen hyvä nikkari, jos aiot ryhtyä tiilikaton asennuk-seen. Voit harjoitella katto-töitä leikki- tai pihamökkien katoilla ennen kuin aloitat talosi katolla, sillä tehtävä on verrattain vaativa.
