Termokaton alempi kerros
6
Vaihe
Jotta pehmeä aluskate voitai-siin kiinnittää kaikista nel-jästä reunastaan, palkkien (A) päälle asennettujen rimojen (C) muodostamaa alkupe-räistä kattorakennetta pitää hieman säätää.
Tämä tarkoit-taa nimittäin, että sivuilla vain rimojen päät jäävät alus-katteen alle. Täydennämme rakennetta tukilistoilla (L), jotka asennetaan palkeille rimojen väliin.
Ruuvaa tukilistat (L) uloimpiin palkkeihin (A) kiinni rimojen (C) väliin. Nämä listat on sahattu terassilaudoista ja niiden kulmat on pyöristetty. Tukilistojen yläpinnan pitää olla samassa tasossa rimojen kanssa.

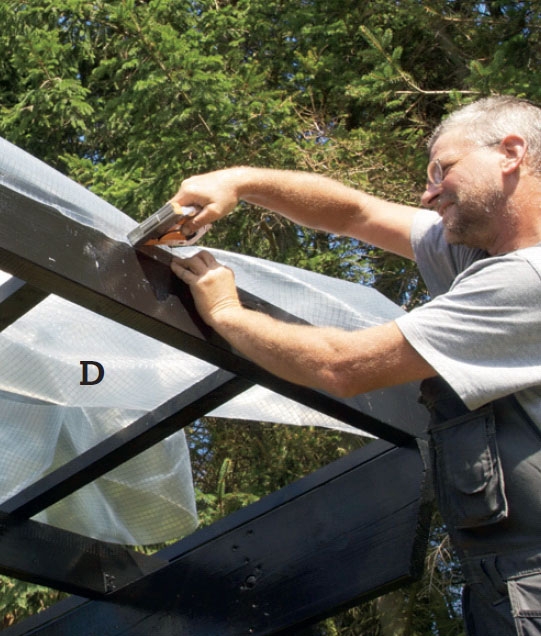

Levitä aluskate (D) ensimmäisen runkoosion päälle. Pidä katteen reuna suorassa linjassa, jotta se myötäilee tukilistojen alareunaa. Kiinnitä kate sinkilöillä.

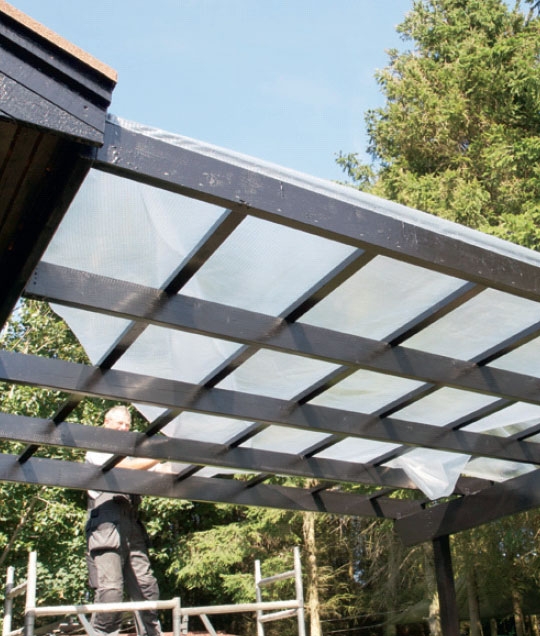

Levitä nyt kate koko katospinnalle ja kiinnitä se kauttaaltaan sinkilöillä. Leikkaa ylimää-räinen kate pois.

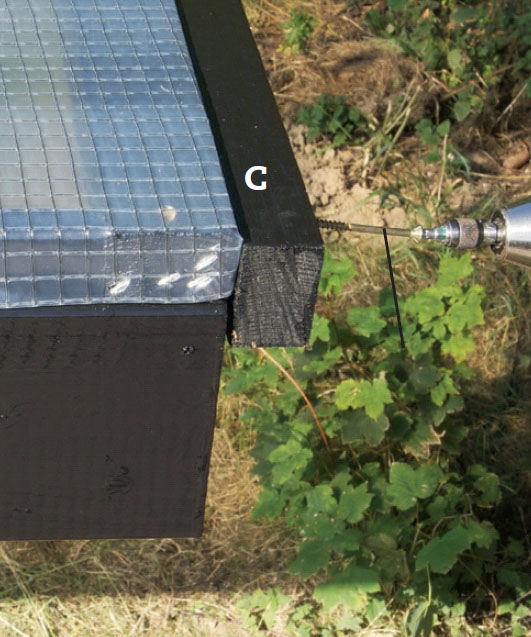

Ruuvaa katoksen alareunaan kiinnirima (C) alimman riman ulkopuolelle, jot-ta kate puristuu kiinni. Pelkät sin-kilät repeytyvät nopeasti mate-riaalin läpi. Vaihtoehtoisesti voit ruuvata laudan katteen päälle.

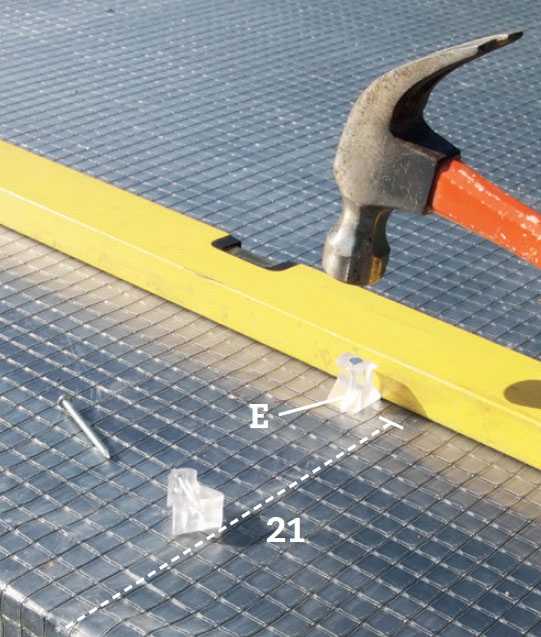

Naulaa rimoihin kiinnikkeet (E). Niillä kiinnite-tään katon päällimmäinen levy-kerros. Ensimmäinen rivi asennetaan kaikkien rimojen keskelle 21 cm:n päähän reunasta. Kiinnikerivin pitää olla suora.

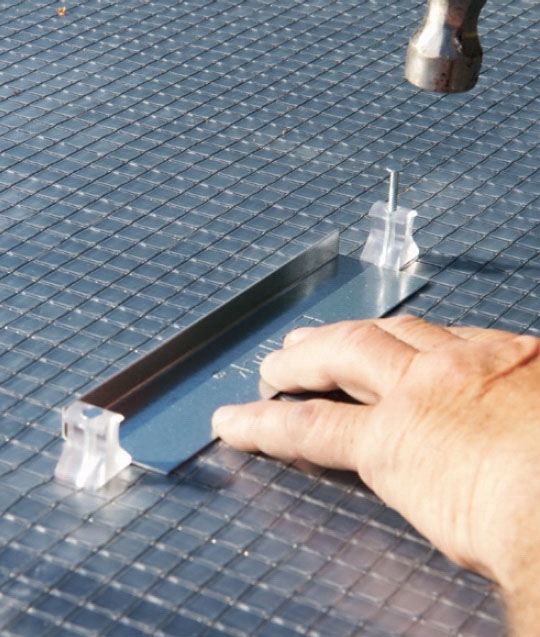

Kiinnitä seuraava kiinnikerivi. Kiinnik-keiden etäisyyksiä ohjataan niiden mukana saatavalla apumitalla. Tarkista sään-nöllisesti, että rivit ovat suorat ylhäältä alas asti.
02
Termokaton ylin kerros
7
Vaihe

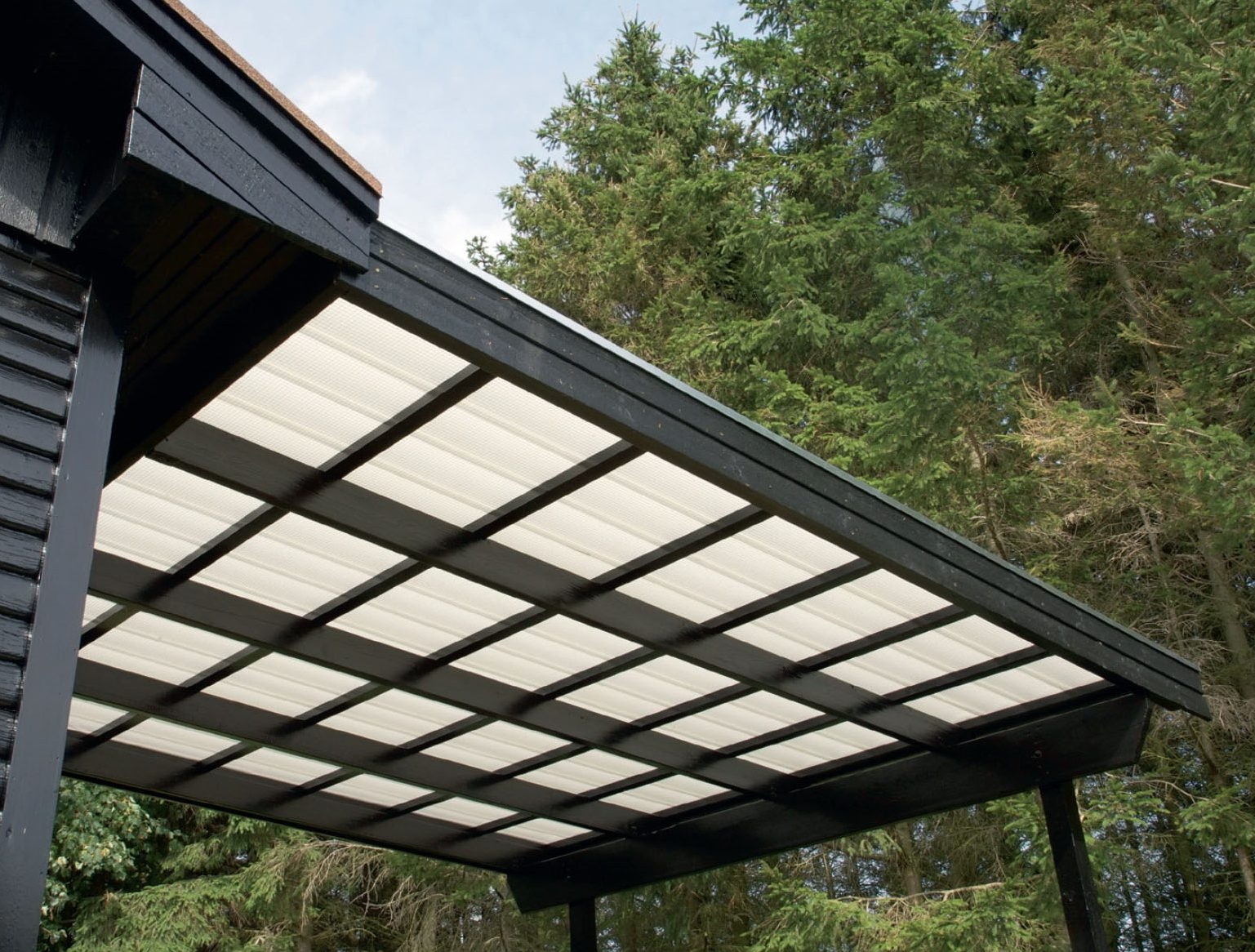

Termokatoksen ylin kerros suljetaan kaikilta sivuilta, jotta termovaikutus olisi paras mahdollinen ja jotta ontelotilaan ei keräänny pölyä ja likaa.
Ennen kuin Fastlock Uni -katoksen pienet levyt työn-netään kiinnikkeisiin, levy-jen välit suljetaan vaahtomuovi-profiileilla ylä- ja ala-reunasta.
Räystäällä aluskate on jo katettu listalla, ja nyt suljemme sivut kahdella tuulilaudalla.
Vaahtomuoviset tiiviste-listat (F) asennetaan paikoilleen ylös ja alas. Kun levyt työnnetään paikalleen, ne vangitsevat tiivisteen sisälleen. Aluskatteen ja kattolevyjen väli saadaan näin tiiviiksi.

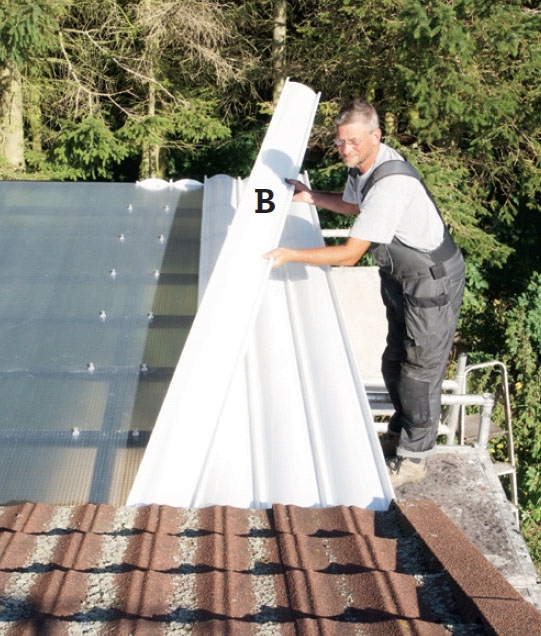

Kapeat kattolevyt (B) asennetaan yksi kerrallaan. Pieni sauma kiinnittyy kiinnikkeillä ja isompi edellisen levyn pieneen saumaan.
TÄRKEÄÄ! Älä astu suoraan levyille, jotta ne eivät lommoudu.

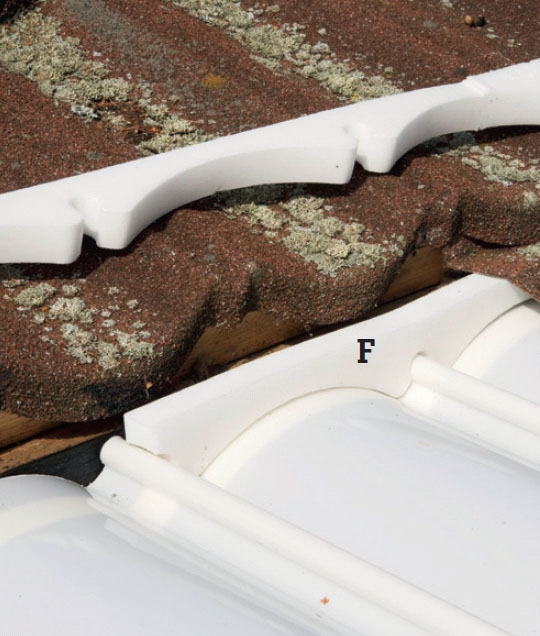

Vanhan katon rajapinta suljetaan myös profi-loidulla vaahtomuovitiiviste-listalla. Alareunan tiivistenau-haa kutsutaan ruodenauhaksi, yläreunan saumanauhaksi.

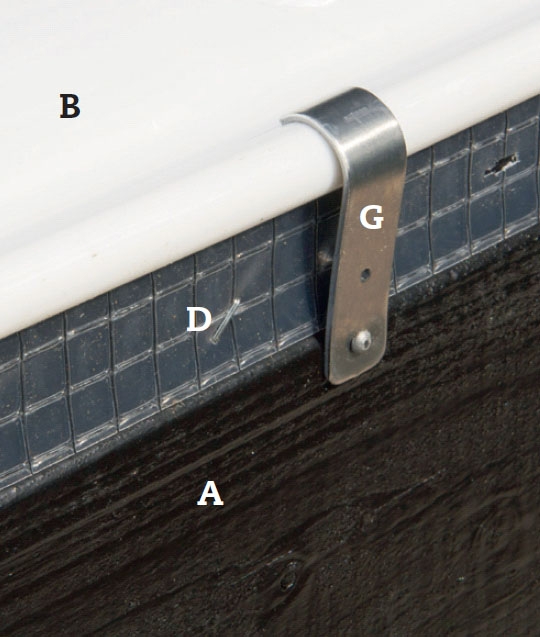

Reunimmaiset levyt kiinnitetään sivukiinnikkeillä (G). Levy painetaan alas ja kiinnike naulataan listaan kiinni mukana tulevilla nauloilla.

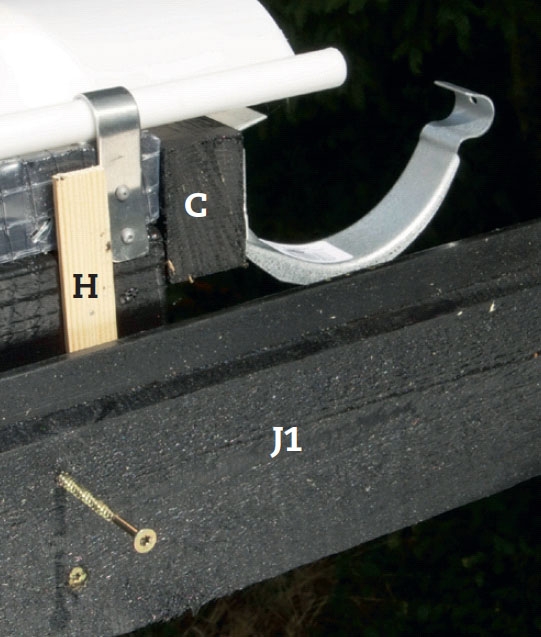

Sivureunat katetaan kahdella tuulilaudalla Ne työnnetään hieman palkeista irti rimoilla (H). Me käytämme irtopalikkaa, joka naulataan palkkiin. Alin tuulilauta (J1) kiinnite-tään ensin, sitten ylempi (J2).

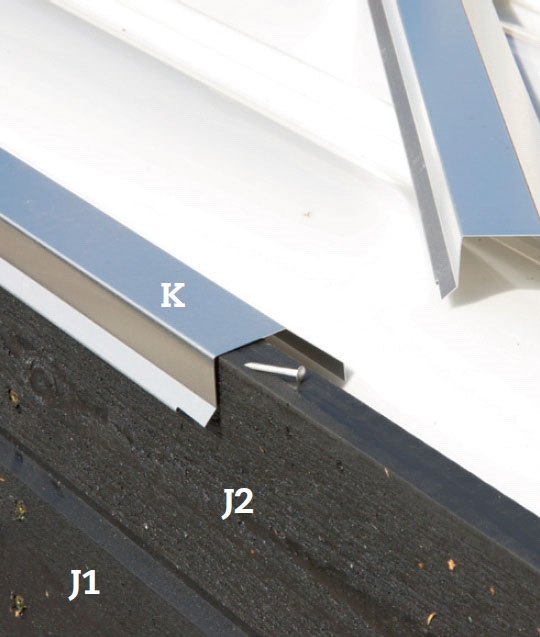

Tuulilautojen yläpinnat suojataan alumiinilistalla (K), joka ohjaa veden pois puurakenteista. Metrin pituiset peitelistat työnnetään toistensa päälle limittäin ja kiinnitetään alumiininauloilla.
Ohuita teräslankoja tuskin havaitsee aluskatteesta. Muilta osin kate näyttää pitkälti samalta kuin muutkin katteet.
Materiaalit
- Kattolevyt, Fastlock Uni, opaalinvalk. (B)
- Ylimäär. rimat (C) katteen kiristämiseen
- Kirkas, vahvistettu kate/aluskate (D)
- Yläklipsit (E) ja sivuhelat (G) (katossa)
- Vaahtotiivistelistat (F)
- Rimoja (H) tuuletusrakoa varten
- Tarvitt. tuuli- ja räystäslaudat (J1, J2)
- Alumiiniset tai sinkityt/muovipinnoitetut peitelistat (K) ja naulat
- 22 mm paksut tukilistat (L) ja ruuvit
- Ruuveja, esim. 4 x 45 mm ulkokäyttöön, tai 2,5 x 55 mm galvanoituja nauloja
- Ruuveja, 5 x 80 mm ulkokäyttöön
- Sinkilöitä
Vie aikaa
1 päivä / 10-15 m2:n kattopinta-ala.
Hinta
Fastlock Uni: noin 30 € /m2.
Kirkas, vahvistettu alusmuovikate: noin 2 € / m2.
Vaikeusaste
Oikaise ja kiristä kate huolella. Muut työvaiheet ovat mutkattomia.

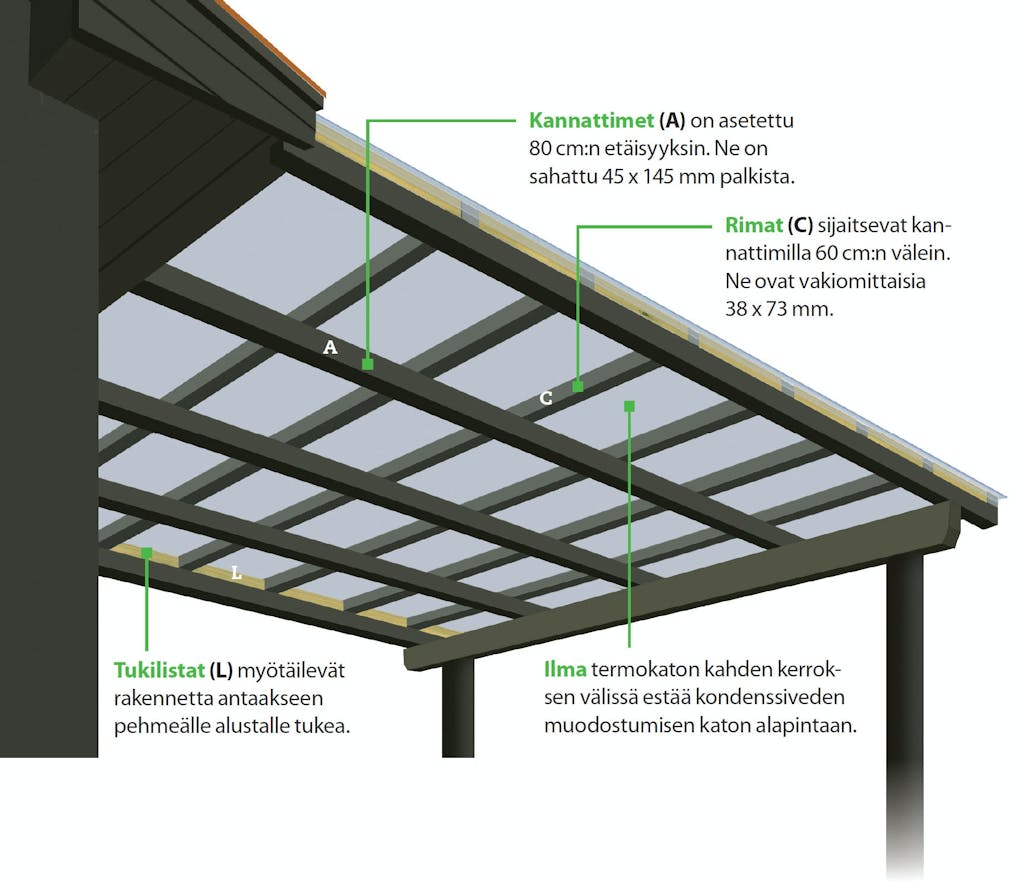

Piirustus
2 kerrosta
Tämän katon alla oleva rakenne oli valmiina, kuten yleensäkin. Lisäämme siihen vain joitakin lis-toja, jotta kate pysyy sileänä.
Katon alusrakenne on hyvin tavallinen:
Kannattimet (A) on asetettu seinään kiin-nitetylle palkille ja etureuna lepää kahden tolpan päälle sijoitetulla palkilla.
Rimat (C) kiinnitetään ylhäältä päin 60 cm välien - yleensä katto lepää näiden päällä.
Tukilistat (L) myötäilevät kahta ulointa kannatinta, jotta pehmeä aluskate (D) saa-daan kiristettyä molempiin sivuihin eikä se pääse roikkumaan kaarelle.

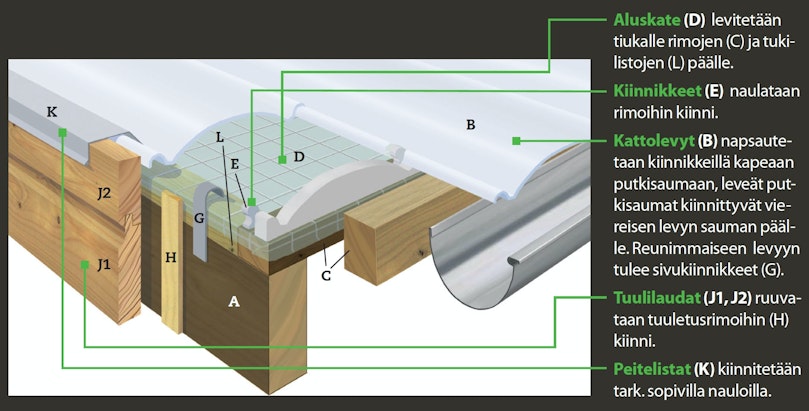

Kattolevyjen kiinnitys ilman reikiä
Fastlock Uni -järjestelmän kapeat levyt kiinnitetään kiinnikkeillä, jotka on ensin kiinnitetty palkkei-hin, siis ilman että levyn läpi joudutaan ruuvaa-maan tai naulaamaan. Jokaisessa levyssä on leveä putkisauma, joka painetaan sen toisella sivulla olevan pienemmän putkisauman päälle.
Kapea sauma kiinnittyy kiinnikkeisiin ja leveä sauma edellisen levyn kapean putkisauman ympärille.
Vinkit & niksit

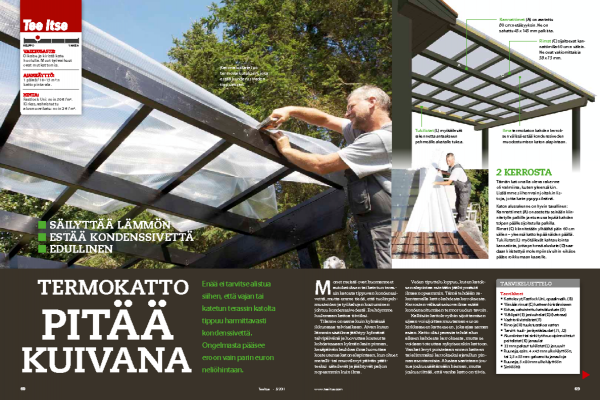

Lehtiversio

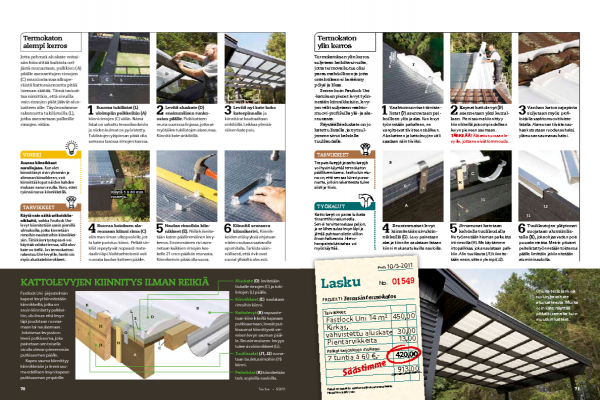

Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
