Johdanto
Varsinaiseen kokoamiseen kuluu yksi aamu- päivä. Ja sitten vain mäkeen.
Ohjeet
01
Auton tekeminen
9
Vaihe

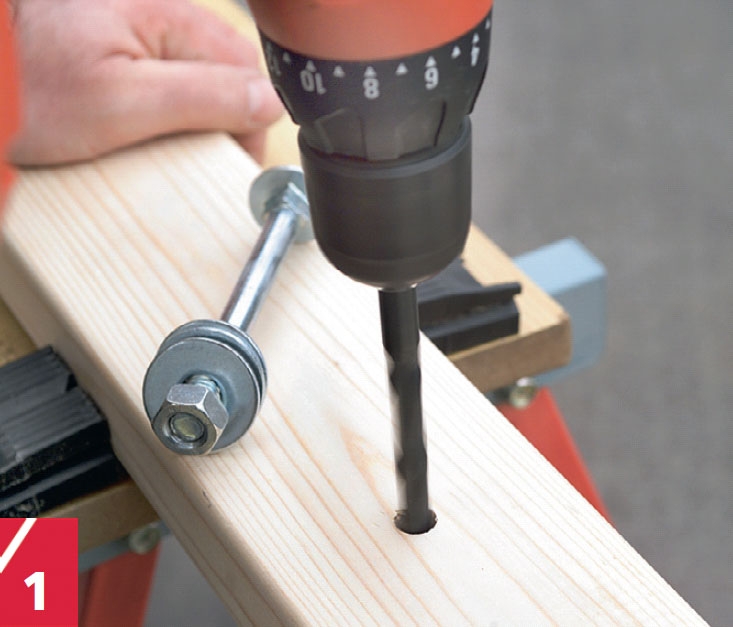

Poraa runkopalkkiin (A) 11 mm reikä 20 cm etäisyydelle runkopalkin etupäästä. Poraa reikä myös keskelle etuakselin tukipalkkia (B).

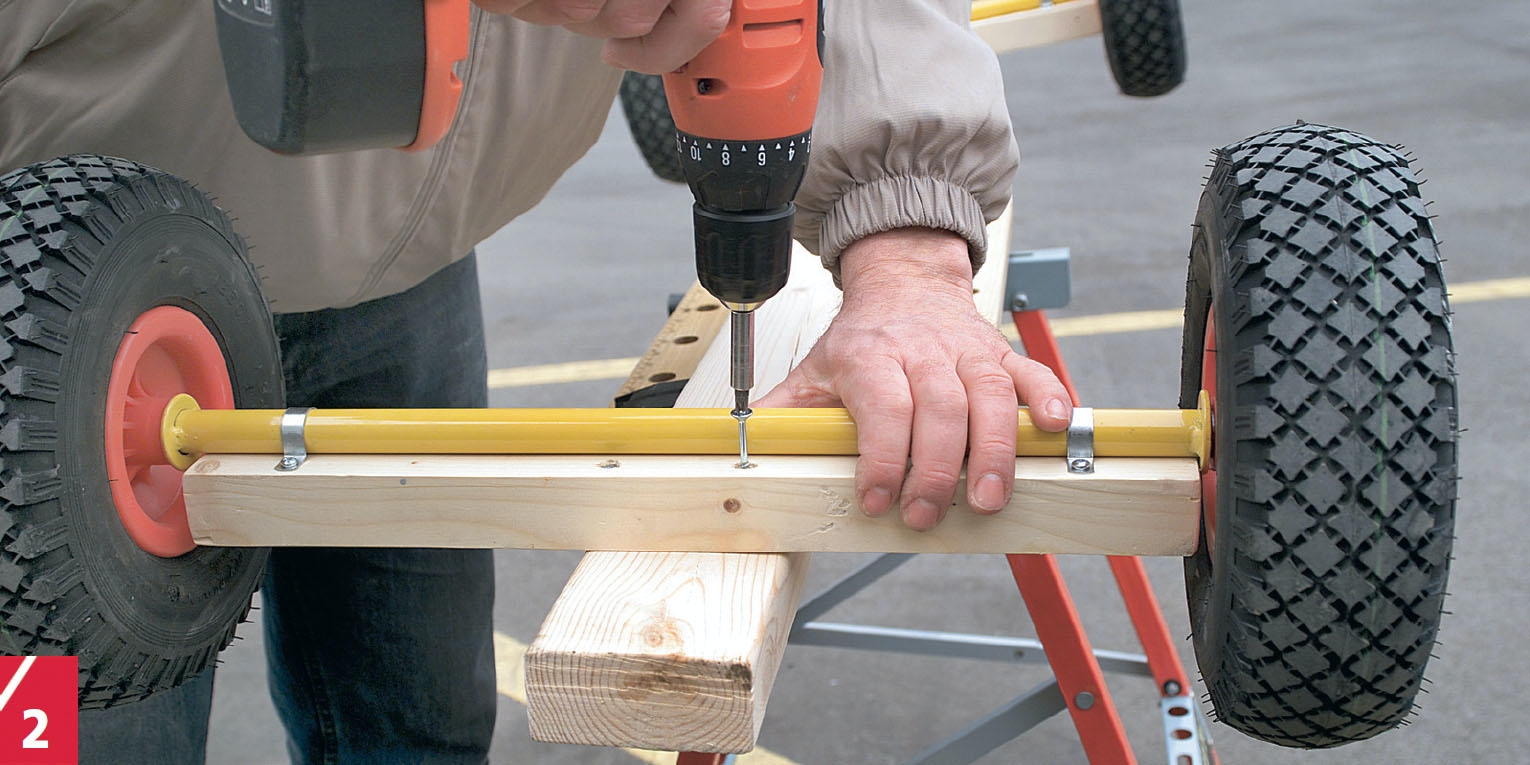

Kiinnitä molemmat pyöräparit akselitukiin (B) 50 mm ruuveilla. Takimmainen akselituki asennetaan 10 cm päähän runkopalkin päästä 80 mm ruuveilla, etummainen kiinnitetään lukkokantaruuvilla. Pane akselituen ja runkopalkin väliin kaksi aluslevyä ja yksi aluslevy runkopalkin ja muttereiden väliin. Kiristä sen kaksi mutteria lukkoon toisiaan vasten.

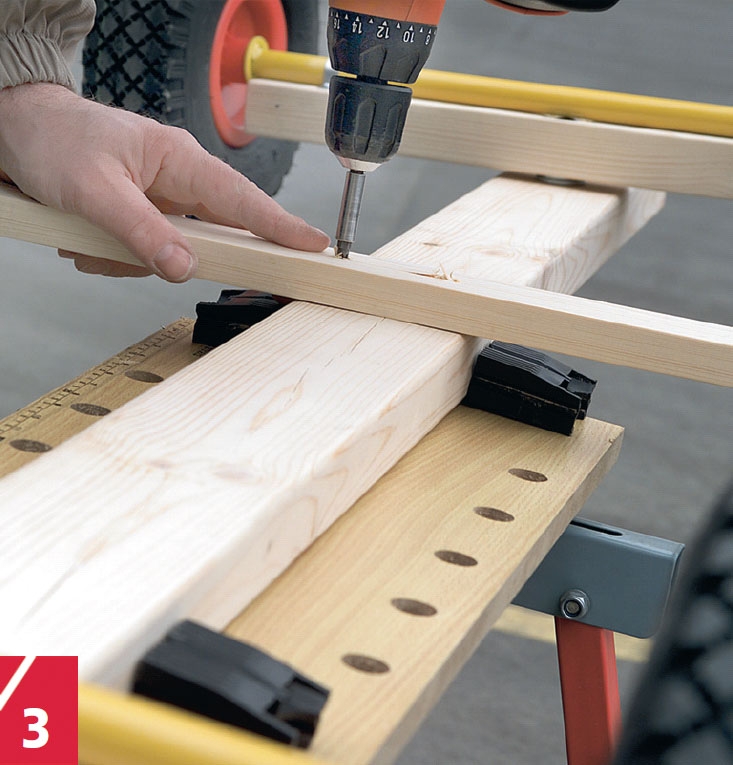

Istuimen poikittaiset tukilaudat (C) ruu-vataan kiinni alhaalta kahdella 40 mm ruu-villa. Toinen 90 cm etäisyydelle runkopalkin (A) päästä, toinen heti taka-akselin eteen.

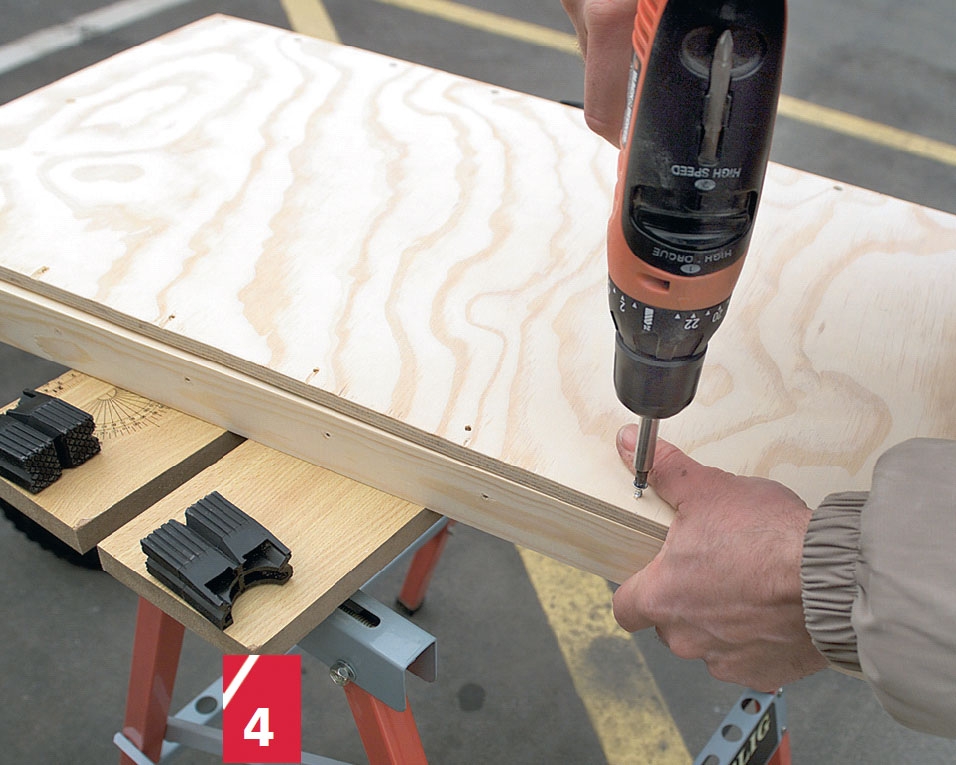

Poraa pohjalevyn (H) molempiin reunoi-hin 10 mm etäisyydelle reunoista 5 mm reikiä 100 mm välein. Kiinnitä sitten vaneri-pohja tukilistoihin (E) 30 mm yleisruuveilla.

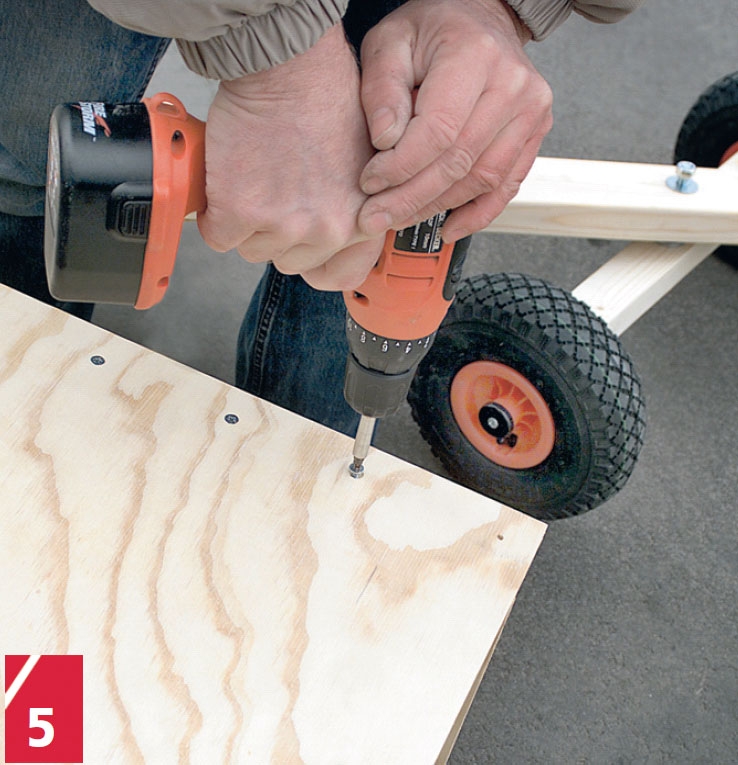

Kolmiomaiset sivulevyt (K) ruuvataan kiinni pohjavanerin tukilistoihin 30 mm yleisruuveilla. Poraa tähänkin vaneriin ruuvinreiät 100 mm välein.

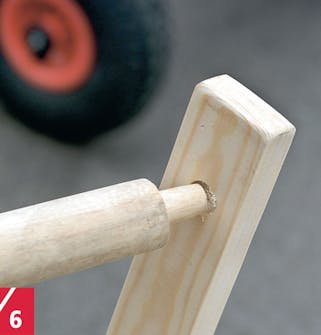

Poraa 16 mm reikä 50 mm päähän kummankin selkänojatuen (D) yläpäästä. Poraa myös 16 mm reiät työntötangon (G) päihin. Sitten tanko ja tukilistat kiinnitetään liimalla 15 mm tapeilla.

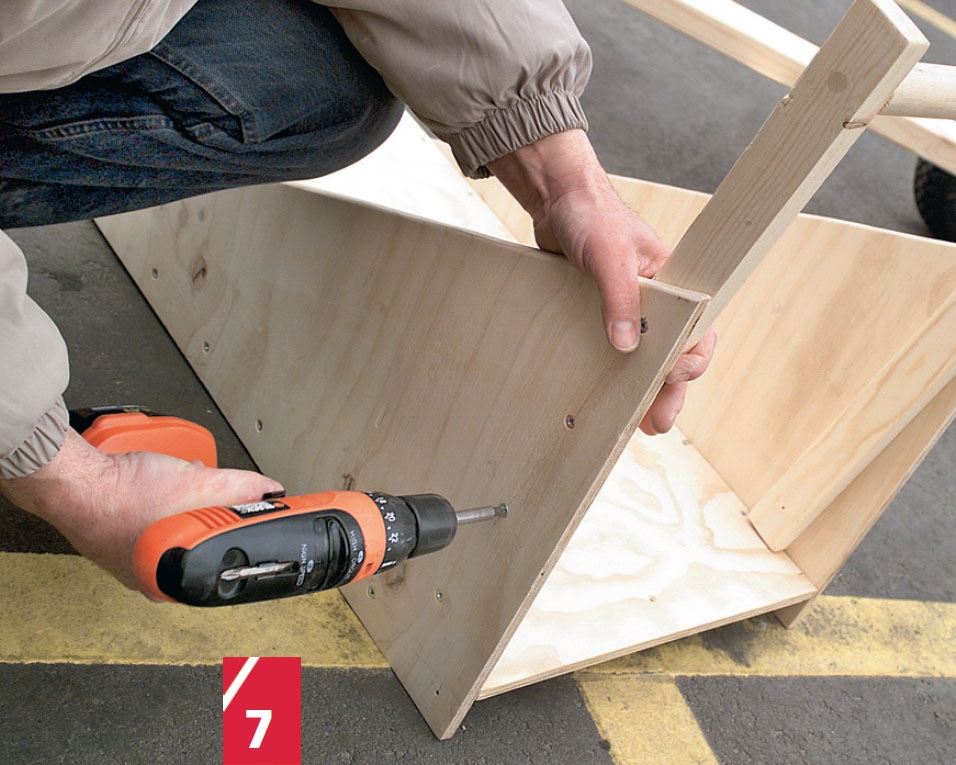

Selkänojan tukilistat (D) asennetaan vinoon kolmiomaisten sivulevyjen (K) sisä-pintoja vasten 30 mm yleisruuveilla. Poraa ruuveille taas esireiät 100 mm välein.
Asenna selkänoja (J) 30 mm ruuveilla, joita sijoitetaan liitoksiin 100 mm välein. Ruuvinreikien poraaminen tekee liitoksista hieman siistimmät, mutta vanerin esiporaus ei ole välttämätöntä.

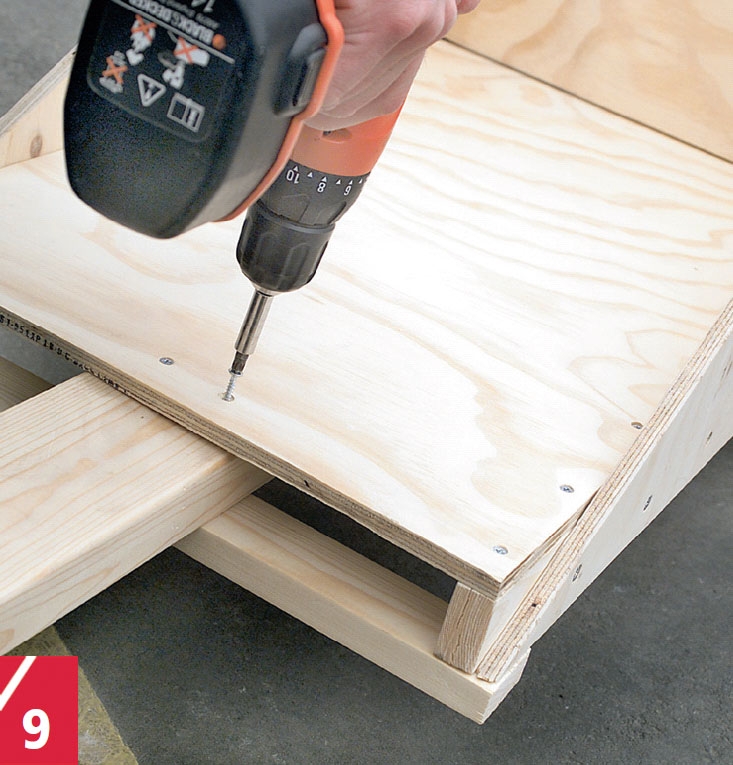

Kiinnitä istuinlevy (H) 30 mm yleisruu-veilla. Ruuvaa ensin pohjan tukilista (E) poikittaisiin lautoihin (C) alta päin ja sitten istuin kiinni runkopalkkiin (A). Lopuksi asennetaan jalkatuki (F) kahdella ruuvilla.
Materiaalit
45 x 95 mm soiroa
• 1 runkopalkki (A), 1600 mm
38 x 70 mm lautaa
• 2 akselitukea (B), 460 mm
21 x 45 mm listaa
• 2 istuimen poikittaista tukilistaa (C), 440 mm
• 2 selkänojan tukilistaa (D), 600 mm
• 2 pohjan tukilistaa (E), 800 mm
• 1 jalkatuki (F), 330 mm
33 mm puutankoa
• 1 työntötanko (G), 378 mm
15 mm puukeppiä
• 2 tappia, 60 mm
12 mm vaneria
• 1 istuin (H), 420 x 800 mm
• 1 selkänoja (J), 420 x 480 mm
• 1 levy, 450 x 800 mm, josta sivut (K)
Lisäksi
• 10 x 120 mm lukkokantaruuvi ja sille 3 aluslevyä sekä 2 mutteria
• vedenkestävää uretaaniliimaa,
• 30, 50 ja 80 mm yleisruuveja, mieluiten ruostumattomia (A2)
• 2 silmukkaruuvia (ohjausnarulle)
• 10 mm nailonköyttä, 2,5 m
• 1 pyöräsarja, akselit ja asennuslevyt (esim. Biltema 49,90 euroa)
• puunsuojaa ja maalia
Vie aikaa
4 tuntia
Hinta
Noin 120 euroa

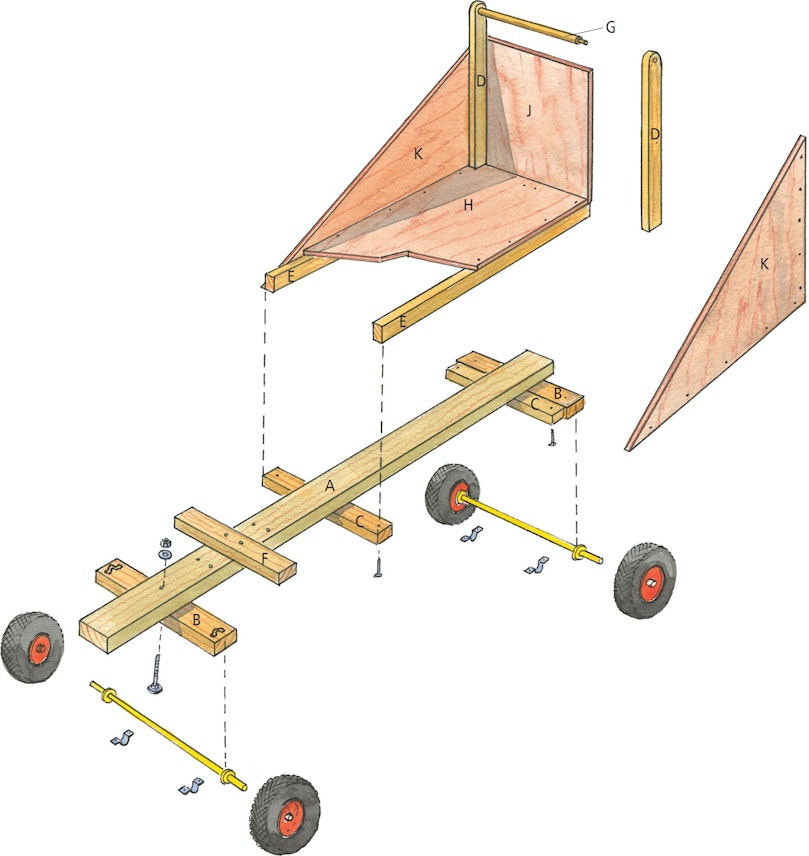

Piirustus
Vinkit & niksit

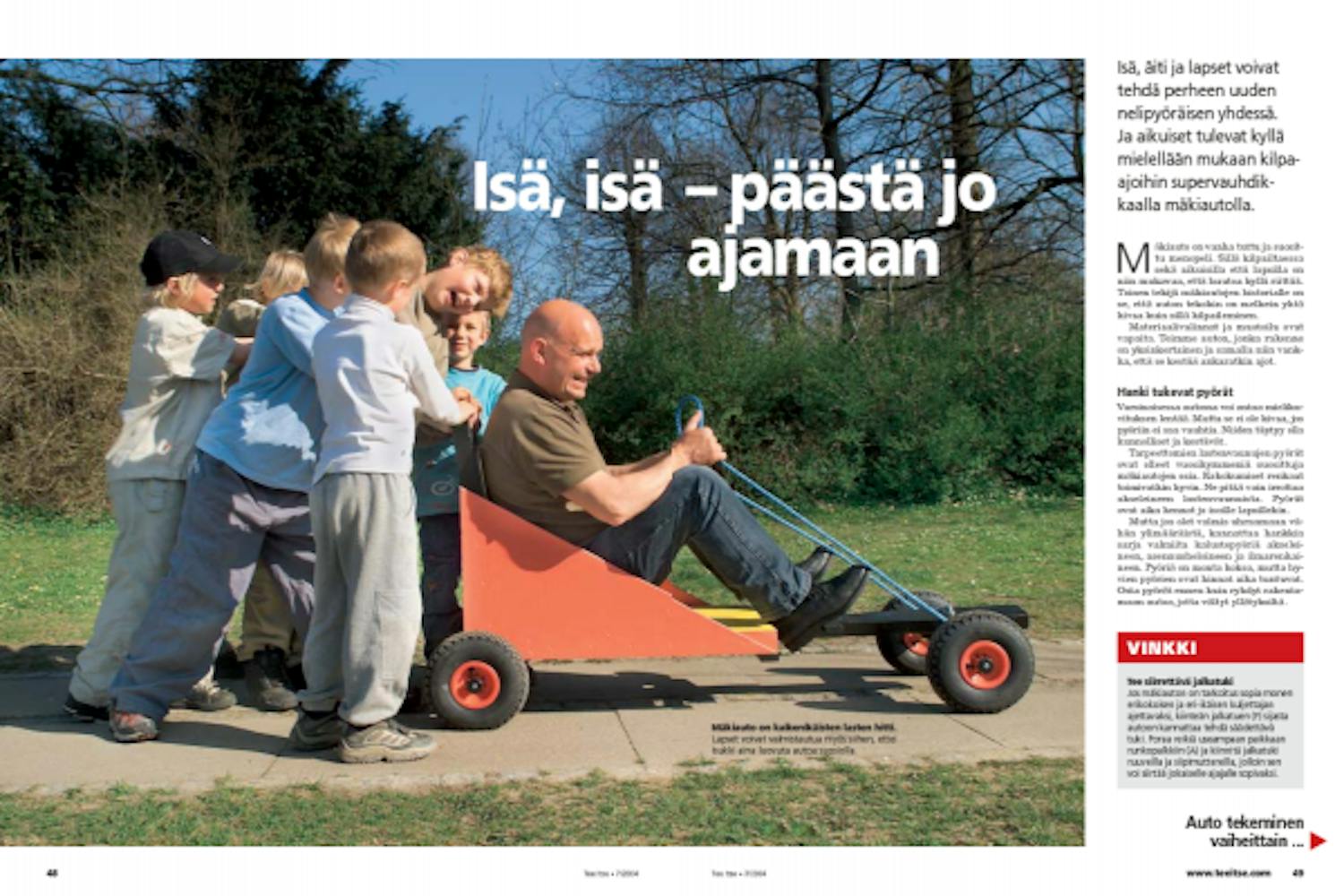

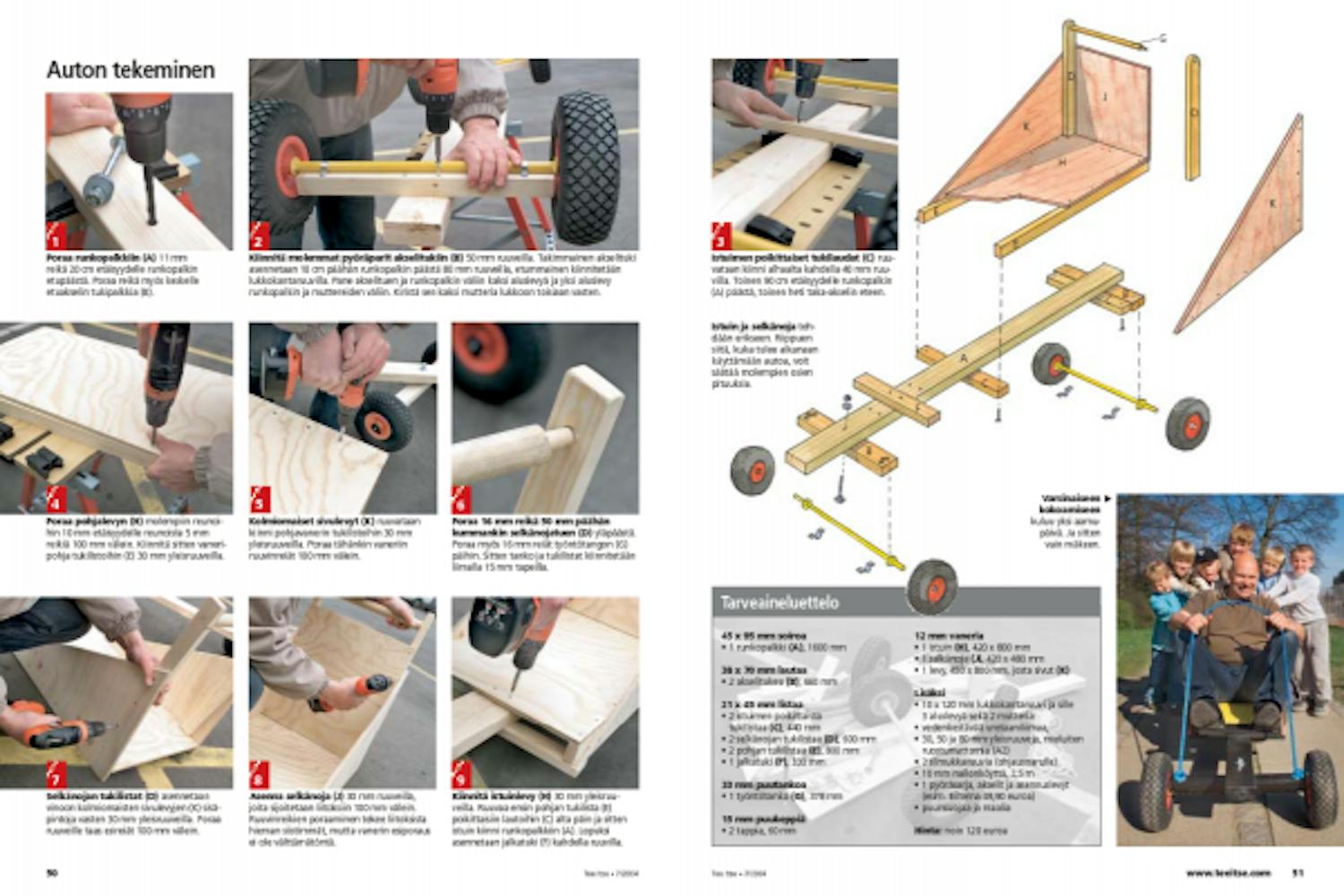

Lehtiversio
