Hyvin suunniteltu sahapukki helpottaa, nopeuttaa ja tehostaa polttopuiden sahaamista. Näytämme, miten toimiva sahapukki rakennetaan.

Sahapukki: Sahapukin toimivat ratkaisut

Sahapukki: Puut jäävät kouruun, mistä ne voi helposti työntää alas esimerkiksi kottikärryihin.

Johdanto

Kaupoista löytyy monia sahapukkeja, jotka ovat rakenteeltaan epävakaita ja valmistettu hennoista materiaaleista.

Yksi lehtemme lukijoista kyllästyi kauppojen valikoimiin. Hän kaataa paljon puita, sahaa runkoja ja tekee niistä polttopuita. Hän otti ohjat omiin käsiinsä ja suunnitteli sahapukin, joka on raskas ja vakaa.

Runko ysyy turvallisesti pukin kourussa sahauksen ajan. Myös rungosta sahatut pätkät pysyvät kourussa, josta ne voi kipata suoraan kottikärryihin. Tässä sahapukin rakennusohjeet.

Tässä sahapukin ohje:

Rakennusohjeissa on materiaalilista, mitoitetut rakennuspiirrustukset ja ohjeet sahapukin kokoamiseen.

Ohjeet

Sahapukin toimivat ratkaisut

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

1

Kourun toisessa päässä oleva 10 cm:n aukko takaa, että sahan laippa pääsee kourun läpi.

2

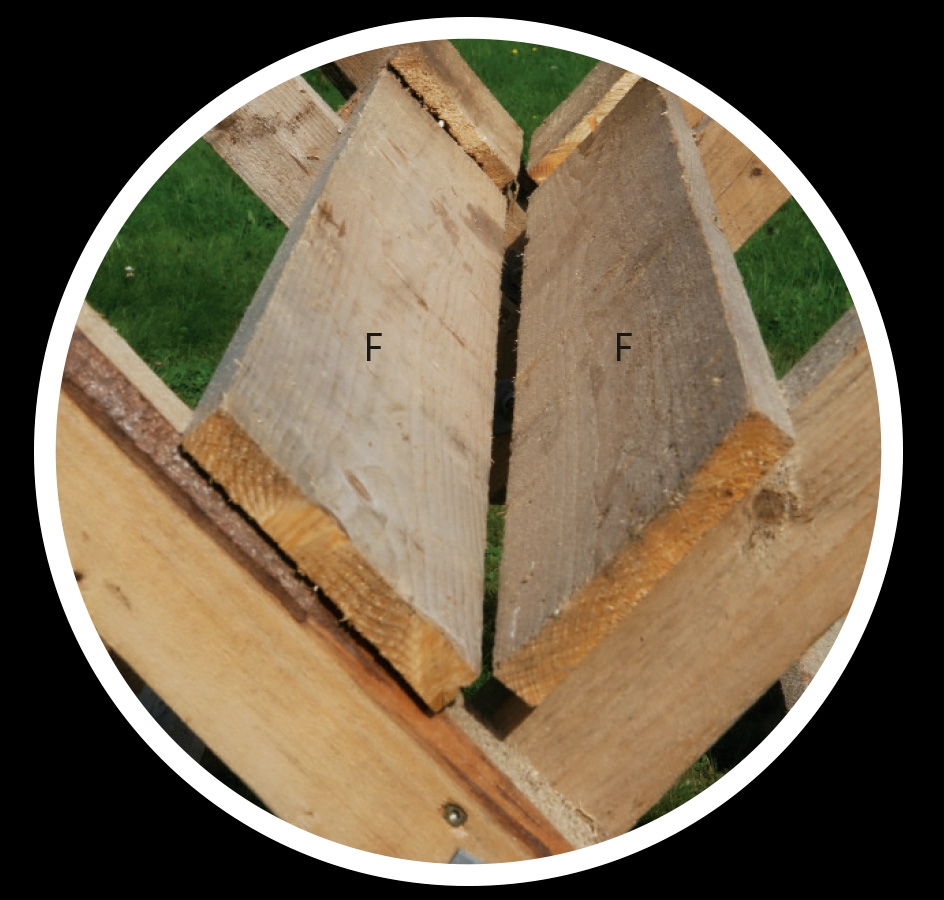

Kahdesta leveästä laudasta valmistettu kouru (F) on kiinnitetty jalkoihin ruuveilla. Kouru pitää rungon tukevasti paikallaan.

3

Puut jäävät kouruun, mistä ne voi helposti työntää alas esimerkiksi kottikärryihin.

4

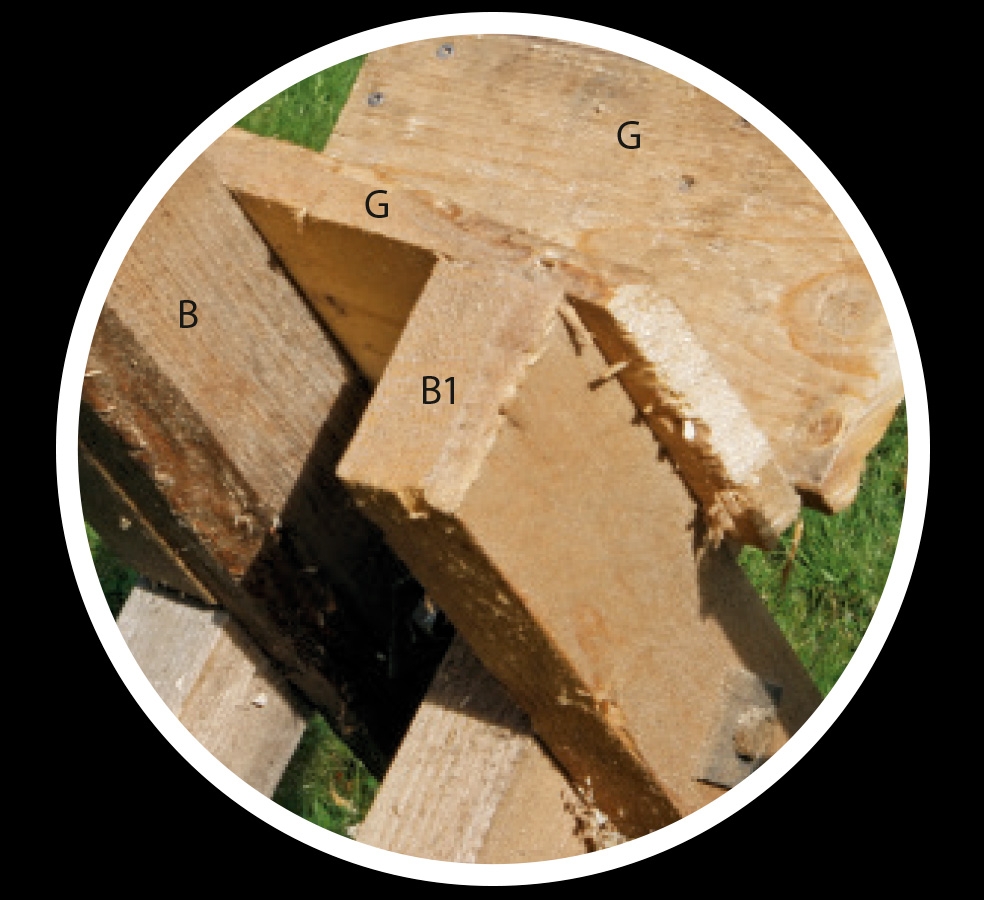

Yhden jalan yläosa (B1) on sahattu laudan (G) tasoon. Näin sahan moottorille jää tilaa, ja sahaa voi käyttää molemmilta puolilta pukkia.

Materiaalit

50 x 100 mm mäntyä:

  • 7 jalkaa (A + B) á 115 cm
  • 1 jalka (B1), 100 cm
  • 1 tuki (C), 35 cm

25 x 100 mm mäntyä:

  • 2 vaakalautaa (D) á 150 cm
  • 2 poikkitukea (E) á 55 cm

25 x 150 mm mäntyä:

  • 2 kourulautaa (F) á 115 cm
  • 2 kourulautaa (G) á 25 cm

Lisäksi:

  • Pu-liimaa
  • 4 kpl 10 x 140 mm pultteja muttereineen
  • 8 kpl 10 mm aluslevyjä
  • 5 x 80 mm ruostumatt.ruuveja

Ajankäyttö:

Noin puoli päivää.

Hinta:

Noin 30 €

Vaikeusaste:

Ei sisällä hankalia yksityis-kohtia. Tehtävä sopii kaikille.

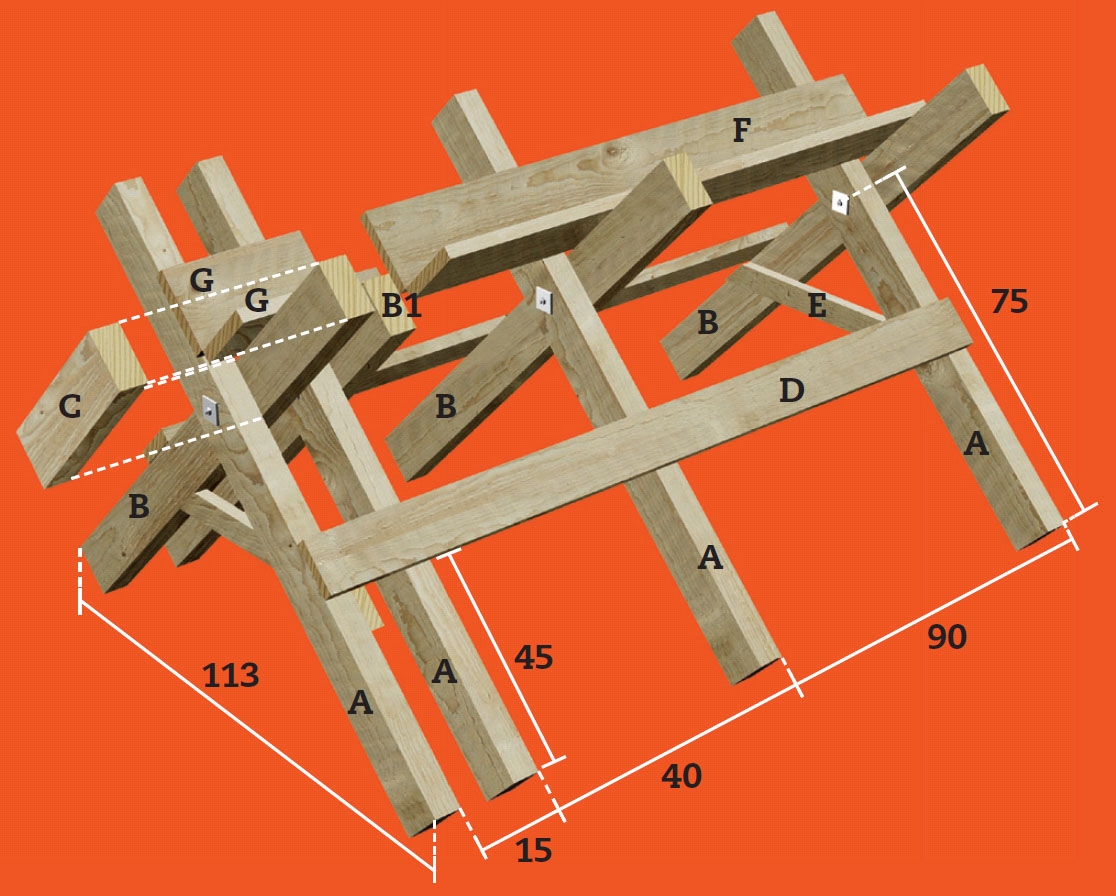

Piirustus

Näin sahapukki kootaan:

  • Neljän jalkaparin sarja kootaan pareittain (A ja B). Käytä pu-liimaa, mutterilla varustettua pulttia ja suuria aluslevyjä molemmin puolin.
  • Poikkituet (E) kiinnitetään kahteen reunimmaiseen jalkapariin.
  • Kaikki neljä jalkaparia yhdistetään ja jäykistetään vaakalaudoilla (D).
  • Tuki (C) ruuvataan jalkaan kiinni (B) pukin toisessa päässä.
  • Kourulaudat (F ja G) kiinnitetään.

Video

Katso videolta, miten rakennat sahapukin.

Näet videolta, miten rakennat toisen sahapukin. Videon sahapukki ei ole aivan samanlainen kuin rakennusohjeissa.

TYÖKALUT: Näin käytät katkaisu- ja jiirisirkkeliä

Tällä videolla näytetään, miten säädät ja käytät sahaa oikein. Jiirisirkkeli on loistava työkalu lautojen ja lankkujen katkaisemiseen sarjatyönä. Sirkkelillä voi sahata suoraan, viistoon ja kallistetulla terällä. Voit sahata muun muassa puuta, metallia, kuitusementtiä ja laminaattia joko poikki tai tiettyyn syvyyteen asti.

VINKIT: Stoppari katkaisusirkkelille

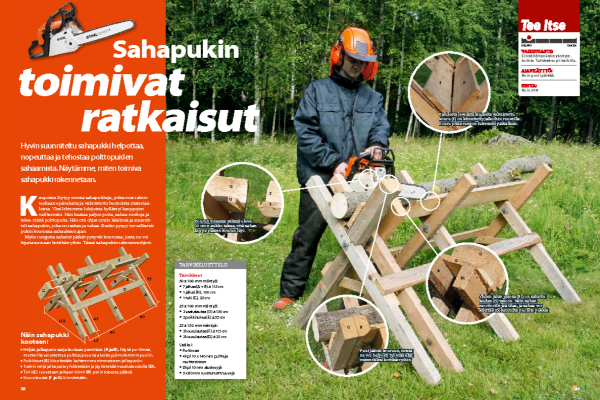

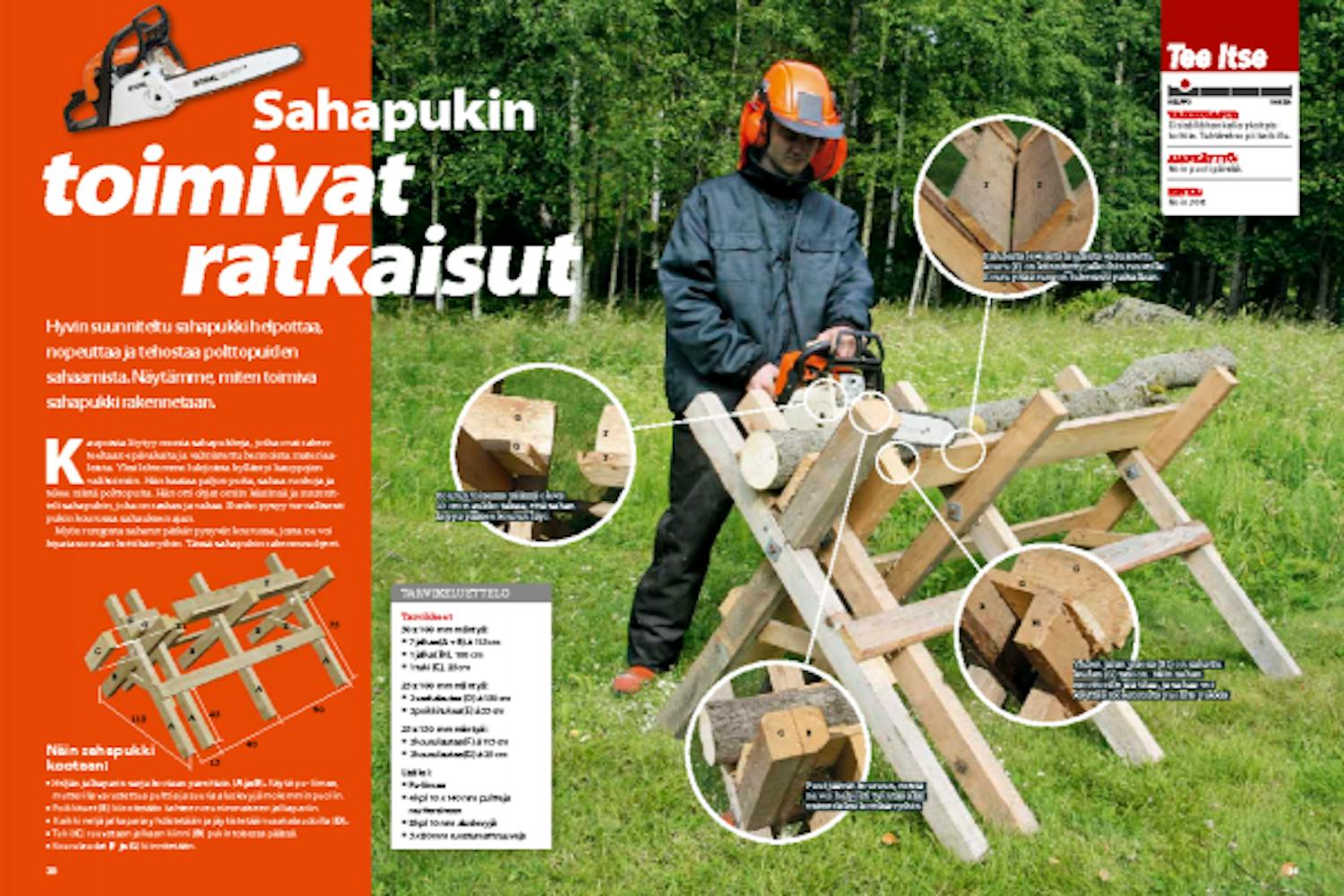

Lehtiversio
