Katsaus
Materiaalilista
18 mm vaneria
- 1 ohjainkapula, 7x12 cm
8 mm kierretankoa
- 1 metri – katkaistaan kahdeksi 50 sentin pätkäksi
Lisäksi
- 4 lukkomutteria, 8 mm
- 4 aluslevyä, 8 mm
- 4 huopatassua
- 1 ruuvi, 6 mm, sahataan sopivaksi
Vie aikaa
1 tunnin.
Hinta
Noin 7 euroa.
Vaikeusaste
Voit rakentaa ympyräohjaimen helposti, kun olet tarkkana.
Tekotapa
Pistosaha on ykköstyökalu kaarevien levynpalasten sahaamiseen, mutta suurin osa pistosahan kaariohjaimista on tarkoitettu pikkuhommia varten, eikä pistosahan terä pysy aina pystysuorassa.
Voit tehdä itse ohjaimen, joka sopii tarkasti sahattavan ympyrän kokoon ja riittää myös isojen ympyröiden sahaamiseen. Säästät 30 euroa siihen verrattuna, että ostaisit vastaavan ohjaimen kaupasta.
Tukeva ohjain ja urajyrsin tekevät täydellistä jälkeä esimerkiksi pöytälevyn sahaamisessa.
Tee merkit ohjainkapulaan. Tämän sivuohjaimen kiskojen väli on 8,5 senttiä. Piirrä mitta ohjainkapulaan, jotta saat asennettua kierretangot yhtä kauas toisistaan.
Poraa ohjainkapulaan kaksi reikää merkkien kohdalle. Poraa kohtisuorassa 8,5 millin terällä.
Asenna ohjainkiskot reikiin. Tässä ympyräohjaimessa on 50 senttiä pitkät ohjaimet. Sillä voi jyrsiä halkaisijaltaan 24–70 sentin ympyröitä siirtämällä jyrsintä ohjaimia pitkin.
Pane huopatassut ohjainkapulan alle, jotta et naarmuta levyä. Huopatassut myös helpottavat yläjyrsimen työntämistä levyä pitkin.
Ruuvaa ympyräohjain kiinni levyyn, jonka aiot sahata. Poraa aluksi reikä levyyn, jotta ohjain pysyy tukevasti paikallaan. Pane ruuvin alle aluslevy ja jätä ruuvi niin löysälle, että huopatassut liukuvat levyä pitkin.
Asenna yläjyrsimeen urajyrsin. Voit käyttää ohuiden levyjen kanssa pientä jyrsinterää. Paksujen puulevyjen kanssa tarvitaan isompaa ja pitempää terää, joka yltää levyn läpi.
Työnnä ohjainkiskot sivuohjaimen telineeseen. Työnnä sivuohjain paikalleen sopivalle etäisyydelle. Kiristä säätöruuveja varovasti, kunnes ne ovat kunnolla kiinni.
Jyrsi nyt eri nopeuksilla enintään pari milliä kerrallaan niin kauan, että terä menee levyn läpi. Siten levyn reunasta tulee mahdollisimman siisti.
Video
Tee Itsen asiantuntijavideot näyttävät, miten selviät vaikeista yksityiskohdista ja käytät työkaluja ja materiaaleja. Saat myös vinkkejä kokeneilta ammattilaisilta.
Täällä ovat videot, jotka ovat oleellisia tämän projektin kannalta.
PDF

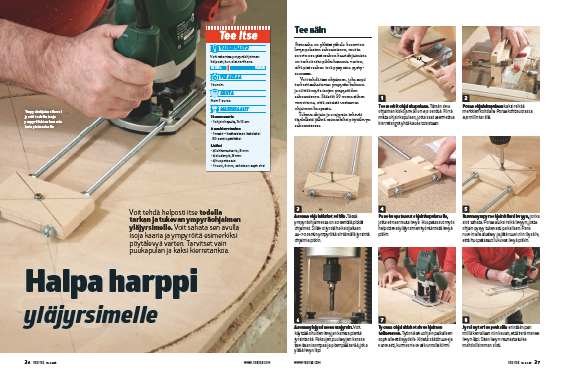

Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
