Rakenna tallipaikka robottiruohonleikkurille

Tallenna artikkeli Sinun pitää kirjautua sisään, jotta voit tallentaa artikkeleita

Robottileikkuri on kallis hankinta, ja se tarvitsee toki oman katoksensa, jotta konetta voi ladata sateensuojassa. Rakenna se itse yhdessä päivässä.

Vaikeusaste
Vie aikaa
1 päivä
Hinta
150 euroa
Rakenna tallipaikka robottiruohonleikkurille

Johdanto

Robottileikkuri on kallis, joten on järkevää rakentaa leikkurille tallipaikka.

Pieni katos suojaa robottiruohonleikkuria sateelta ja auringolta, kun leikkuri pysähtyy ladattavaksi. Vaikka robottiruohonleikkuri on valmistettu ulkoilmaelämään, niin suojakatos pidentää sen käyttöikää entisestään.

Rakennamme tukevan tallipaikan muottivanerista, joka kestää kosteutta ulkona. Materiaali on myös edullista.

Osat leikataan 12 millin muottivanerista: sivut (A), päätylevy (B) kädensijoineen, kansi (C) ja katon reunat (D).

Osat leikataan 12 millin muottivanerista

Näissä rakennusohjeissa on:

  • Vaihe vaiheelta etenevät ohjeet
  • Rakennuspiirustukset
  • Materiaalilista
  • Video

Ohjeet

Sahaa levyt irti

Lukittu sisältö

Kirjaudu tai hanki pääsy jaksoon

Varmistaaksemme hyvän kestävyyden rakennamme suojakatoksen muottivanerista. Se kestää kosteutta ja on edullista. Tähän projektiin riittää 12 millin levy (125 x 250 senttiä) ja sellaisen saa edullisesta rautakaupasta alle sadalla eurolla.

Robottileikkuri: Leikkaa kuusi vaneripalaa irti 1

Leikkaa kuusi vaneripalaa irti: Sivut (A), pääty (B), kansi (C) ja katon reunat (D). Se onnistuu helpoiten pistosahalla, pyörösahalla tai pöytäsirkkelillä.

Robottileikkuri: Piirrä kaari toiseen sivulevyyn 2

Piirrä kaari toiseen sivulevyyn (A). Lyö levyyn useita nauloja kuvan osoittamalla tavalla ja jännitä ohut rima tai vastaava kaarelle, jotta voit piirtää merkinnän sen mukaan.

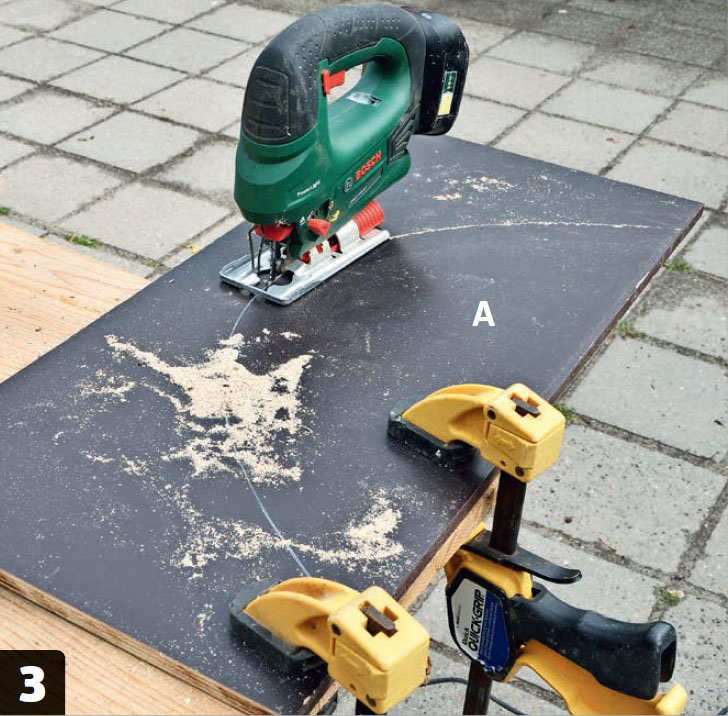

Robottileikkuri: Sahaa kaari irti 3

Sahaa kaari irti. Kiinnitä levynpalanen (A) kunnolla ja sahaa viivan mukaisesti pistosahalla.

Robottileikkuri: Piirrä kaari toiseen sivuvaneriin 4

Piirrä kaari toiseen sivuvaneriin (A). Tällä kertaa se sujuu helpommin: Aseta kaareksi sahattu levy ehjän levyn päälle (A) ja kopioi kaaren merkintä.

Robottileikkuri: Mittaa päätylevyn kädensijan paikka 5

Mittaa päätylevyn (B) kädensijan paikka. Poraa kaksi reikää 40 millin reikäporalla. Kahden reiän ulkoreunojen välinen etäisyys on 15 senttiä.

Kokoa tallin osat yhteen

Lukittu sisältö

Kirjaudu tai hanki pääsy jaksoon

Liitä nyt kaikki levyt yhteen 4 x 35 millin ruuveilla ja liimalla.

Koviin levyihin kannattaa esiporata reiät ruuveille ja upottaa ruuvit siten, että niiden kannat asettuvat levyjen pinnan tasolle. Voit joko käyttää upotusterää tai esiporata upotuksen poranterällä, jonka halkaisija on sama kuin ruuvin kantojen.

Kiinnitämme kanteen kaksi alumiinilistaa. Voit porata niihin reiät itse 4 millin metalliporanterällä, ellet löydä listoja esiporattuina.

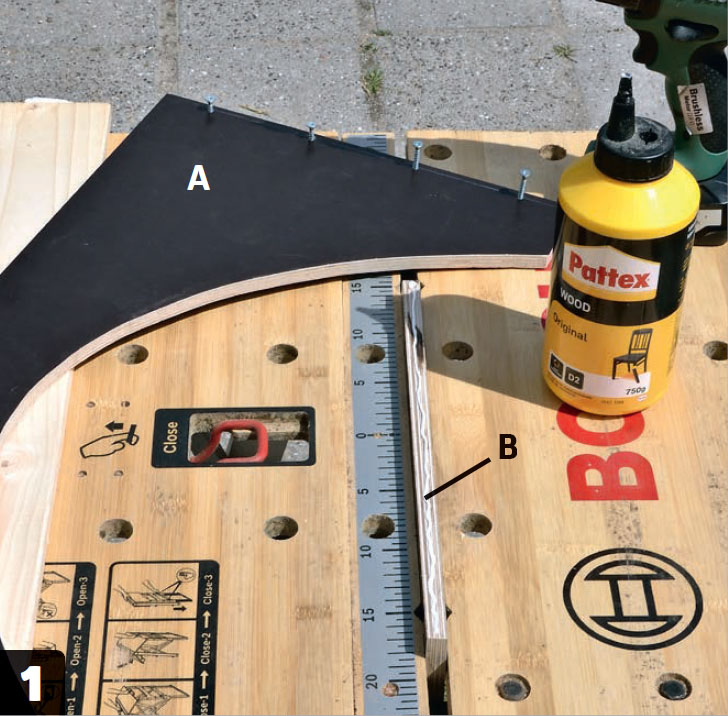

Robottileikkuri: Purista päätykappale kiinni ja levitä puuliimaa toiselle pitkälle sivulle 1

Purista päätykappale (B) kiinni ja levitä puuliimaa toiselle pitkälle sivulle. Esiporaa sivuihin (A) reiät ruuveille 4 millin poranterällä ja sen jälkeen näiden reikien läpi päätykappaleen (B) reunaan 1 millin poranterällä.

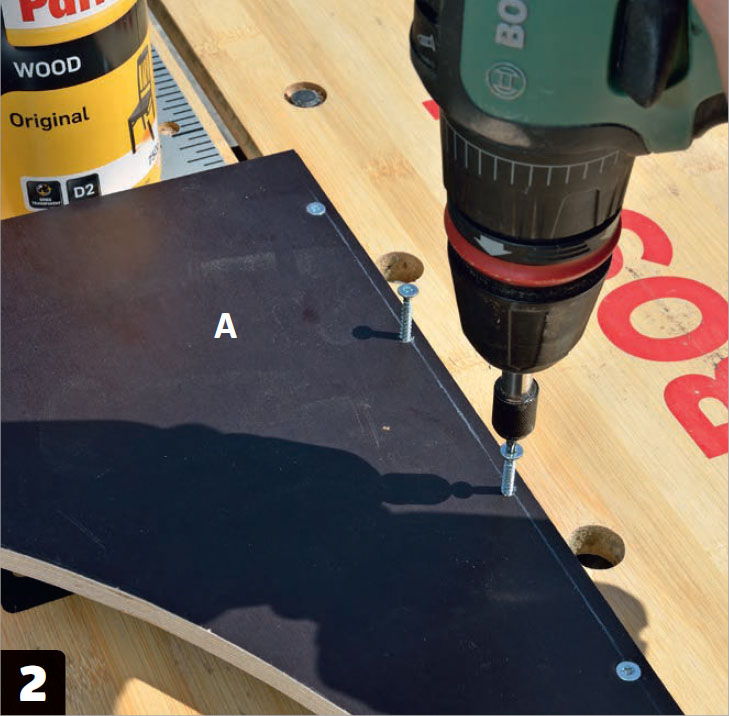

Robottileikkuri: Kiinnitä sivu päätyosaan neljällä 35 millin ruuvilla 2

Kiinnitä sivu (A) päätyosaan (B) neljällä 35 millin ruuvilla. Toista toimenpide toiselle sivulle niin, että molemmat sivut (A) kiinnitetään päätyosaan (B).

Robottileikkuri: Ruuvaa katon kaksi reunaosaa kiinni sivuihin 3

Ruuvaa katon kaksi reunaosaa (D) kiinni sivuihin (A). Kiinnitä katon reunat (D) 4 x 35 millin ruuveilla kummallekin puolelle, jotta kannelle jää tilaa keskelle.

Robottileikkuri: Kiinnitä kaksi reunalistaa kannen pohjaan neljällä 35 millin ruuvilla ja puuliimalla 4

Kiinnitä kaksi reunalistaa (E) kannen (C) pohjaan neljällä 35 millin ruuvilla ja puuliimalla. Listat asetetaan 2 sentin päähän kannen reunasta. Reunalistat varmistavat, ettei kansi pääse luiskahtamaan pois paikaltaan.

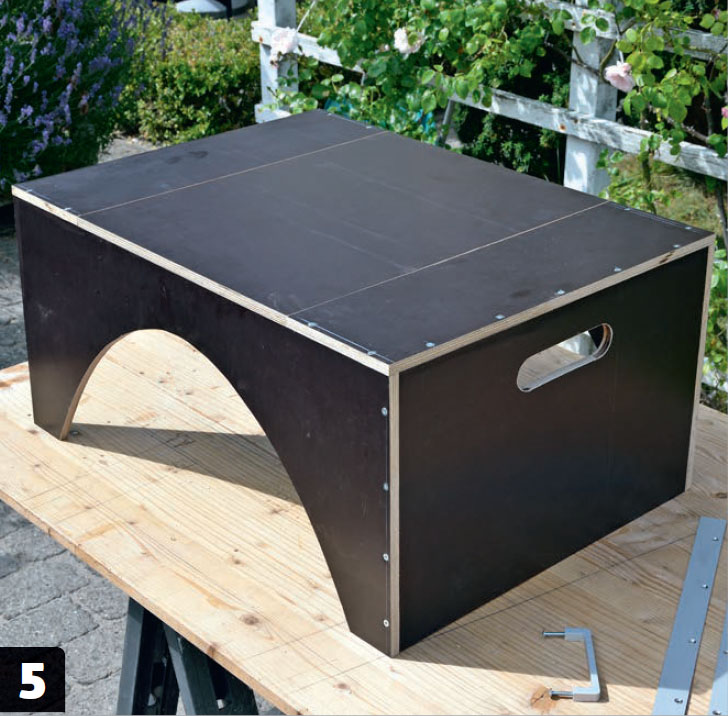

Robottileikkuri: Laatikko on nyt valmis 5

Laatikko on nyt valmis. Kaikkien levyjen reunojen on oltava samalla tasalla. Kannen ja katon reunojen välissä on pienet raot. Ne peitetään pian listoilla.

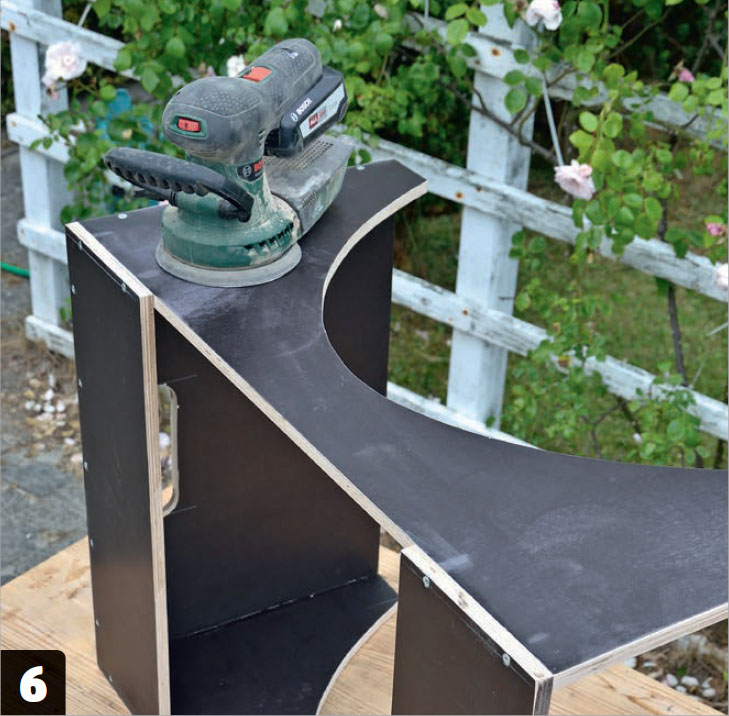

Robottileikkuri: Hio koko laatikko hienolla hiomapaperilla 6

Hio koko laatikko hienolla hiomapaperilla joko käsin tai oheiseen tapaan epäkeskohiomakoneella. Se edistää maalin tarttumista. Voit hioa samalla liitoskohtien pienet epätasaisuudet pois.

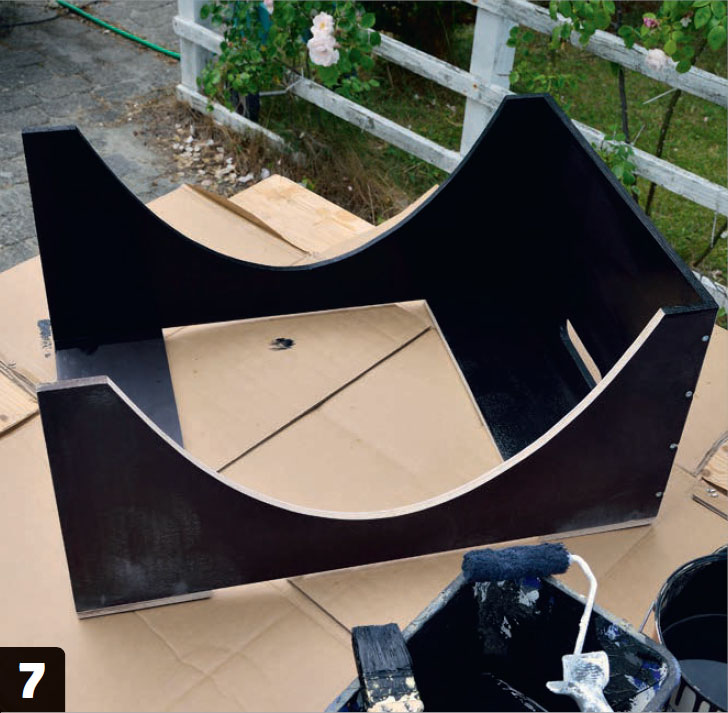

Robottileikkuri: Maalaa kaikki osat 7

Maalaa kaikki osat. Kiinnitä erityistä huomiota reunoihin. Levyjen pinnat kestäisivät säätä muutenkin, mutta nekin maalataan ohuesti, jotta suojakatos näyttää yhtenäiseltä.

Robottileikkuri: Kiinnitä kaksi alumiinilistaa kannen laidoille 3,5 x 12 millin ruuveilla 8

Kiinnitä kaksi alumiinilistaa (F) kannen (C) laidoille 3,5 x 12 millin ruuveilla. Listat peittävät kannen ja katon reunojen väliset raot.

Robottileikkuri: Ruuvaa kahva kiinni kanteen 9

Ruuvaa kahva kiinni kanteen. Robottiruohonleikkurin suojakatos on nyt valmis käyttöön.

Robottileikkuri: Suojakatos pitää jatkossa robottiruohonleikkurin latausaseman kuivana 10

Suojakatos pitää jatkossa robottiruohonleikkurin latausaseman kuivana. Itse leikkuri on myös suojassa säältä ja tuulelta, kun se ei tee työtään nurmikolla.

Materiaalit

12 mm muottiviilu

  • 2 sivulevyä (A), 30 x 70 cm
  • Päätylevy (B), 30 x 52,6 cm
  • Kansi (C), 40 x 55 cm
  • 2 katon reunaosaa (D), 15 x 55 cm

20 x 20 mm lista:

  • 2 reunalistaa (E), 40 cm

3 x 40 mm alumiinilista.

  • 2 kansilistaa (F), 55 cm

Lisäksi:

  • 3,5 x 12 mm ja 4 x 35 mm ruuveja, peittävää puunsuoja-ainetta.

Vie aikaa

Päivän, mukaan lukien kuivumisaika.

Hinta

100-150 euroa.

Vaikeusaste

Useimmat onnistuvat tässä tehtävässä.

Piirustus

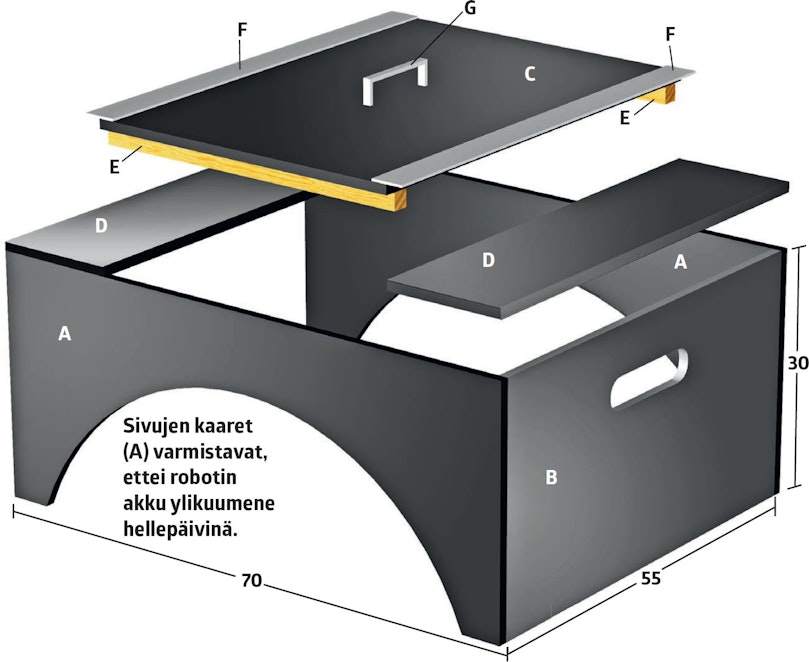

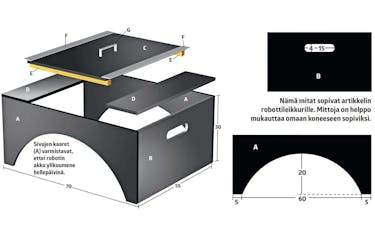

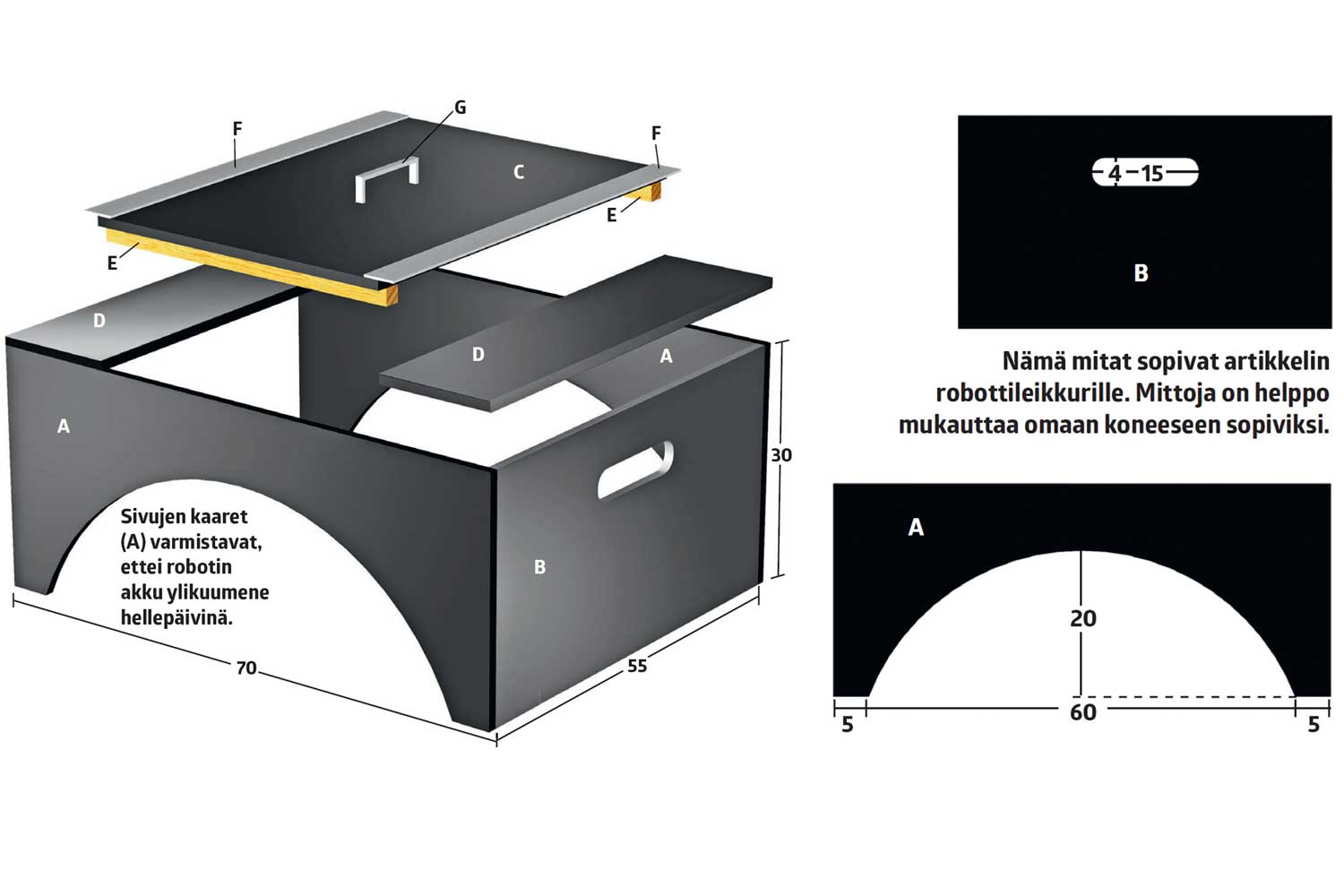

Robottileikkuri piirustus

Kirjaudu tai hanki pääsy to see the drawing

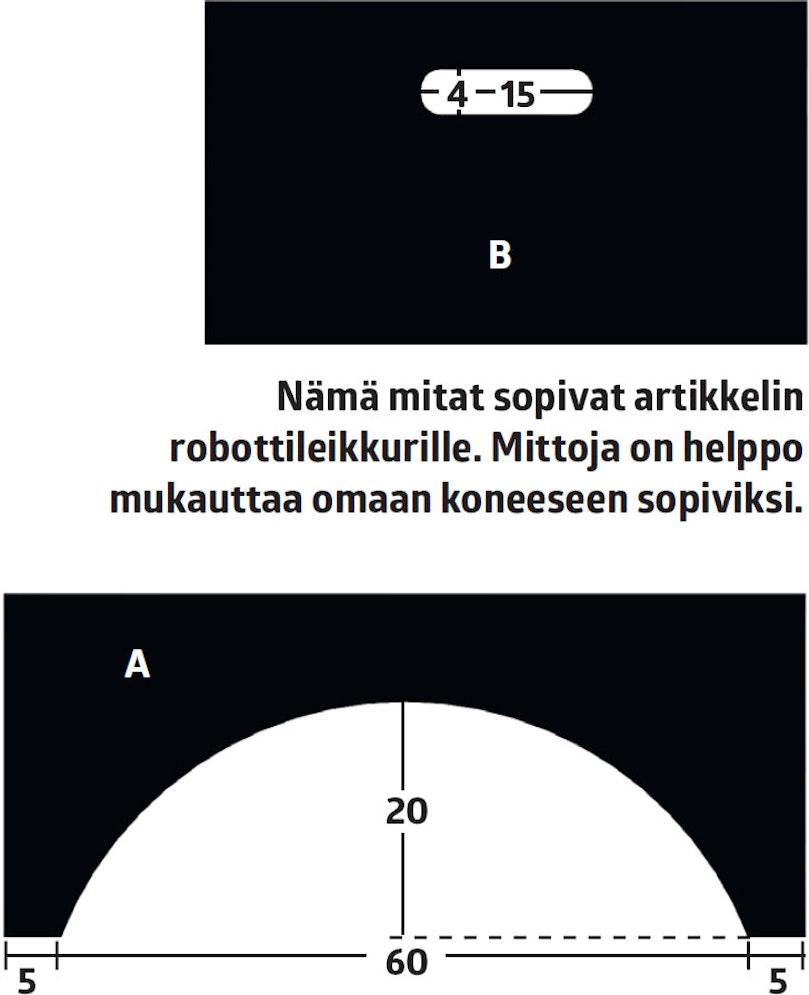

Mitat robottileikkuri

Kirjaudu tai hanki pääsy to see the drawing

Video

Näin käytät upotussahaa

Videolla esitellään puusepän suosikkisaha. Upotussahaa työnnetään aina ohjainkiskoa pitkin, joten sahauslinjoista tulee suorat. Upotussahalla voi sahata sekä suorassa että viistossa kulmassa, ja sahaamisen voi aloittaa levyn reunasta tai keskeltä. Upotussaha sopii sekä lautojen halkaisemiseen että terassin pään suoristamiseen.

Näin käytät pistosahaa

Videolla esitellään pistosahan käyttömahdollisuudet, terät ja toiminnot. Oikeilla asetuksilla pistosahalla voi tehdä melkein mitä tahansa: kaarresahauksia, suoria sahauksia sekä nopeita ja karkeita sahauksia. Oikean terän kanssa pistosahalla voi sahata puuta, muovia, metallia ja herkkiä materiaaleja.

Lehtiversio

Lataa lehtiversio

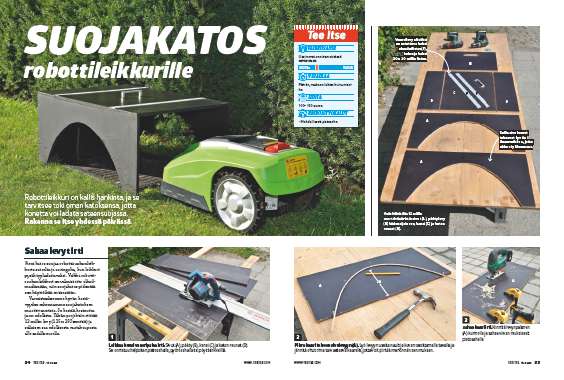

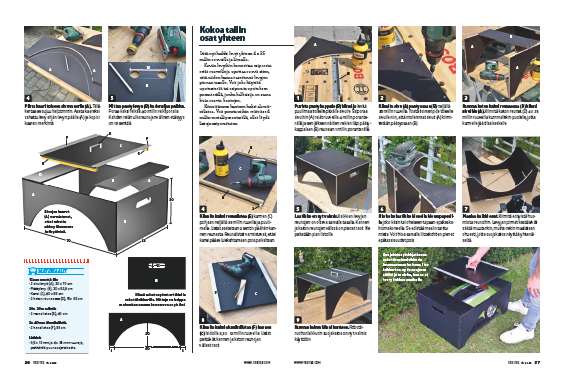

Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
