Levynostin vain 20 eurolla

Tulosta Tallenna artikkeli

Rakenna itse levyhissi murto-osalla oikean hinnasta. Kipsilevynostimen voi rakentaa itse reilusti alle puoleen hintaan verrattuna kauppojen halvimpiin malleihin. Kun nostinta ei tarvita, sen voi purkaa ja varastoida.

Levyhissi: Levynostin vain 20 eurolla

Levyhissi tekee työstä helpompaa. Voit rakentaa levyhissin itse ja säästää reilusti rahaa.

Johdanto

Levyhissi

Levyhissistä on paljon hyötyä katon levyttämisessä. Levyhissi tekee työstä helpompaa ja nopeampaa, vähentää huonoja työasentoja ja raskaita nostoja. Levyhissi avulla voit työskennellä kaksi käsin. Siitä on etua etenkin, jos työskentelet yksin.

Levyhissin hinta

Halvimmat levyhissin maksavat noin 300 euroa. Itse rakennettu levyhissi maksaa vain kymmenesosan eli saman verran kuin hissin päivävuokra.

Rakenna levyhissi itse

Voit ostaa levyhissin myös käytettynä, mutta tässä neuvotaan, miten voit tehdä sen itse todella halvalla. Hissi kestää 30 kilon painon, joten sillä voi nostaa kattoon 13 milliä paksun, 90 x 250 sentin kipsilevyn. .

Mitä levyhissin rakentamiseen tarvitaan?

Levyhissin rakentamiseen tarvitaan kiristystuki. Se tehdään kahdesta putkesta ja kahvasta, joka nostaa tangon jopa 290 sentin korkeuteen. Lisäksi tarvitaan muun muassa lautaa ja vanhan toimistotuolin runko. Saat täydellisen materiaalilistan. Rakentaminen vie vain pari tuntia. Työn iloa!

Ohjeet

Tee itse

Levyhissi: Levynostin vain 20 eurolla

Vaikeusaste:

Nostimen rakentaminen ei vaadi mitään erikoistaitoja, vain kekseliäisyyttä.

Ajankäyttö:

Pari tuntia.

Hinta:

Noin 20 €.

Tarvikeluettelo

Tarvikkeet

  • 38 x 56 mm rimaa, 190 cm
  • Toimistotuolin alusta (jalkaosa)
  • Tarv. teräsputkea (pölynimurista)
  • 2 kpl 8 x 100 mm pultteja aluslevyineen ja siipimuttereineen
  • Tarv. 8 x 50 mm pultti+siipimutteri
  • Ruuveja, 5 x 80 mm ja 4 x 30 mm
  • Puusepänliimaa
  • Kiristystanko (esim. Biltema tms.)

Erikoistyökalut

  • Porateline
  • Tarv. pyöröviila
Levyhissi: Levynostin vain 20 eurolla

Puusta rakennettu kipsilevyteline

Kahvallinen kiristystanko

Pölynimurin putki

Toimistotuolin jalat

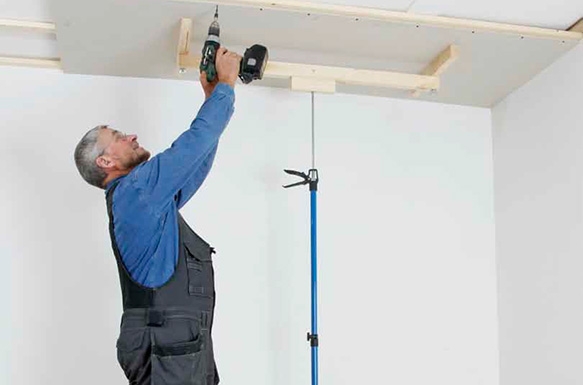

Kipsilevynostin voi nostaa kipsilevyt kattoon, jotta saat molemmat kädet käyttöösi levyn kiinnittämistä varten. Laadukkaat mallit maksavat yli 200 €, halvimmatkin noin 50 €. Vuokraa-minen maksaa noin 20 € /vrk.

Ohjeidemme avulla voit rakentaa levynostimen itse. Nostin kestää 30 kg kuormitusta, mikä riittää hyvin 28 kiloa painavan 13 mm paksun kipsilevyn (90 x 250 mm) nostamiseen. Levynostimen rakentamiseen tarvitaan kiristystanko. Se koostuu kahdesta tele-skooppiputkesta ja kahvasta, josta tankoa voidaan venyttää 290 cm:n koko-naispituuteen. Tangon putkikoko oli liian pieni jalkojen putkeen liitettäväksi. Olisimme voineet laittaa teippiä putken ympärille, kunnes se sopisi alustaan, mutta päädyimme käyttämään imurin muovipäällystettyä teräsputkea. Se sopi lähes sellaisenaan alustan putkikokoon.

Näin helppoa!

1. Teleskooppiputki nostetaan ylös, 30 cm:n etäisyydelle katosta.

2. Kipsilevy asennetaan telineelle.

3. Nosta kipsilevyteline ylös asti ja pumppaa levy kattoa vasten.

4. Ruuvaa kipsilevy reunoista kiinni kattoon. Poista nostin ja kiinnitä levy keskeltä ruuveilla.

Vinkki

Vaihtoehto toimistotuolille. Jos et saa hankittua toimisto-tuolin jalkoja, rakenna kahdesta palkista risti - ikään kuin joulukuusen jalka. Sen alle voi asentaa kalustepyörät.

Toimi näin

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

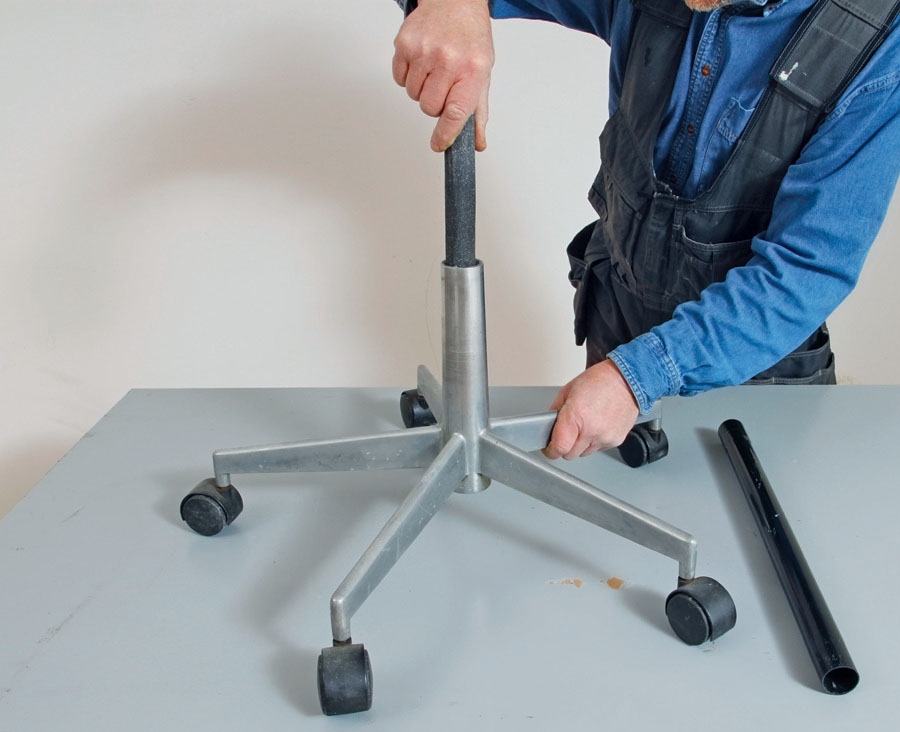

Levyhissi: Alustan putkiaukko on hieman liian vino pölynimurin putkeen, joten putkea pitää hioa tai viilata. 1

Alustan putkiaukko on hieman liian vino pölynimurin putkeen, joten putkea pitää hioa tai viilata. Jos et omista pyöröviilaa, voit tehdä hiomapalan kiertä-mällä karkeaa hiomapaperia pyörökepin ympärille ja kiinnittämällä sen hakasilla.

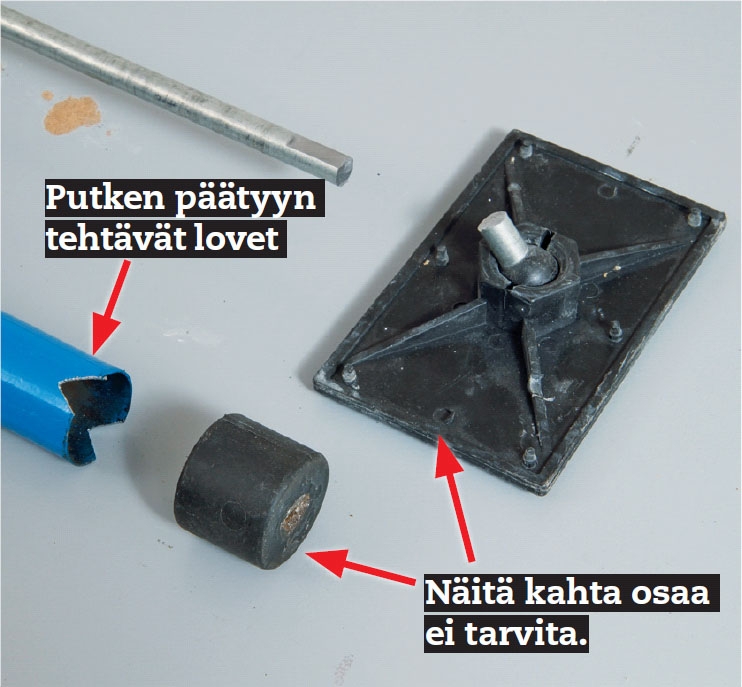

Levyhissi: Leikkaa rautasahalla kiristys-tangon alusta irti tangosta. 2

Leikkaa rautasahalla kiristys-tangon alusta irti tangosta. Poista myös putken kuminen tulppa ja sahaa putken päätyyn kaksi lovea. Lovet estävät myöhemmin tangon pyörimisen.

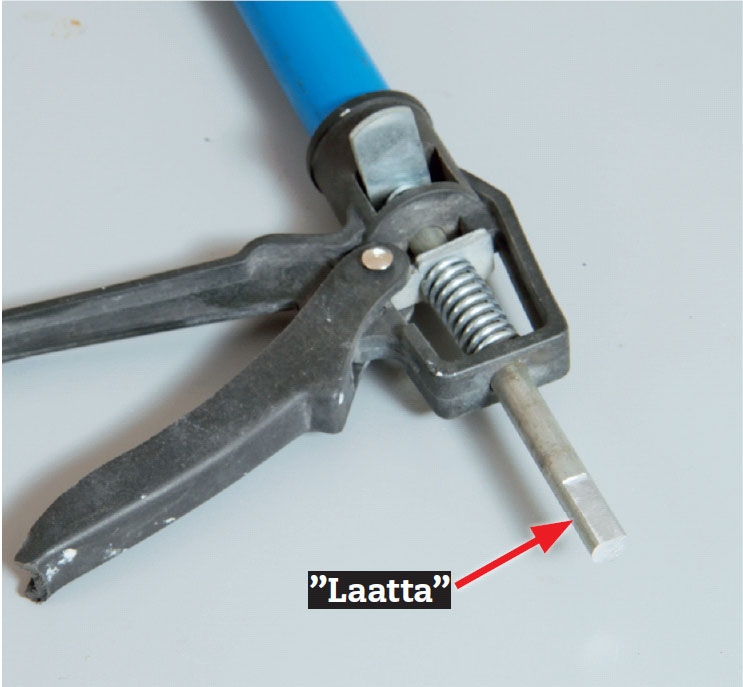

Levyhissi: Tangon kahva toimii ikään kuin väärinpäin sijoitettu saumapistooli. 3

Tangon kahva toimii ikään kuin väärinpäin sijoitettu saumapistooli. Tangon päähän tehdään viilalla tai rautasahalla ”laatta”.

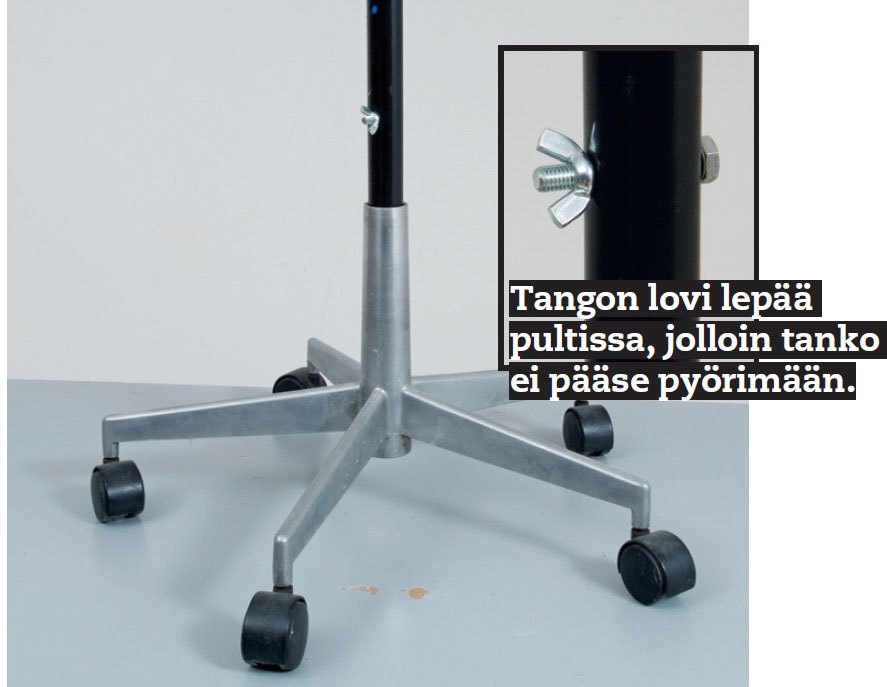

Levyhissi: Pölynimurinputki sopii nyt tiu-kasti alustan putkeen. 4

Pölynimurinputki sopii nyt tiu-kasti alustan putkeen. Poraa pölyn-imurinputkeen reikä 10 cm korkeudelle siipimutterilla varustettua pulttia varten. Alin reikä porataan 10 cm:n etäisyydelle alustan yläreunasta. Paina tanko putkeen.

Levyhissi: Sahaa palkki neljään osaan: 120 cm, 20 cm ja kaksi 50 cm:n palaa. 5

Sahaa palkki neljään osaan: 120 cm, 20 cm ja kaksi 50 cm:n palaa. Kiinnitä tanko 20 cm:n tukipalaan, joka sijoitetaan 120 cm pitkän palkin keskelle.

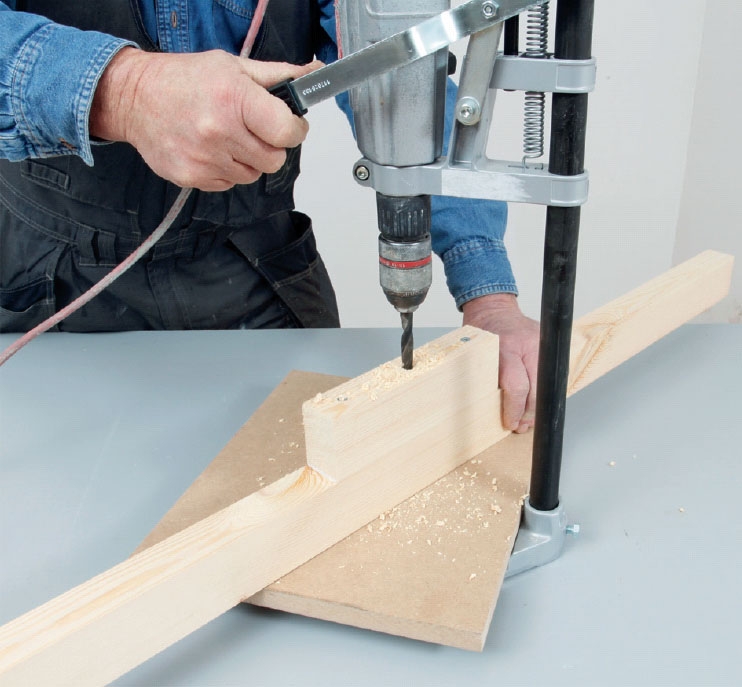

Levyhissi: Poraa 10,5 mm:n poranterällä 10 cm syvä reikä keskelle tukipalaa palkkiin asti. 6

Poraa 10,5 mm:n poranterällä 10 cm syvä reikä keskelle tukipalaa palkkiin asti. Käytä mielellään porateli-nettä, jotta saat porattua reiän suoraan.

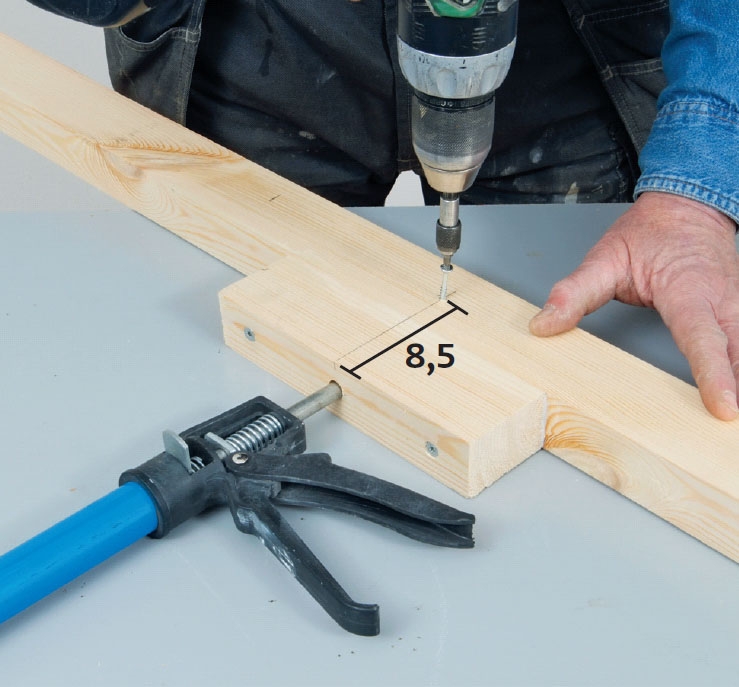

Levyhissi: Kiristystanko upotetaan reikään ”laatta” edellä. 7

Kiristystanko upotetaan reikään ”laatta” edellä. Sijoita 4 x 30 mm:n ruuvi 8,5 cm:n päähän tuen reunasta ja ruuvaa se kiinni kunnes se ”lukittuu” tankoon tiukasti.

Levyhissi: Poraa 8,5 mm:n reiät 20 mm:n päähän palkin päädyistä ja keskelle 50 cm pitkiä palkkipaloja. 8

Poraa 8,5 mm:n reiät 20 mm:n päähän palkin päädyistä ja keskelle 50 cm pitkiä palkkipaloja. Upota reiät palk-kipaloihin 13 mm:n poranterällä. Työnnä reikiin pultit ja upota niiden kannat.

Materiaalit

Vie aikaa

Hinta

Vaikeusaste

Piirustus

Video

3D-piirustus

Video

VINKIT: Kotitekoinen levynostin

Kirjaudu sisään tai osta käyttöoikeus, jotta voit katsoa videon

Vinkit & niksit

Lehtiversio

Lataa lehtiversio

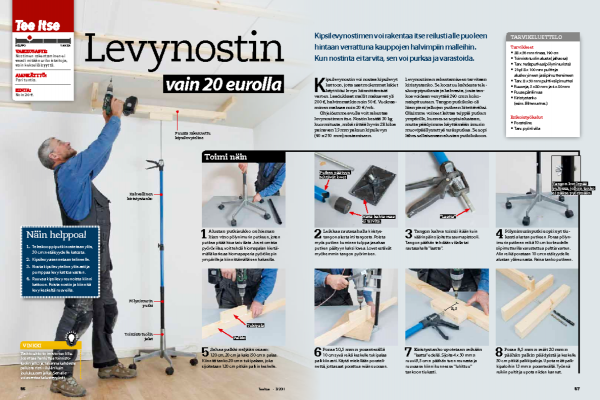

Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
