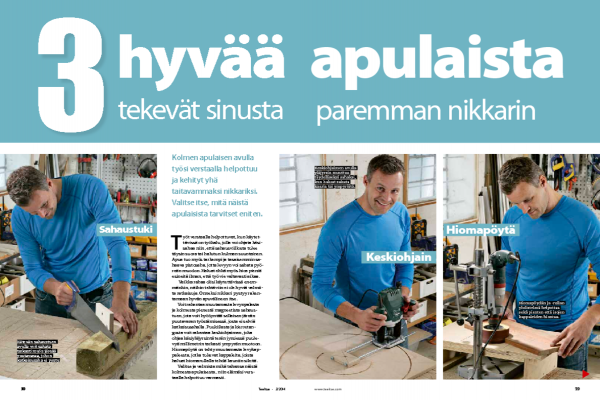

3 hyvää apulaista tekevät sinusta paremman nikkarin

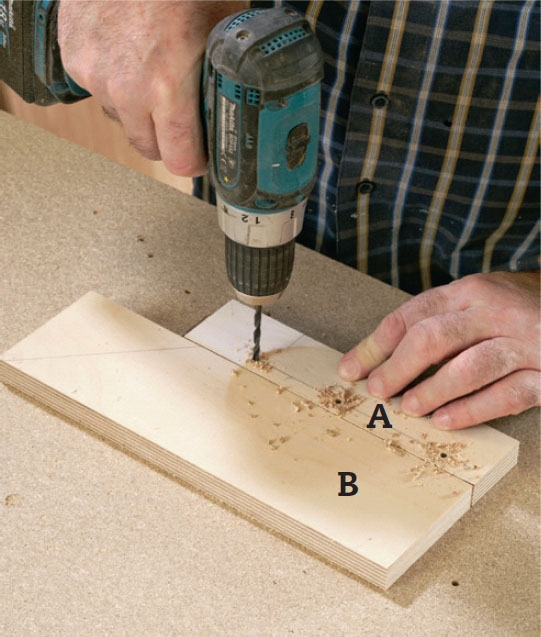

Esiporaa 5 mm poralla kolmelle ruuville reiät kahteen levyyn (A ja B), jotka myö-hemmin kootaan 90° kulmaan.

VINKKI: Käytämme 18 mm koivuvaneria, mutta voit käyt-tää valitsemiasi listoja tai levyjä.

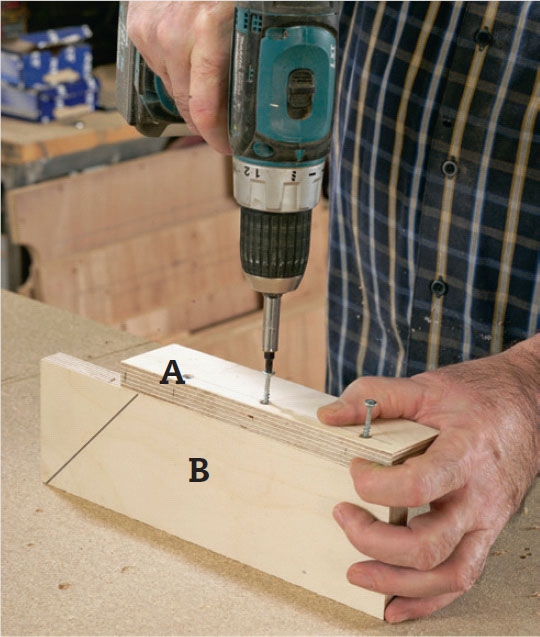

Yhdistä levypalat suoraan kulmaan liimalla ja 5 x 50 mm ruuveilla. Viiva osoittaa sahauslinjan.

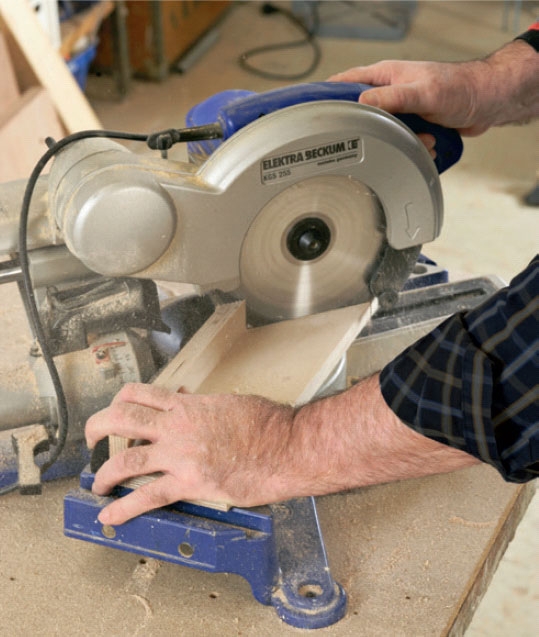

Sahaa levypalat (A ja B) katkaisu-/jiirisahalla. Näin jäljestä tulee tarkka. Tässä sahaamme pään 45°:n kulmaan, mutta voit valita kulma-asteen tarpeesi mukaan.

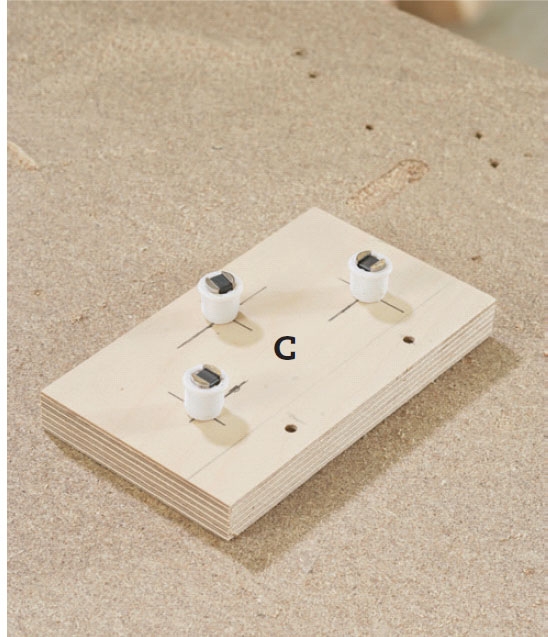

Aseta kolme magneettia levypalalle (C). Käytämme kolmea kaappimagneettia upotuksiin. Sijoita ne levypalalle kuvan osoittamalla tavalla tasaisin etäisyyksin.

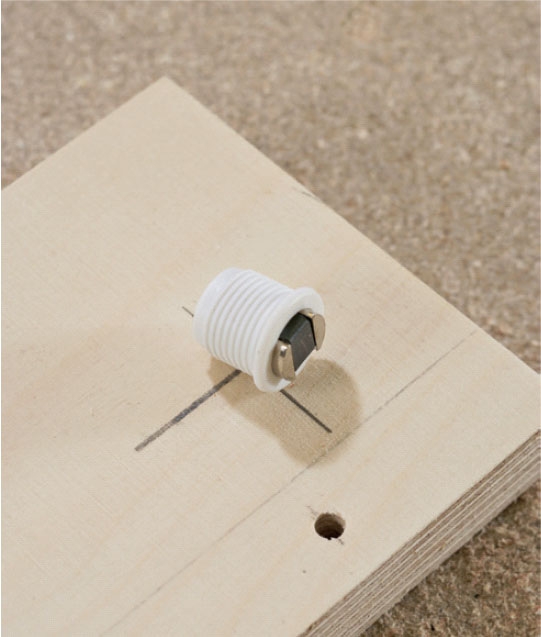

Magneeteissa on pieni kaulus. On tärkeää, että magneettien ylin reuna on samassa tasossa (tai hieman upotettu) levyn etupuolen kanssa. Tämän vuoksi kaulus on upotettava.

Työstä kaulusten upotus 18 mm poralla, ennen kuin poraat levyn läpi 14 mm poralla. Käytä työhön poratelinettä, jotta saat rei'istä täysin yhdenmukaiset.

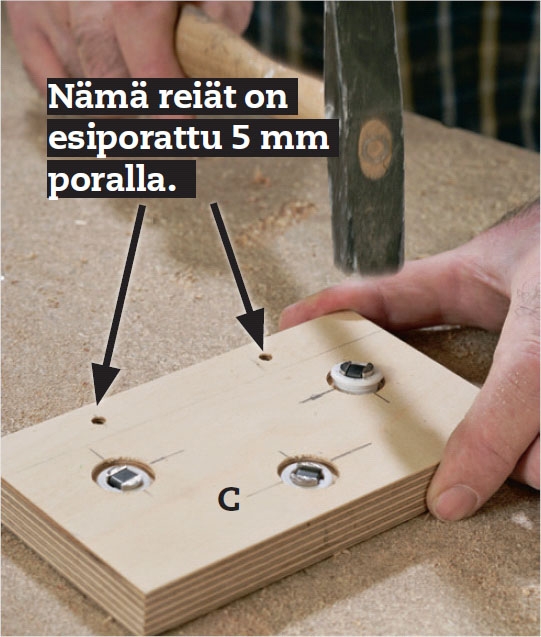

Iske magneetit porattuihin reikiin. Huomaa, että tässä olemme esiporanneet reiät levyn (C) pohjalareunaan, joten levy on valmis ruuvattavaksi kiinni.

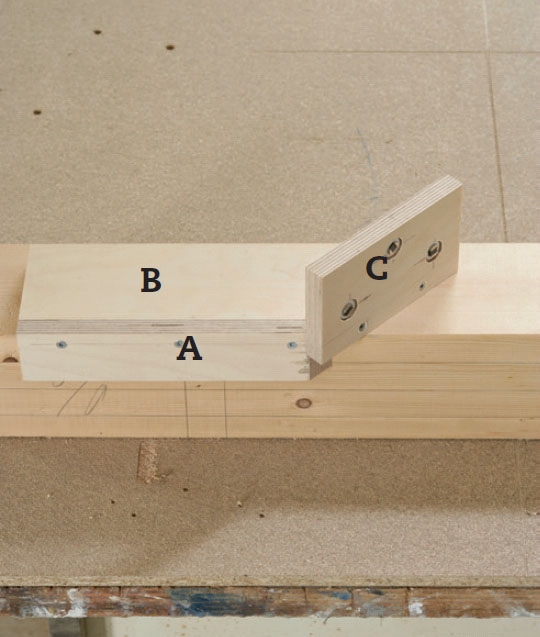

Yhdistä levyt, niin sahaustuki on valmis ohjaamaan sahanterääsi tarkasti sekä pystysuoraan että 45 asteen jiiriin.

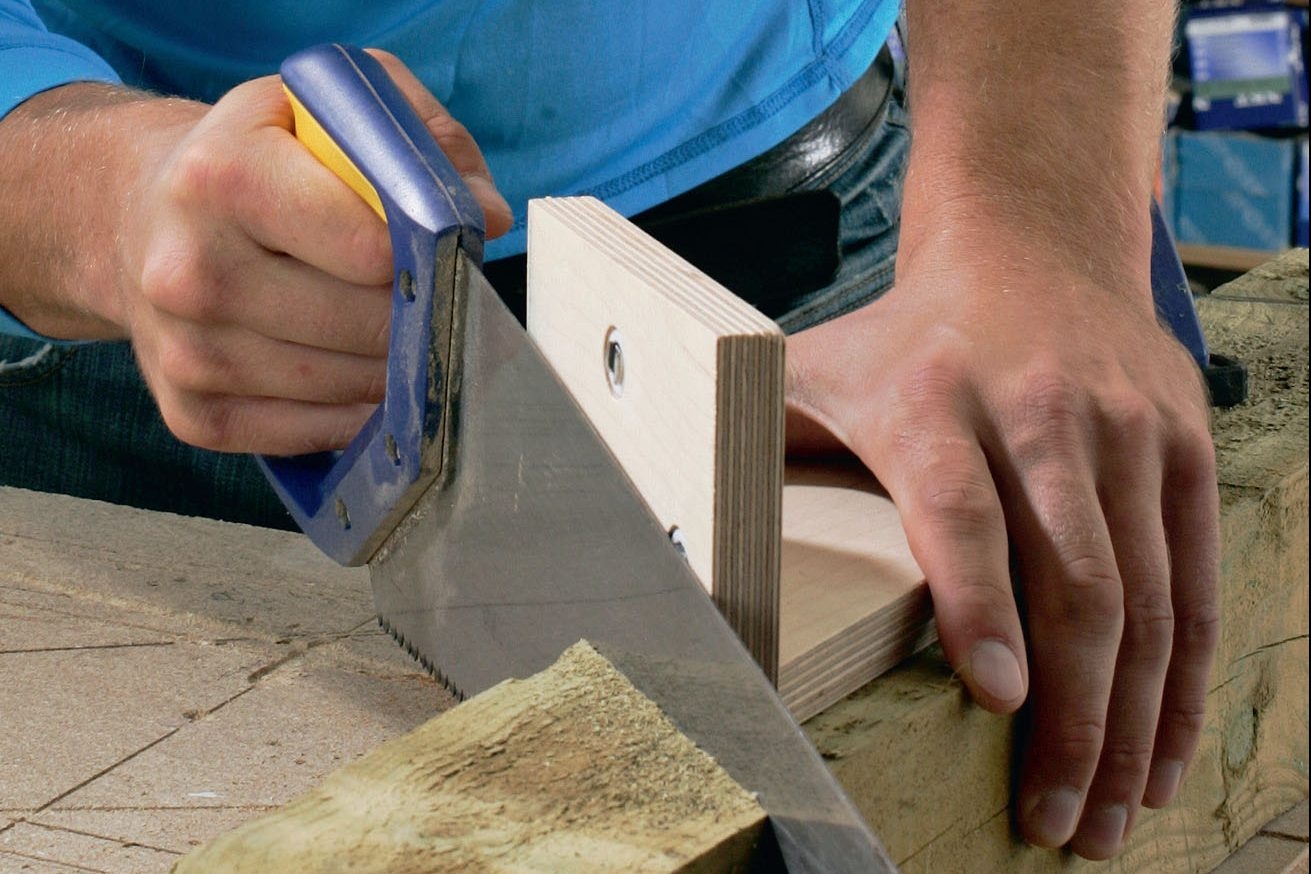

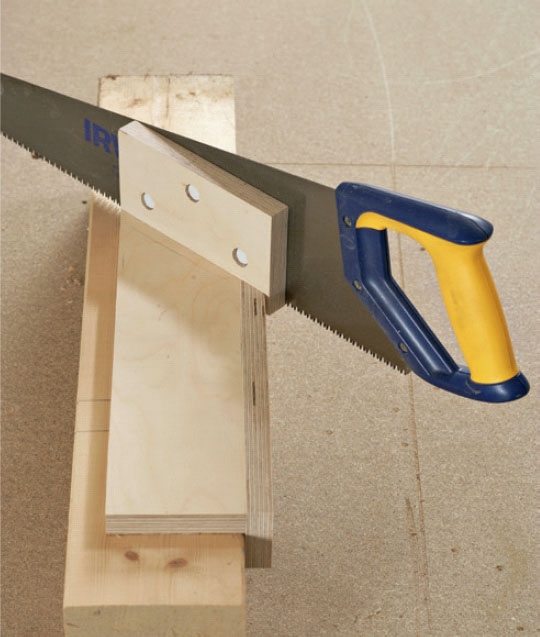

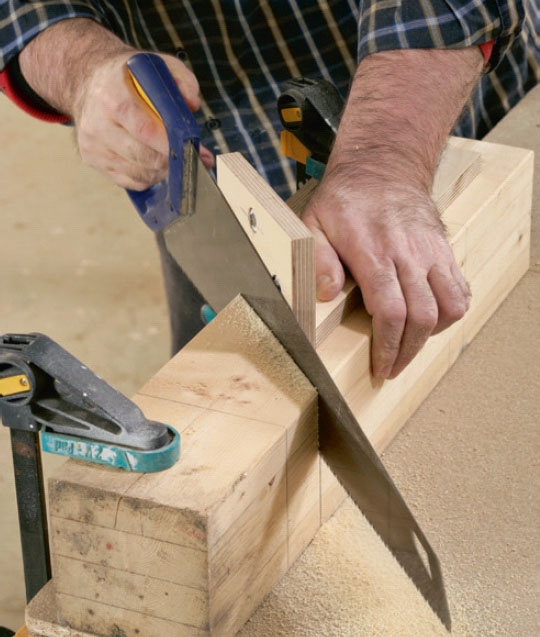

Paina sahaustuki tolpan reunaa vasten. Saha ”tarttuu” ohjaimeen ja pysyy pystysuorassa. Magnee-tit pitävät sen siinä, mutta eivät estä sahan edestakaista liikettä.

Kun terä on yli 10 cm:n syvyydessä, magneetit eivät enää pitele sitä. Nyt sitä ohjaa vain sahausura.

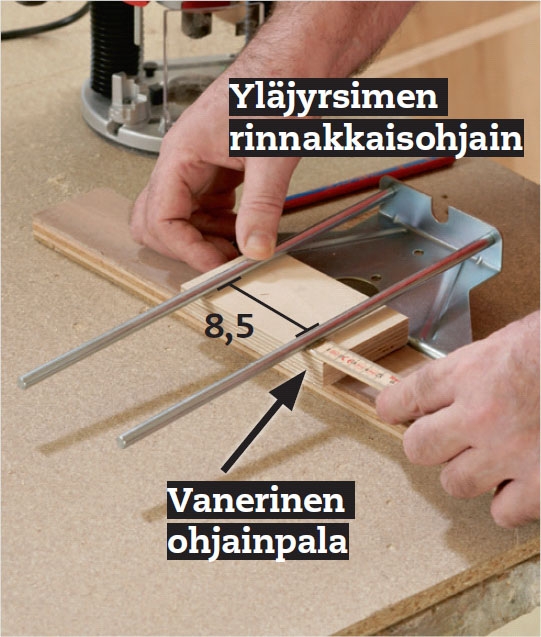

Tee ohjainpalaan mer-kinnät. Kuvan yläjyrsimen rinnakkaisohjaimen tankojen väli on 8,5 cm. Tämä sama etäisyys merkitään ohjainpalan jokaiseen sivuun. Merkinnät siirretään myös levyn reunaan.

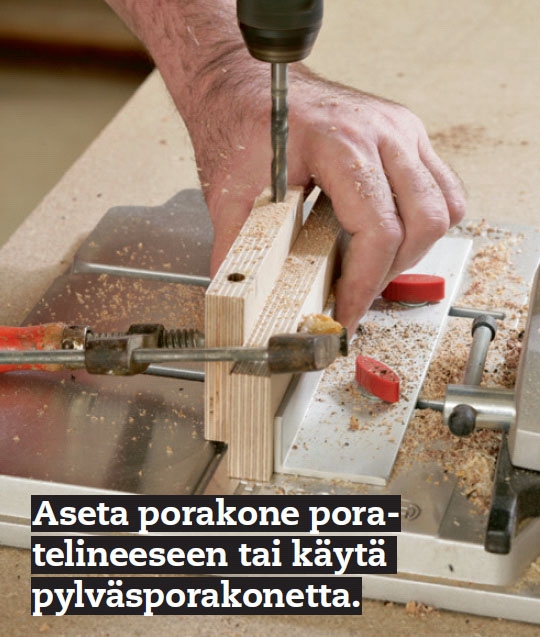

Poraa palan sivulle kaksi reikää tankoja varten. Poraa suorassa kulmassa palan läpi 8,5 mm poralla.

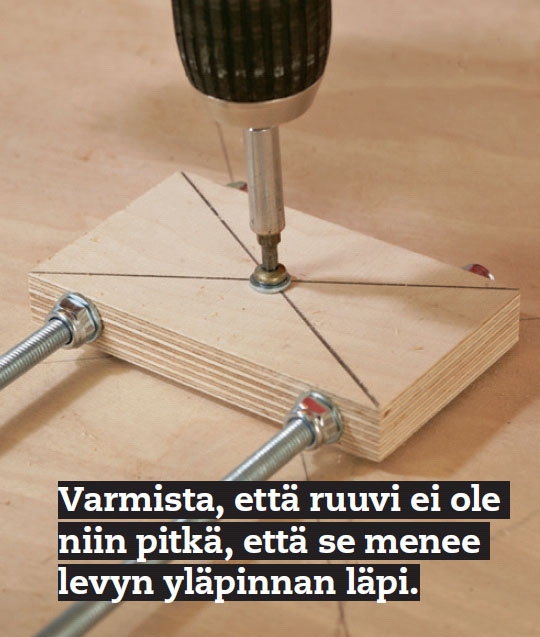

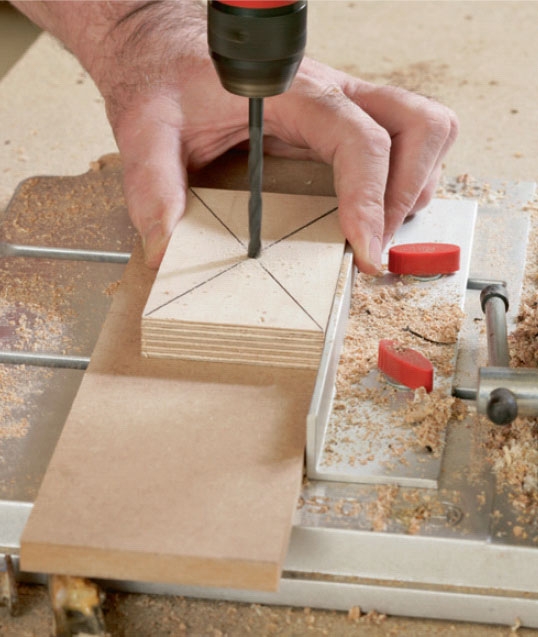

Hae palan keskipiste piirtämällä linjat kulmasta kulmaan. Poraa keskipisteeseen läpimenevä reikä 5 mm poralla. Reikä on se keskipiste, jonka ympäri ohjainpala pyörii.

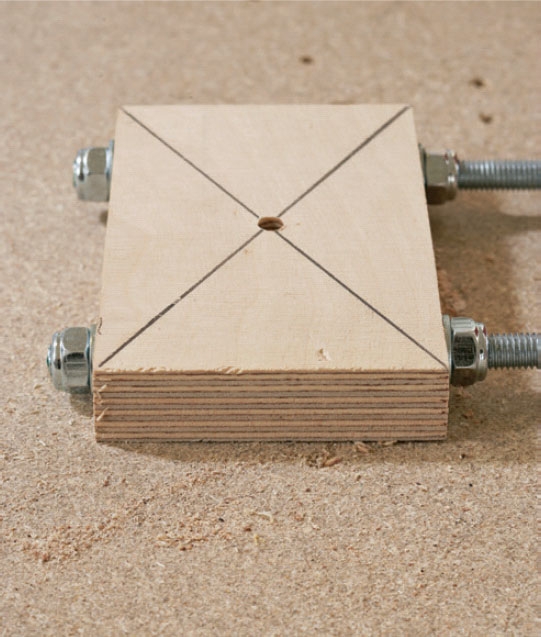

Kiinnitä kierretangot palan molemmilla sivuilla lukkomuttereilla. Aseta 8 mm aluslevyt palan ja mutterien väliin.

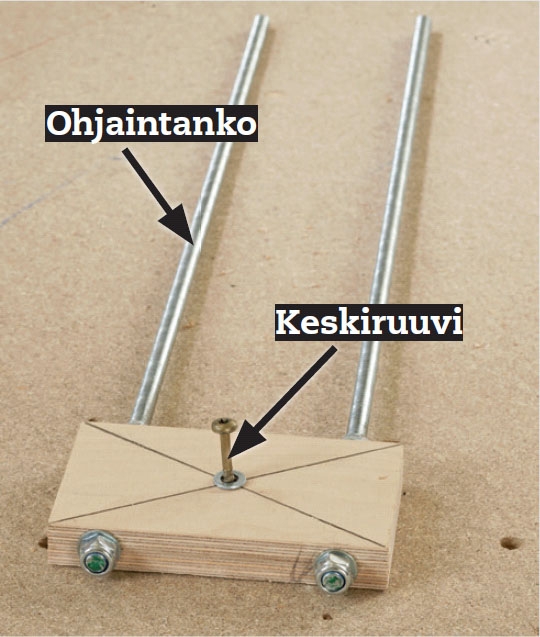

Keskiohjain on valmis. Kuvan ohjaimen tangot ovat 50 cm pitkät. Niiden avulla voi jyrsiä Ø 24-70 cm ympyröitä siirtämällä yläjyrsimen paikkaa tangoilla.

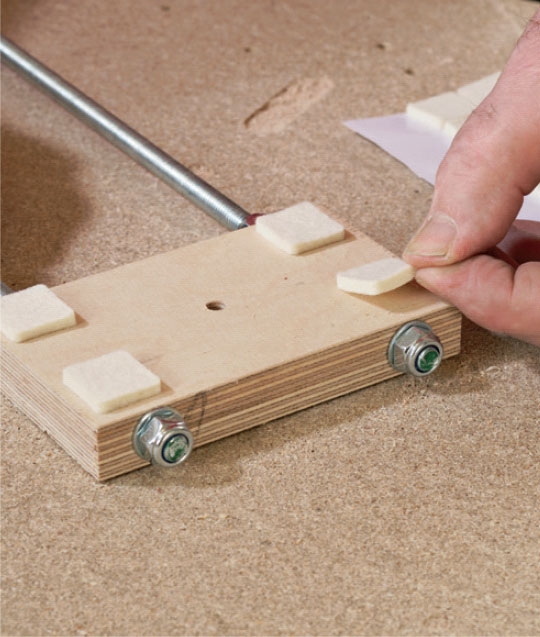

Aseta ohjainpalan alapintaan pienet huopapalat, jos ohjainpalan alapinnan ja jyrsittävän kappaleen välinen etäisyys on hyvin pieni, kuten kuvassa.

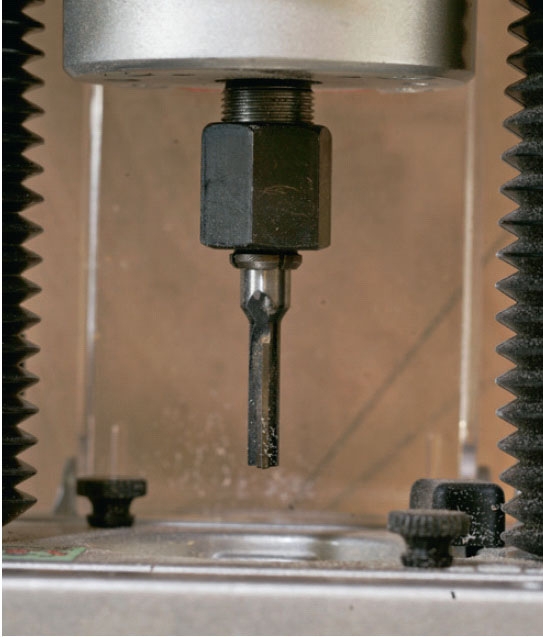

Aseta yläjyrsimeen urajyrsinterä. Pieniin levypaksuuksiin voit käyttää halkaisijaltaan pientä jyrsin-terää. Järeämpi puu vaatii jä-reämmän ja pidemmän terän, jotta se työntyy puun läpi.

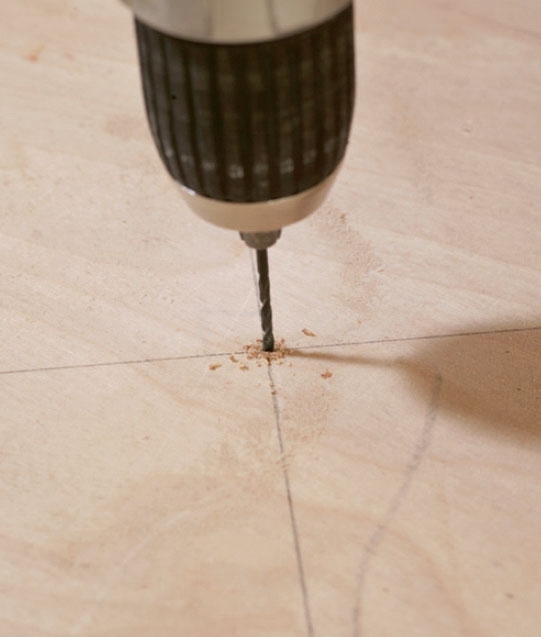

Poraa sahattavan levyn keskipisteeseen reikä. Reiän tehtävänä on vain var-mistaa, että keskiohjaimen ruuvi tarttuu kiinni, jotta voit sahata täydellisen ympyrän.

Keskiruuvin on oltava tiukasti ohjainpalan reiässä. Laita ruuvin kannan alle aluslevy. Kiristä ruuvia vain sen verran, että huopapalat yhä liukuvat kappaleen päällä.

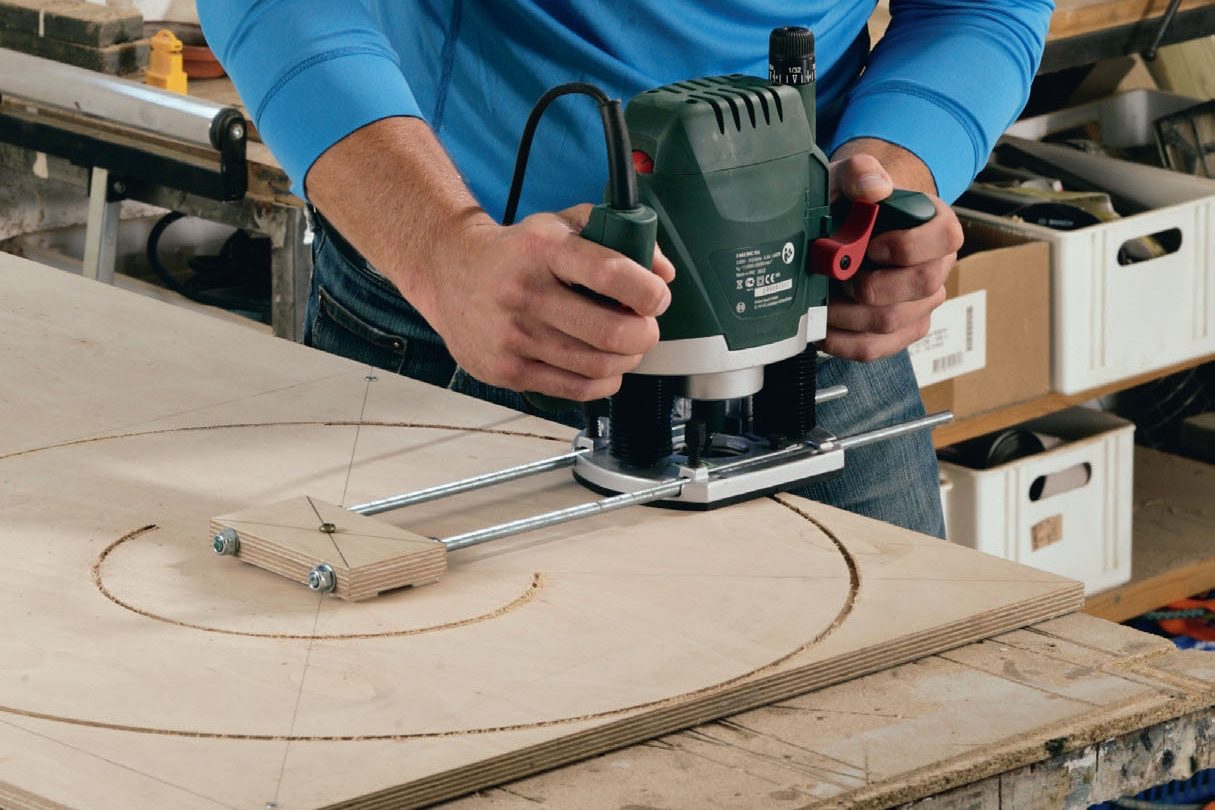

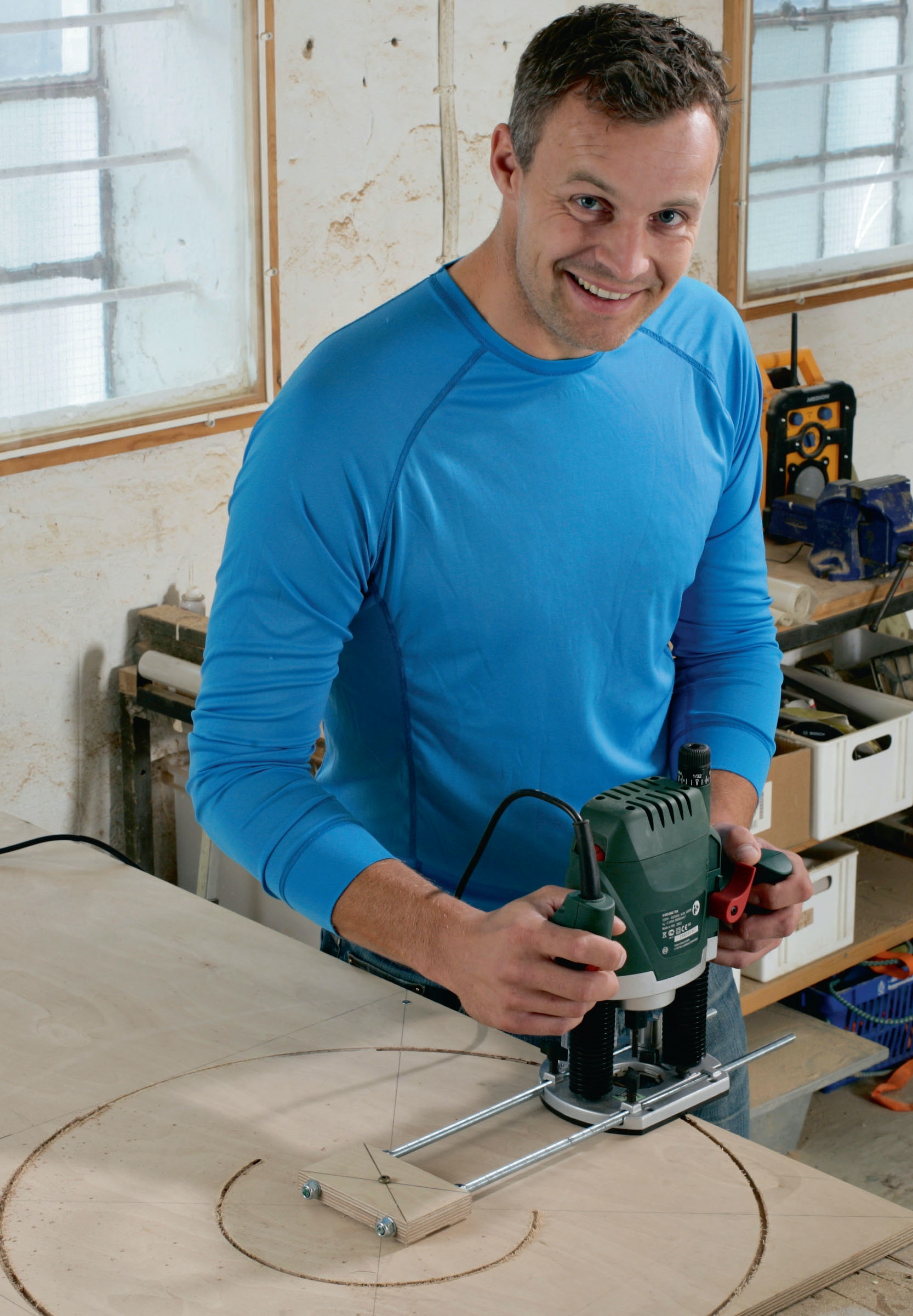

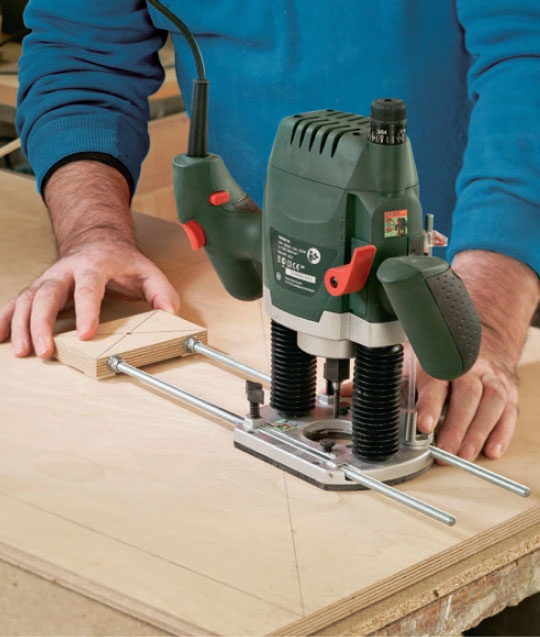

Kiinnitä ohjain-tangot rinnakkaisohjaimen pitimeen. Työnnä yläjyrsin paikalleen halutun säteen pituuden mukaan. Kiristä sormiruuveja varovasti.

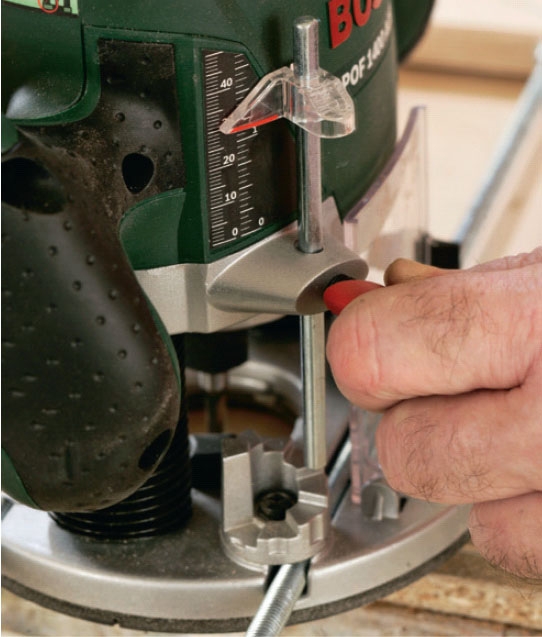

Säädä jyrsintä-syvyys. Jyrsinterän pitää vain juuri ja juuri työntyä puuhun. Muista asettaa levy kaiken alle, jottet jyrsi pöytää.

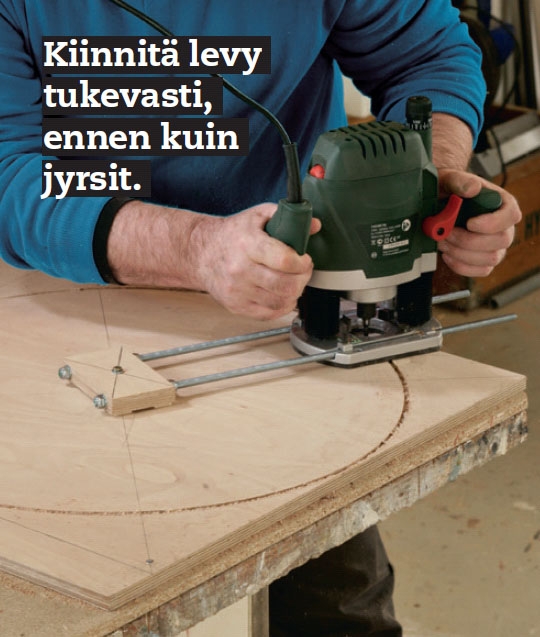

Jyrsi vaiheittain, enintään parin milli-metrin syvyyteen jokaisella jyrsintäkerralla, kunnes terä on työntynyt koko levyn läpi.

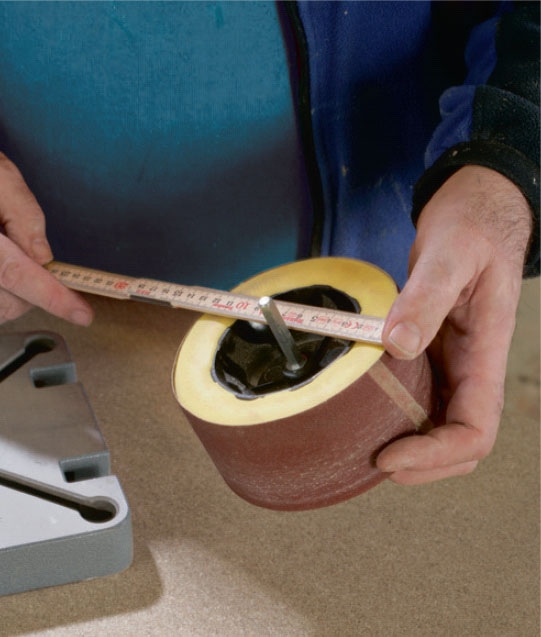

Mittaa hiomarullan halkaisija. Tämän rullan halkaisija on 13 cm, joten pöytä-levyyn sahataan halkaisijaltaan 15 cm:n reikä, jotta rullan ympärille jää hieman ilmaa.

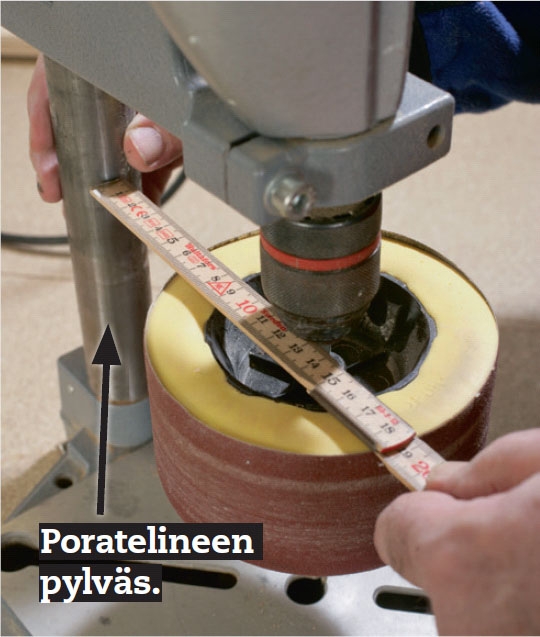

Mittaa etäisyys teli-neen pylväästä poraistu-kan keskipisteeseen. Mittaa tämän jälkeen poratelineen aluslevy - tilaa tarvitaan myöhemmin hiomapöydän jalkojen väliin.

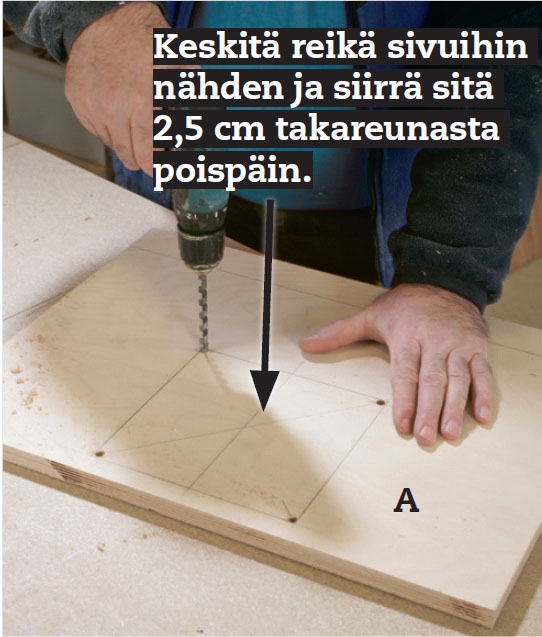

Piirrä ylimpään levyyn (A) neliön muotoinen reikä. Tämän reiän koko on 20 x 20 cm. Poraa kulmiin 10 mm reiät ja sahaa pala irti pistosahalla. Sahaa mahdollisimman tarkasti ja hio reunat lopuksi.

Piirrä kahteen työntö-levyyn (E) viivat kulmasta kulmaan. Kuvan levyjen koko on 19,5 x 19, 5cm. Harpin avulla piirretään kaksi erikokoista ympyrää (tässä 5 ja 15 cm).

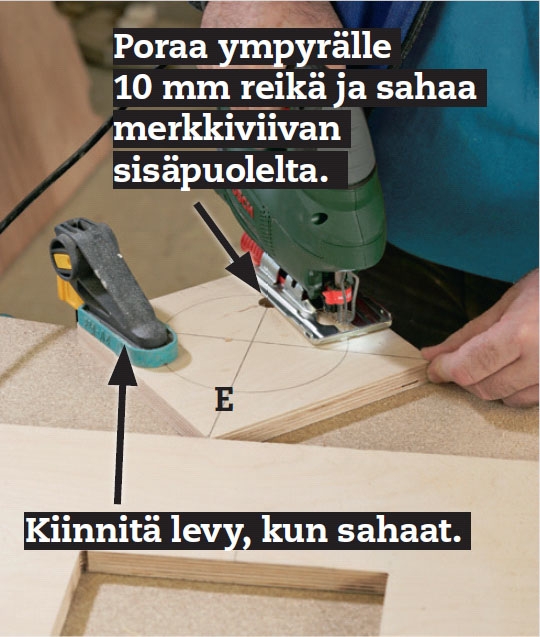

Sahaa molempiin työntölevyihin pyöreät reiät. Voit siistiä reunat myöhemmin valmiilla hiontapöydällä.

VINKKI: Pienten rullien reiät on helpointa sahata reikäsahalla.

Sahaa levykappale (B) samaan tapaan. Se on pienempi kuin levykappale (A) - 30 x 35 cm, ja neliön muotois-ta reikää on siirretty 4 cm levyn takareunasta sisäänpäin.

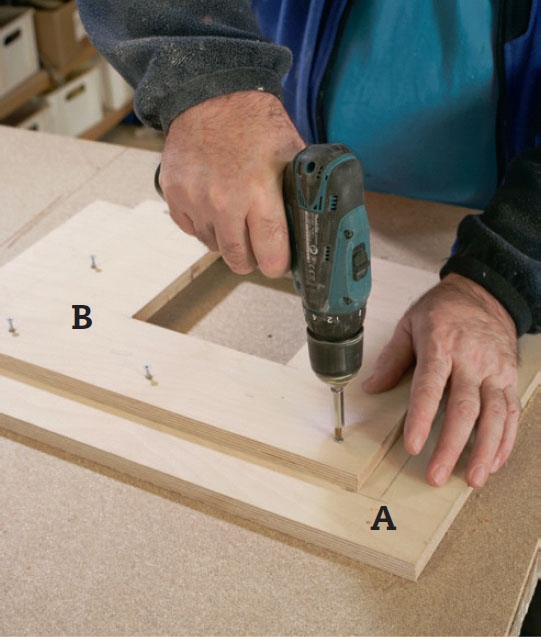

Levypalat liimataan ja ruuvataan yhteen. Tar-kista, että neliön muotoiset reiät sijoittuvat keskitetysti toisiinsa nähden, jotta huullos on yhtä leveä kaikilla sivuilla.

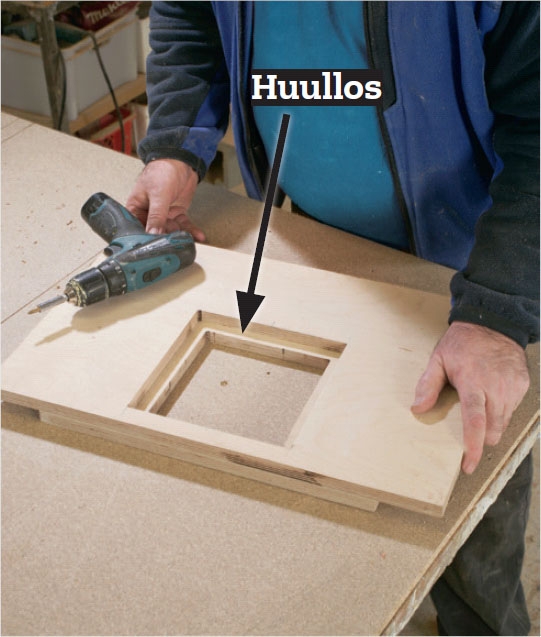

Käännä levypalat (A ja B). Nyt näet syntyneen huulloksen, jolle työntölevyt (E) asetetaan hiontatöissä.

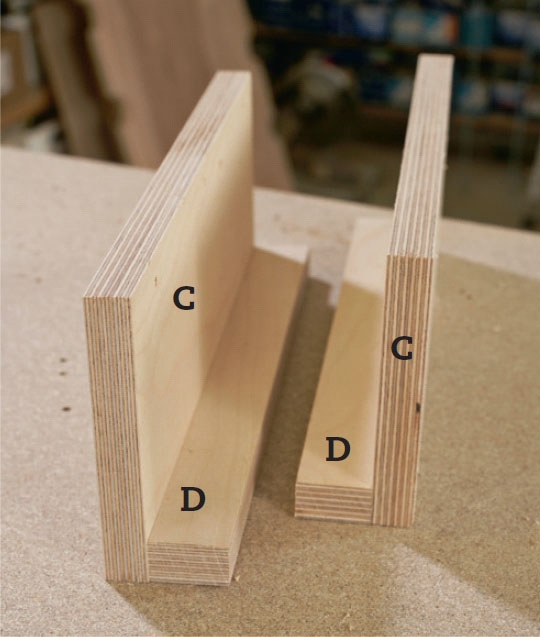

Jalkasarjat liimataan ja ruuvataan yhteen niin, että pienet tassut (D) ovat suorassa kulmassa jalkoihin (C) nähden. Jalkojen ja tassujen alapinnat ovat samassa tasossa.

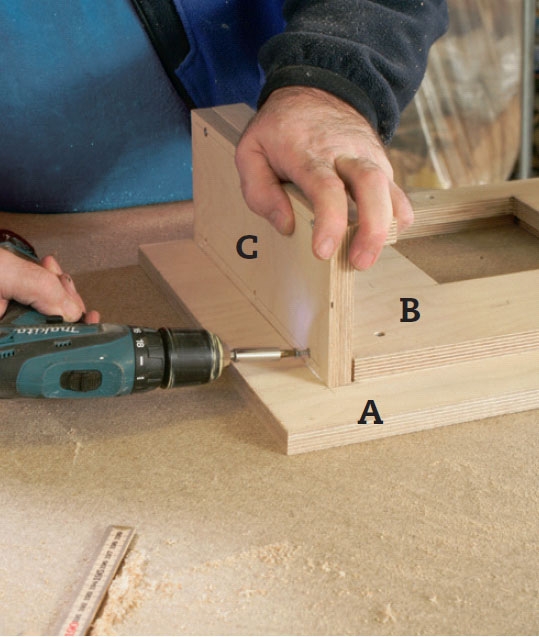

Jalkasarjat liimataan ja ruuvataan kiinni levykappaleeseen (B). Tässä pienet tassut osoittavat sisään-päin, mutta jos poratelineesi aluslevy on iso, voit kääntää tassut myös ulospäin.

Nyt voit kiristää työpöydän kiinni työpenkkiin. Pöydän pitää seistä keskitetysti suhteessa poratelineeseen ja näin ollen myös poraistukkaan.

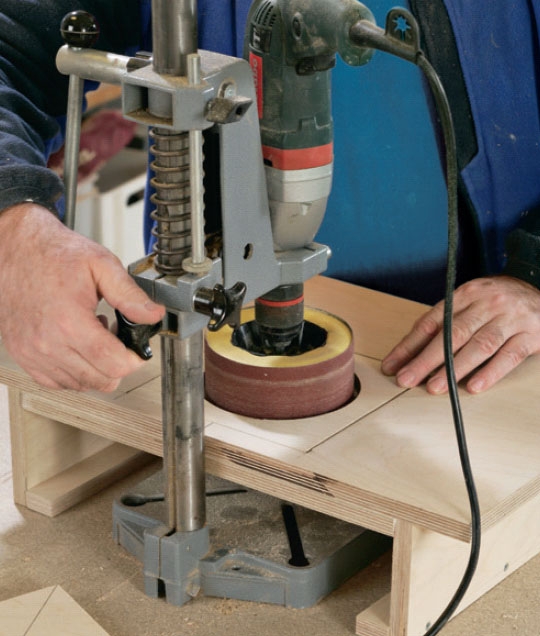

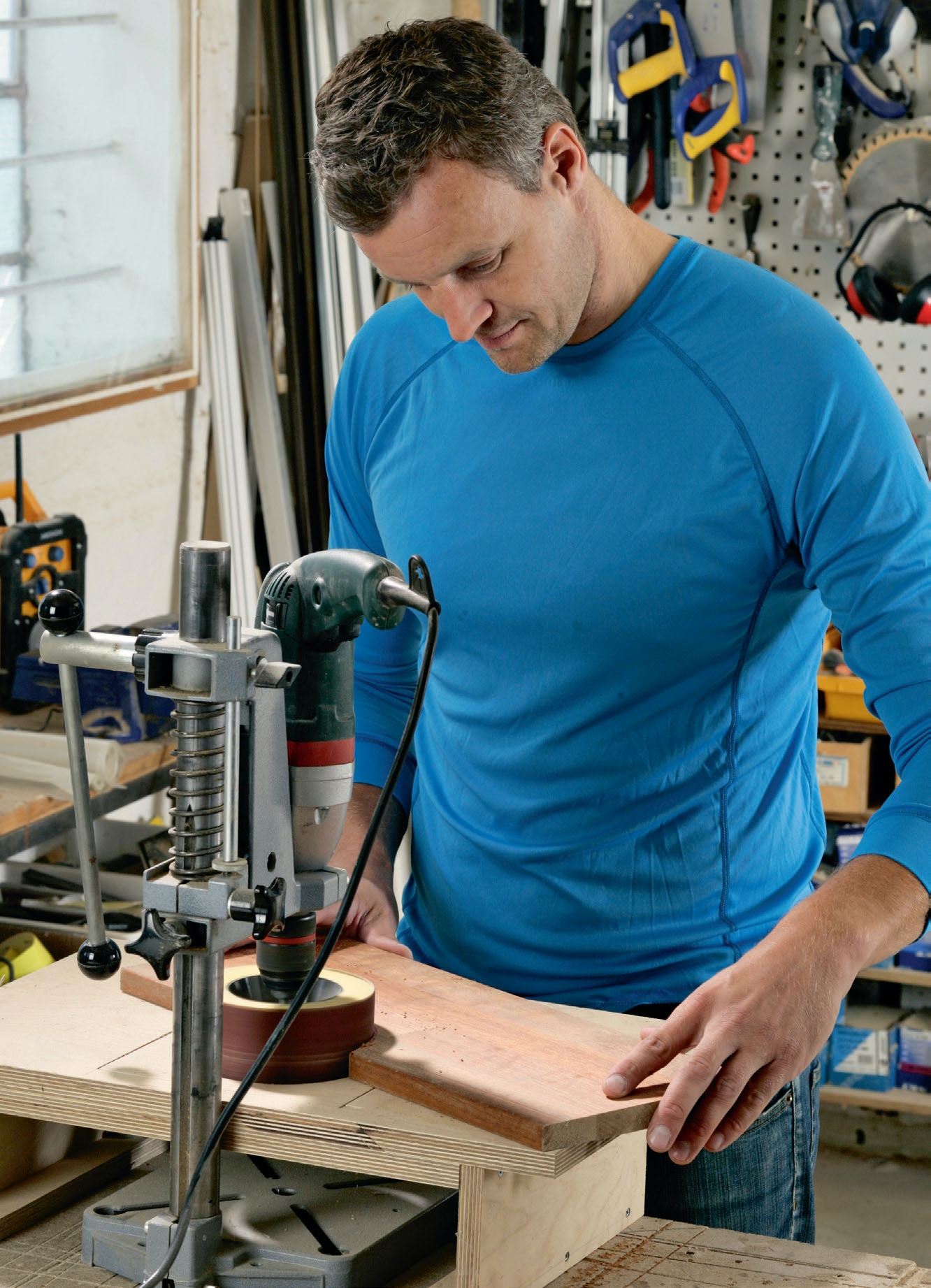

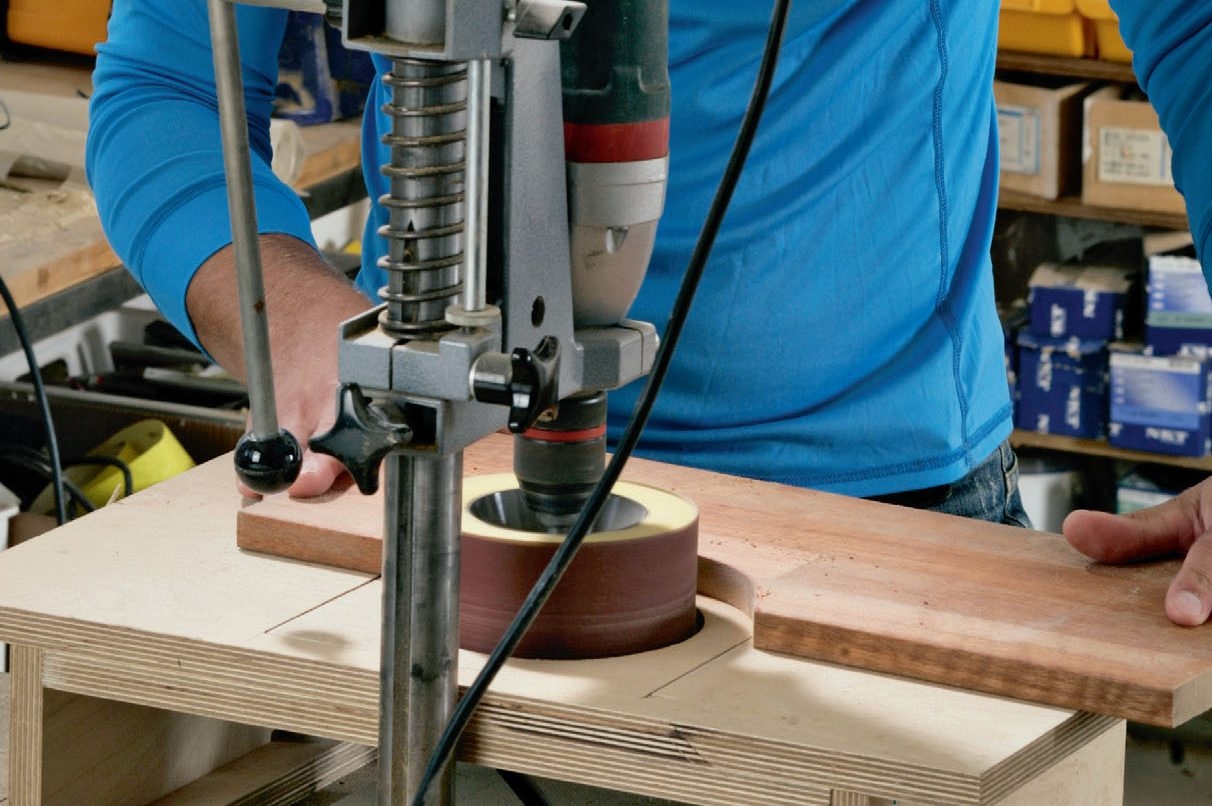

Kiinnitä rulla pora-istukkaan. Laske sitä alaspäin niin, että hiomanau-han alin osa on suoraan uuden hienon pöytälevysi alapuolella. Nyt voit hioa kaarevia pintoja ja työstää pyöristyksiä.
