Lasiseinät

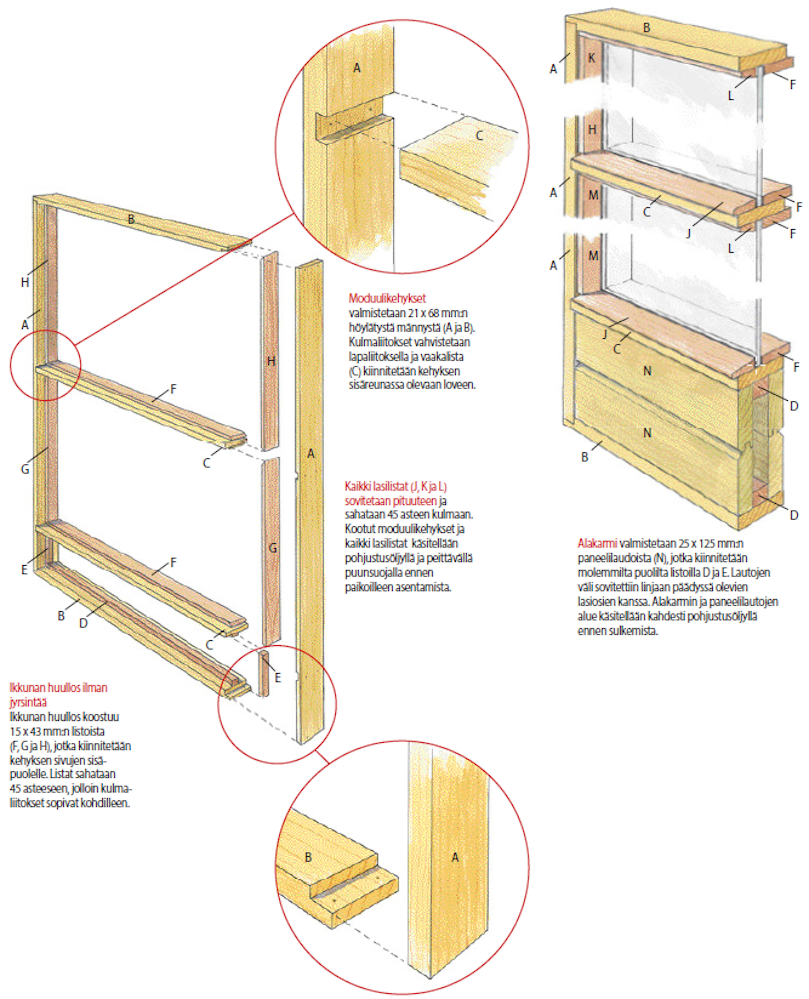

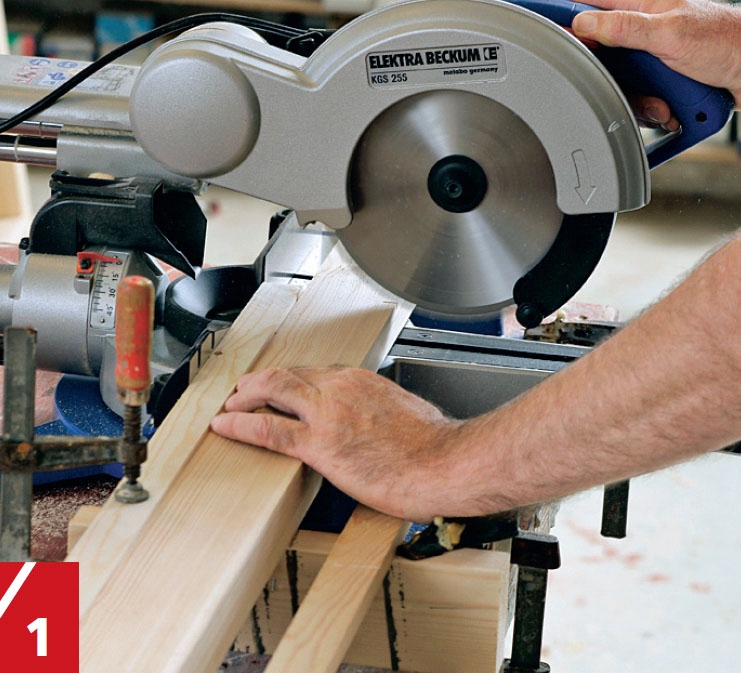

Kaikki moduulikehyksen listat sahataan pituuteen. Katkaisusaha on kätevä, koska sillä voi sahata sekä kohtisuoraan että jiiriin. Hyvin varustetulla katkaisusahalla voi myös valmistaa liitosten urat.

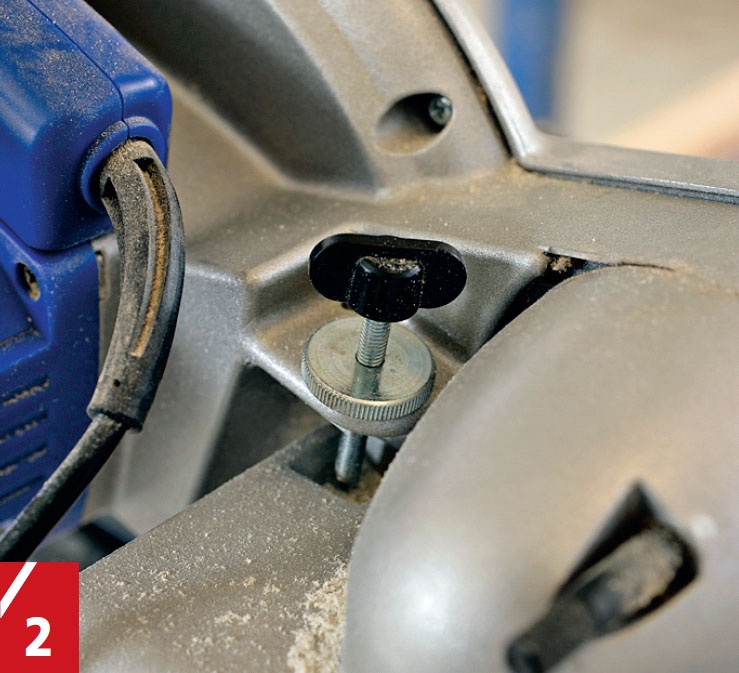

Kuvan katkaisusaha voidaan ruuvista säätää toivottuun sahaussyvyyteen, jolloin terä leikkaa sivulistoihin (A) tarkalleen senttimetrin syvyyteen.

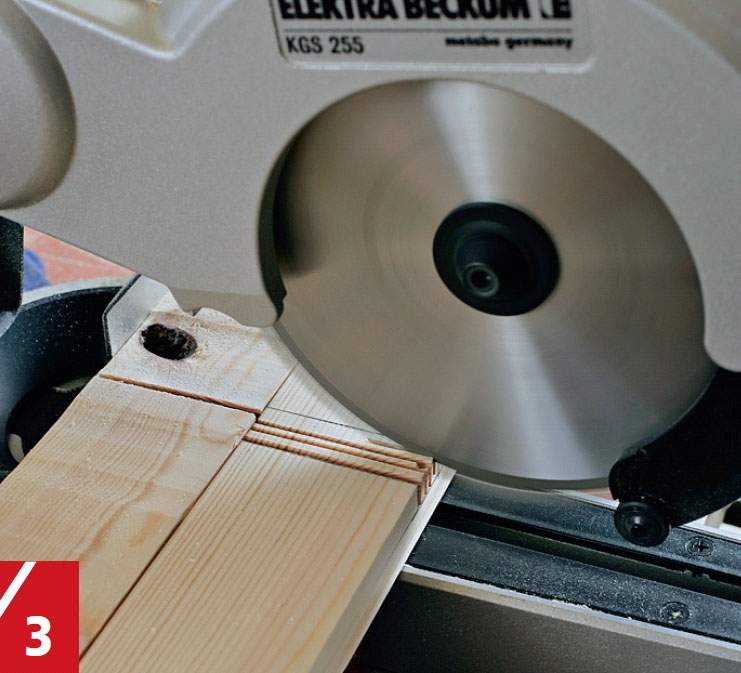

Poikkipienojen (C) urat merkitään kul-malla. Sahaa merkinnän sisäpuolelle useita uria. Jotta leikkauksiin tulisi oikea syvyys, työnnetään listaa hieman eteenpäin apulistalla, jos terää ei saa vedettyä kokonaan taakse. Poista ylimääräinen puu taltalla.

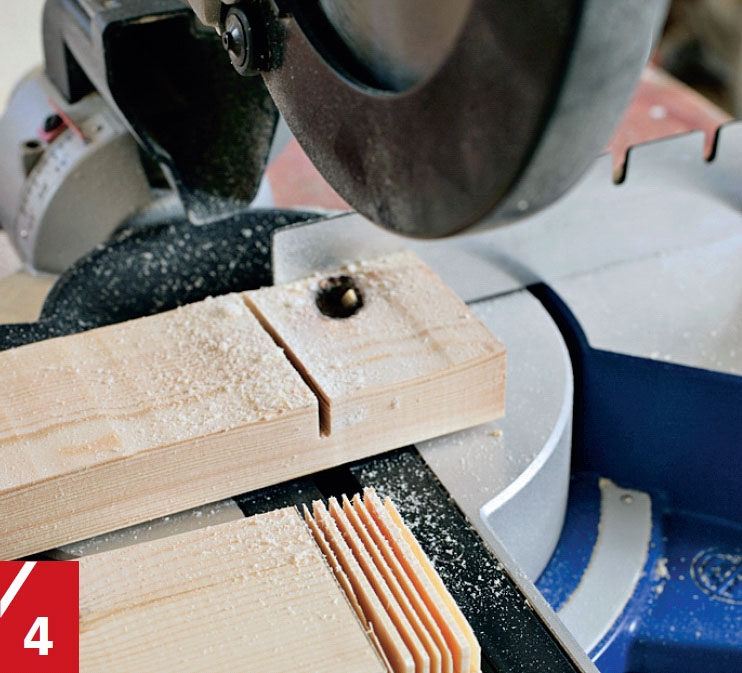

Kehyksien kaikkien ala- ja yläkarmilisto-jen (B) päädyt uritetaan saman periaatteen mukaisesti. Leikkauksen jälkeen ylimääräinen puu poistetaan taltalla, jotta kulmaliitoksien paikoista tulee juuri sopivat.

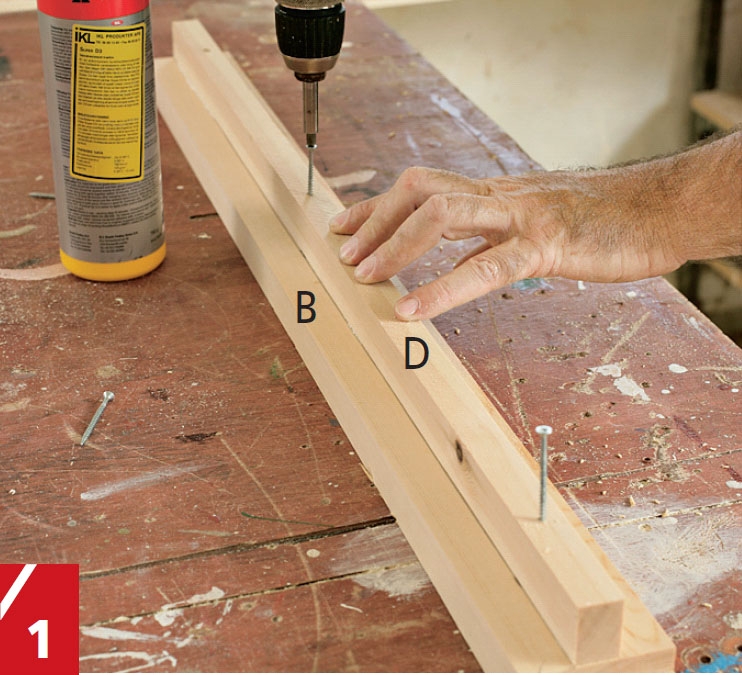

Alakarmin listan (B) ja poikkipienan (C) sisäpuolelle kiinnitetään kehyksen sisäpituuden pituiset 21 x 27 mm:n listat (D). Listat sijoitetaan alakarmin listan ja poikkipienan keskelle ja kiinnitetään liimalla ja 5 x 40 mm:n ruuveilla.

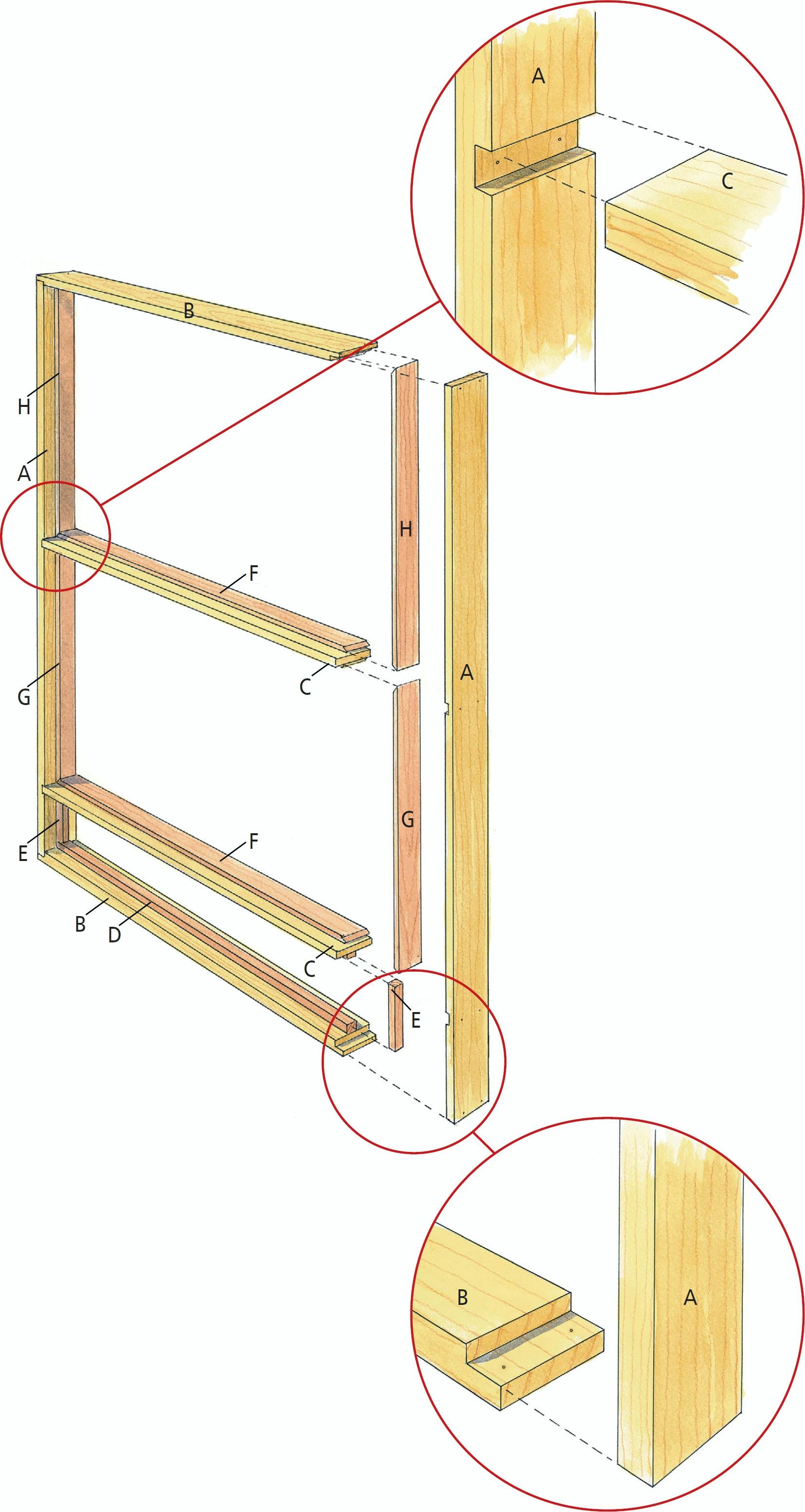

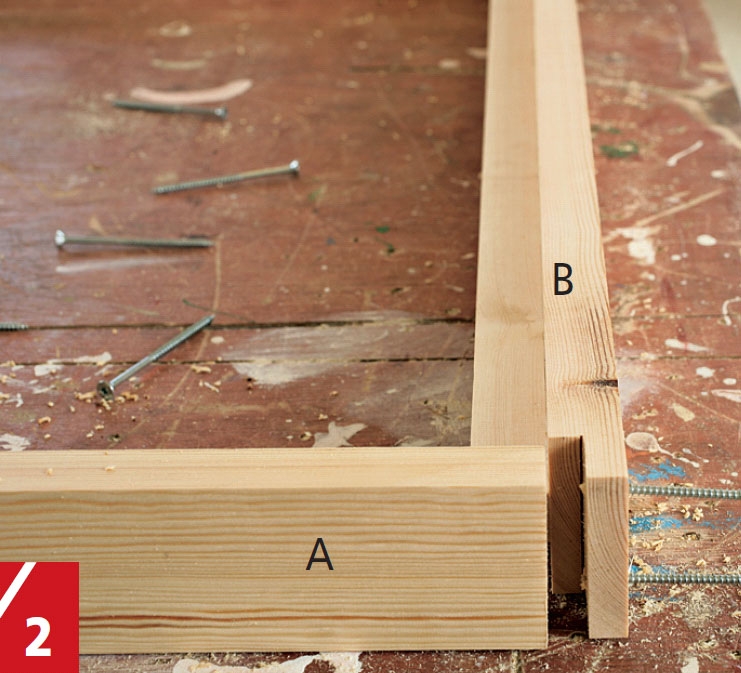

Ala- ja yläkarmien listat (B) sekä sivu-listat (A) kootaan kehykseksi. Kulmaliitokset painetaan tiukasti paikoilleen ja kiinnitetään liimalla ja 5 x 60 mm:n ruuveilla. Ala- ja ylä-karmien listoihin esiporataan 4 mm:n reiät.

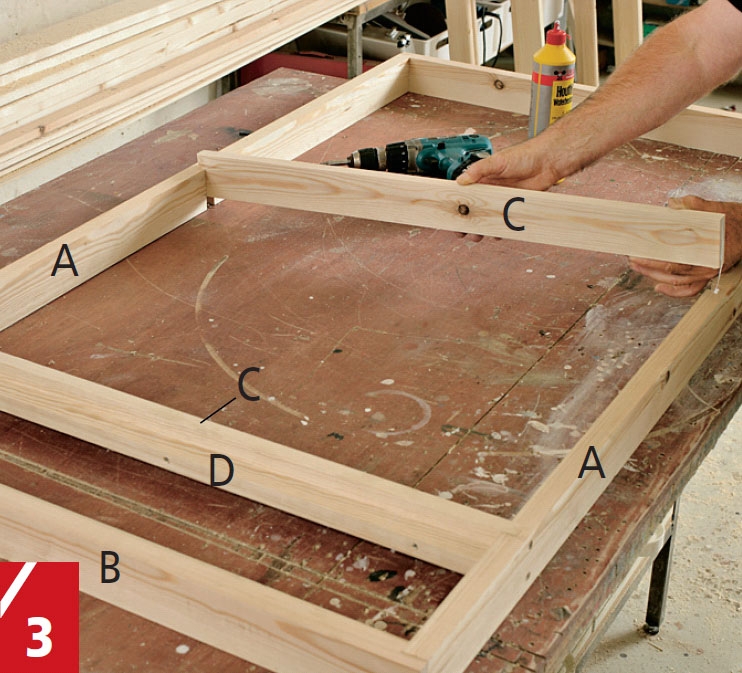

Poikkipienat (C) painetaan uriin ja kiinnitetään liimalla ja 5 x 60 mm:n ruuveilla. Huomaa lista (D) alimman poikkipienan alapuolella. Tarkista kulmalla ja tuumamitalla.

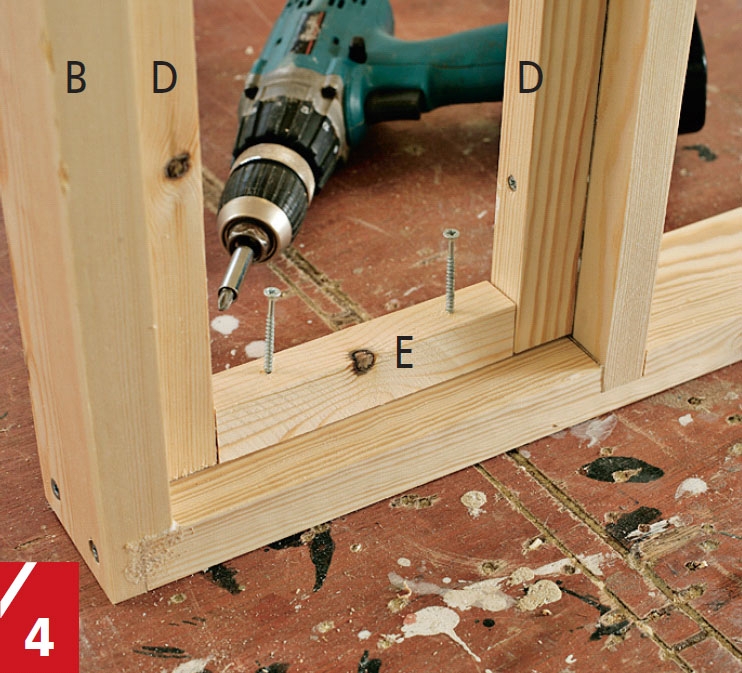

Kaksi pientä listankappaletta (E) sovitetaan listojen D väliin, jolloin alakarmin sisäpuolelle muodostuu ”kehys”.

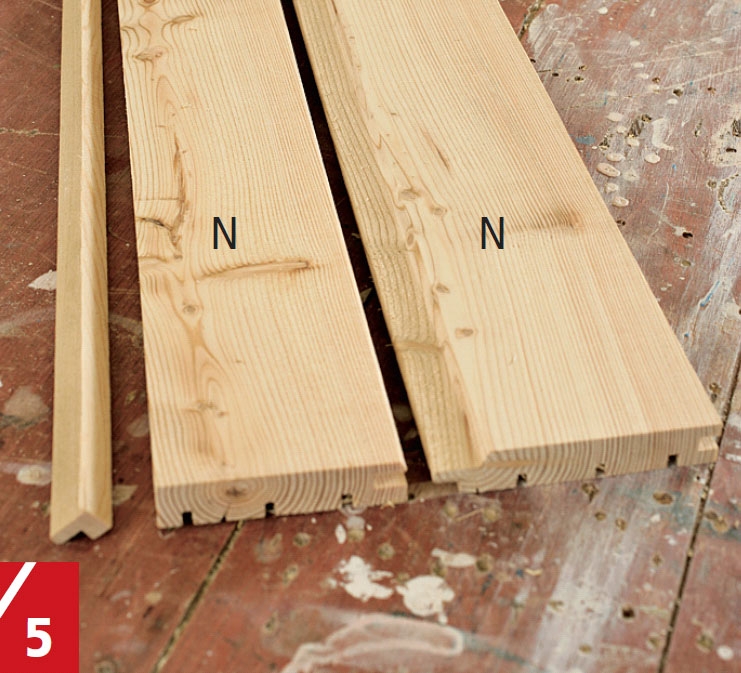

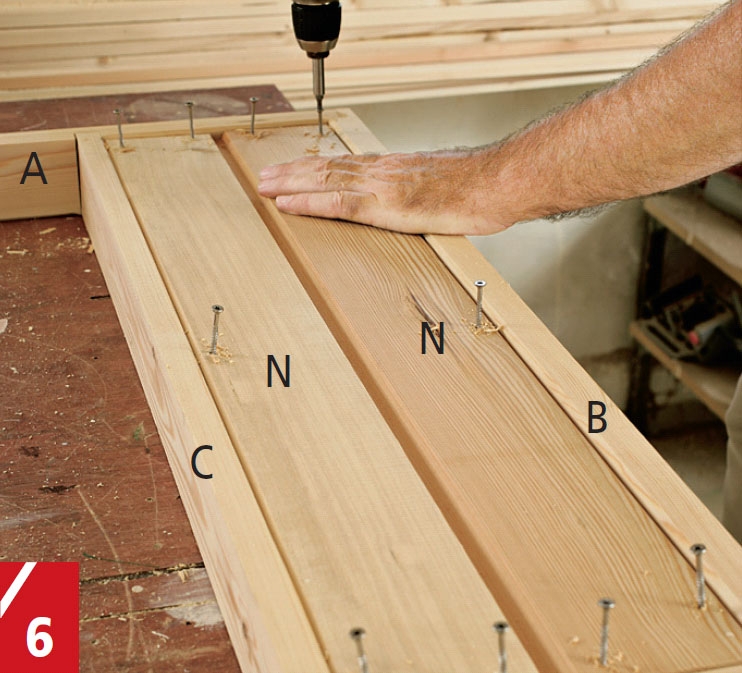

Alakarmi suljetaan 25 x 125 mm:n paneeli-laudoilla (N), tässä lehtikuusta. Ylimmän laudan urospontti ja alimman naaraspontti sahataan pois, jotta rako saadaan linjaan talossa jo olevien alakarmien kanssa.

Lehtikuusilaudat hiotaan ja kiinnitetään listoihin D ja E 5 x 40 mm:n ruostumattomilla ruuveilla. Alue ja lehtikuusilaudat käsitellään pohjustusöljyllä ennen asentamista.

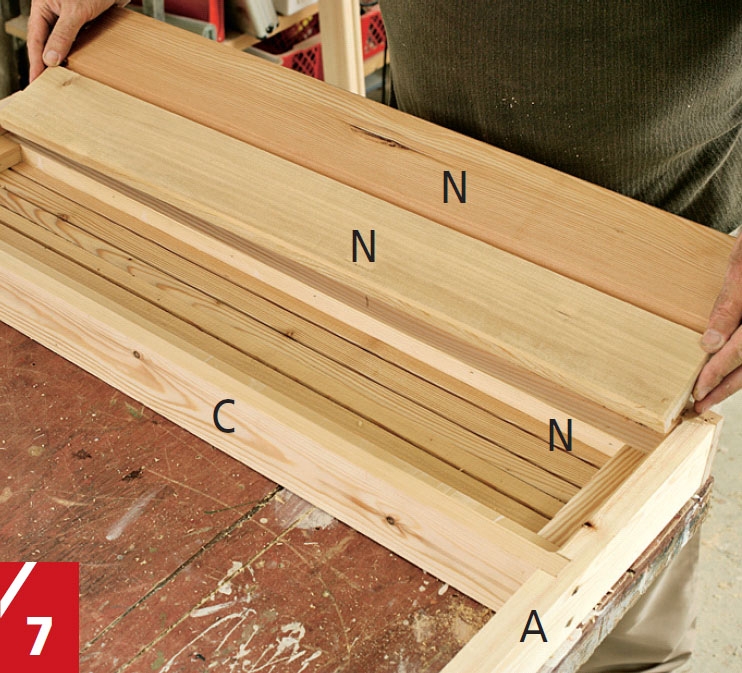

Alakarmin alue suljetaan molemmista päistä. Laudat ovat samanlaiset kehyksen molemmin puolin. Muista, että naaraspontin (uran) tulee olla alaspäin.

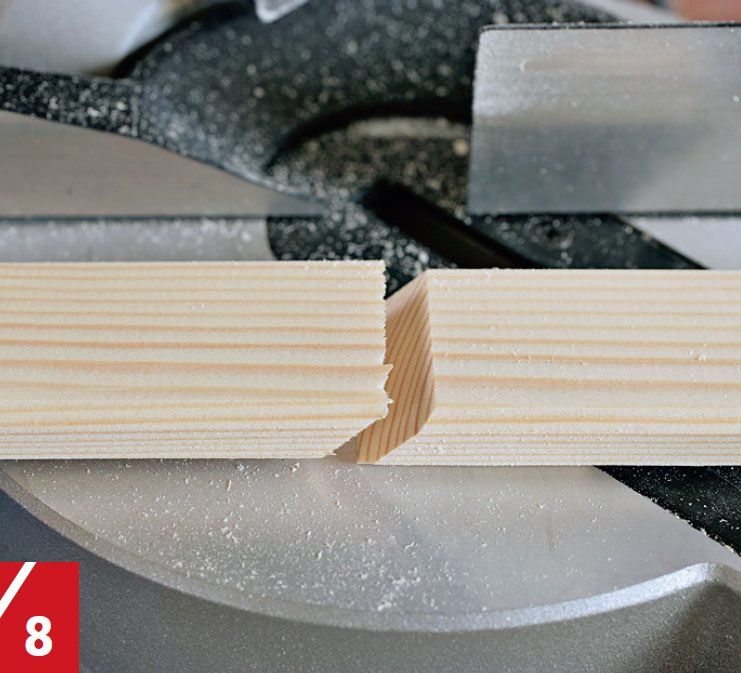

Katkaisusahalla sahataan huulloksen muodostavat 15 x 43 mm:n listat sekä kaikki lasilistat. Katkaisusahalla saa leikattua tarkkoja jiirileikkauksia erinomaisesti.

Listat F, G ja H sovitetaan pituuteen ja sahataan jiiriin. Ne kiinnitetään molempien ruutujen sisäpuolelle 35 mm:n päähän etu-reunasta, jolloin ne ovat 8 mm takareunan ulkopuolella. Alakarmilistat J, K ja M sovitetaan pituuteen ja sahataan jiiriin. Osat käsitellään pohjustusöljyllä ja peittävällä puunsuojalla.

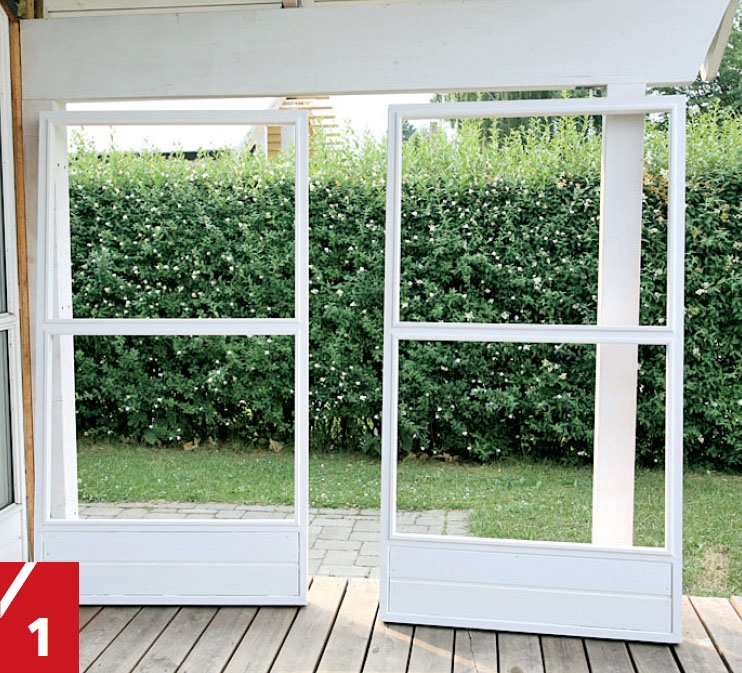

Maalatut ikkunamoduulit ovat valmiit asennettavaksi.

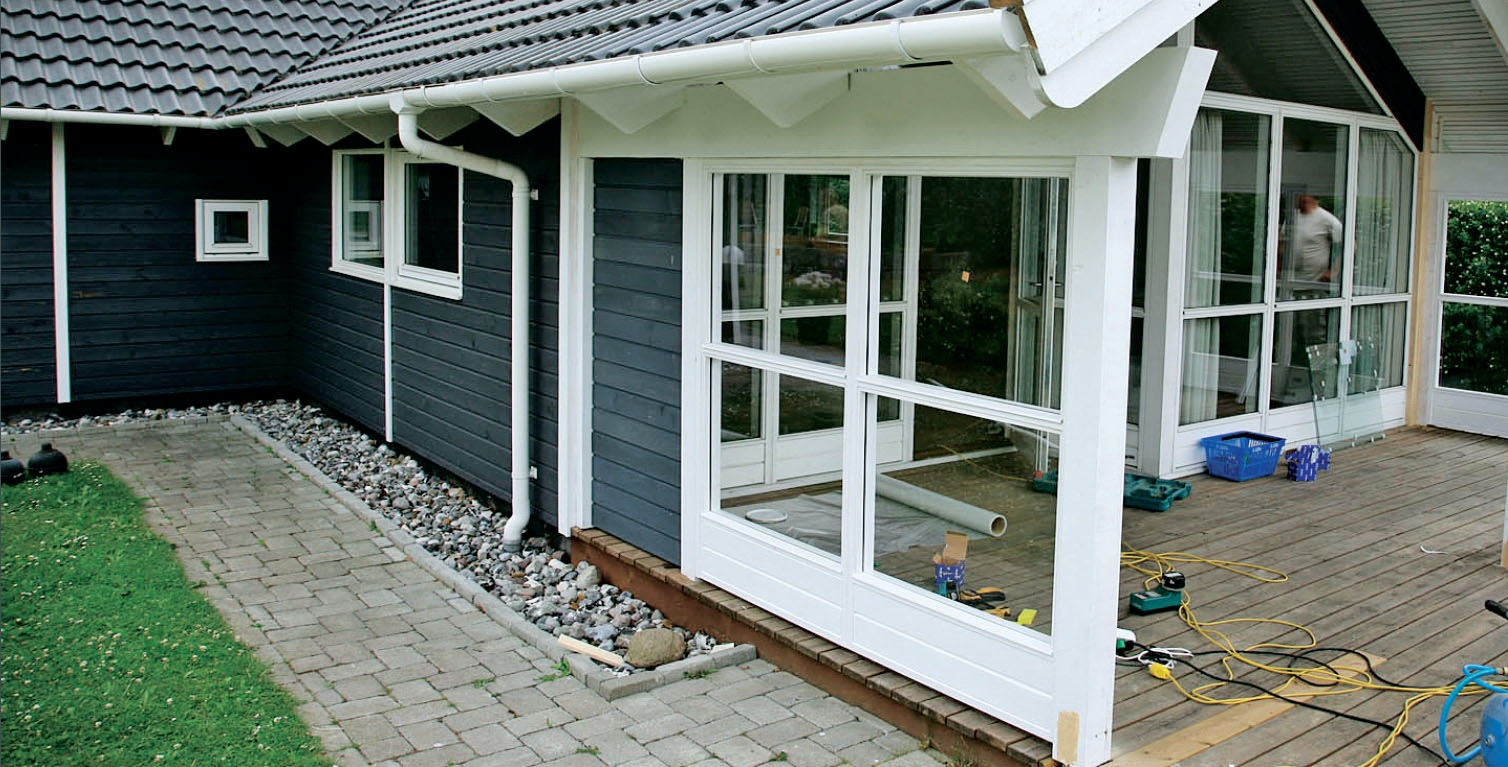

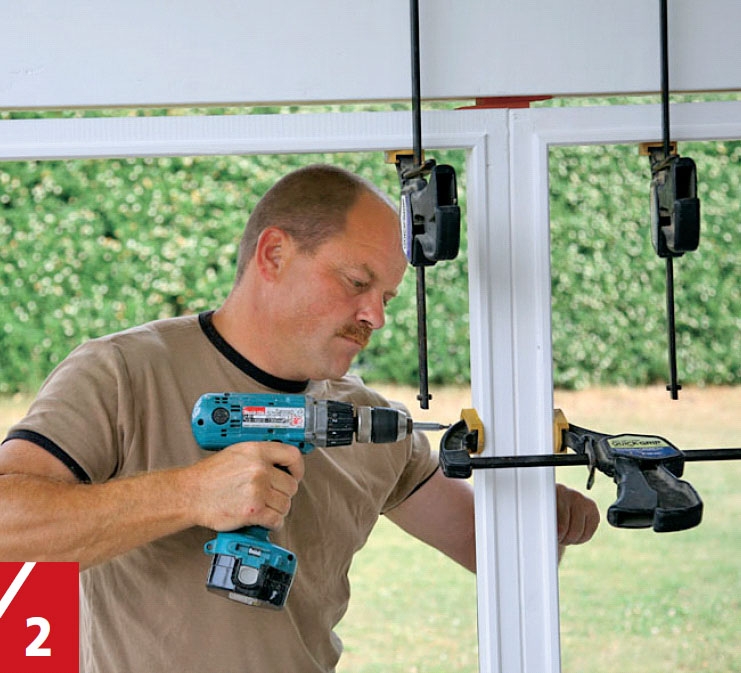

Moduulit kootaan sivu sivua vasten ja koko ikkunaosa viedään vaateriin ja pysty-suoraan. Mahdolliset vinoumat korjataan pienillä palikoilla ja kiiloilla. Yläosaan, sivuille ja alaosaan muodostuu 0,5-1 cm:n rako. Osat kootaan 5 x 40 ja 5 x 60 mm:n ruuveilla.

Ikkunan huulloksen reuna tiivistetään 2 x 5 mm:n kumisella, itsekiinnittyvällä ikkunatiivisteellä. Tiivisteiden tarkoituksena ei ole eristää, vaan ehkäistä häiritsevää ääntä tuulisella säällä.

Ikkunalasit asetetaan huulloksiin. Lasit asettuvat paikoilleen tiivisteitä vasten juuri sopivasti, kun mittaukset on tehty oikein ja osat ovat pystysuorassa.

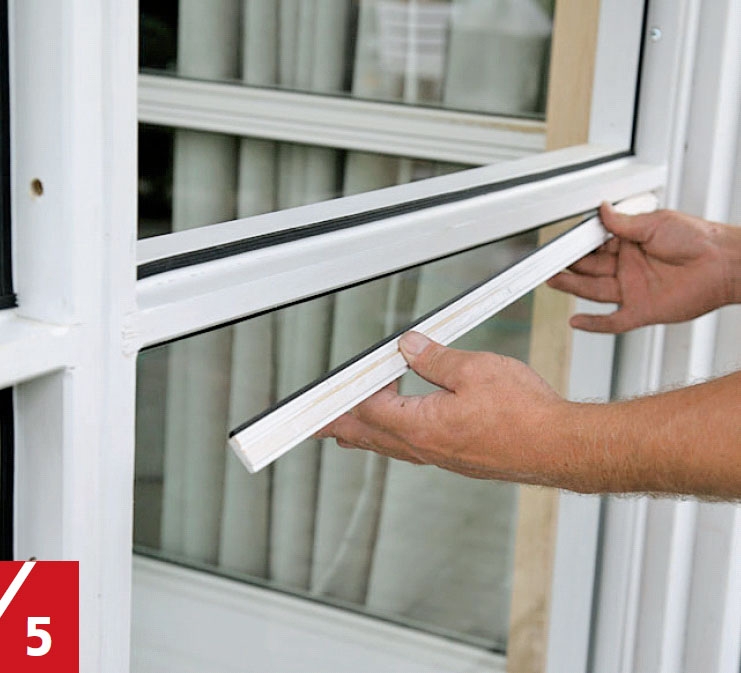

Laseja pitävät paikoillaan lasilistat, jotka varustetaan 2 x 5 mm:n ikkunatiivisteellä. Tiivisteet laitetaan paikoilleen listojen sahauksen, pohjustuksen ja maalauksen jälkeen. Kuvan lista sahataan 45 asteeseen molemmilta sivuilta ja sijoitetaan päälle.

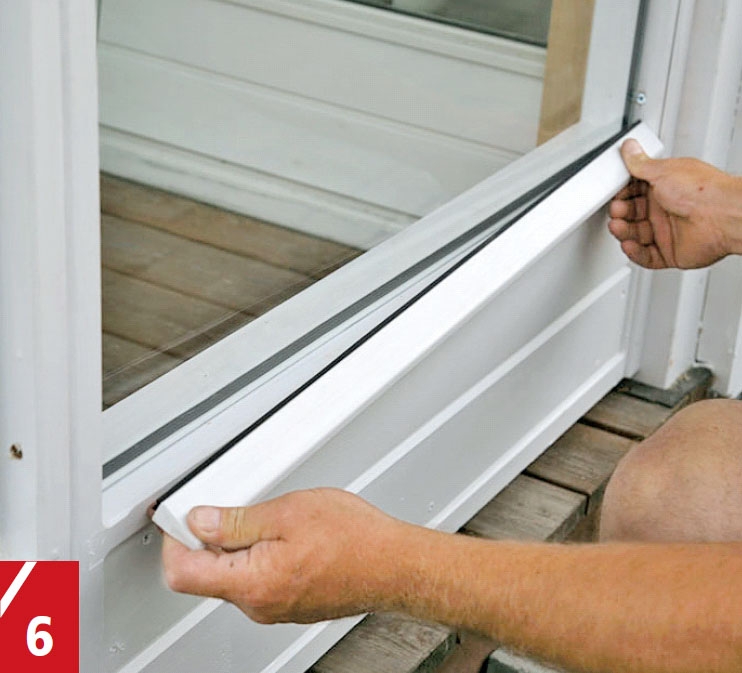

Alakarmilista on sovitettu pituuteen siten, että se vastaa ikkunan huulloksen leveyttä. Lista on sahattu suorakulmaiseksi kaikilta sivuilta. Se on paksumpi kuin ylä-karmin ja sivujen lasilistat ja ulottuu sentin poikkipienojen ja alakarmin yli (tippareunaksi).

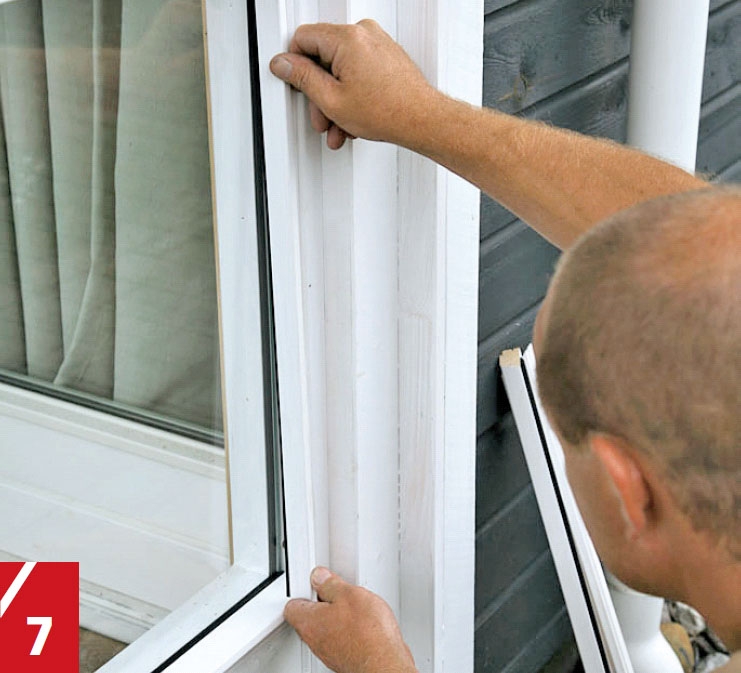

Molempien sivujen lasilistat sahataan 45 asteen kulmaan ylimpää lasilistaa vasten. Ne sovitetaan alakarmiin, jolloin alakarmilistaan muodostuu 6-7 mm:n väli. Kaikki lasilistat kiinnitetään galvanoiduilla niiteillä.

Lasiosien ja tolppien välisen ylimmän palkin välinen aukko suljetaan 15-21 mm:n listoilla molemmilta puolilta. Listat maalataan ennen paikalleen asentamista ja kiinnite-tään ikkunan puitteiden sivuihin galvanoiduilla niiteillä. Kiinnitä huomiota siihen, kuinka hyvin moduulin alakarmit ja poikkipienat ovat tasapainossa talon muiden ikkunaosien kanssa.
