Muokkaa malleja Sketchupissa

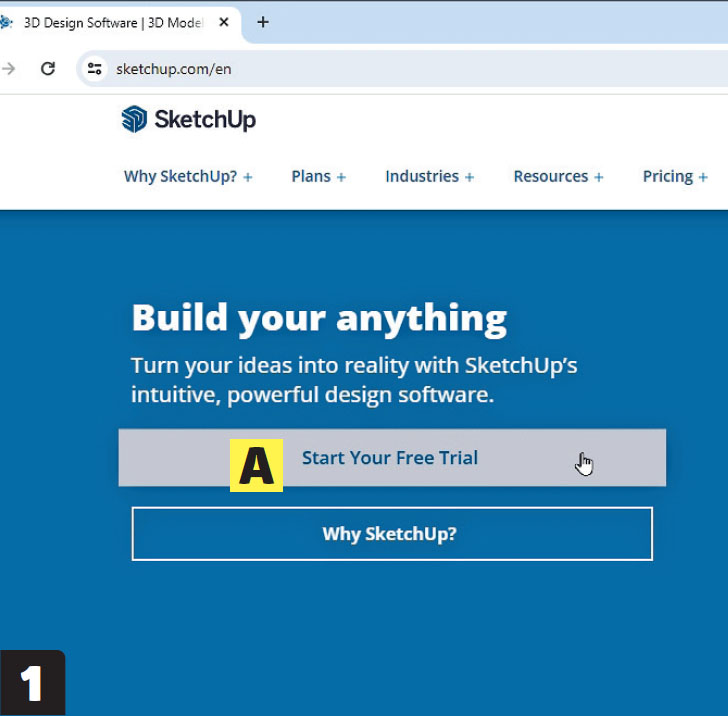

Mene Sketchupin kotisivulle osoitteeseen www.sketchup.com ja klikkaa nappia, jossa lukee Start Your Free Trial (A).

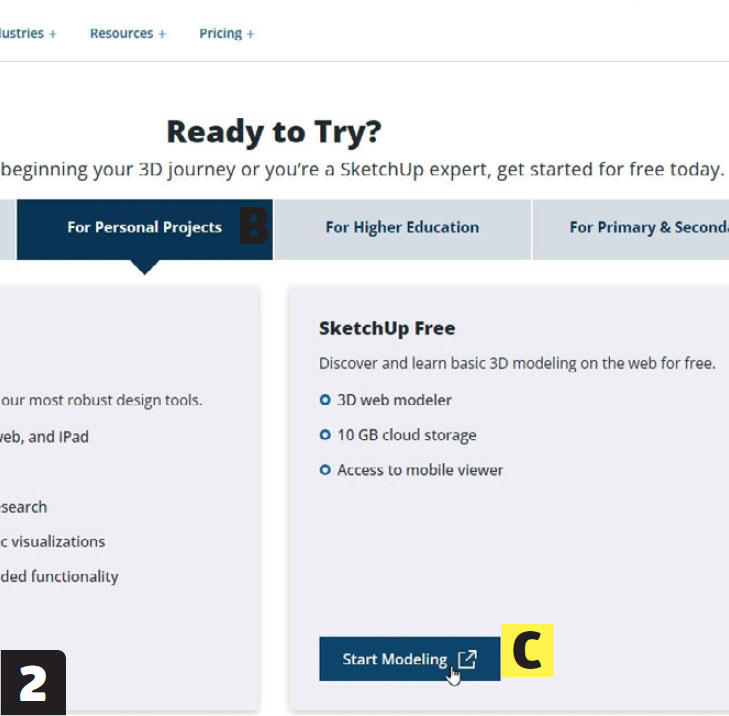

Klikkaa For Personal Projects (B) ja sen jälkeen nappia Start Modeling (C).

Perusta käyttäjätili klikkaamalla Create a Trimble ID (D). Näppäile tietosi käsin tai käytä Google-, Apple- tai Microsoft-tiliä (E). Seuraa sen jälkeen näytölle tulevia ohjeita.

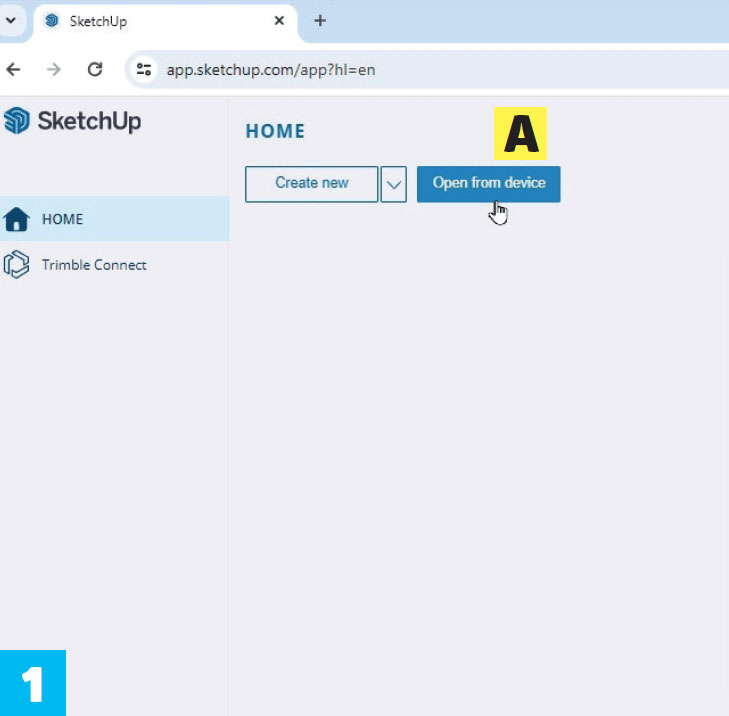

Klikkaa kohtaa Open from device (A), joka on Sketchupin aloitussivulla. Sen jälkeen voit hakea tallennetun mallin ja avata sen.

Klikkaa Save (B). Malli pitää tallentaa ohjelmaan, ennen kuin aloitat muokkaamisen.

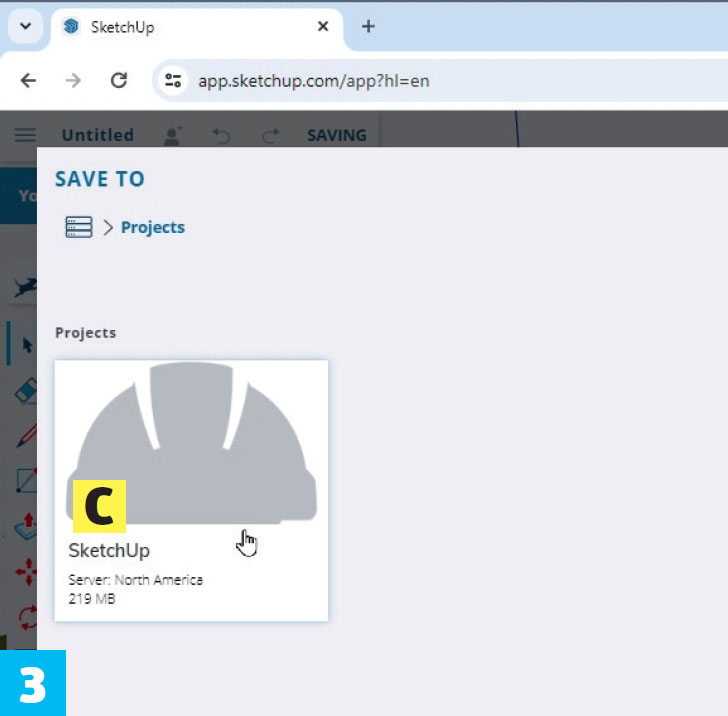

Valitse kansio, johon haluat tallentaa mallin. Tässä tapauksessa kansion nimi on Sketchup (C).

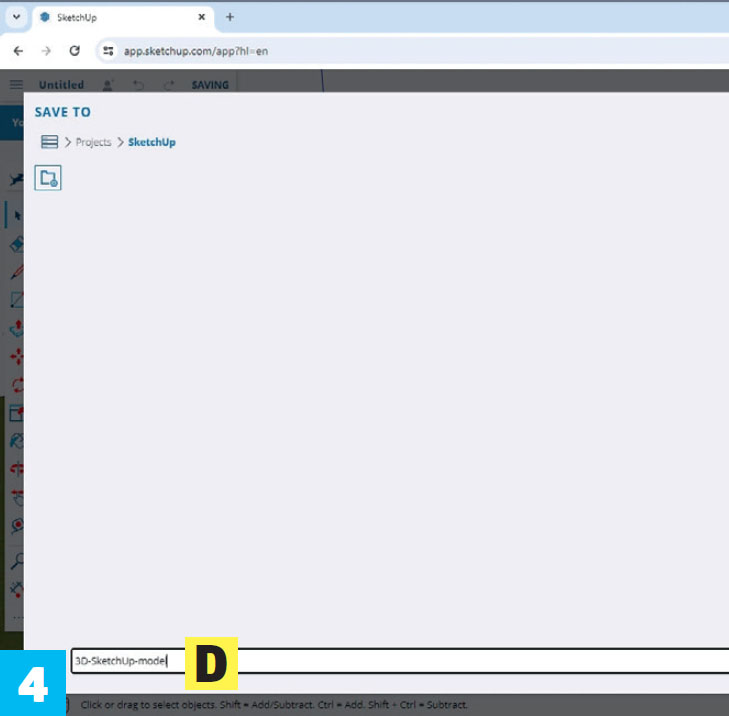

Anna mallille nimi (D) ja klikkaa nappia Save, joka on oikeassa reunassa. Sen jälkeen voit jatkaa seuraavaan vaiheeseen.

Aloita valitsemalla osoitintyökalu (A) eli nuoli. Sitä käytetään valitsemiseen. Helpoin tapa valita osoitin on painaa näppäimistön välilyöntinappia.

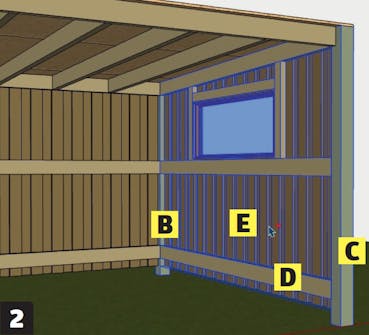

Käännä kuvakulmaa niin, että näet vajan seinät sisäpuolelta. Pidä shift-nappia pohjassa ja merkitse tolpat (B + C), yksi vaakalankuista (D) ja laudoitus (E) klikkaamalla jokaista osaa nuolella.

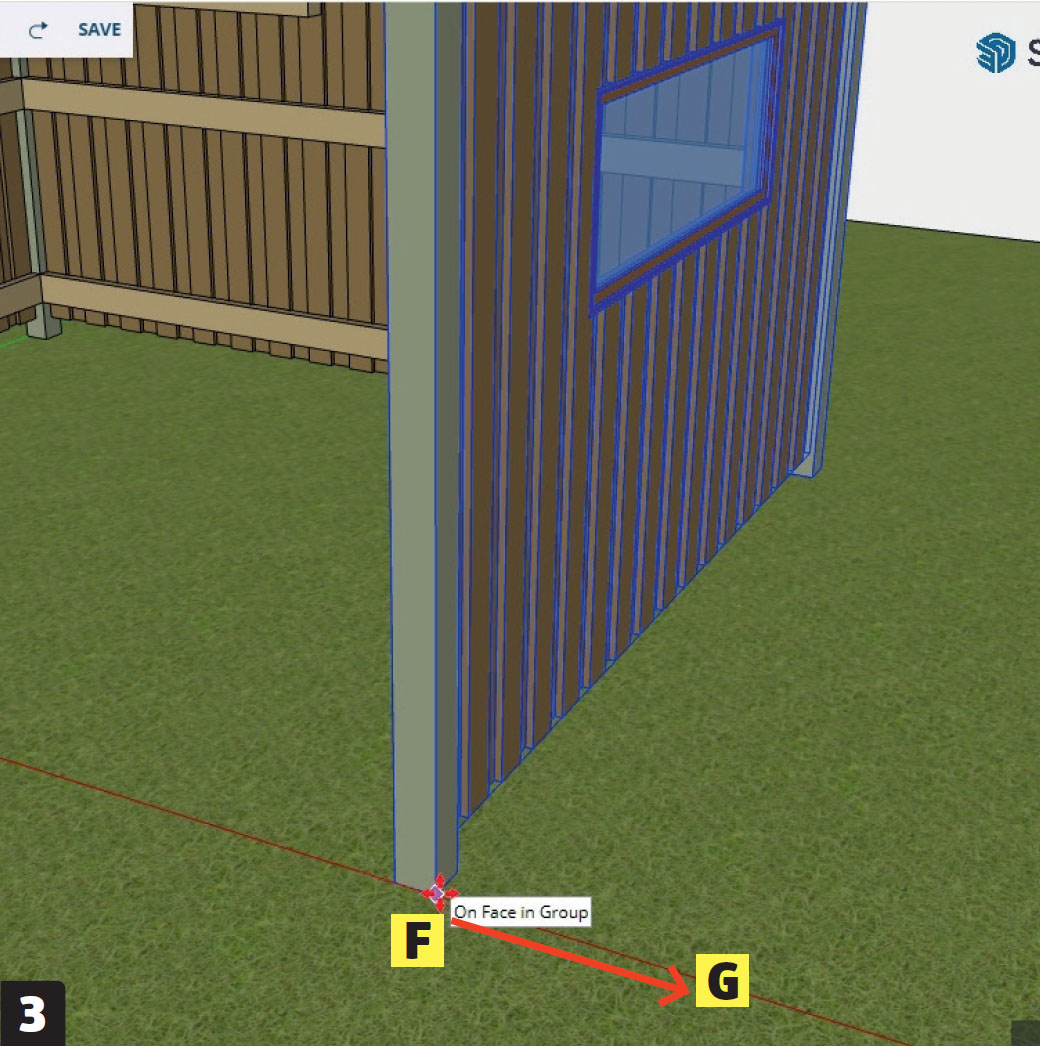

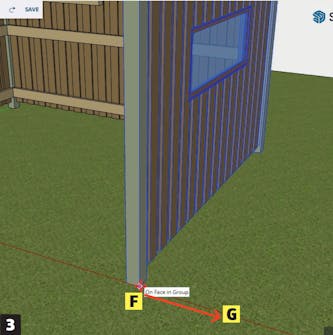

Käännä kuvakulma vajan vasemmalle puolelle. Valitse Move-työkalu painamalla M-nappia. Klikkaa sen jälkeen kerran etutolpan ulkonurkkaa (F) ja vedä koko pakettia vähän oikealle punaista linjaa (G) pitkin. Kun elementit ovat aktiivisina ja Move-työkalu on toiminnassa, näppäile luku 60 ja paina enteriä. - silloin kaikki valitut osat liikkuvat tarkasti 60 senttiä punaista linjaa pitkin. Paina Esc-näppäintä, jotta pääset eteenpäin.

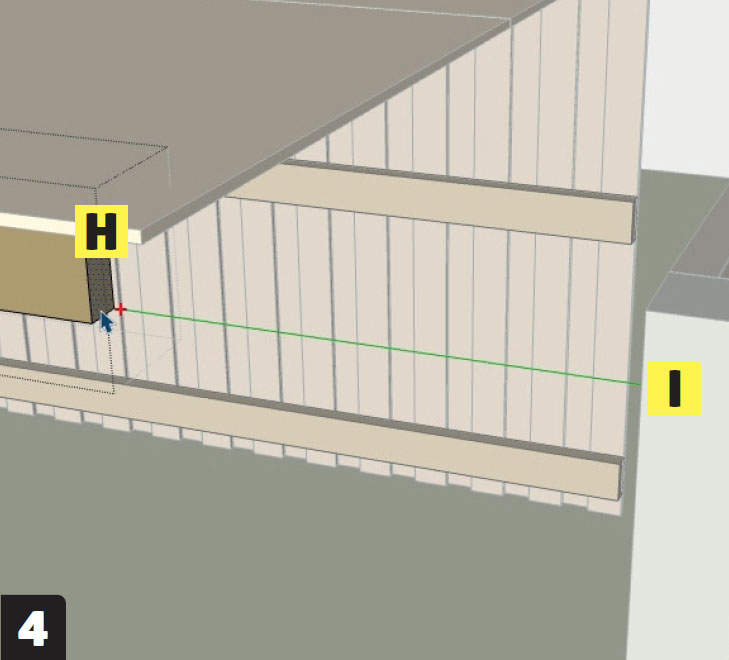

Zoomaa etummaisen palkin päähän (H) niin, että näet samalla tolpan (I). Valitse osoitintyökalu välilyönnillä ja tuplaklikkaa palkin päätä (H). Värit haalistuvat, kun osa aktivoituu. Klikkaa uudemman kerran päätä, jossa on sinisiä pisteitä.

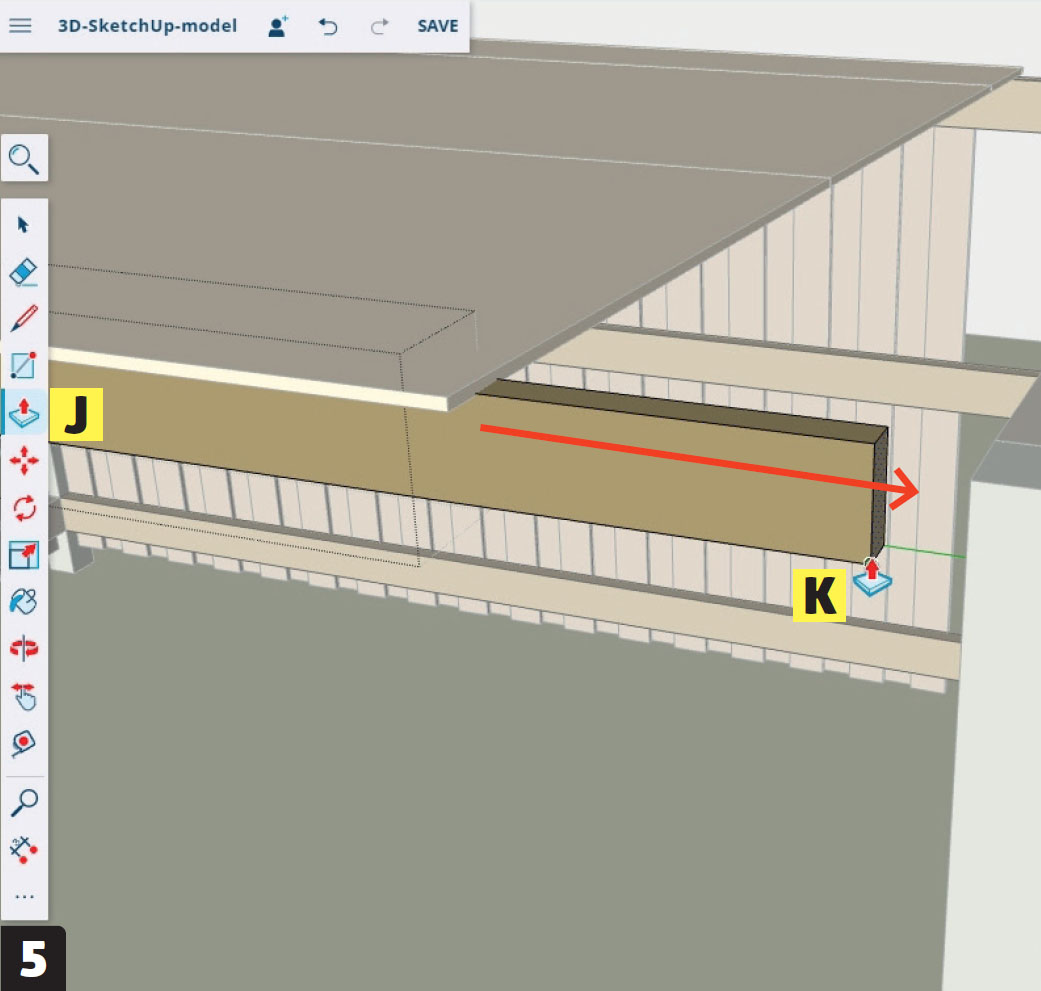

Valitse Push/Pull-työkalu joko työkalupalkista (J) tai P-näppäimellä ja klikkaa yhden kerran palkin pään alanurkkaa (K). Pidennä palkkia vetämällä sitä tolppaa kohti. On tärkeää, että näet koko ajan mitä teet, joten paina hiiren rullaa ja käännä kuvakulmaa, ennen kuin napsautat palkin kiinni tolppaan. Voit myös lähentää ja loitontaa kuvaa, jos siitä on apua. Jos teet jotain väärin, voit aina peruuttaa edellisen komennon painamalla Ctrl + Z ja kokeilla uudestaan. Kolme takimmaista palkkia muuttuvat automaattisesti ensimmäisen mukana. Se johtuu siitä, että ne ovat etupalkin kopioita ja käyttäytyvät samalla tavalla. Kun palkit on pidennetty, paina välilyöntiä ja 2-3 kertaa Esc-näppäintä, kunnes kaikki värit näyttävät samalta kuin aluksi.

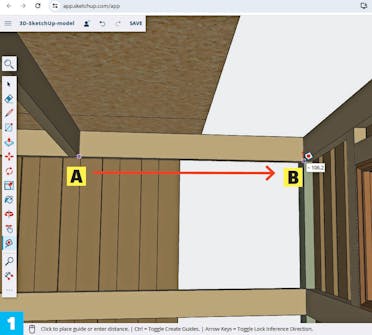

Zoomaa kulmaan, josta palkki puuttuu. Valitse mittanauha T-näppäimellä, klikkaa vasemman palkin alakulmaa (A) ja vedä mittanauhaa palkkia pitkin reunimmaisen palkin vasempaan nurkkaan (B). Etäisyys on 106,3 senttiä. Paina Esc-nappia, jotta saat mittanauhan pois käytöstä.

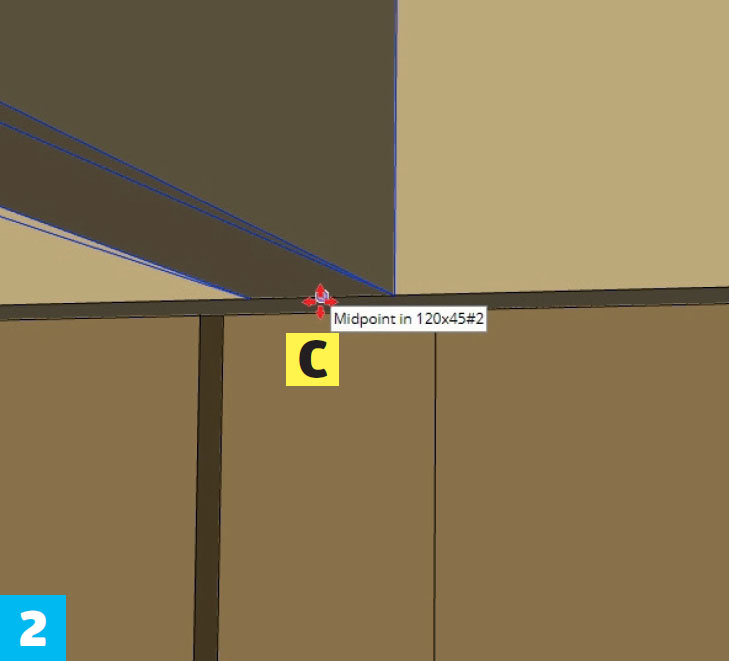

Zoomaa vasempaan palkkiin (mittauskohtaan), valitse Move-työkalu M-napilla ja klikkaa kerran palkin keskelle (C), jotta saat siitä otteen. Palkkiin pitää tarttua tarkasti keskeltä.

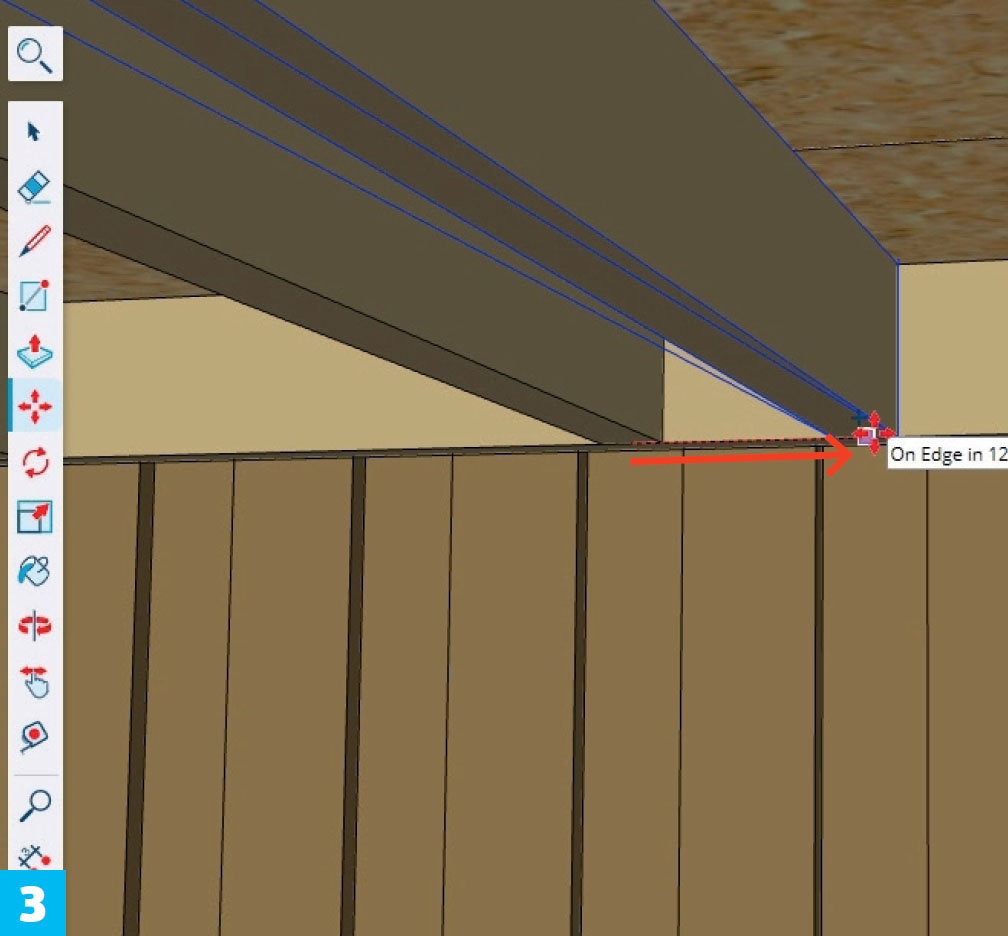

Loitonna kuvaa samalla, kun pidät kiinni palkista. Muista, että voit käyttää zoomia ja vaihtaa kuvakulmaa hiiren rullalla samalla, kun pidät kiinni materiaaleista. Siirrä nyt palkkia vähän oikealle pitkin poikkipalkin alareunaa ja paina kerran Ctrl-nappia (Windows) tai Alt-nappia (Mac), jotta saat kopioitua palkin. Näppäile 53.15 (ei pilkku vaan piste) ja paina Enteriä. Siten palkista tehty kopio siirtyy sinne, mihin se kuuluukin.

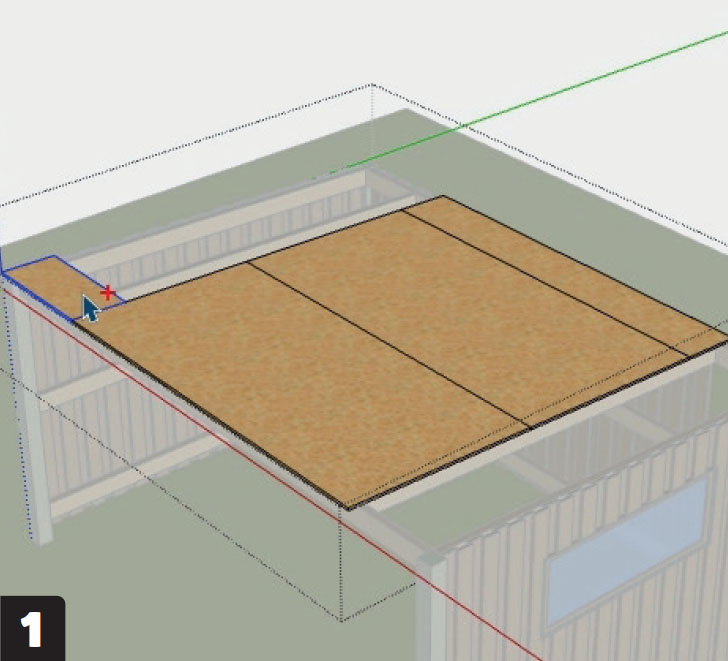

Loitonna kuvaa, valitse osoitintyökalu, tuplaklikkaa kattoa ja poista kaksi takana olevaa kapeaa levyä klikkaamalla niitä ja painamalla deleteä. Poistu himmeästä näkymästä painamalla Esc-nappia.

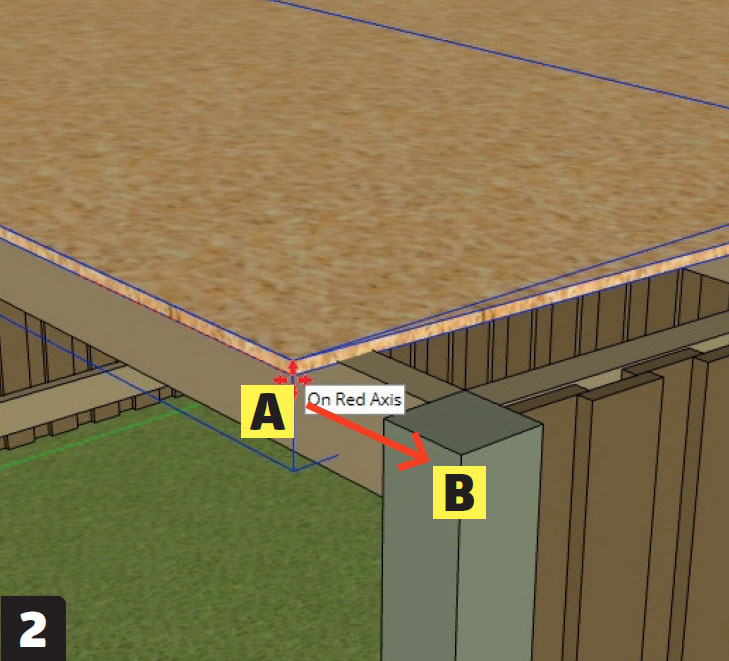

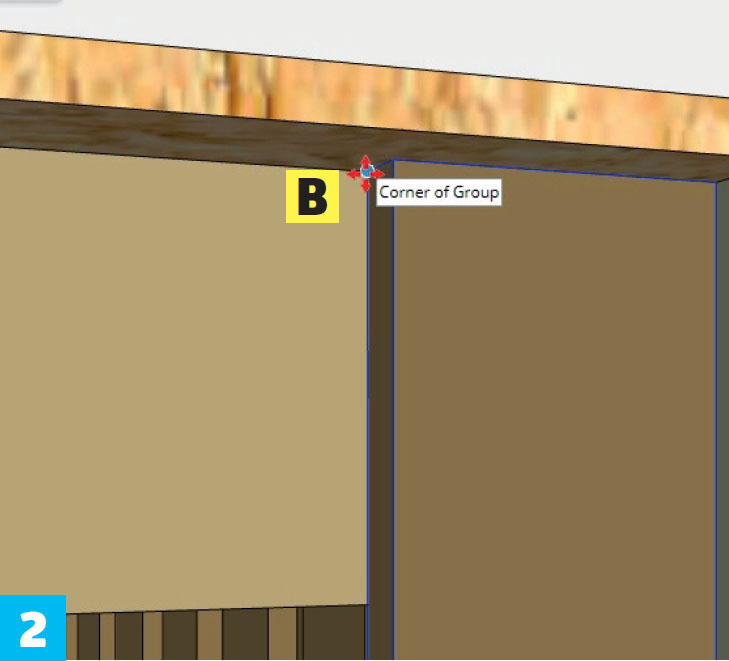

Tartu reunimmaisen levyn nurkkaan (A) Move-työkalulla ja vedä se etutolpan ulkonurkkaan (B). Klikkaa taas, jotta saat kiinnitettyä levyn nurkkaan.

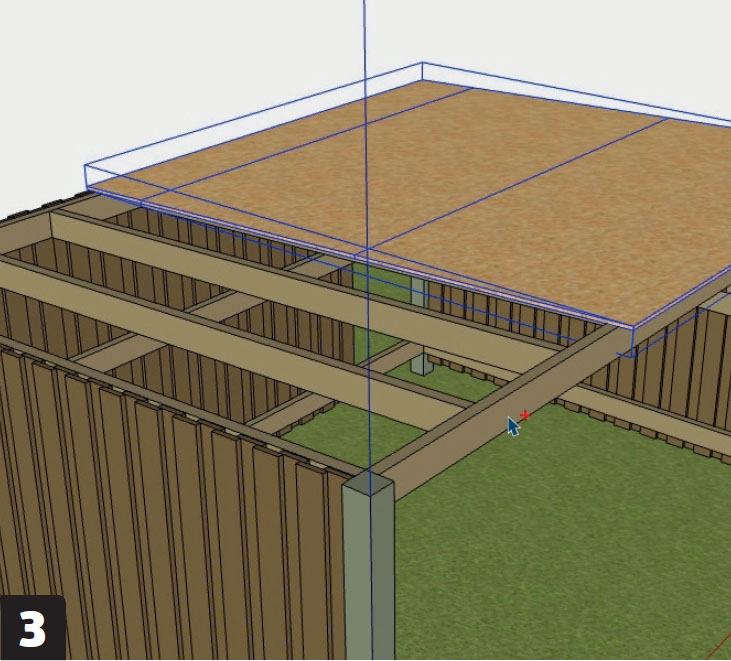

Käännä kuvakulmaa, valitse osoitintyökalu ja klikkaa kerran kattopintaa, jotta saat aktivoitua sen.

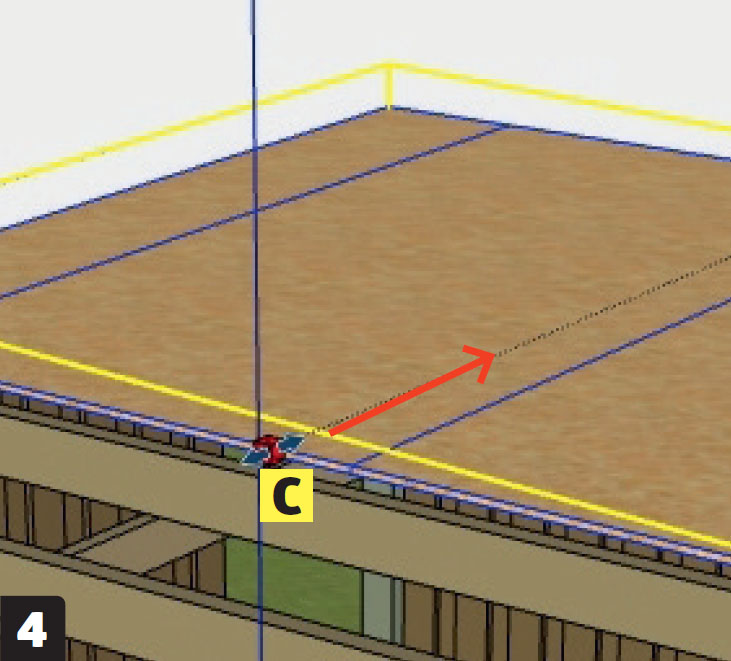

Valitse skaalaustyökalu Scale S-napista. Tartu keskimmäiseen vihreään laatikkoon (C) klikkaamalla hiirtä kerran (muuttuu punaiseksi) ja työnnä kattoa taaksepäin, kunnes seuraava palkki tulee näkyviin.

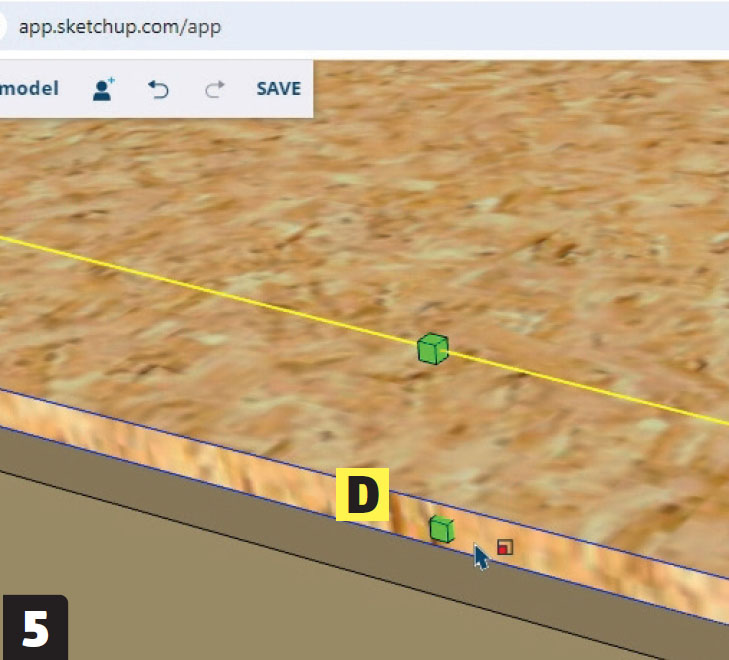

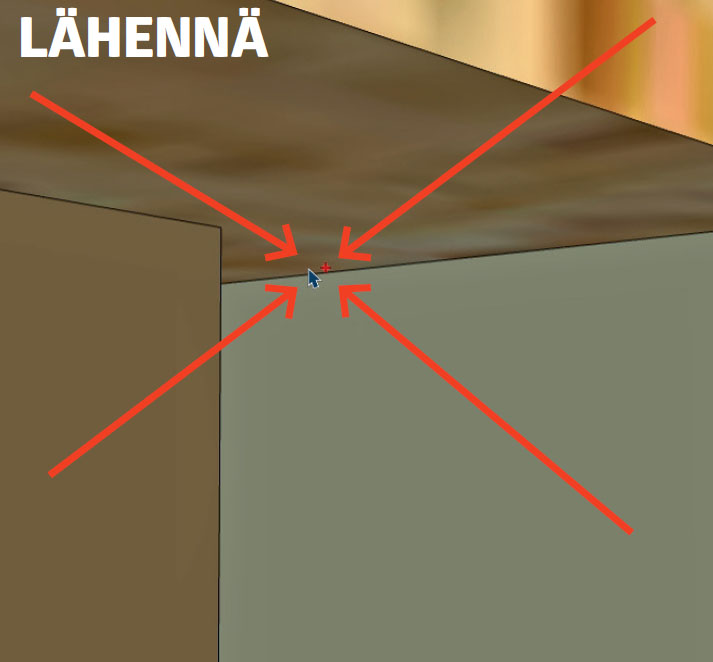

Lähennä kuvaa ja napsauta katto tarkasti palkin (D) keskelle. Jos levy ei osu kohdalleen heti ensimmäisellä yrityksellä, kokeile uudestaan. Paina välilyöntiä ja Esciä, jotta saat irrotettua otteen katosta.

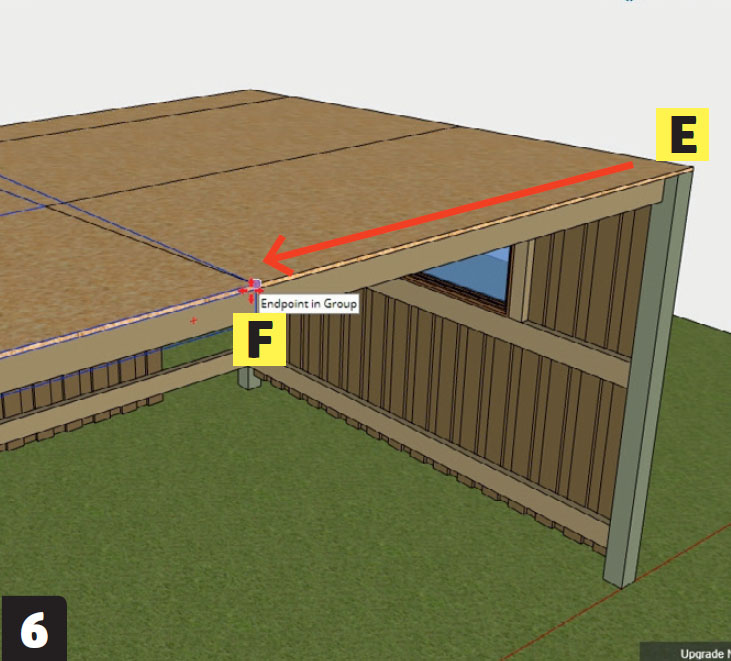

Tartu katon takayläkulmaan (E) movetyökalulla. Loitonna kuvaa ja vedä pintaa viistosti alaspäin palkkia pitkin. Paina Ctrl (Windows) tai Alt (Mac), jotta saat kopioitua pinnan, ja klikkaa se kiinni ensimmäisen kattopinnan (F) nurkkaan palkin päälle.

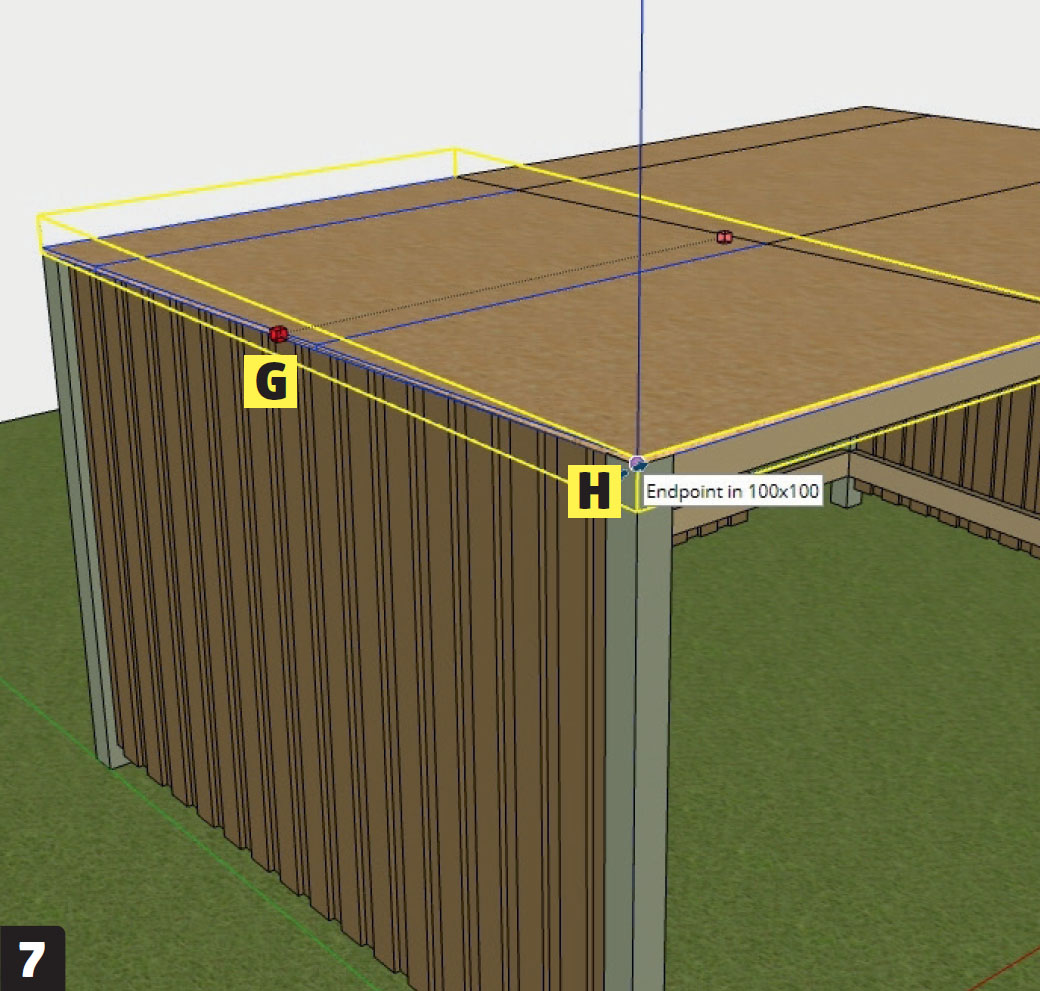

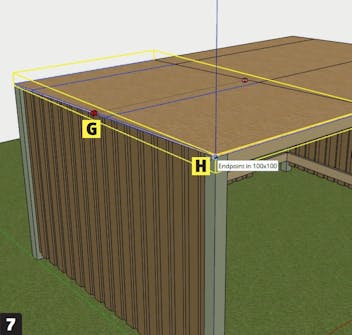

Valitse Scale-työkalu S-napilla, loitonna kuvaa, tartu keskimmäiseen vihreään laatikkoon klikkaamalla hiirtä kerran (muuttuu punaiseksi) (G), ja työnnä pintaa taakse päin, kunnes se on samassa linjassa tolppien ulkoreunan kanssa. Pidä katosta kiinni scale-työkalulla ja aseta osoitin tolpan siihen reunaan, jonka linjaan haluat kohdistaa kattolevyt (H) - ja anna Sketchupin hoitaa loput. Viimeistele klikkauksella, paina välilyöntiä ja Esciä.

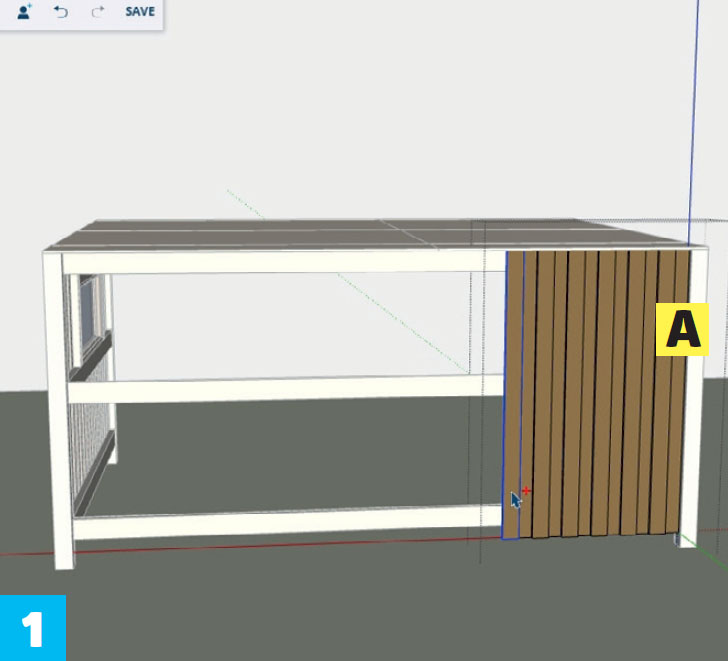

Tuplaklikkaa laudoitusta nuolityökalulla. Poista kaikki laudat reunimmaista lukuun ottamatta (A) klikkaamalla jokaista erikseen ja painamalla Del-näppäintä. Paina sen jälkeen Esc-nappia.

Zoomaa takana olevaan lautaan ja tartu Move-työkalulla sen vasempaan kulmaan, joka on palkkia (B) vasten.

Pidä laudasta kiinni, loitonna kuvaa ja zoomaa takaisin katoksen vastapäiseen kulmaan. Pidä lautaa paikallaan sisänurkkaa vasten (C) (älä klikkaa vielä). Paina Ctrl (Windows) tai Alt (Mac), jotta saat kopioitua laudan, ja klikkaa hiirellä vasta nyt.

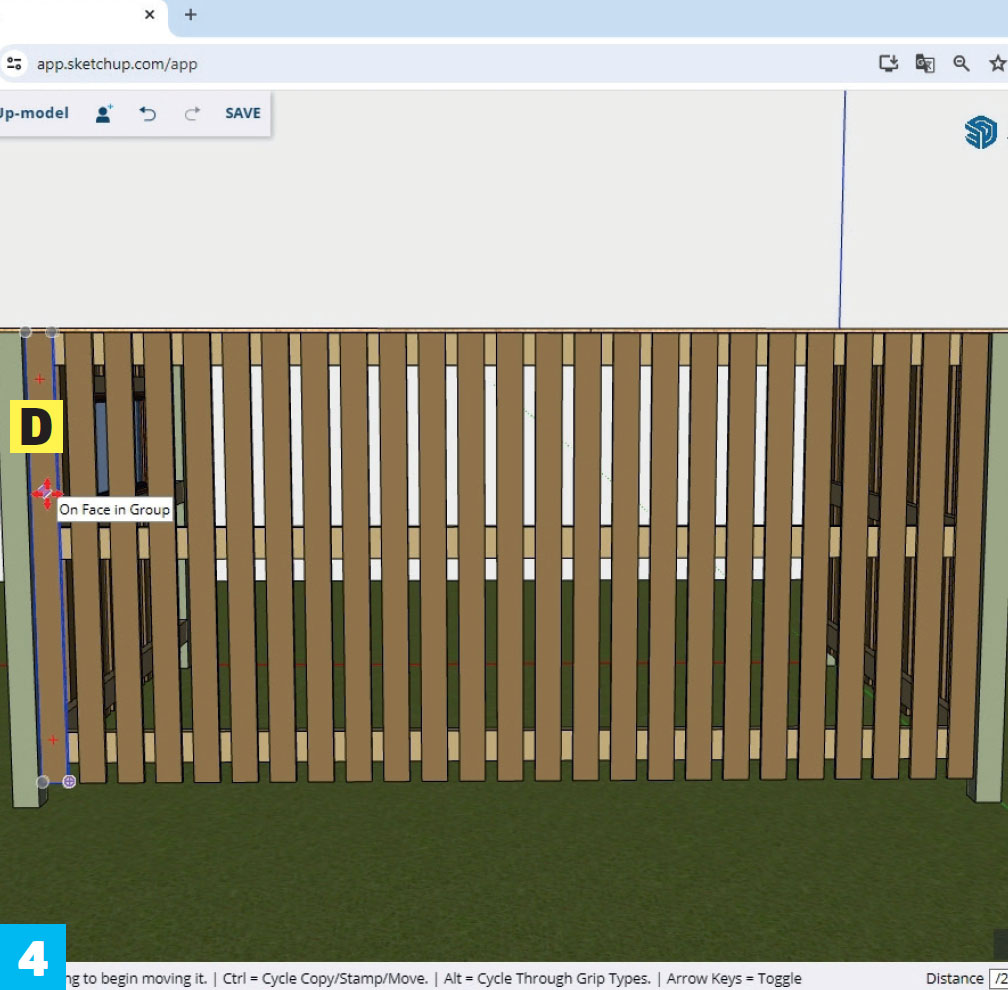

Loitonna kuvaa, pidä osoitinta paikallaan laudan päällä (D), näppäile /24 (eli kauttaviiva ja luku 24) ja Enteriä. Sketchup kopioi laudan 23 kertaa (reunimmainen lauta on myös mukana laskuissa) ja jakaa ne tasaisin välein 4,6 sentin päähän toisistaan. Jos haluat tehdä raoista isommat tai pienemmät, voit käyttää enemmän tai vähemmän lautoja. Tässä tapauksessa toisen kerroksen laudat yltävät 2,7 senttiä alempien lautojen päälle (10 cm - 4,6 = 5,4 cm, joka jaetaan kahdella).

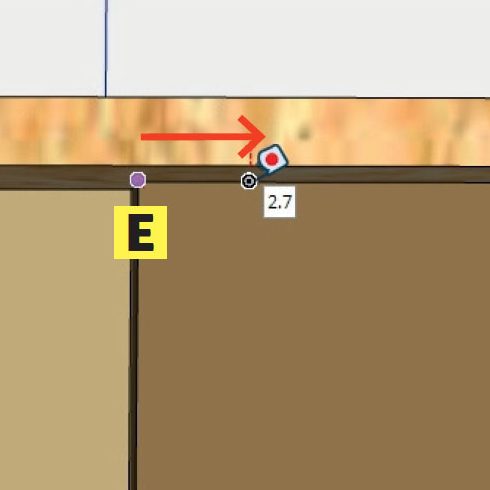

Zoomaa vajan oikeaan sisänurkkaan (tässä takaapäin). Valitse mittanauha (T-nappi), klikkaa laudan vasenta ulkonurkkaa (E), vedä mittanauhaa oikealle tolppaa kohti, näppäile 2.7 (piste, ei pilkku) ja paina Enteriä. Tee sama toisessa päässä olevalle laudalle, mutta peilikuvana. Tarkoitus on saada kaksi mittapistettä seuraavaa vaihetta varten.

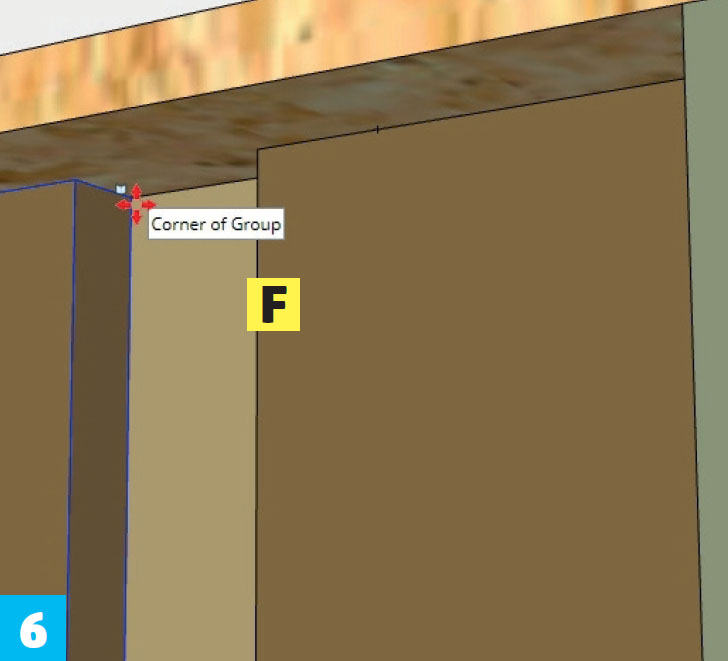

Zoomaa takaisin vajan oikeaan sisänurkkaan (takaapäin katsottuna), ja tartu kiinni vasemmanpuoleiseen lautaan Movetyökalulla klikkaamalla sen sisäkulmaa (F). Ylempään kerrokseen käytetään samoja lautoja kuin alempaan.

Siirrä kulma mittapisteen kohdalle (G), paina Ctrl (Windows) ta Alt (Mac), jotta saat kopioitua laudan, ja klikkaa lopuksi hiirellä, jotta saat asetettua uuden kopion mittapisteen kohdalle.

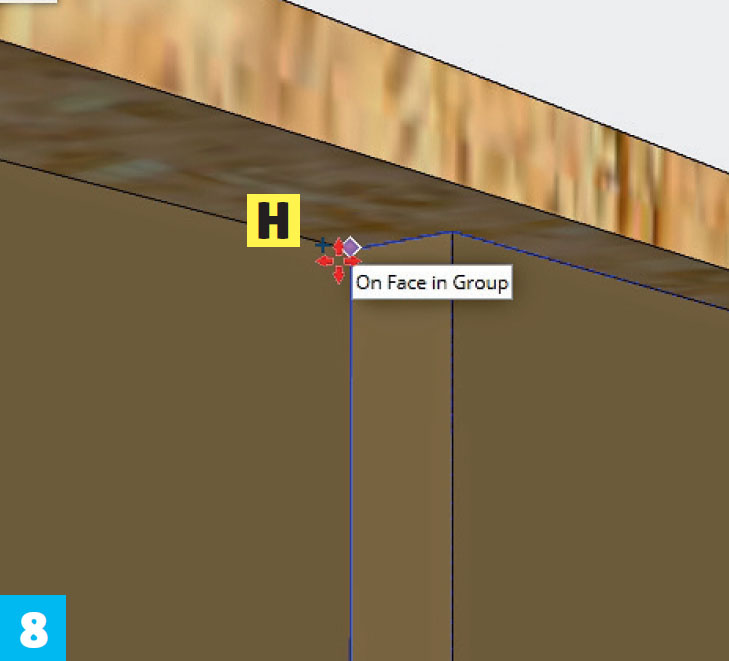

Käännä kuvakulmaa ja tartu lautaan, jonka kopioit äsken, Move-työkalulla. Tartu tällä kertaa vasta päiseen sisäkulmaan (H).

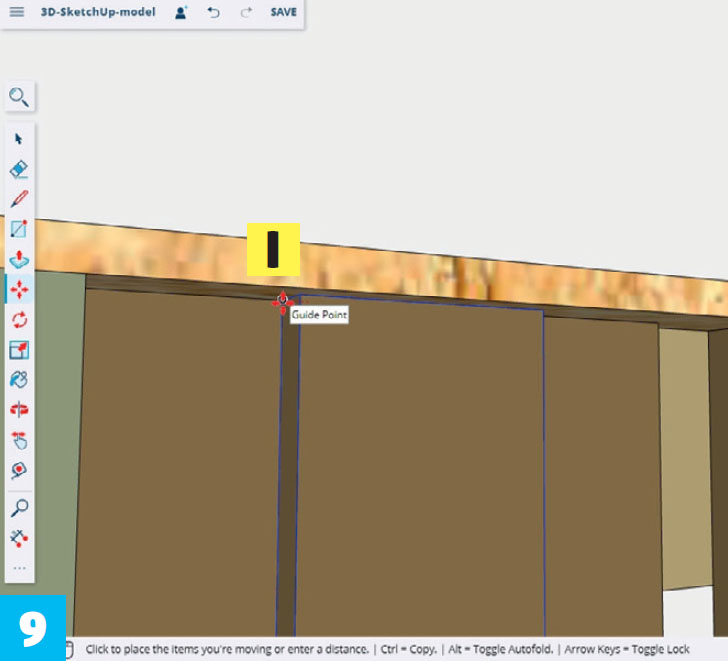

Aseta kulma mittapisteen päälle vajan vasempaan päähän (I), paina Ctrl (Windows) tai Alt (Mac) ja klikkaa lopuksi lauta paikalleen hiirellä.

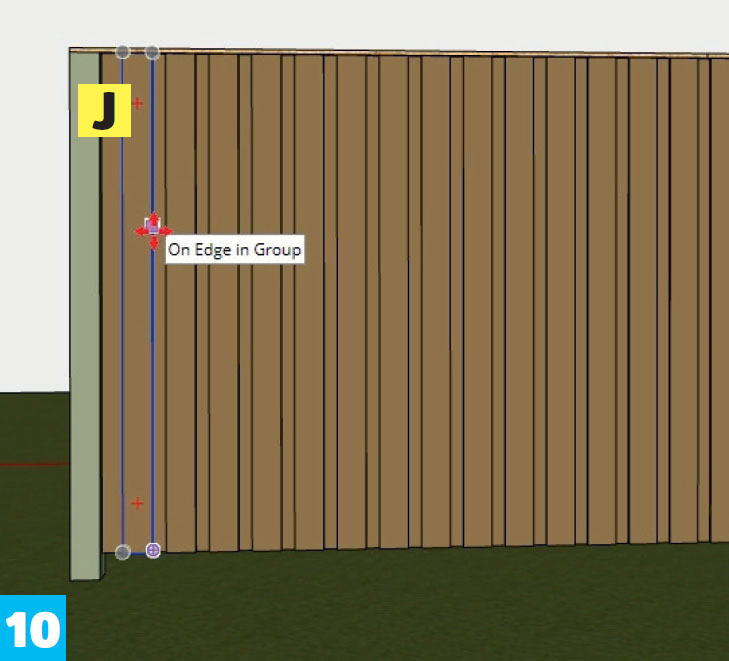

Loitonna kuvaa ja aseta osoitin laudan (J) päälle, näppäile /23 (kauttaviiva ja 23) ja paina Enteriä. SketchUp jakaa loput 22 lautaa automaattisesti oikeille paikoilleen. Kyllä, Sketchupin käyttö on aluksi todella hankalaa, mutta se muuttuu sitä helpommaksi, mitä enemmän harjoittelet!
