Tee näin
7
Vaihe
Ruuvipuristimen asentaminen ei ole monimutkaista, mutta kiinnitysreiät pitää porata tarkasti. Niiden pitää osua oikeisiin kohtiin sekä pöydässä että kapuloissa, jotta puristin tulee oikealle tasolle.
Isompi kapula asennetaan ruuvipuristimeen ja pienempi työpöydän alle. Sen jälkeen kiinnitetään rauta työpöydän alle. Raudassa on kierre, jossa puristimen rauta liikkuu sisään ja ulos.
Lopuksi asennetaan penkkihaat ja kahva, ja sen jälkeen ruuvipuristin on valmis.
Poraa isolle kapulalle reikä terävällä lattaterällä. Varmista, että reiästä tulee suora. Voit käyttää apuna poraussapluunaa.
Merkitse reikien paikat isoon kapulaan ja paina ruuvipuristin niiden läpi. Asenna keskimmäisiin reikiin aluslevyt ja paina ruuvipuristin yhteen kapulan kanssa.
Ruuvaa pöytälevyn alapuolelle pienempi kapula ruostumattomilla terassiruuveilla. Upota ruuvien kannat 10–15 milliä puun pinnan alle 12 millin terällä, jotta voit peittää ne tapeilla.
Nyt on aika ruuvata rauta kiinni pöydän alle. Raudassa on neljä reikää, ja se kiinnitetään kahdella M6x50 koneruuvilla sekä kahdella 8x30 millin kansiruuvilla. Koneruuvit asennetaan etupuolelle, ja niiden kannat upotetaan pinnan alle. Etupuolella ei
käytetä kansiruuveja, koska ne vievät liikaa tilaa.
Koneruuvit väännetään kiinni kiintoavaimella, mutta kansiruuvit on helpointa asentaa iskuruuvinvääntimellä.
Poraa reiät penkkihakoja varten 20 millin oksaterällä noin 15 sentin välein. Sen pitäisi olla tarpeeksi, sillä ruuvipuristin avautuu noin 16 senttiä.
Nyt on aika asentaa kahva. Sen jälkeen voit puristaa ensimmäisen puun kiinni leukoihin ja aloittaa työskentelyn.
Materiaalit
- Ruuvipuristinrauta, 180 mm
- Penkkihakoja, 20 mm
- Kahva
- Kapula puristimelle: 255x90x45 mm
- Kapula pöytälevyn alle: 255x60x45 mm
- Ruuveja, aluslevyjä ja pultteja
Vie aikaa
3–4 tuntia.
Hinta
Noin 70 euroa.
Vaikeusaste
Puristimen asentaminen pöytään on helppoa, mutta reikien poraamisessa pitää olla tarkkana.
Piirustus

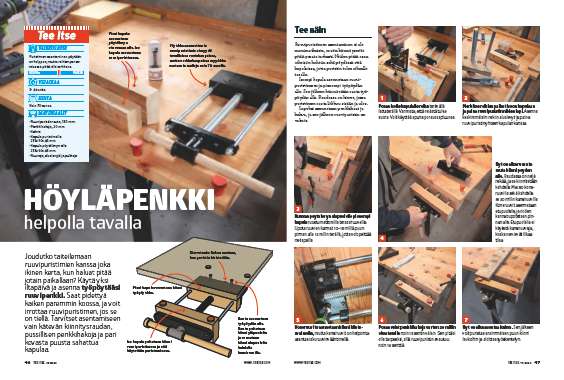

Lehtiversio
