Johdanto
Rakennussarja ilman lankkuja ja muovia

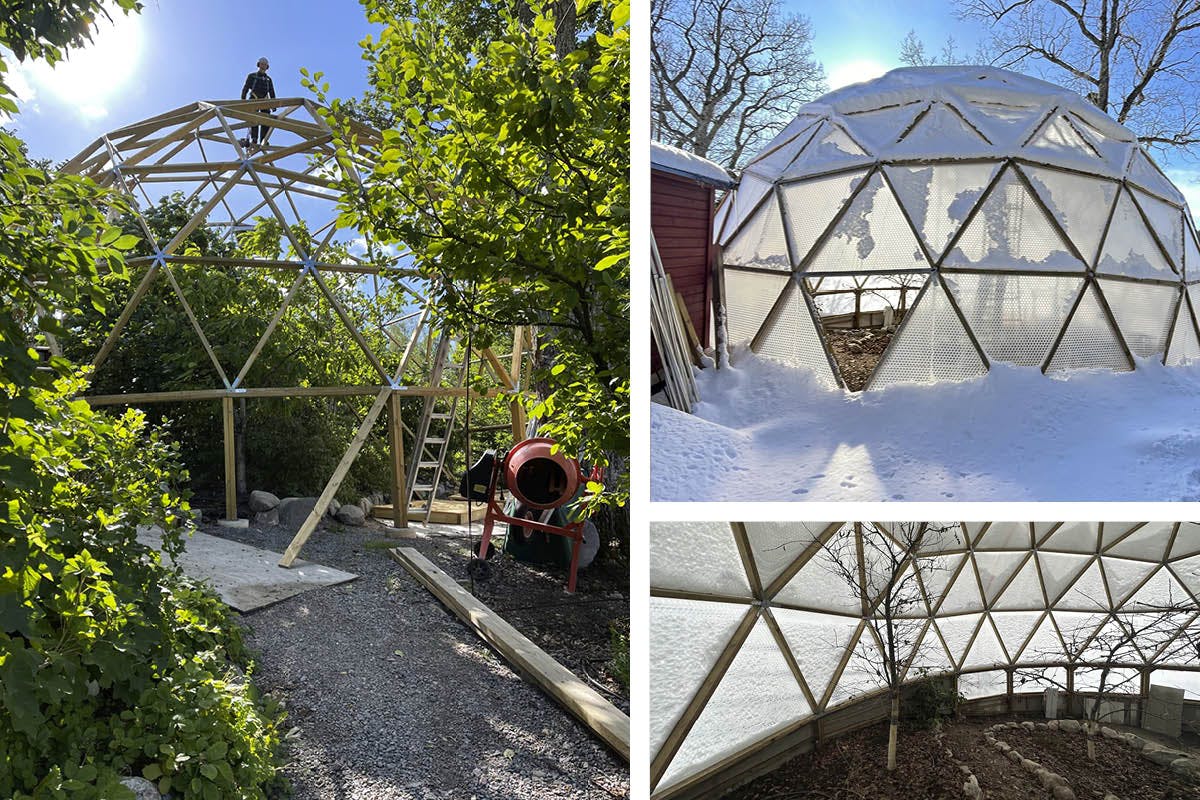

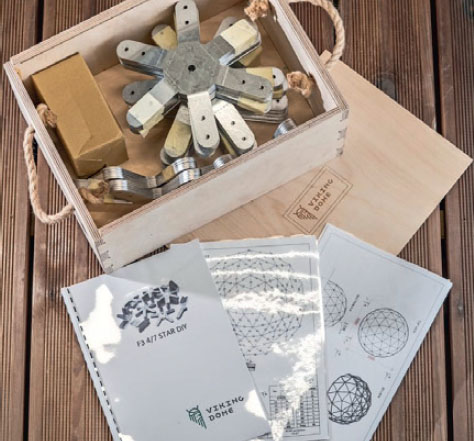

VikingDomen rakennussarja sisältää vain tärkeimmät erikoisosat. Niiden lisäksi pitää ostaa esimerkiksi perustuksiin tarvittavat materiaalit, kasvihuoneen muovit, ikkunat ja ovet.
Tilauksen sisältö:

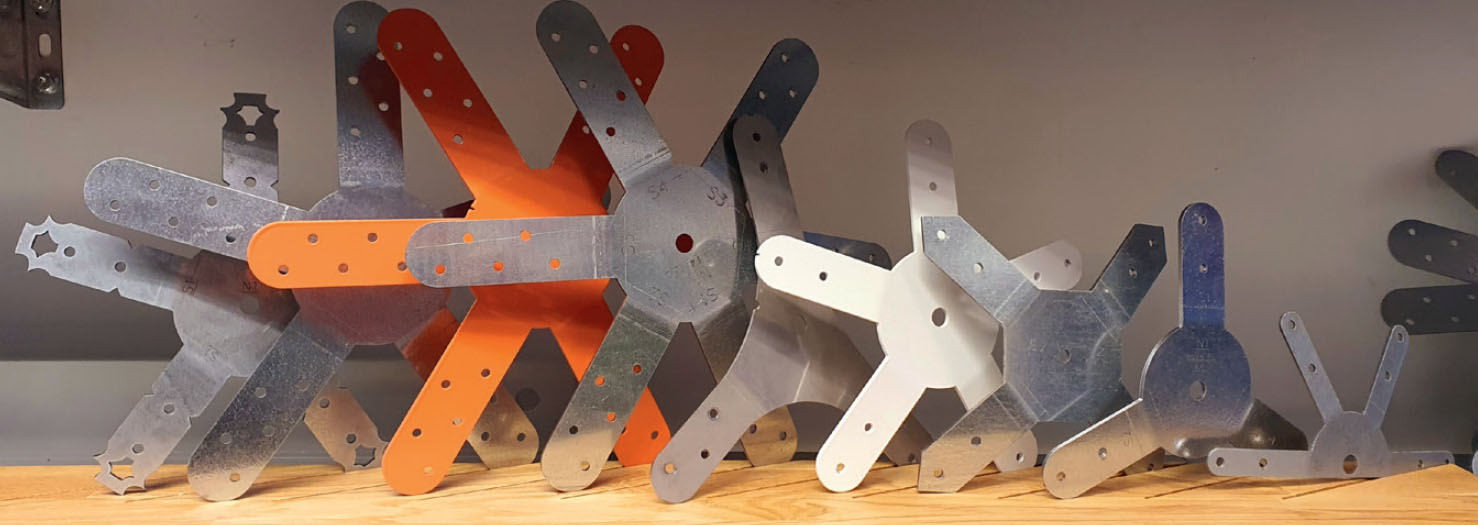

- Kaksi Star Pro -erikoiskiinnikesarjaa
- Asennusruuvit teräkselle ja puulle, 5x40 mm
- Ruuvauskärkiä
- Puuosien sahausohjeet
- Piirustukset
Ohjeet
01
Perustus
4
Vaihe
Kupolin rakentaminen onnistuu vain, jos pohja on tarkasti vaakasuorassa.
Kupolissa on 20 alanurkkaa. Maahan valetaan 20 pilarikenkää, yksi jokaisen nurkkatolpan kohdalle. Nurkkatolpat jakavat 11 metriä leveän ympyrän 20:een yhtä suureen osaan.
Nurkkatolpat katkaistaan samalta korkeudelta, ja niiden päälle asennetaan vaakalankut.
Kupolin runkolankut asennetaan myöhemmin vaakalankkujen päälle siten, että liitokset osuvat tolppien kohdalle.

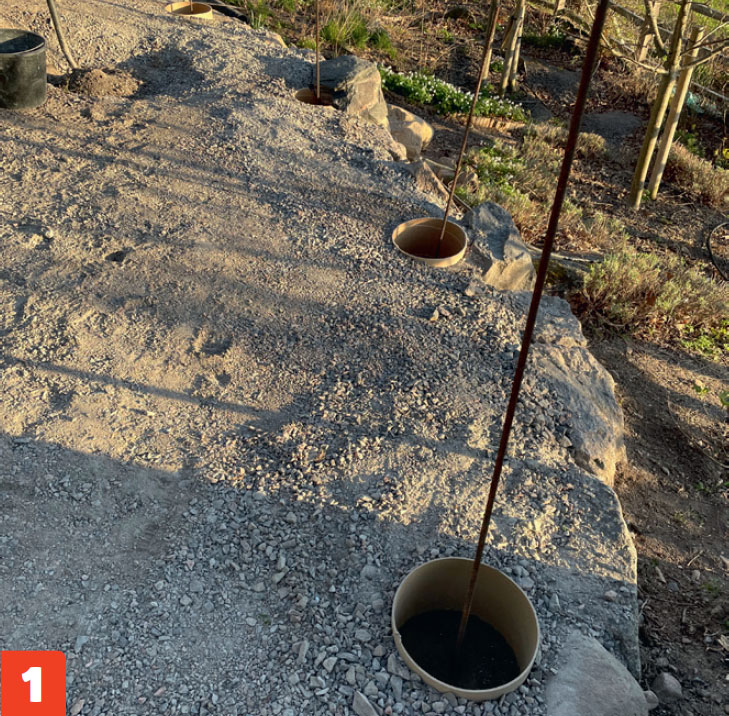

Kaiva kuopat pisteperustuksille. Kupoli rakennetaan 20 tukipisteen varaan. Niiden pitää olla yhtä kaukana toisistaan. Tässä vaiheessa ei voi olla liian tarkkana.

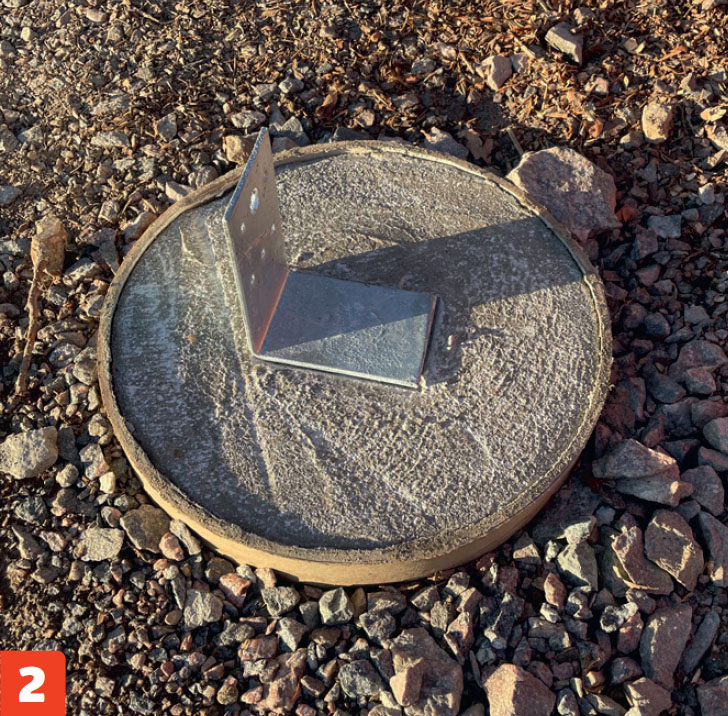

Vala pilarikengät kiinni. Tarkista, että kaikki raudat ovat samassa suunnassa. Käytä 45x95 millin lankuille sopivia pilarikenkiä.

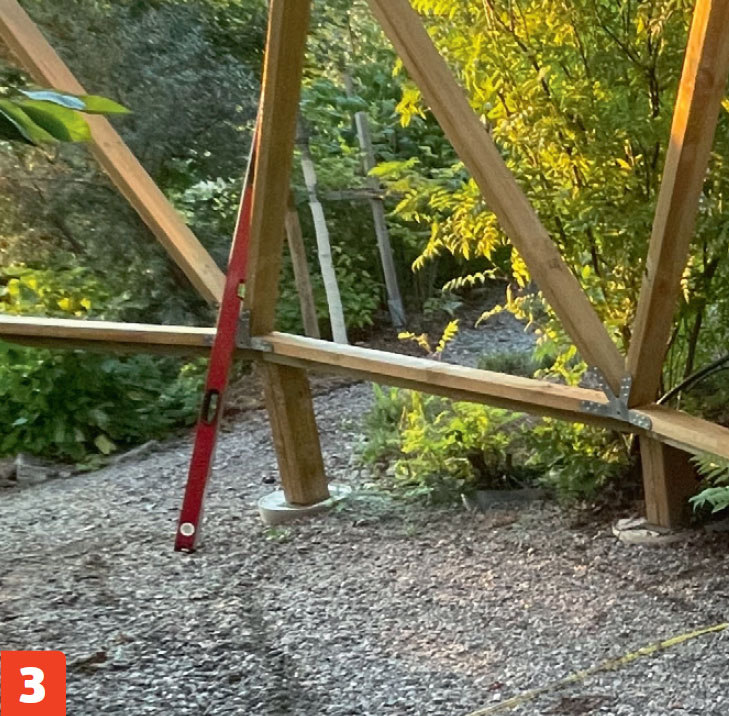

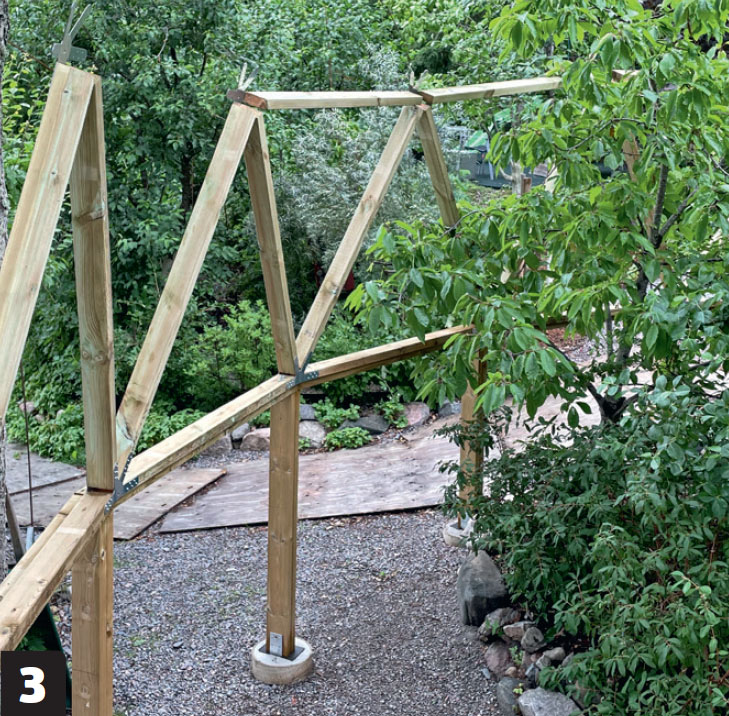

Asenna tolpat ja vaakalankut. Tämä kupoli rakennetaan kaltevalle paikalle, mutta korkeuserot tasoitetaan sahaamalla tolpat poikki samalta korkeudelta.

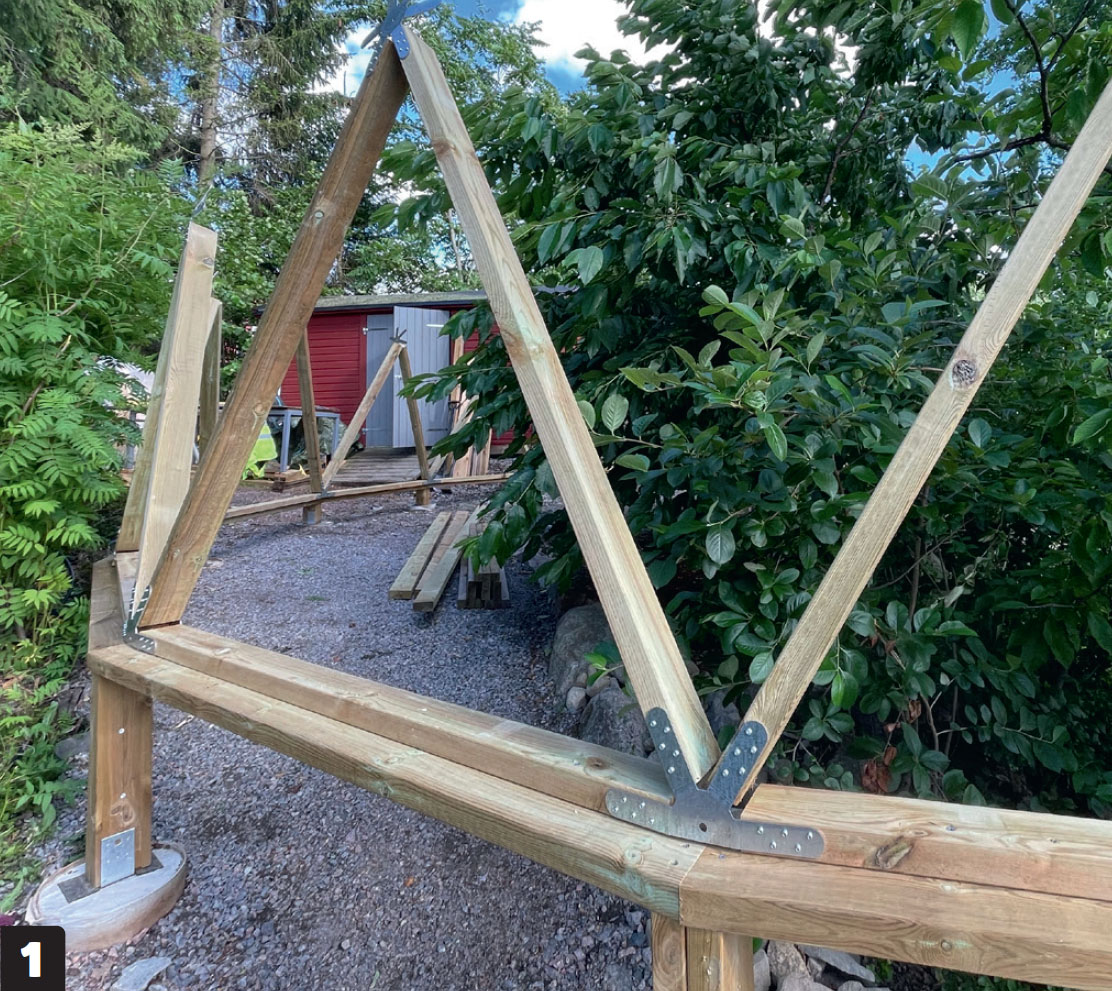

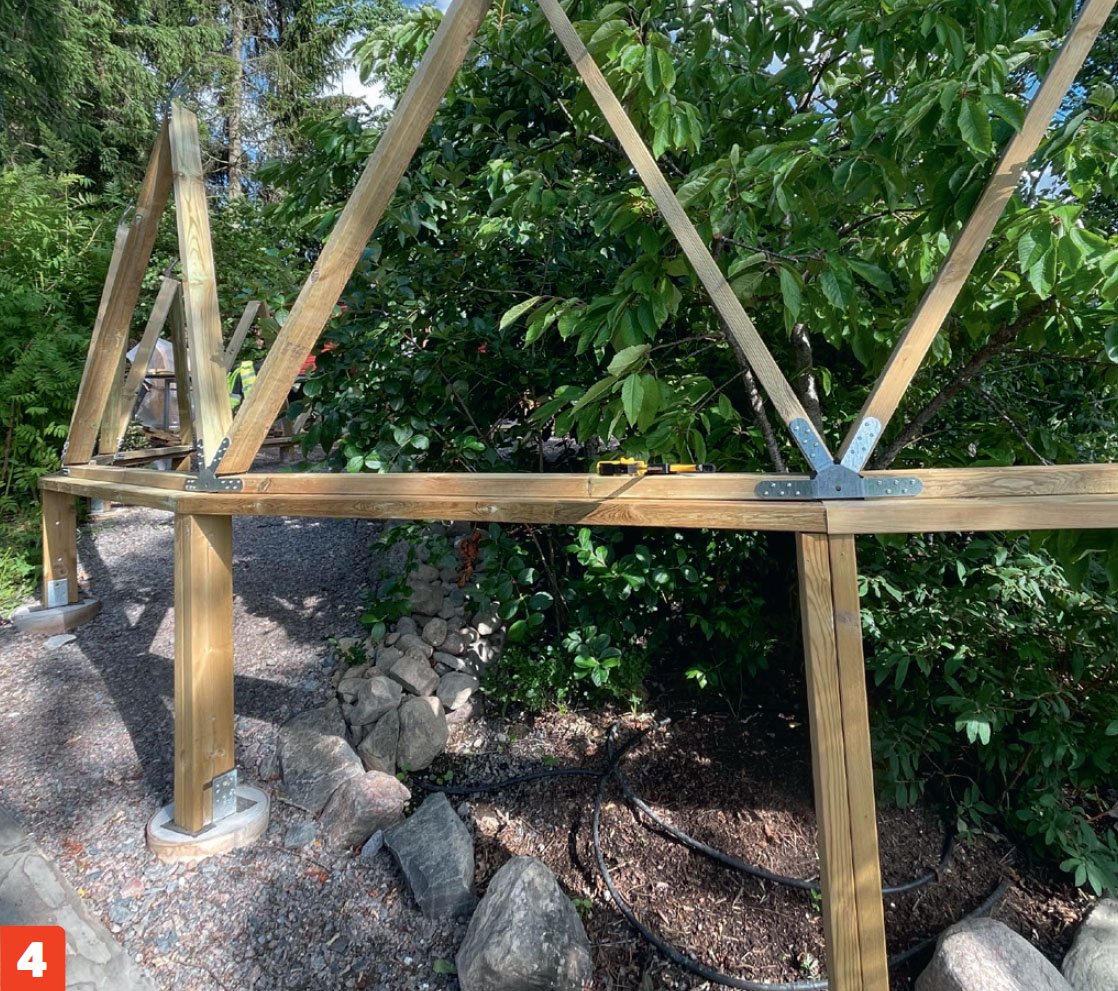

Asenna aluksi nelisakaraiset raudat. Kun alalankut ovat vaakasuorassa tolppien kohdalla, voit aloittaa kupolin rakentamisen. Asenna aluksi nelisakaraiset raudat tolppien kohdalle ja ruuvaa viistot pystylankut kiinni alalankkuun.
02
Runko
6
Vaihe
Kupolin rungon alaosa rakennetaan samalla kertaa kiertämällä sitä ympäri liitos liitokselta.
Rungon pohjassa on 20 nelisakaraista liitosta.
Toiseen kerrokseen tulee vain kuusisakaraisia liitoksia, jotka on helppo tehdä. Kolmas kerros on jo selvästi vaikeampi: siihen tulee viisi- ja kuusisakaraisia liitoksia, joten piirustuksia pitää katsoa joka välissä. Työ muuttuu asteittain hitaammaksi ja vaikeammaksi, kun siinä tarvitaan telineitä ja turvavaljaita.
Pyöri ympäri. Kupolin runko pitää rakentaa siten, että seinät pysyvät koko ajan yhtä korkeina. Siten rakenteesta tulee mahdollisimman tukeva. Asenna kaikki alaraudat ennen seuraavaa kerrosta ja ja liiku kupolin ympäri liitos kerrallaan.

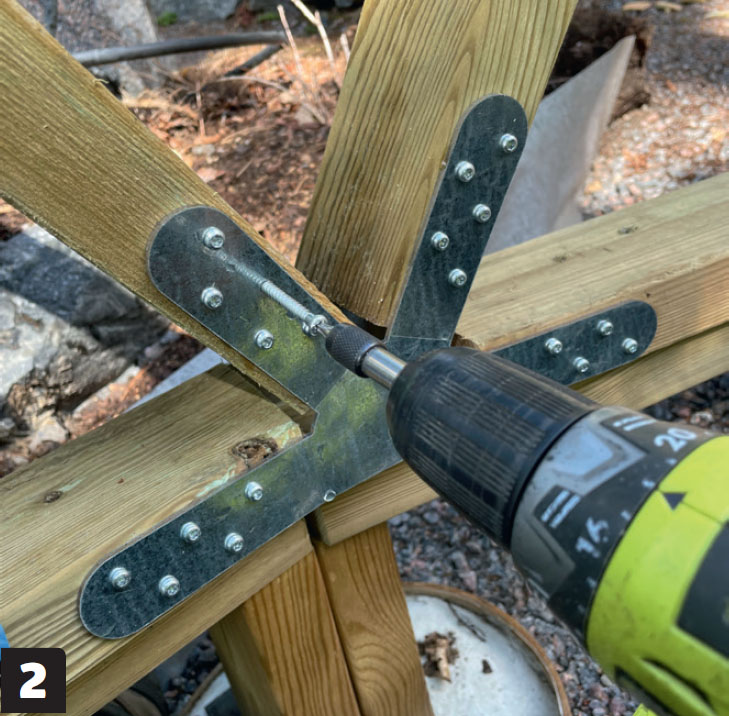

Asenna jokaiseen liitokseen kaksi rautaa ja ruuvaa ne kiinni kaikista rei’istä. Tämä kupoli on iso, joten 45x95 millin lankut kiinnitetään molemmilta puolilta niin lujasti kuin mahdollista.
Asenna vaakalankut toisen kerroksen päälle. Kun alimmat kolmiot on asennettu, niiden päälle pitää asentaa vaakalankut seuraavaa kerrosta varten.

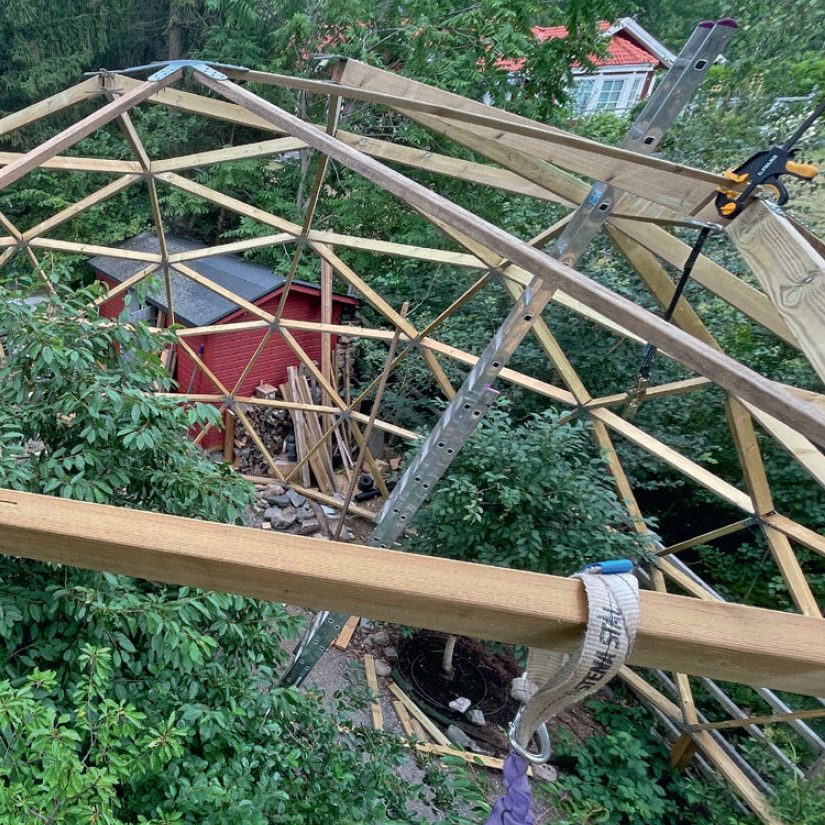

Jatka piirustusten mukaan. Tässä vaiheessa on tärkeää olla tarkkana, sillä kolmas kerros koostuu viisi- ja kuusisakaraisista liitoksista. Noudata ohjeita orjallisesti ja muista, ettet pärjää ilman kunnon telineitä.
Harjalle tarvitaan tukirimat. Kiinnikkeet on taivutettu valmiiksi oikeaan kulmaan, mutta lankkujen paino voi vääntää ne väärään kulmaan kupolin harjalla. Siksi harjalle tarvitaan muutama tukirima kannattelemaan tyhjän päällä olevia lankkuja.

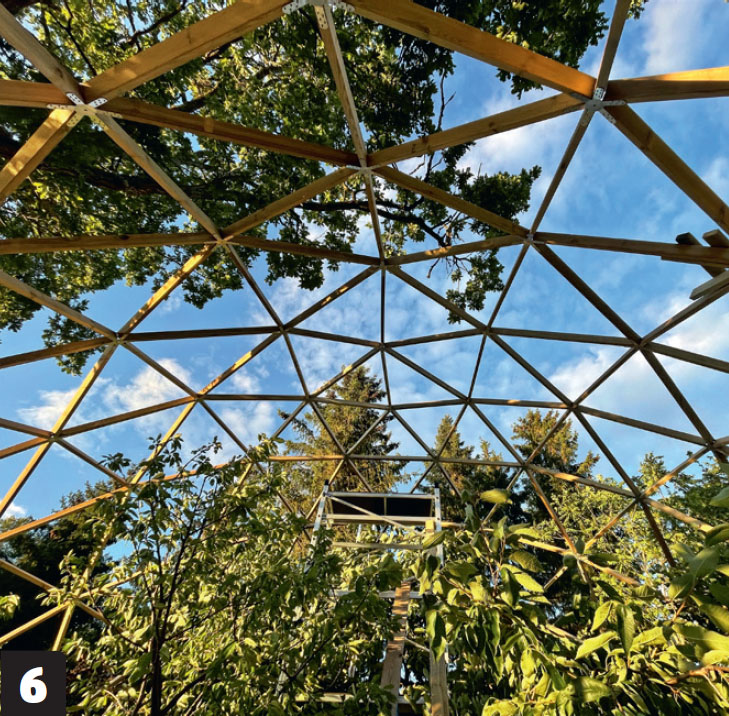

Lopuksi yläosa. Viimeiset liitokset muodostavat keskimmäisen viisikulmion. Viimeisten ruuvien asentamisen jälkeen kupolin rakenne on vahva, ja sen päälle voi levittää suojamuovin.
03
Suojamuovi
15
Vaihe

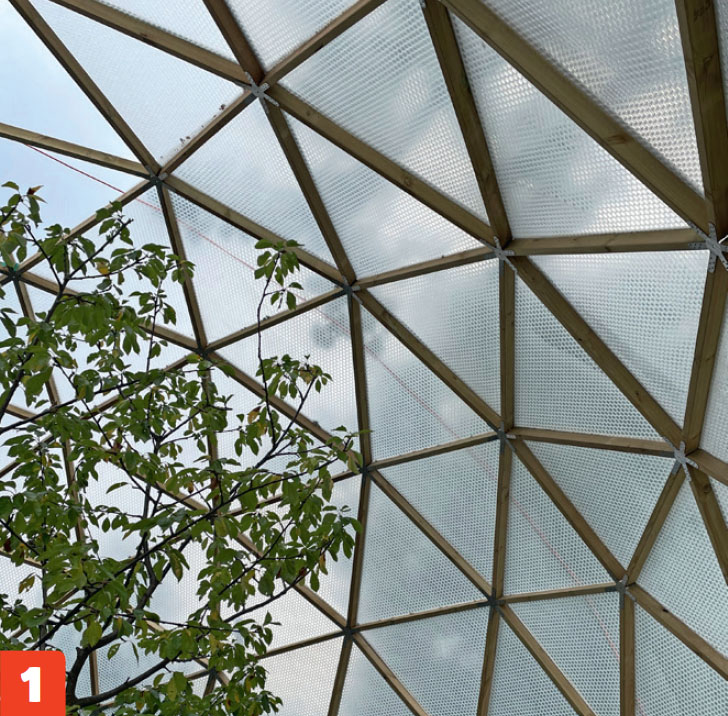

Tämän kupolin suojapeite keksittiin itse. Kasvihuone päällystettiin paksulla kuplamuovilla, jota myydään isoissa rullissa. Muovi leikattiin kolmionmuotoisiksi paloiksi, jotka hitsattiin kiinni toisiinsa, jotta muovin sisälle ei pääse vettä. Kolmiot kiinnitettiin runkoon aluksi hakasilla kestävän PVC-nauhan läpi, jotta nitoja ei revi muoviin reikiä.
Lopuksi muovikolmiot kiinnitettiin kupolin runkoon lisäksi puu rimoilla ja lasilistoilla.

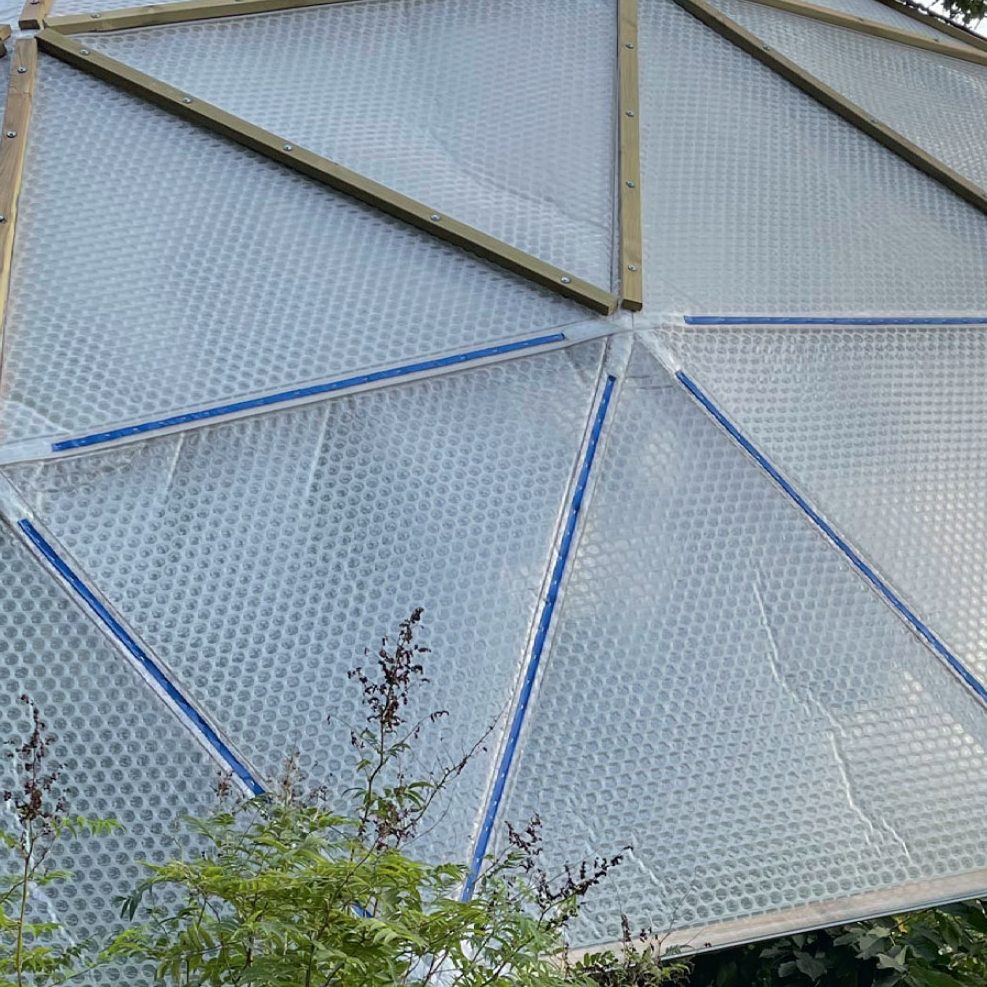

Peitä kupoli muovilla kolmio kerrallaan. Kuplamuovi on niin paksua, että sen sisällä oleva ilma eristää hieman lämpöä. Muovi valittiin kuitenkin siksi, että se on kestävää.

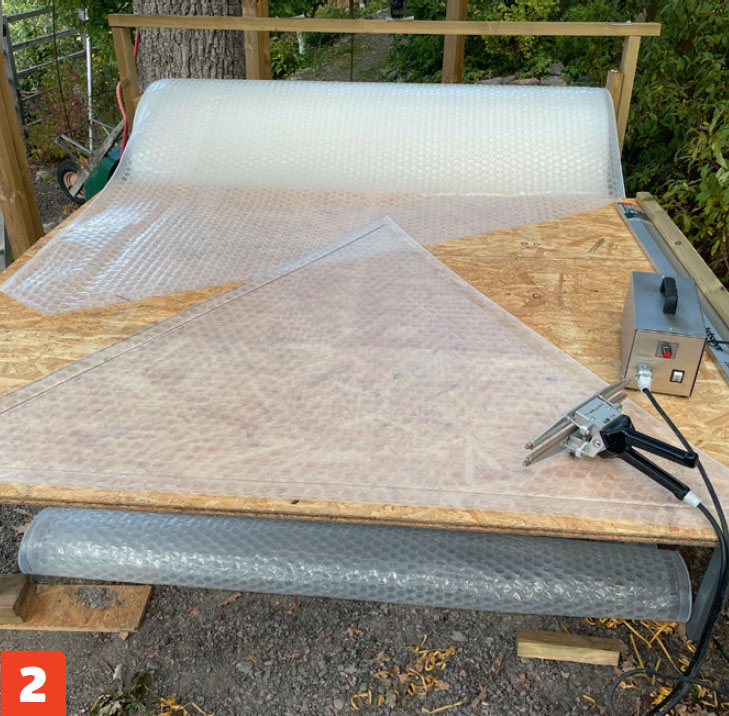

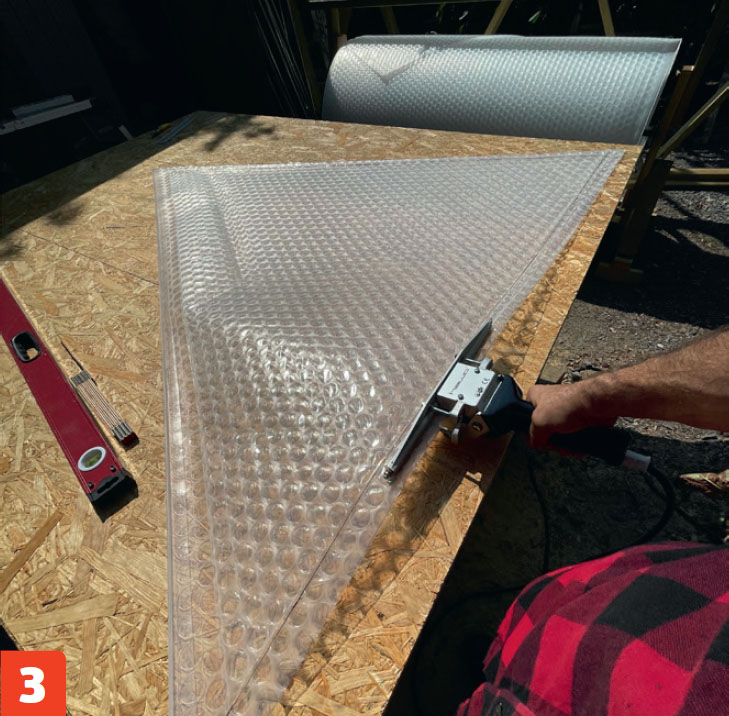

Leikkaa muovikolmiot tarkasti yksi kerrallaan. Tee muoveista niin isoja, että ne peittävät kokonaan kolmioiden rungot.

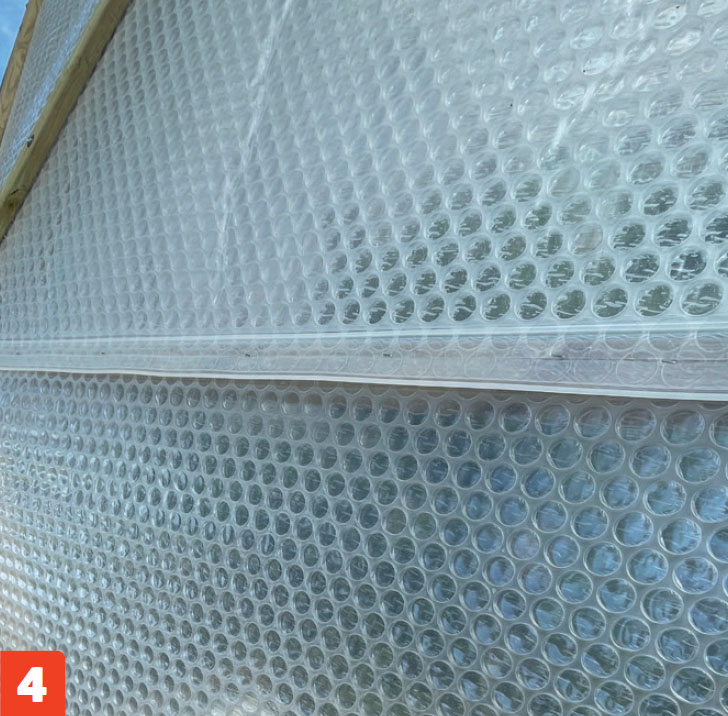

Hitsaa reunat umpeen, jotta muovikupliin ei pääse vettä. Tee sauma 4,5 sentin päähän muovin reunasta, jotta voit asentaa reunoihin ruuveja ja hakasia.
Kiinnitä muovi aluksi hakasilla. Niiden tarkoitus tässä vaiheessa on pitää muovi paikallaan, joten niittejä ei tarvita kovin paljon. Muutama niitti reunaa kohti riittää.

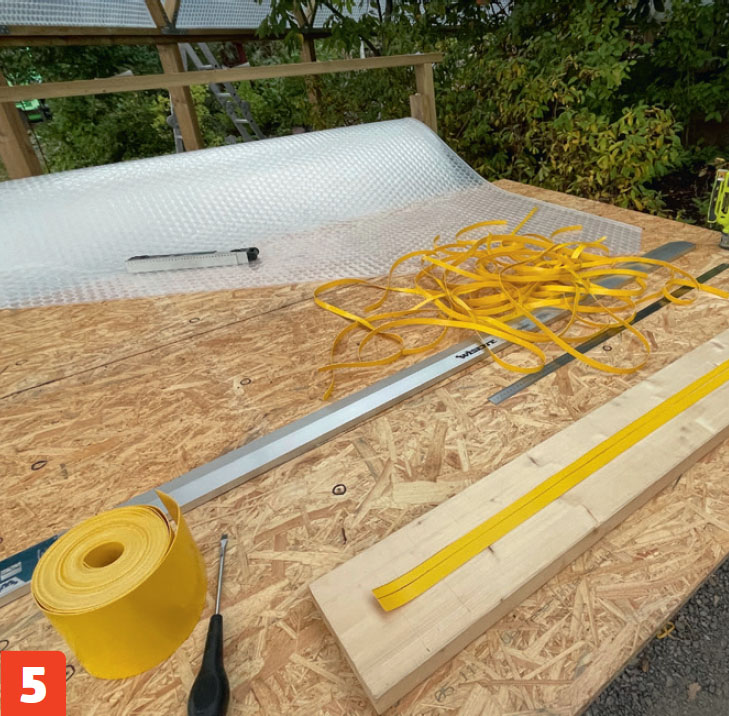

Vahvista saumat. Muovien reunat eivät repeä, kun ne vahvistetaan 1,5 senttiä leveällä PVC-nauhalla.

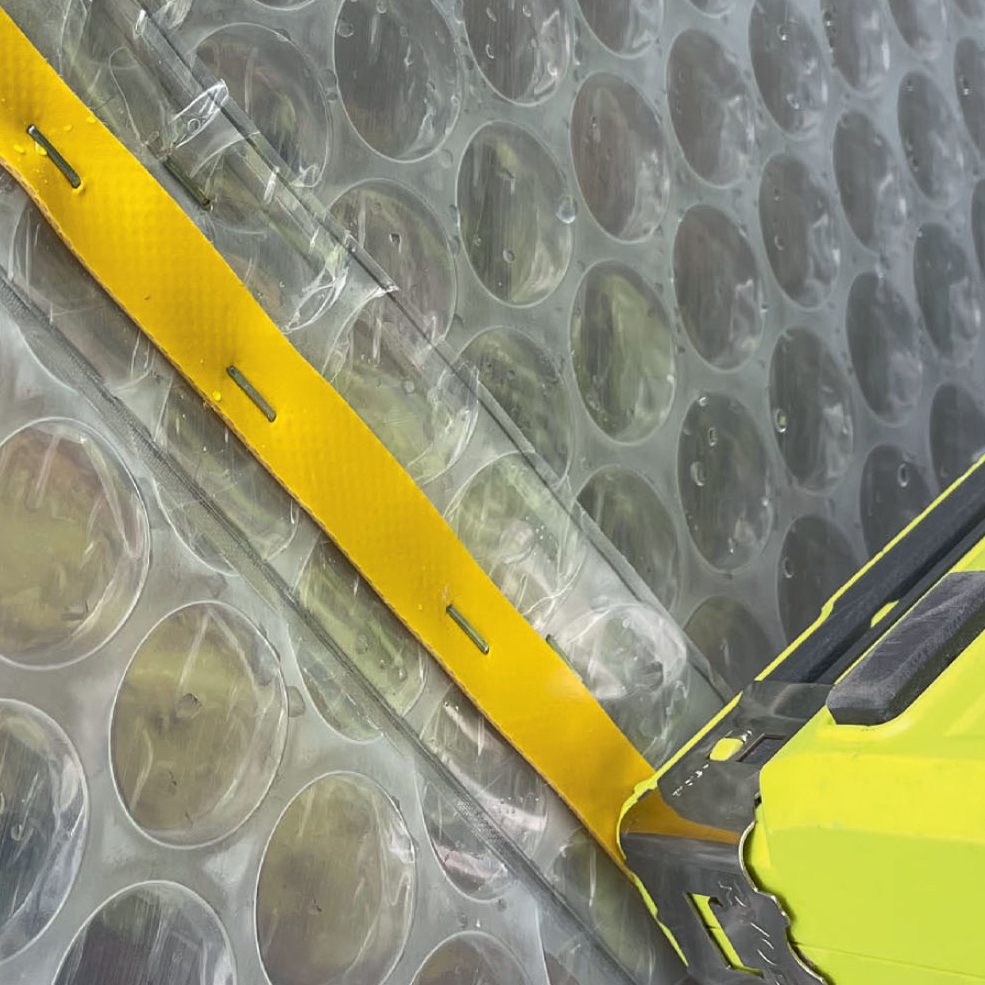

Levitä nauha kuplamuovin päälle ja kiinnitä se tiheästi hakasilla. Vahvikenauha estää muovin repeämisen jakamalla hakasten paineen laajemmalle.
Ei vahvikenauhaa metallin päälle. Rungon molemmilla puolilla on kiinnikkeet, eikä metalliin voi asentaa niittejä, joten PVC-vahvikkeita ei asenneta kiinnikerautojen kohdalle.

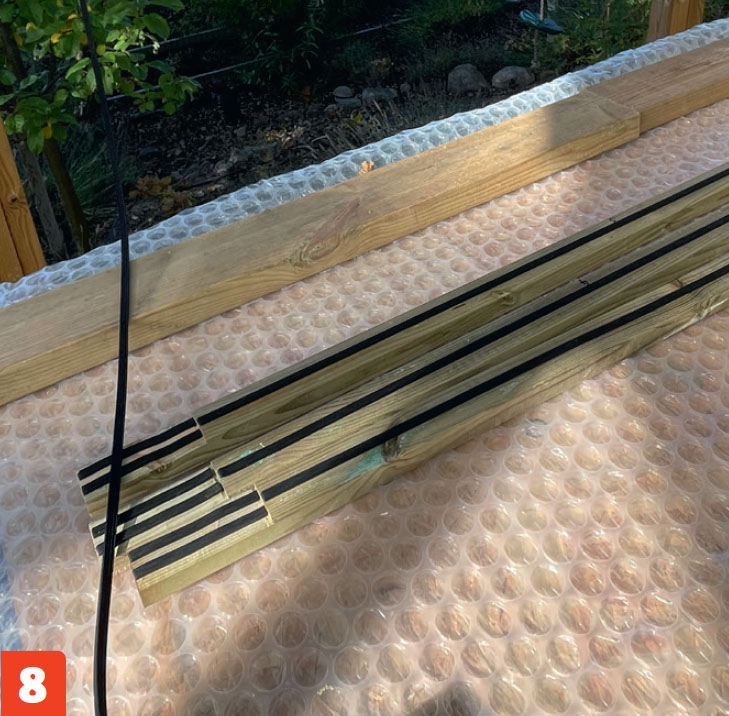

Viimeistele listalla. Viimeistele saumat asentamalla listat PVC-vahvikenauhojen päälle. Listat ovat kooltaan 28x45 milliä, ja niiden alla on EPMD-nauhat, joiden on tarkoitus tehdä saumoista vielä tiiviimmät.

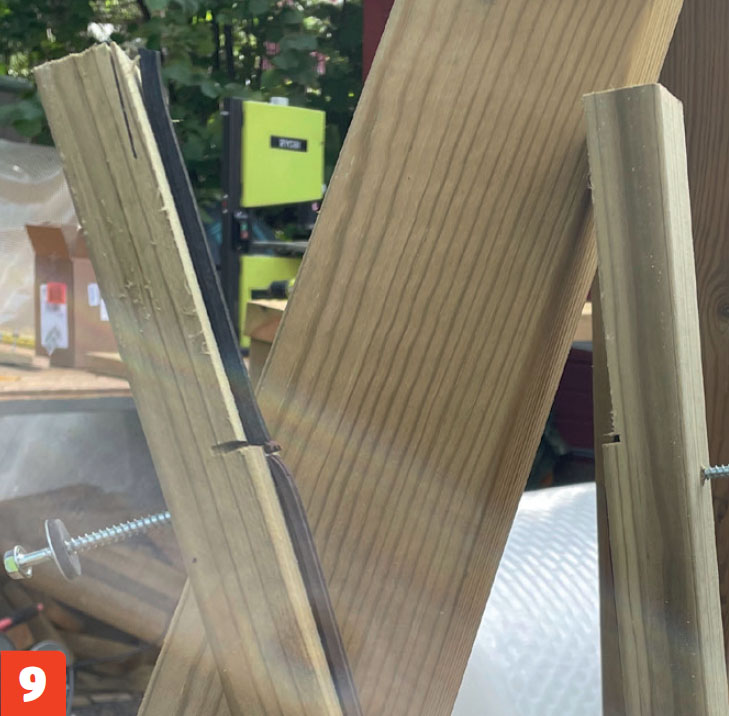

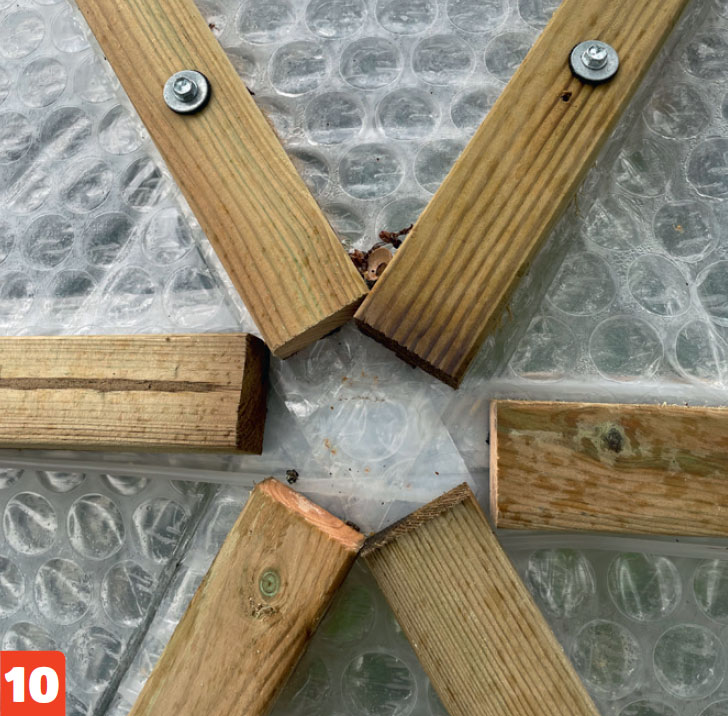

Kavenna viimeiset 15 senttiä. Listan pään pitää olla 5 milliä kapeampi, jotta sen alle mahtuu kiinnike ja 5-6 kerrosta kuplamuovia.
Asenna listat kuplamuovin päälle viidellä kattoruuvilla. Asenna reunimmaiset ruuvit mahdollisimman lähelle rautoja. Saumoista ei tule täysin tiiviitä, mutta tarpeeksi tiiviit kasvihuoneelle.

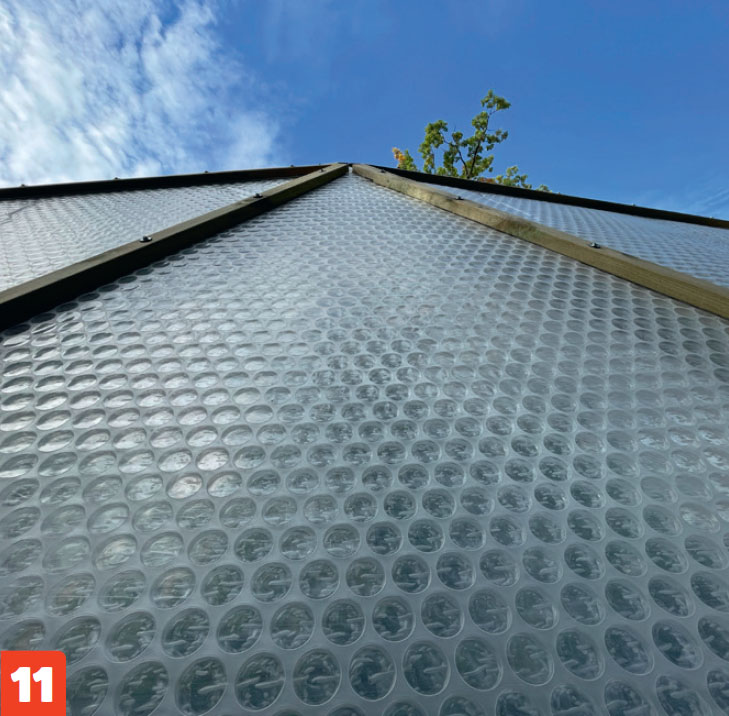

Kireät muovit ovat onnistumisen avain. Kuplamuovien pitää olla niin tiukalla, etteivät ne läpätä tuulessa tai roiku mutkalla lumen ja veden takia.
Kate käyttötarkoituksen mukaan

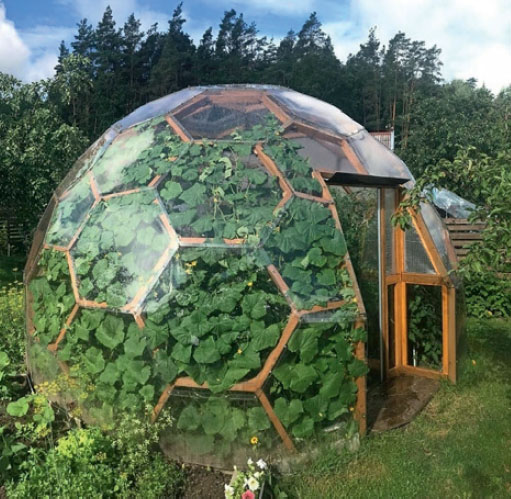

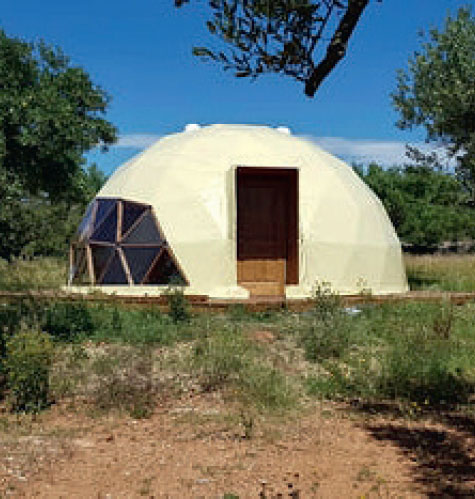

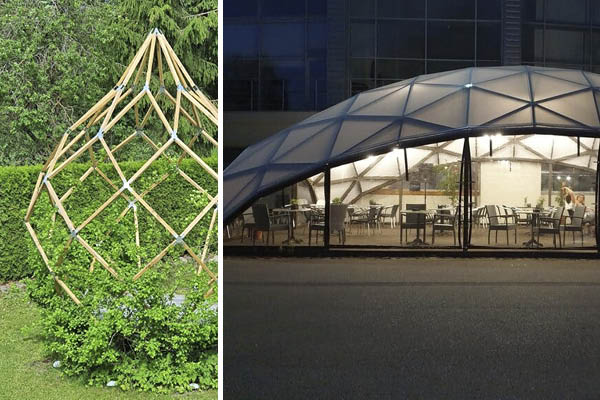

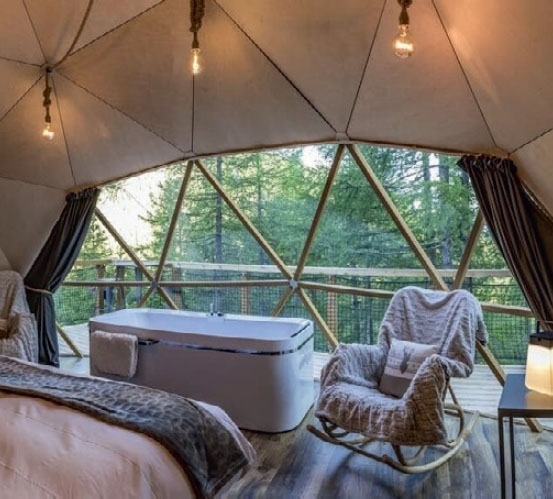

Kupolikasvihuoneen suunnittelussa voi käyttää mielikuvitusta, mutta käyttötarkoitus vaikuttaa siihen, millainen kate kupoliin kannattaa valita. Jotkut kupolit ovat avoimia, monimutkaisia pergoloita, toiset niin hyvin eristettyjä, että ne muistuttavat iglua.
Materiaalit
45x95 mm lankkua
- Noin 500 metriä runkoon
Polydress SolaWrap -suojapeitettä
- Noin 240 m² katoksi
10x10 cm kestopuutolppia
- 20 kpl á 15-150 cm
28x45 mm rimaa
- Noin 500 metriä saumojen vahvikkeisiin
EPDM-nauhaa
- Noin 250 metriä saumojen vahvikkeisiin
4,5x70 mm ruuveja EPDM-kauluksilla
- Noin 300 saumojen vahvikkeisiin
PVC-nauhaa
- Noin 250 metriä
VikingDome Star Pro -rakennussarja
- Sis. 182 erilaista kiinnikettä
- Sis 5000 ruuvia, 4,5x50 mm
Erikoistyökalut
- 4,5 metrin rullatelineet
- Muovinhitsauslaite
Vie aikaa
Kesäloman.
Hinta
Noin 17000 euroa.
Vaikeusaste
Vaikea projekti, joka vaatii taitoa ja paljon työtunteja.
Piirustus

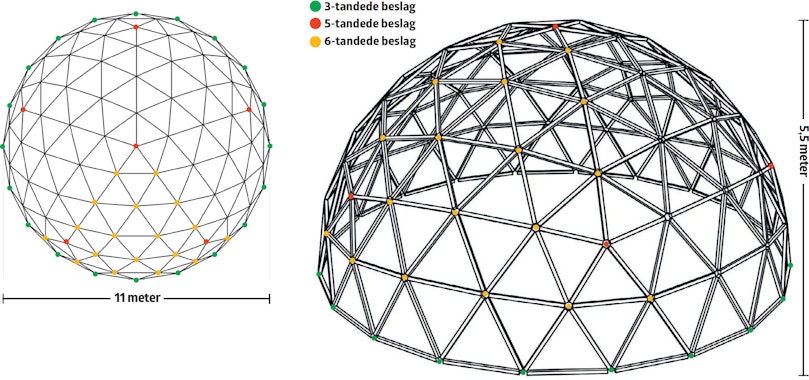

Tässä rakennetaan 20-nurkkainen kupoli, mutta muitakin vaihtoehtoja on
Tässä jutussa rakennettavan geodeettisen kupolin malli on 4V-icosahedron. Vähemmän koukeroisella tavalla ilmaistuna kyse on 20-nurkkaisesta puolikupolista. Se muodostuu pienistä kolmioista, jotka muodostavat yhdessä viisi- ja kuusikulmaisia monikulmioita.
Ylhäältä katsottuna näkyy selvästi, että kupolin perusmalli on viisikulmio, joka on tehty kolmioista. Kupolissa on käytännössä viisi samanlaista seinää, jotka leviävät ylöspäin viuhkan lailla.
Tässä kupolissa on kuitenkin 20 nurkkaa viiden sijaan. Se johtuu siitä, että kyseessä on 4V-kupoli. V tarkoittaa tiheyttä, ja 4V tarkoittaa käytännössä sitä, että ylimmän viisikulmion jokainen sivu koostuu neljästä samanlaisesta osasta. Siten viidestä nurkasta tulee 20. Se tarkoittaa, että kupolista tulee pyöreämpi, mutta myös sitä, että siihen tulee enemmän liitoksia, mikä tarkoittaa enemmän työtä. Vaikeusaste nousee, koska kolmioiden ja kuusikulmioiden määrä kasvaa tiheyden mukaan.

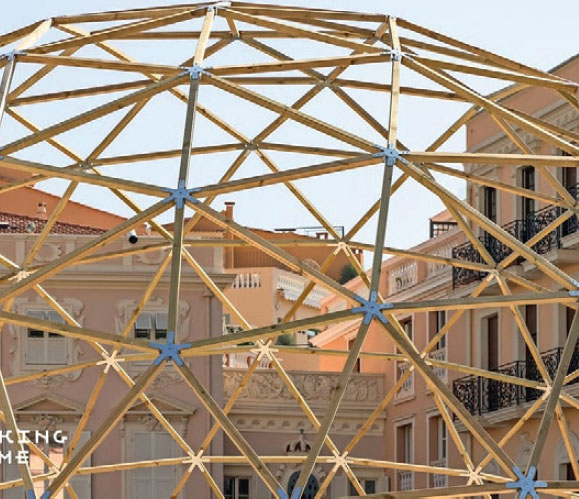

VikingDome myy 2V-, 3V-, 4V-, 5V- ja 6V-rakennussarjoja. Mitä isompi tiheys on, sitä monimutkaisempaa ja kalliimpaa kupolin rakentaminen on. Toisaalta kupolin tilavuus ja lujuus nousevat tiheyden mukaan.
Video
Vinkit & niksit
Lehtiversio

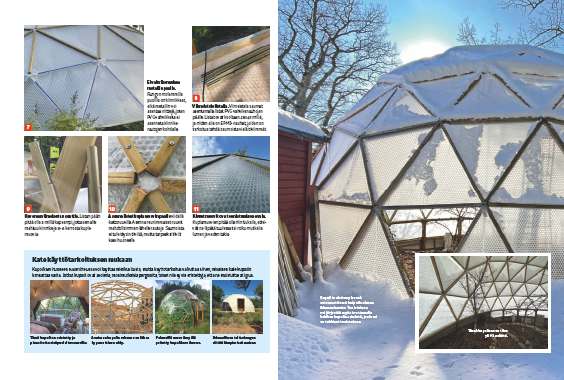

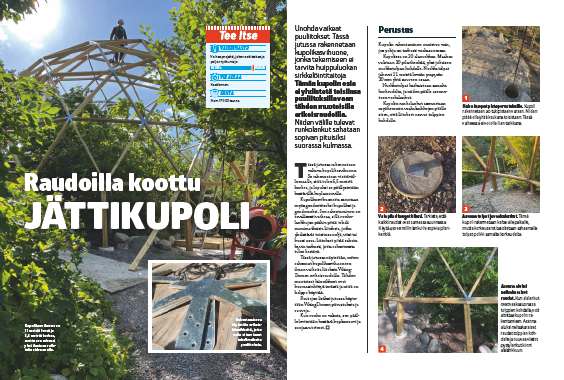

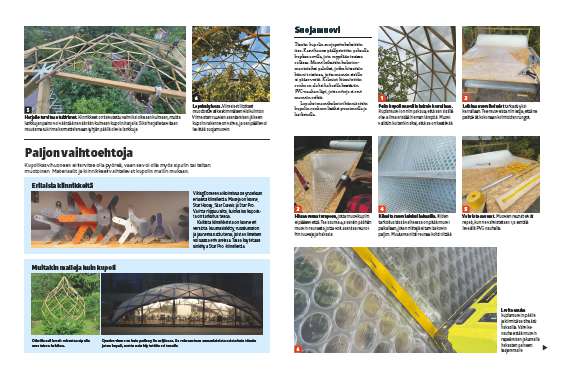

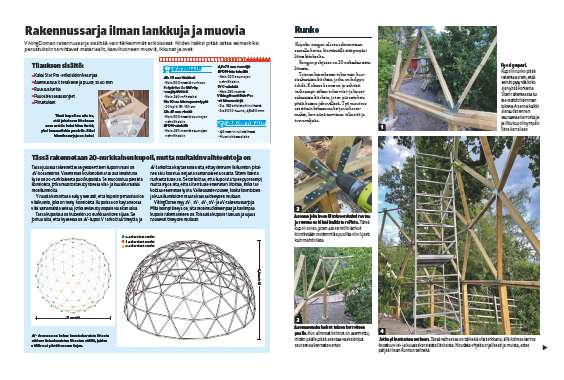

Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
