Johdanto
Ohjeet
01
Perusrakenteet
5
Vaihe

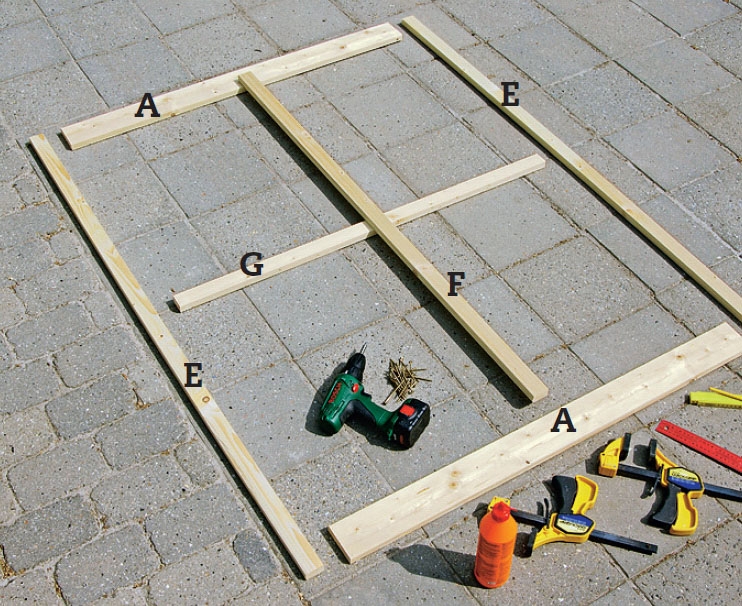

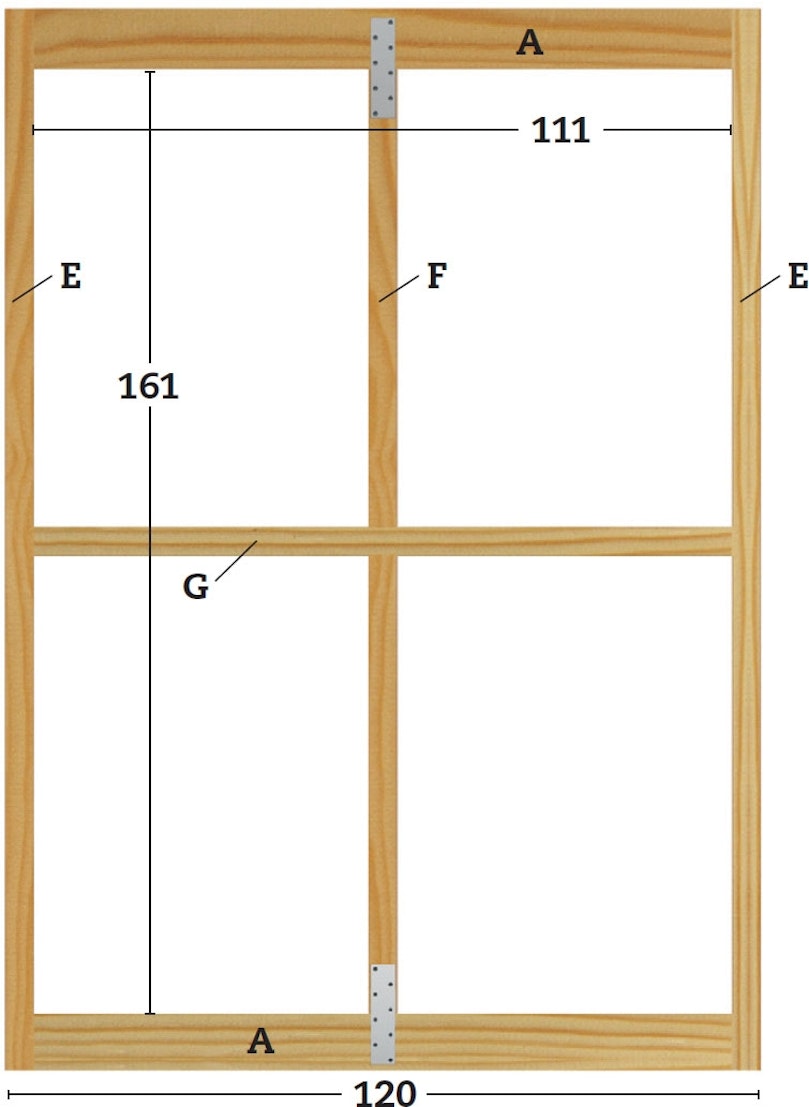

Tässä ovat kaikki perusrakenteen osat. Kasvihuone koostuu kolmesta samanlaisesta kehikosta, joista kaksi tulee sivuille ja yksi päätyyn. Päätykehikkoon rakennetaan jälkeenpäin päätykolmio.

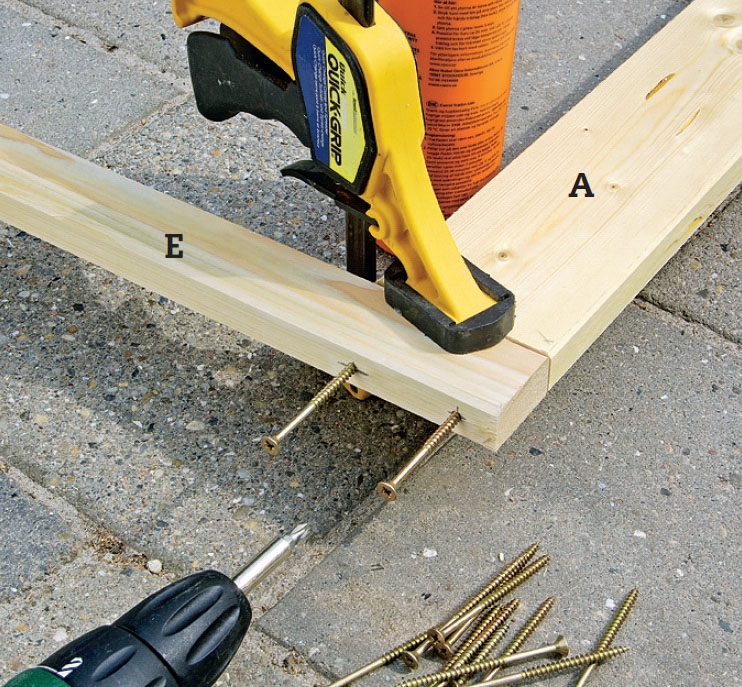

Purista pohjakappale (A) ja sivukappaleet (E) yhteen liitoksen päältä puristimella ja ruuvaa toisiinsa kiinni 5,0 x 90 mm:n ruuveilla. Kannattaa esiporata, jotta puu ei lohkeilisi.

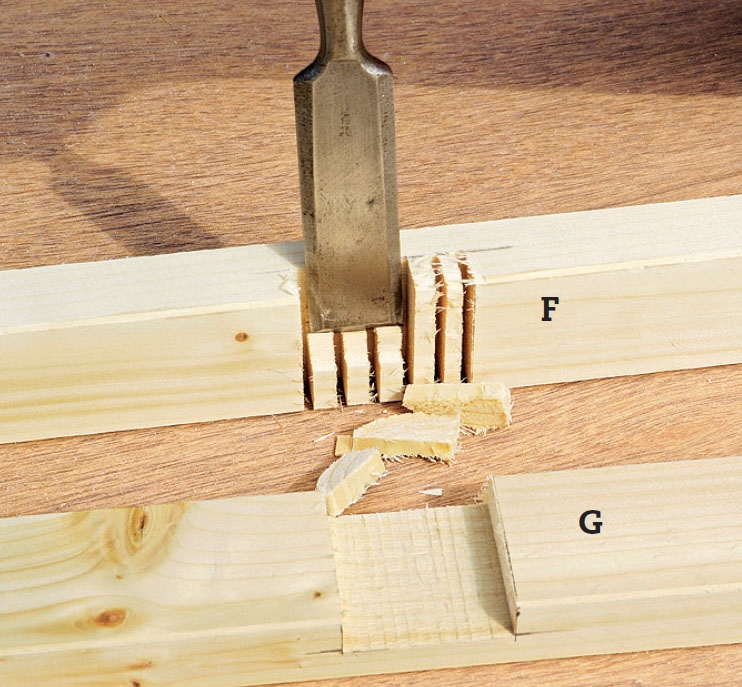

Leikkaa pystypienat (F ja G) keskeltä yhteensopiviksi. Tee puun puoliväliin asti muutama viilto ja poista sitten irtonainen puuosa taltalla.

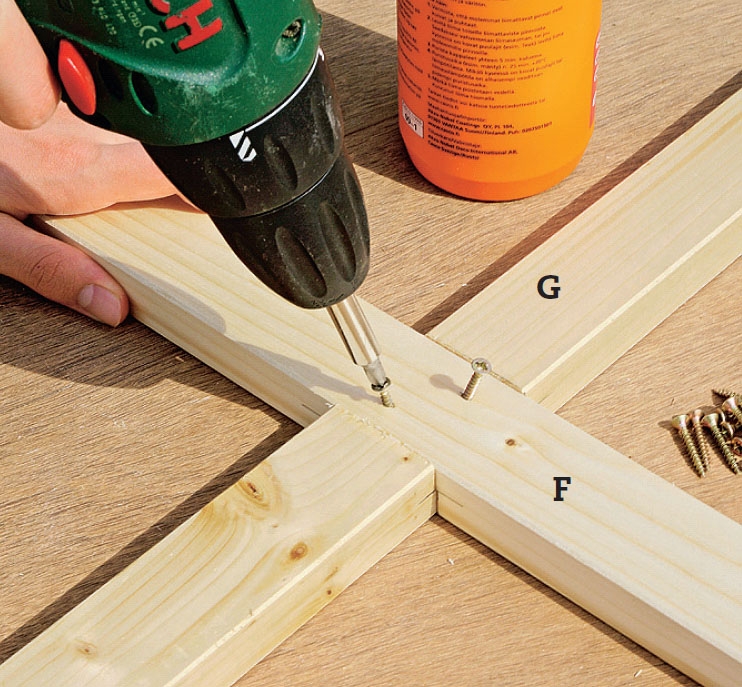

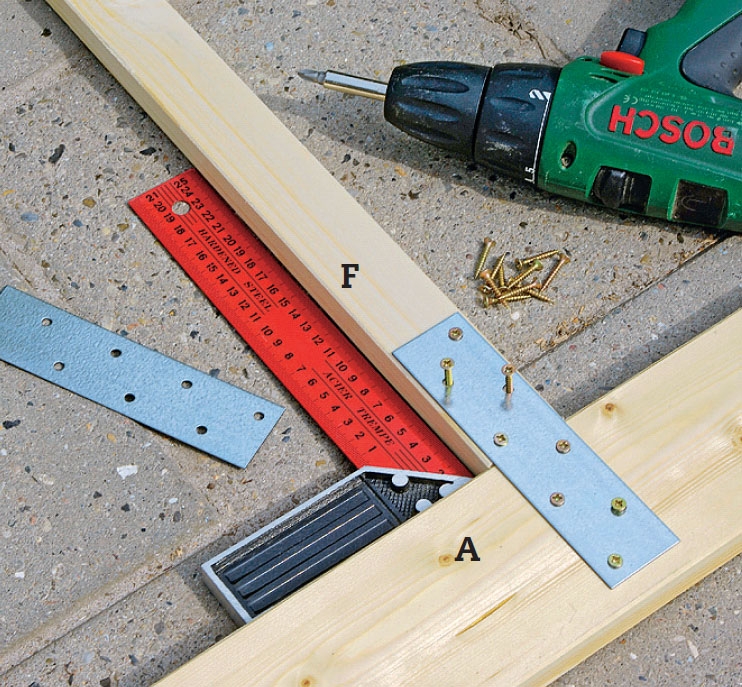

Yhdistä pystypienat (F ja G) liimalla ja 4,0 x 30 mm:n ruuveilla, jotka ruuvataan vinosti liitokseen. Näin ne kiinnittyvät pitemmälle puuhun ja liitoksesta tulee kestävämpi.
02
Pääty ja oviosa
6
Vaihe

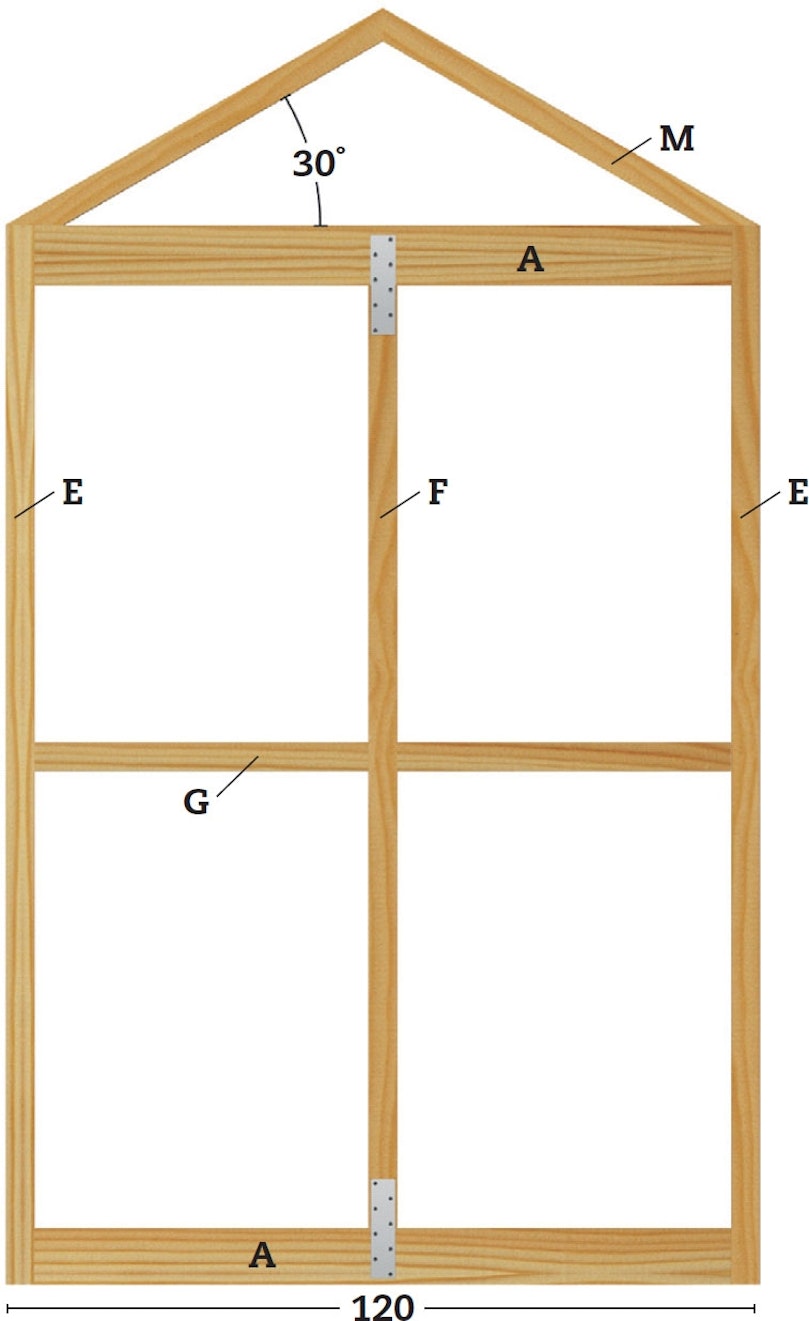

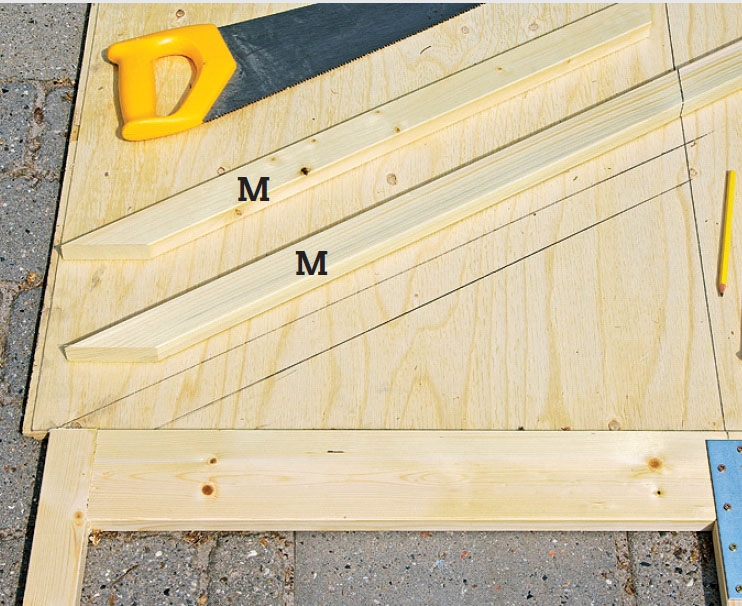

Tue perusrakenne levykappaletta vasten ja piirrä päätykolmio 30 asteen kallistuksella. Listoihin (M) piirretään leikkausviivat ja listat leikataan 30 astetta vinoiksi alhaalta ja 60 astetta ylhäältä.

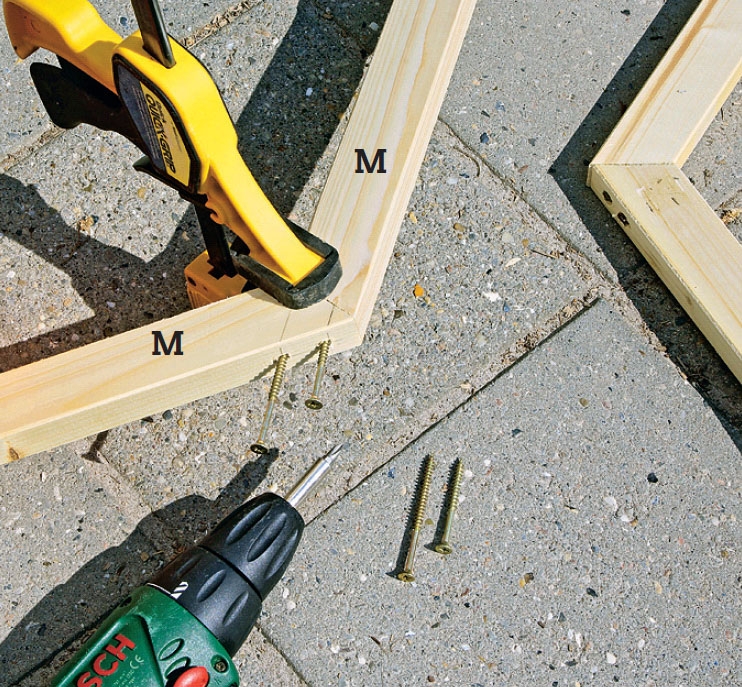

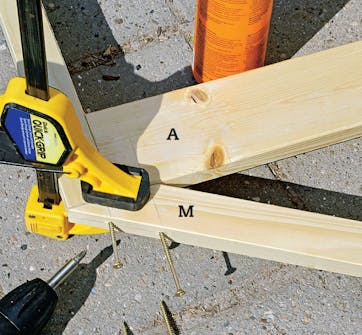

Liimaa ja ruuvaa listat (M) yhteen 5,0 x 90 millin ruuveilla yläpuolelta ja 5,0 x 90 mm:n ruuveilla alapuolelta.
Kiinnitä päätykolmio (M) kehikon päälle 5 x 90 mm:n ruuveilla. Pidä liitoskohta puristimien avulla tiukasti kiinni, kun ruuvaat.

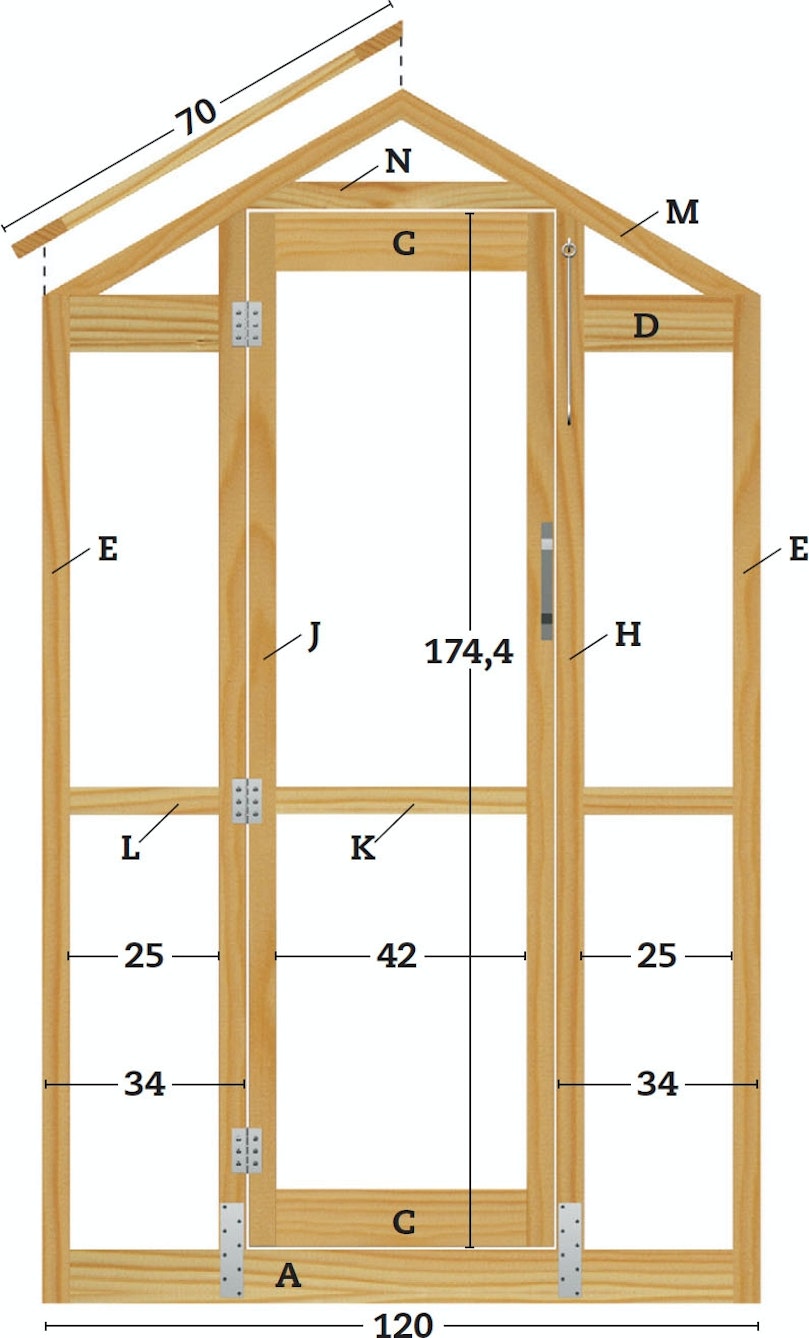

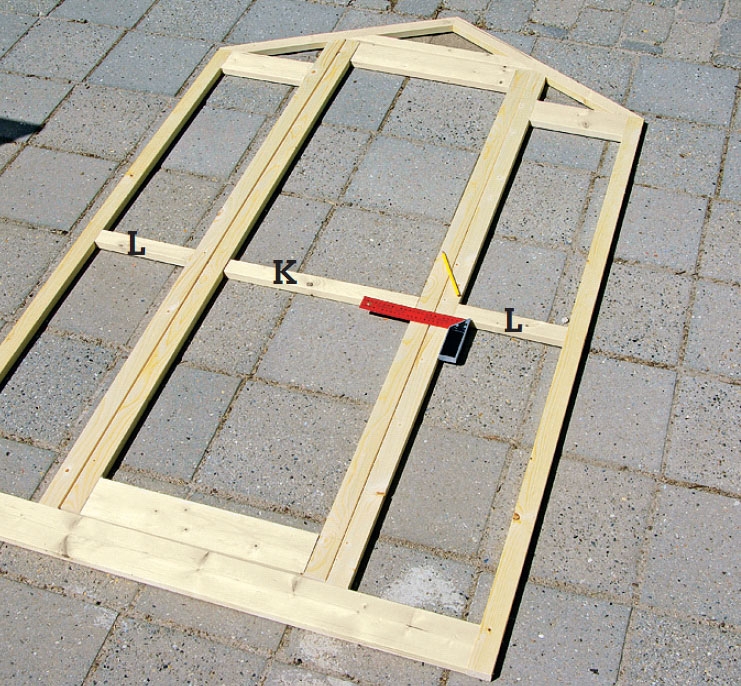

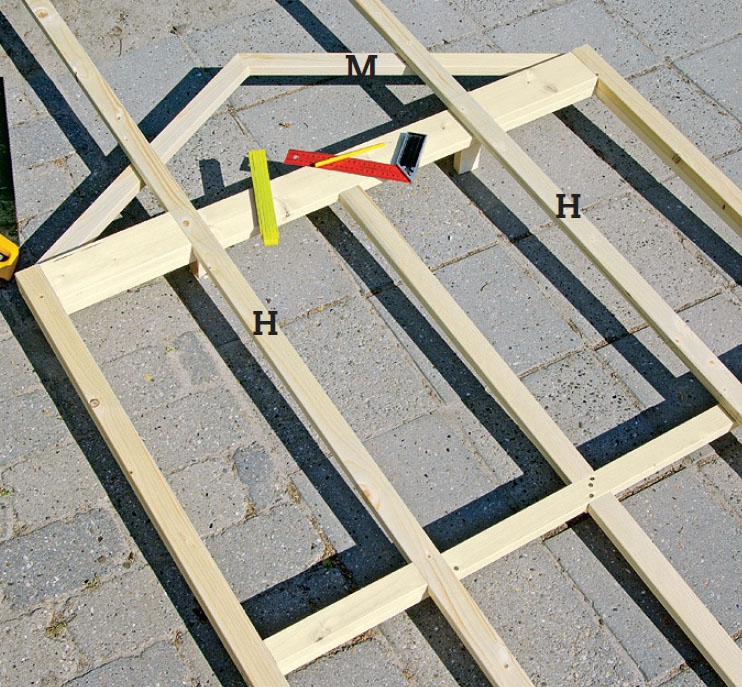

Käytä valmista päätykolmiota mallina ovipäädylle. Listat (A ja E) asetetaan paikalleen ja ruuvataan kiinni. Oviaukon (H) listojen leikkauskohta merkitään päätykolmioon (M).
Kaikki listat sahataan ja kehikko ruuvataan yhteen. Oven poikkipiena (N) merkitään, leikataan ja ruuvataan kiinni päätykolmion (M) sivuihin.
03

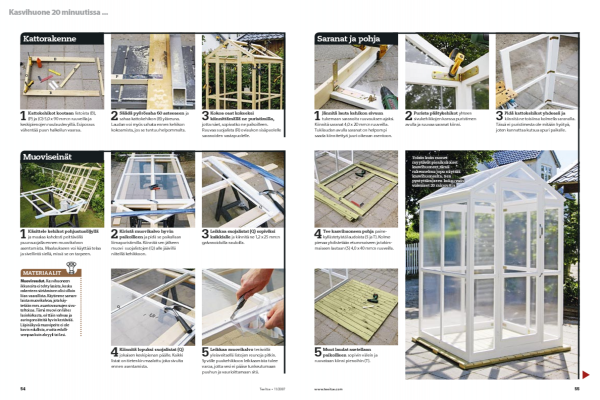

Kattorakenne
3
Vaihe

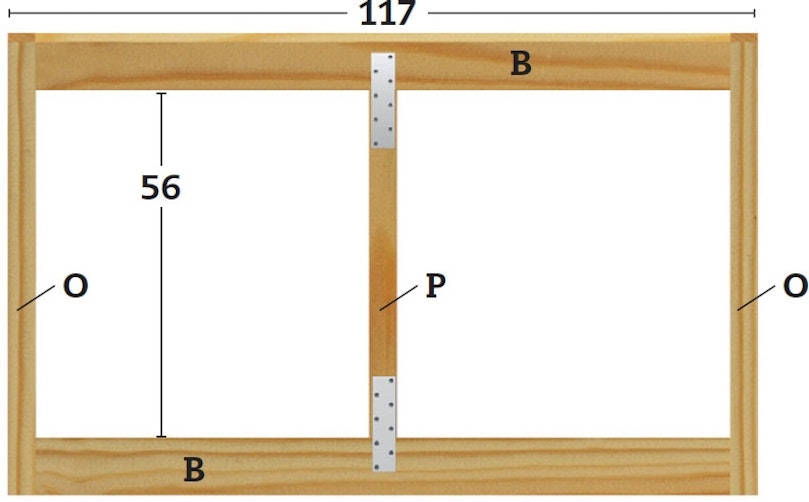

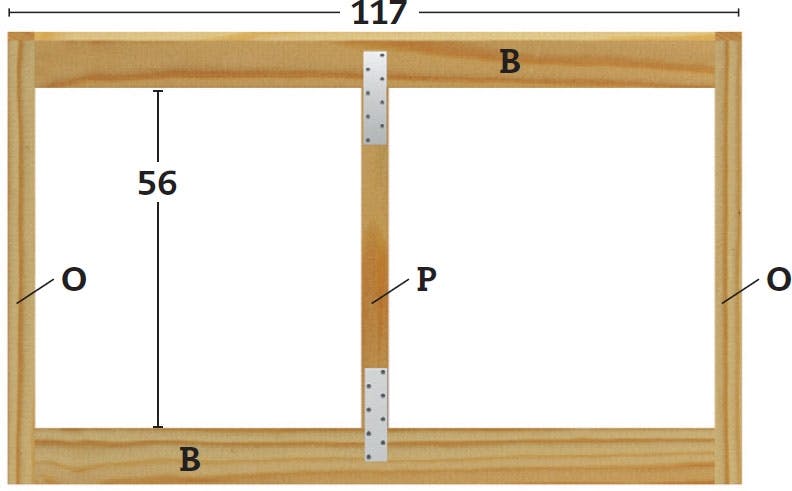

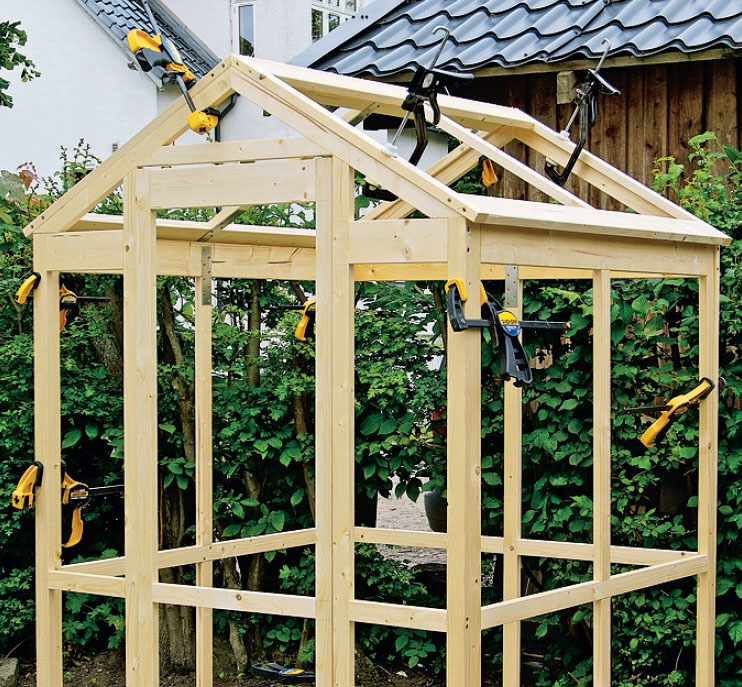

Kattokehikot kootaan listoista (B), (P) ja (O) 5,0 x 90 mm:n ruuveilla ja keskipienojen naulauslevyillä. Esiporaus vähentää puun halkeilun vaaraa.
Säädä pyörösaha 60 asteeseen ja sahaa kattokehikon (B) yläreuna. Laudan voi myös sahata ennen kehikon kokoamista, jos se tuntuu helpommalta.
04
Muoviseinät
5
Vaihe

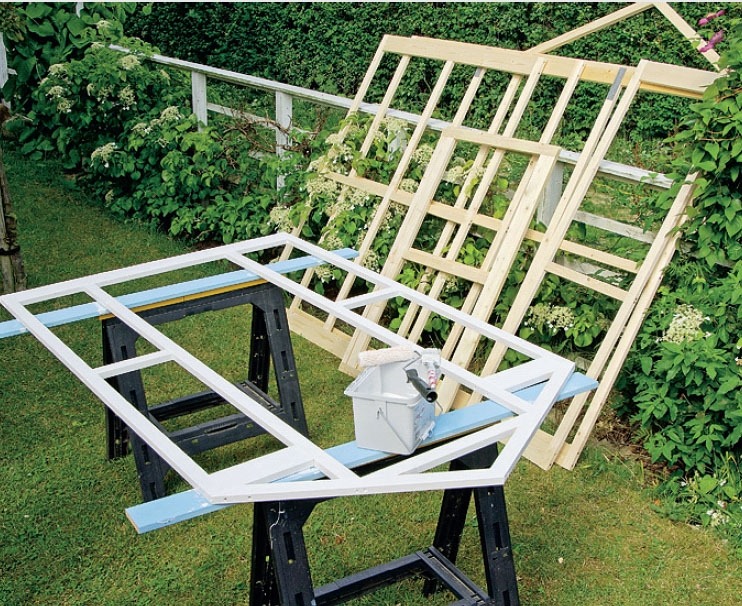

Käsittele kehikot pohjustusöljyllä ja maalaa kahdesti peittävällä puunsuojalla ennen muovikalvon asentamista. Maalaukseen voi käyttää telaa ja sivellintä siellä, missä se on tarpeen.

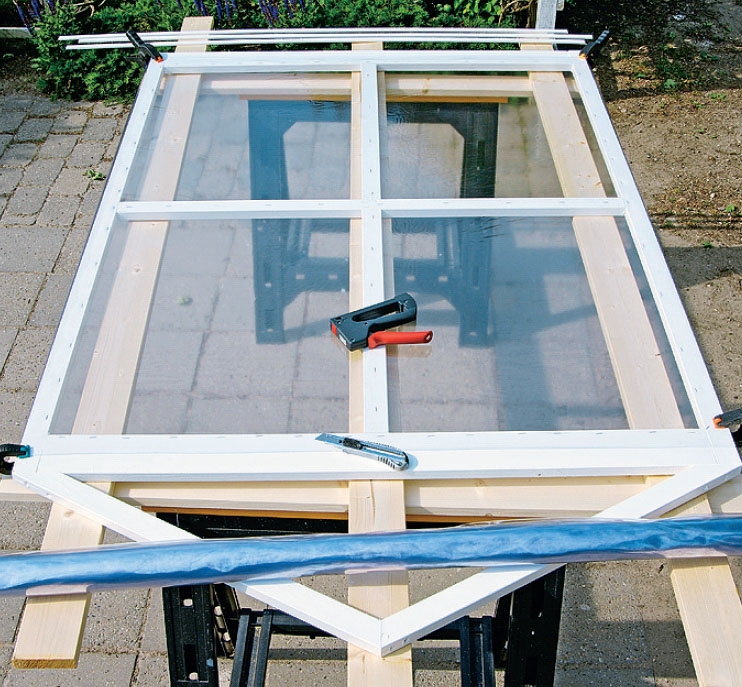

Kiristä muovikalvo hyvin paikoilleen ja pidä se paikallaan liimapuristimilla. Kiinnitä sen jälkeen muovi suojalistojen (Q) alle jäävillä niiteillä kehikkoon.

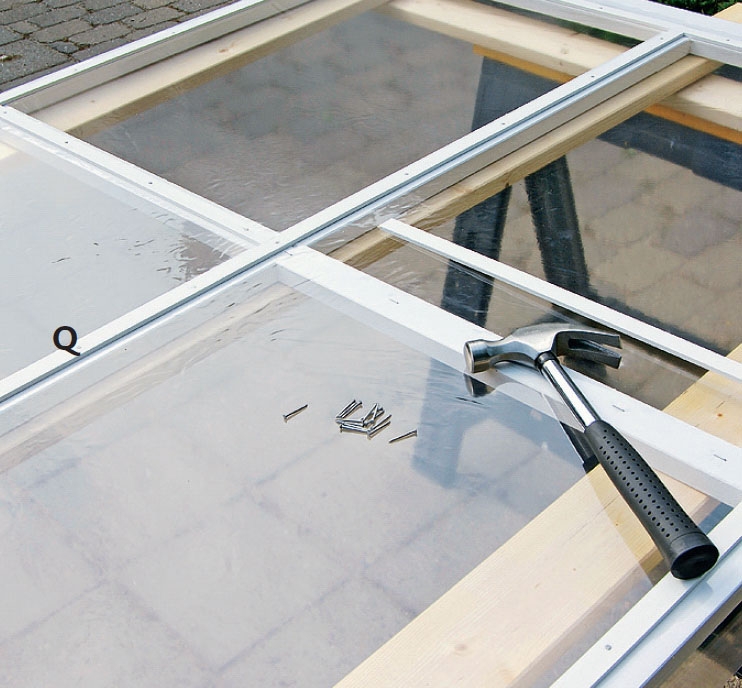

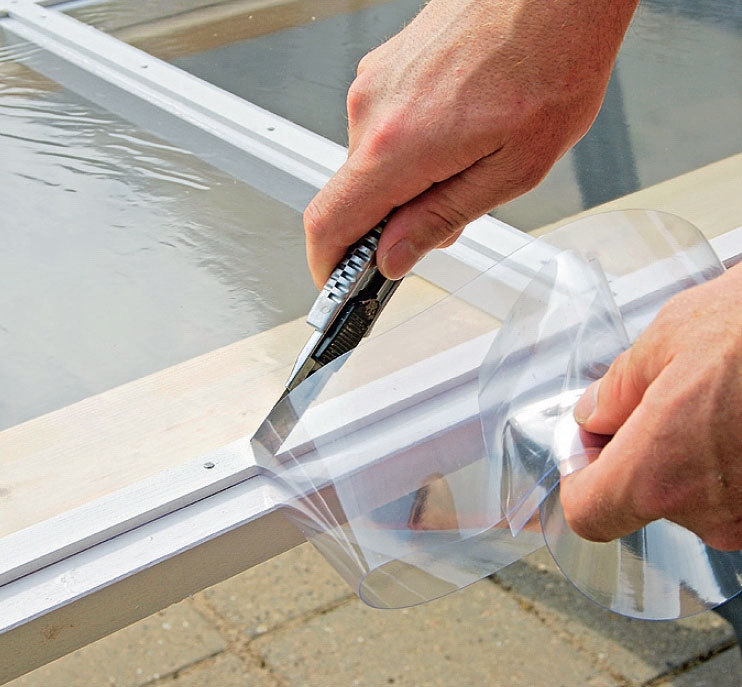

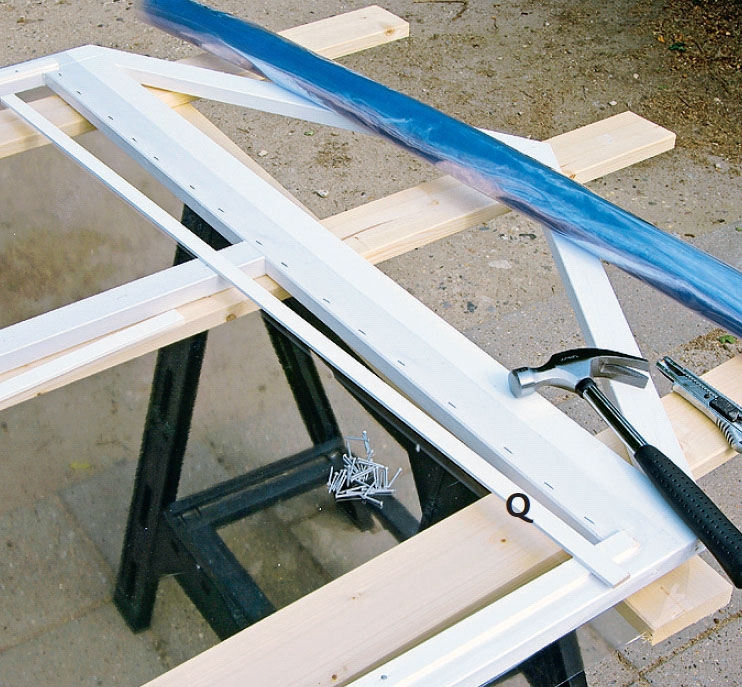

Leikkaa suojalistat (Q) sopiviksi kaikkialle ja kiinnitä ne 1,2 x 25 mm:n galvanoiduilla nauloilla.
Kiinnitä lopuksi suojalistat (Q) jokaisen keskipienan päälle. Kaikki listat on tietenkin maalattu joka sivulta ennen asentamista.
05
Saranat ja pohja
5
Vaihe

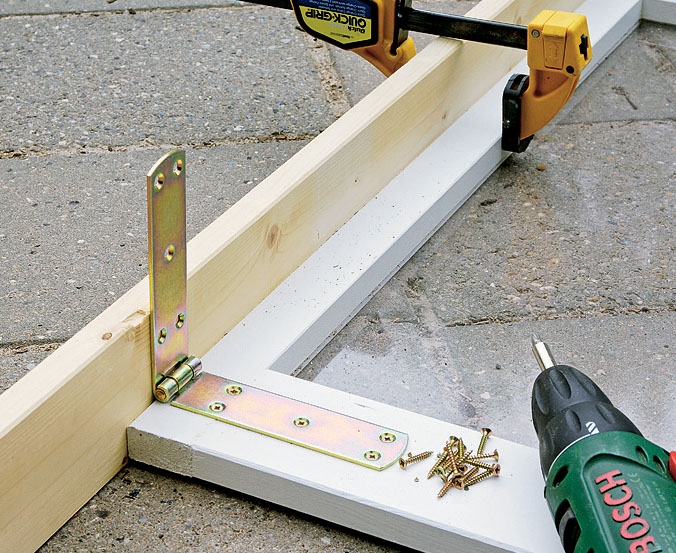

Jännitä lauta kehikon sivuun tukemaan saranoita ruuvauksen ajaksi. Kiinnitä saranat 4,0 x 20 mm:n ruuveilla. Tukilaudan avulla saranat on helpompi saada kiinnitettyä juuri oikeaan asentoon.

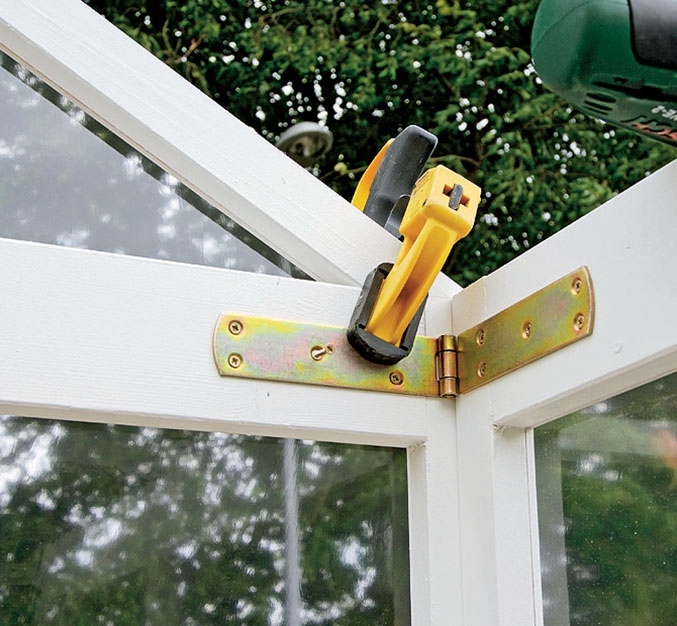

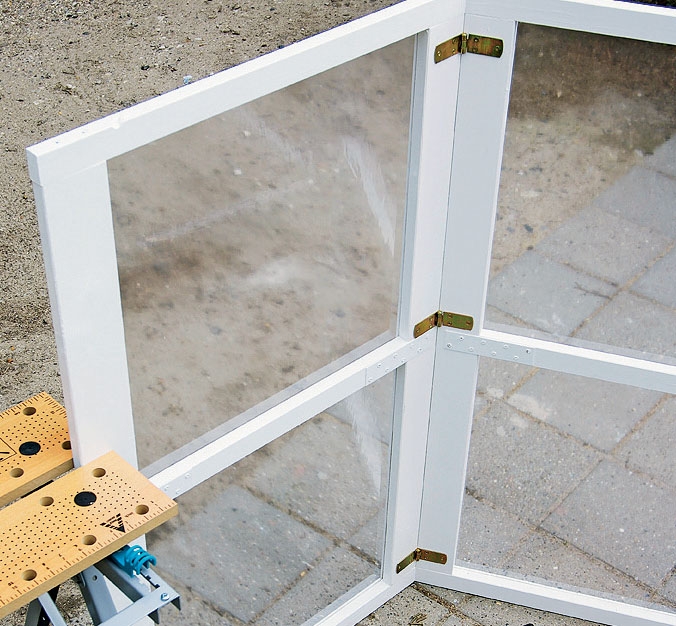

Pidä kattokehikot yhdessä ja kiinnitä ne toisiinsa kolmella saranalla. Tässä ei puristimesta ole mitään hyötyä, joten kannattaa kutsua apuri paikalle.

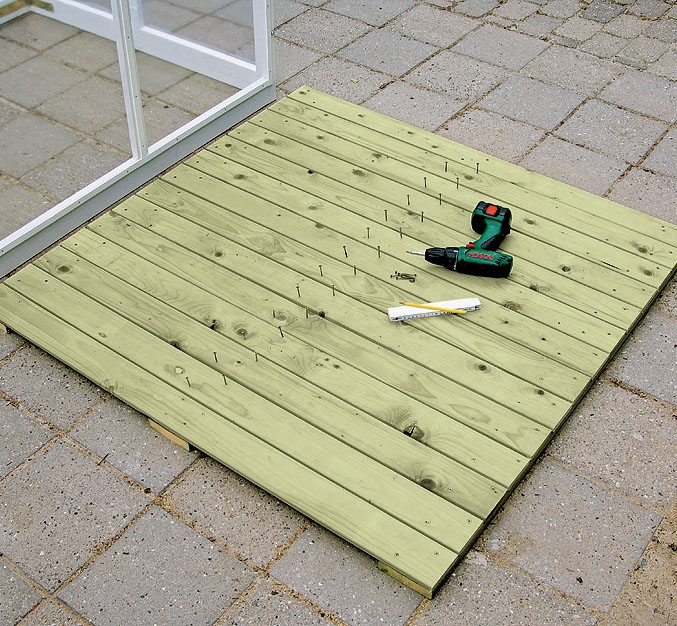

Tee kasvihuoneen pohja paine-kyllästetyistä laudoista (S ja T). Kolme pienaa yhdistetään etummaiseen ja takimmaiseen lautaan (S) 4,0 x 40 mm:n ruuveilla.
06

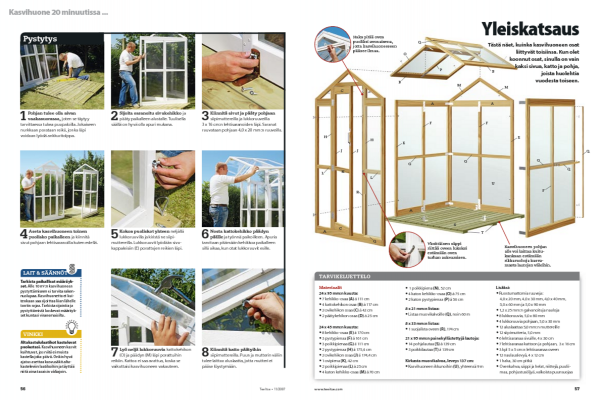

Pystytys
8
Vaihe

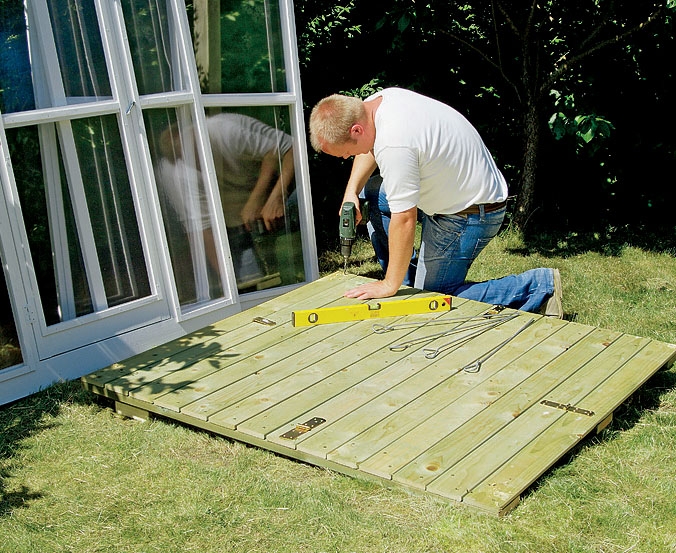

Pohjan tulee olla aivan vaakasuorassa, joten se täytyy tarvittaessa tukea puupaloilla. Jokaiseen nurkkaan porataan reikä, jonka läpi voidaan lyödä ankkuritolppa.

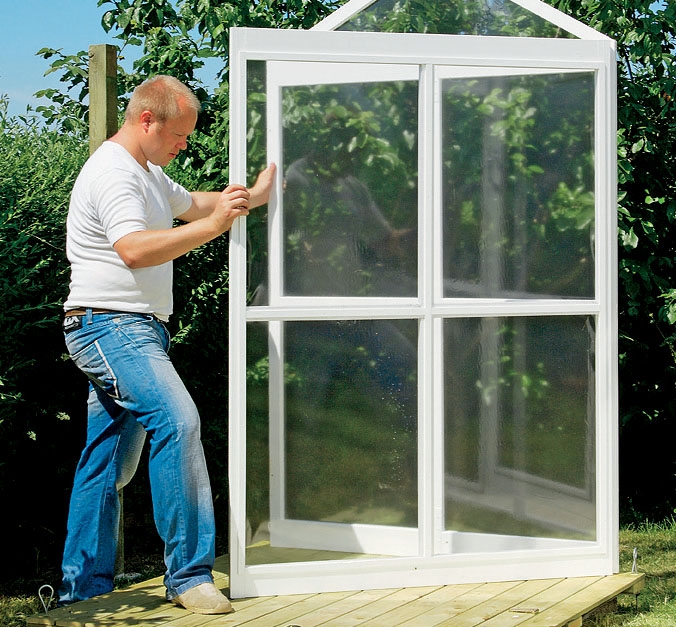

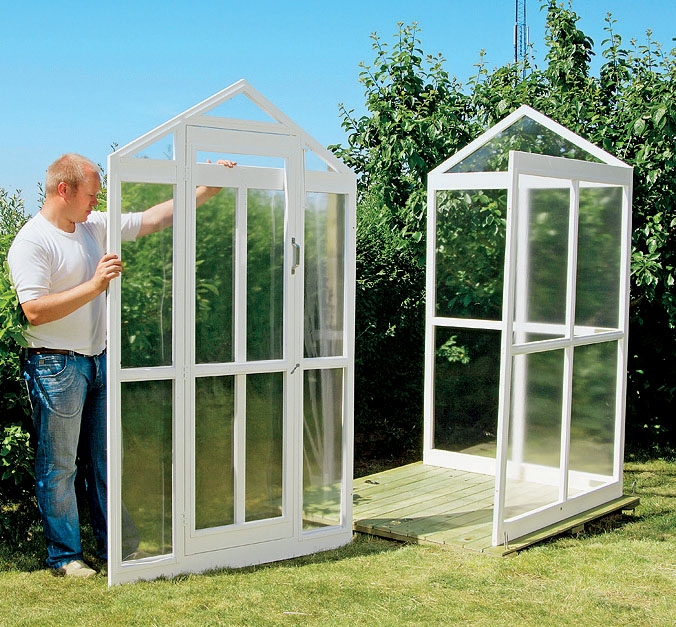

Sijoita saranoitu sivukehikko ja pääty paikalleen alustalle. Tuulisella säällä on hyvä olla apuri mukana.

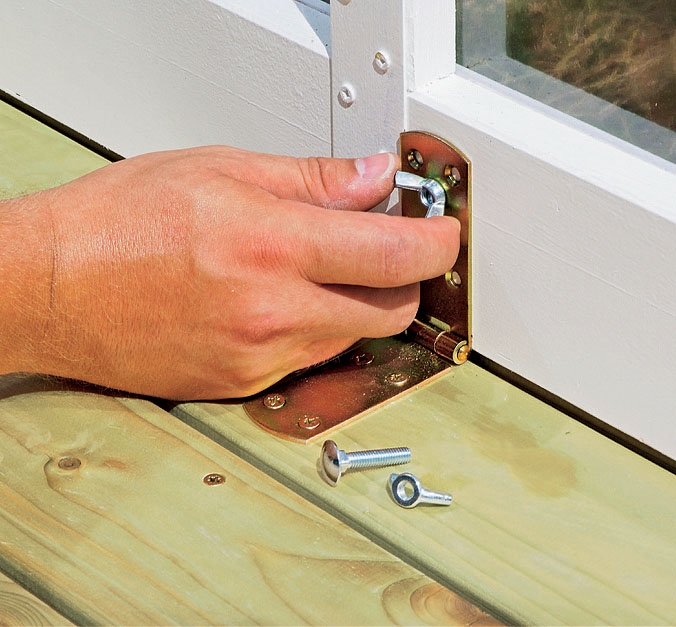

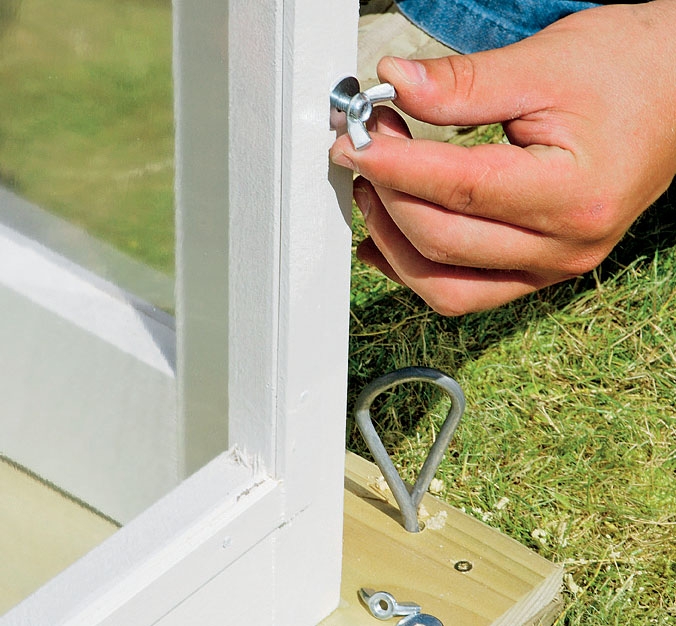

Kiinnitä sivut ja pääty pohjaan siipimuttereilla ja lukkoruuveilla 3 x 16 cm:n lehtisaranoiden läpi. Saranat ruuvataan pohjaan 4,0 x 20 mm:n ruuveilla.
Aseta kasvihuoneen toinen puolisko paikalleen ja kiinnitä sivut pohjaan lehtisaranoilla kuten edellä.

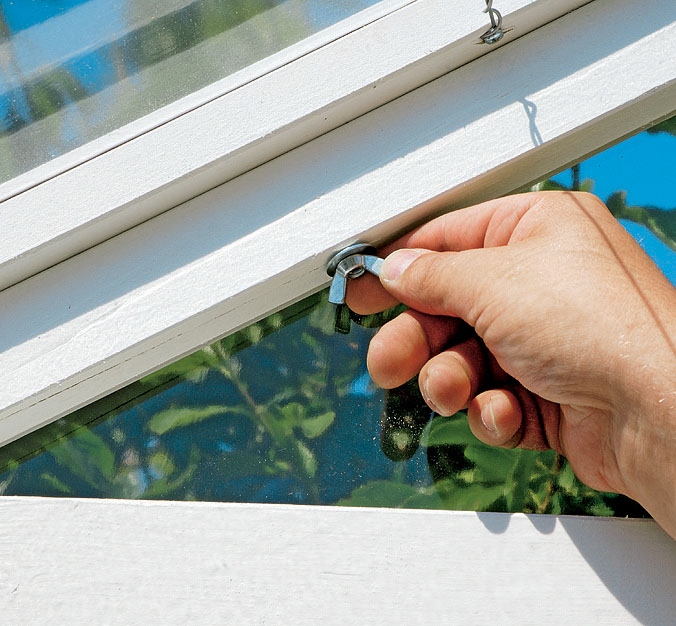

Kokoa puoliskot yhteen neljällä lukkoruuvilla ja kiristä ne siipi-muttereilla. Lukkoruuvit lyödään sivu-kappaleisiin (E) porattujen reikien läpi.

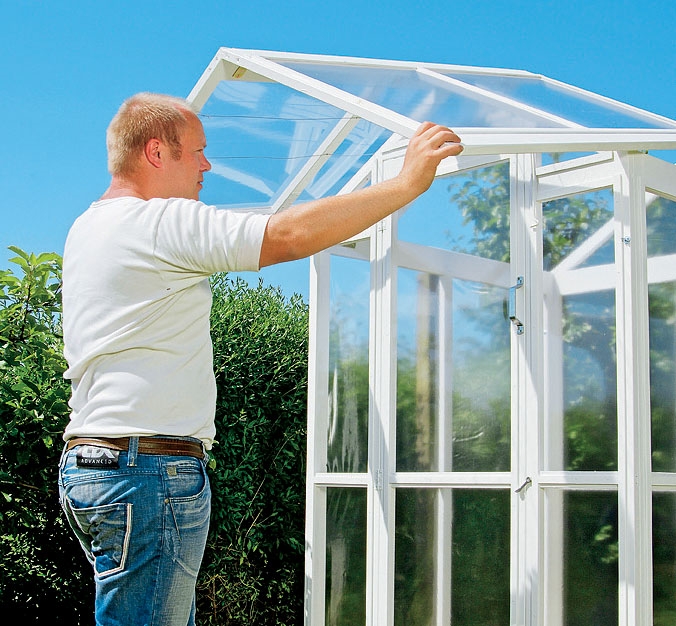

Nosta kattokehikko päädyn päälle ja työnnä paikoilleen. Apuria tarvitaan pitämään kehikkoa paikalleen sillä aikaa, kun otat lukkoruuvit esille.

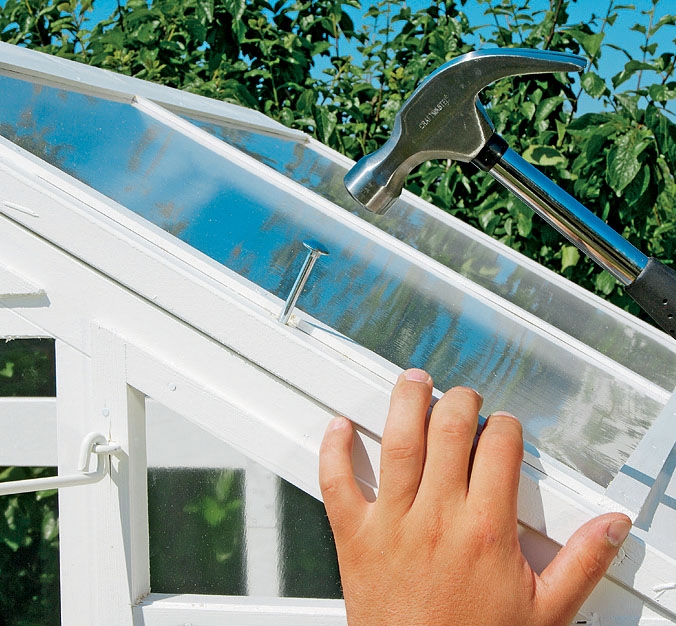

Lyö neljä lukkoruuvia kattokehikon (O) ja päädyn (M) läpi porattuihin reikiin. Kattoa ei saa avattua, koska se vaikuttaisi kasvihuoneen vakauteen.
Materiaalit
24 x 95 mm:n kuusta:
• 7 kehikko-osaa (A) á 111 cm
• 4 kattokehikon osaa (B) á 117 cm
• 2 ovikehikon osaa (C) á 42 cm
• 2 päätykehikon osaa (D) á 25 cm
24 x 45 mm:n kuusta:
• 8 kehikko-osaa (E) á 170 cm
• 3 pystypienaa (F) á 161 cm
• 3 poikkipienaa (G) á 111 cm
• 2 pystypienaa (H) á 175,4 cm
• 2 ovikehikon osaa (J) á 174,4 cm
• 1 ovipiena (K), 42 cm
• 2 poikkipienaa (L) á 25 cm
• 4 katon kehikko-osaa (M) á 70 cm
• 1 poikkipiena (N), 52 cm
• 4 katon kehikko-osaa (O) á 75 cm
• 2 katon pystypienaa (P) á 56 cm
8 x 21 mm:n listaa:
• Listaa muovikalvoille (Q), noin 60 m
8 x 33 mm:n listaa:
• 1 suojalista oveen (R), 174 cm
21 x 95 mm:n painekyllästettyjä lautoja:
• 14 pohjalautaa (S) á 139 cm
• 3 poikkilautaa (T) á 139 cm
Kirkasta muovikalvoa, leveys 137 cm:
• Kasvihuoneen ikkunoihin (U), yhteensä 9 m
Lisäksi:
• Ruostumattomia ruuveja:
4,0 x 20 mm, 4,0 x 30 mm, 4,0 x 40 mm, 5,0 x 60 mm ja 5,0 x 90 mm
• 1,2 x 25 mm:n galvanoituja nauloja
• 8 lukkoruuvia, 5,0 x 80 mm
• 4 lukkoruuvia pohjaan, 5,0 x 30 mm
• 12 aluslaattaa 5,0 mm:n muttereille
• 12 siipimutteria, 5,0 mm
• 6 lehtisaranaa sivuille, 4 x 30 cm
• 7 lehtisaranaa kattoon ja pohjaan, 3 x 16 cm
• 3 kpl 5 x 5 cm:n lehtisaranaa oveen
• 12 naulauslevyä, 4 x 12 cm
• 1 haka, 30 cm pitkä
• Ovenkahva, säppi ja helat, niittejä, puuliimaa, pohjustusöljyä, valkoista puunsuojaa
Vie aikaa
3-4 päivää
Hinta
Noin 170 €
Vaikeusaste
Kasvihuoneen rakentaminen ei ole vaikeaa, kunhan seuraa huolellisesti piirustuksia ja ohjeita.
Piirustus
Näin helppoa se on

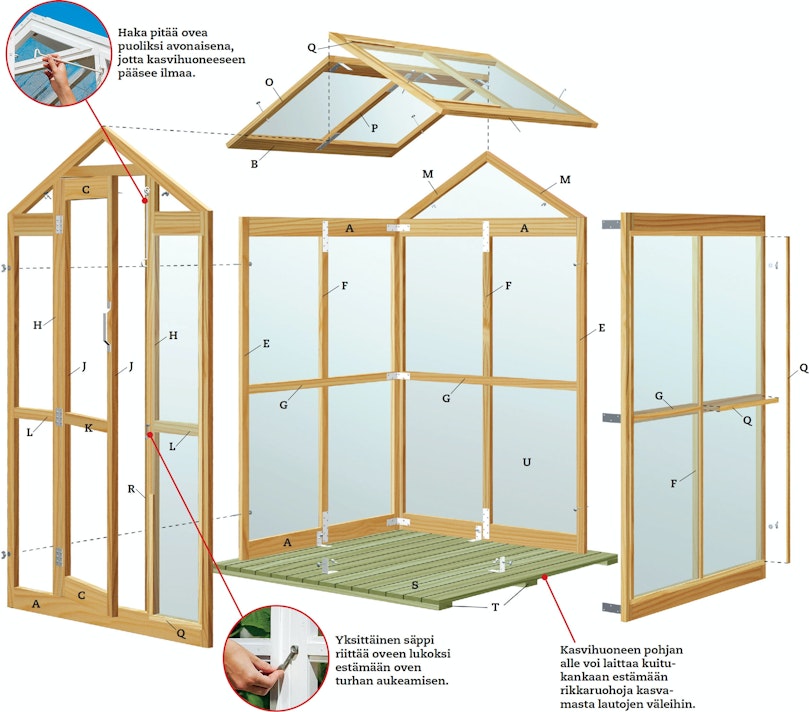

Kasvihuone on hyvin yksinkertainen, koska sen lähtökohtana toimii perusrakenne. Ensin valmistetaan kolme samanlaista perusrakennetta. Neljänteen rakenteeseen sovitetaan ovi. Kahden rakenteen päälle asetetaan päätykolmio. Lopuksi kootaan kattorakenne, ovi ja pohjalevy. Osat ruuvataan kiinni toisiinsa - tämän helpompaa ei voi ollakaan.
Kattorakenne
