Kehikko listoista ja laudoista
6
Vaihe
Kuivausteline koostuu kehikosta kuivausnaruineen. Jotta sen voisi kääntää ylös ja alas, asennetaan kaksi vipu-vartta, jotka pitää taittaa yhteen. Tämä vaatii pulteille isot reiät, joten työhön tarvi-taan 10 ja 28 mm:n porat. Lapiopora sopii hyvin tähän tehtävään.
Pari sopivaa naulauslevyä pitävät telineen avatussa asennossa.

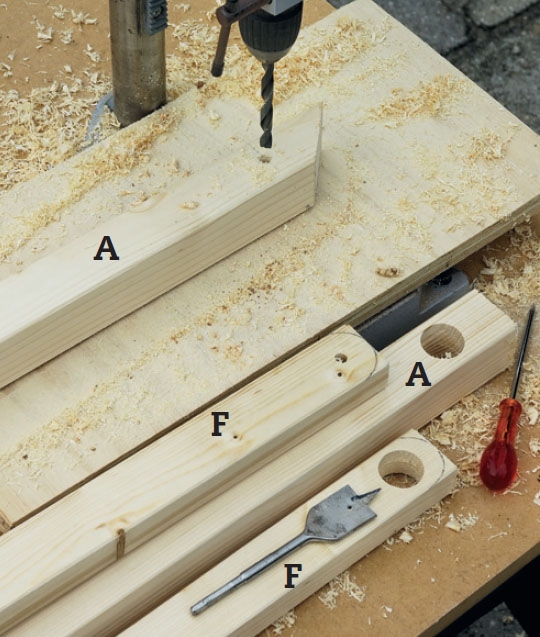

Poraa listoihin (A ja F) reiät. Pyörökeppien reiät porataan 28 mm poralla, pulttien reiät 10 mm poralla.

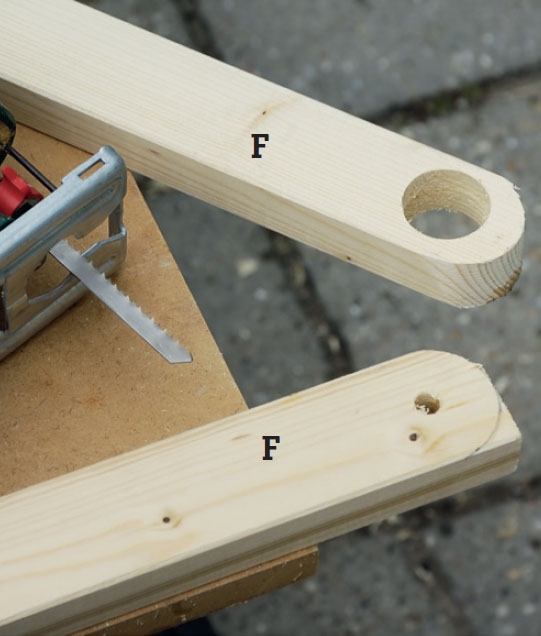

Sahaa F-kappaleen pyöristykset pisto-sahalla. Ne voi piirtää valmiiksi harpilla, purkinkannen tai jon-kin muun 45 mm:n halkaisijan omaavan esineen avulla.

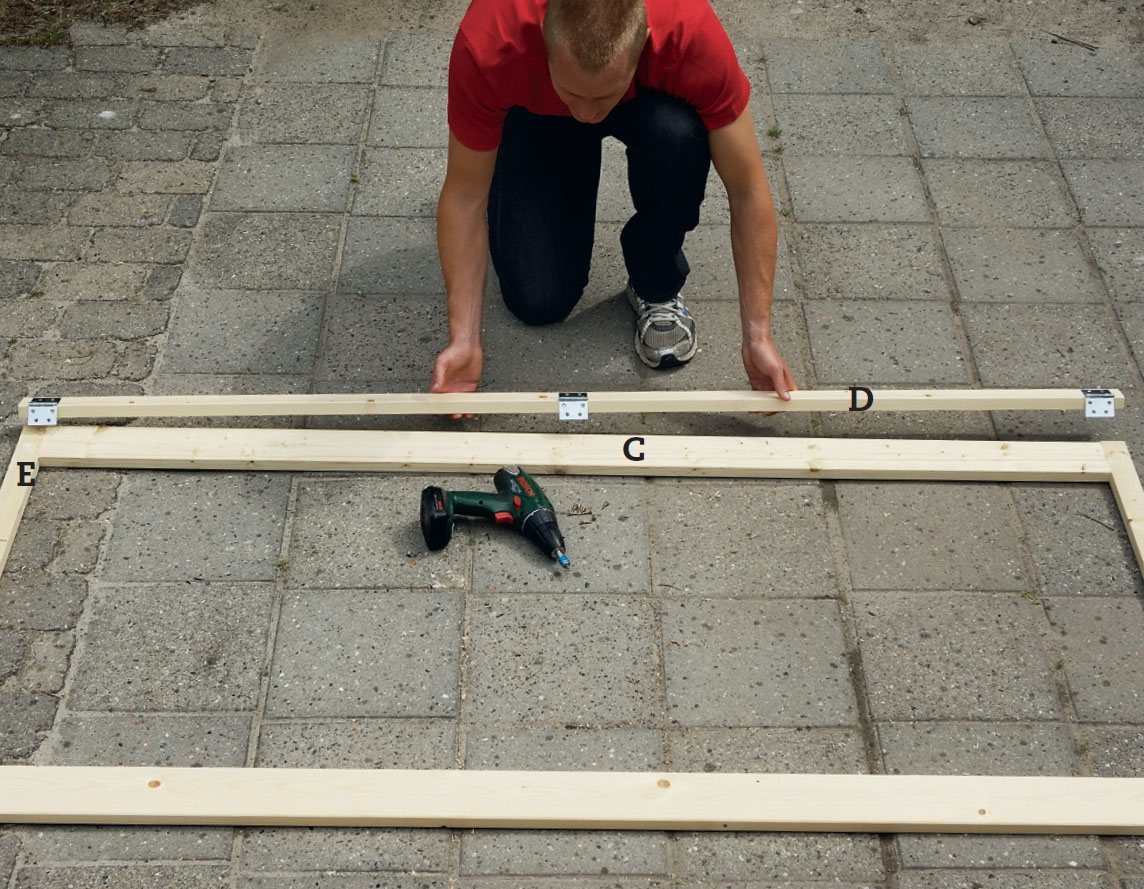

Kokoa kehys. Listat C ja E ruuvataan yhteen 5 x 80 mm ruuveilla. Kokoa ne levylle suoraan kulmaan.
Levyn avulla liitoksesta tulee C suorakulmainen.
Sahaa kaksi viiltoa nau-lauslevyihin (K). Etum-maisen reiän pitää olla molem-missa raudoissa avaimenreiän muotoinen. Käytä rautasahaa.
Ruuvin täytyy sopia ”avaimen-reikään”.

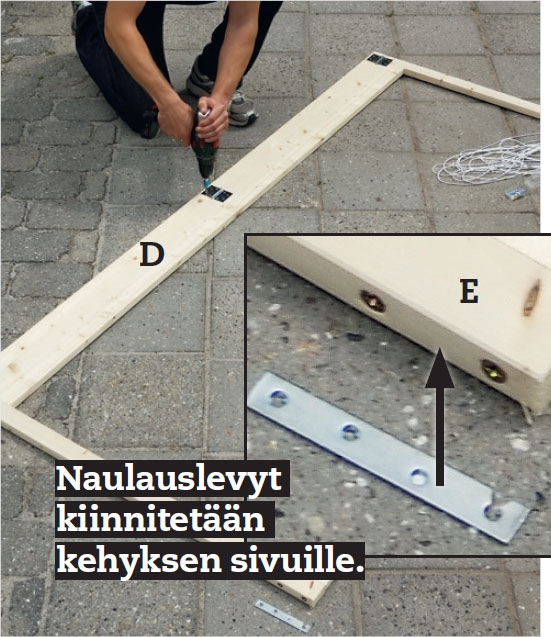

Kiinnitä saranalista (D) kehykseen. Käytä kolmea saranaa ja 3,5 x 20 mm:n ruuve-ja. Ruuvaa kaksi naulauslevyä kiinni kehyksen etuosaan (E).
Saranalista (D) ja kehys yhdistetään.
02
Kokoa teline ja vipuvarret
3
Vaihe
Kuivausnaru pujotetaan kehikon kumpaankin pää-tyyn kiinnitettyihin viiteen silmukkaruuviin. Jotta vipu-varsia pystyy kääntämään ylös ja alas, kehykseen kiinni-tetään vinojäykisteet (F) 10 x 80 mm lukkopultilla ja 10 mm lukkomuttereilla. Laita pari aluslevyä vinojäykisteiden ja kehyksen väliin, jotta osat liikkuvat kevyesti.

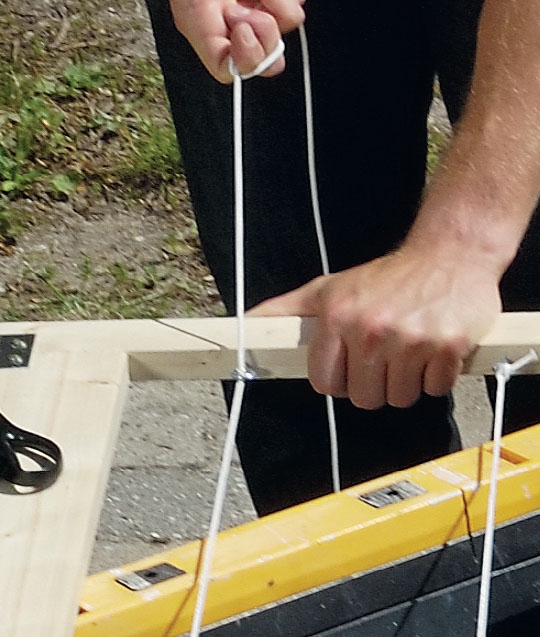

Kiristä kuivausnaru kehykseen. Kehyksen molemmissa päädyissä on nyt viisi silmukkaruuvia. Pujota naru silmukasta silmukkaan.

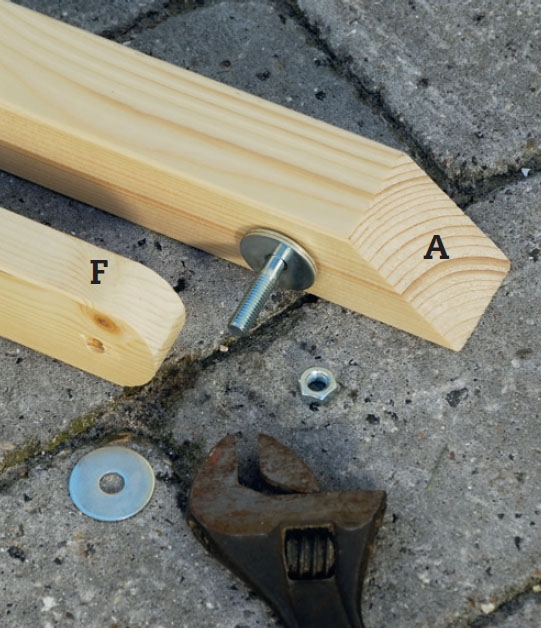

Kokoa listat (A) ja jäy-kistäjät (F). Ne yhdiste-tään lukkopultilla, aluslevyillä ja lukkomuttereilla.
Laita listojen väliin pari aluslevyä.

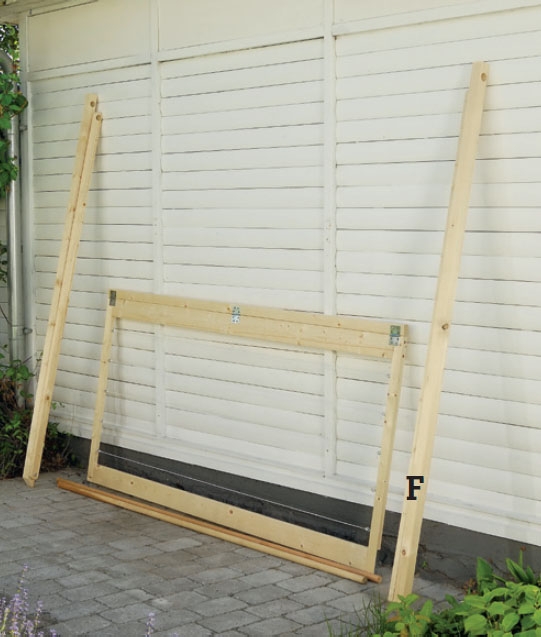

Osat ovat valmiina. Jäykistäjät, kehys ja pyörötangot ovat valmiita seinälle asennettavaksi.
03
Kiinnitä teline seinään
11
Vaihe
Kun telineen paikka on pää-tetty, se kiinnitetään ruu-veilla ja tarkistetaan, että rakennelma on suorassa.
Saranalista (F) ja vinojäy-kisteet (F) kiinnitetään sei-nään.
Verhotankokaistaleella varustettu markiisi kiinnite-tään kahteen pyörökeppiin ja takimmainen pyörökeppi (G) ruuvataan kiinni seinään. Tämä jälkeen jäljellä on enää hienosäätöä.
Kiinnitä saranalista (D). Varmista, että se asettuu vaakasuoraan ja kiinnitä se 5 x 60 mm ruuveilla.
Kiristä jäykistäjät (F). Aseta 8 mm lista jäykistä-jien ja kehyksen väliin niin, että siihen jää hieman rakoa. Käytä jäykistäjiin 5 x 70 mm ruuveja.
Asenna pyörötanko (G). Pujota se listoissa (A) olevien reikien läpi.

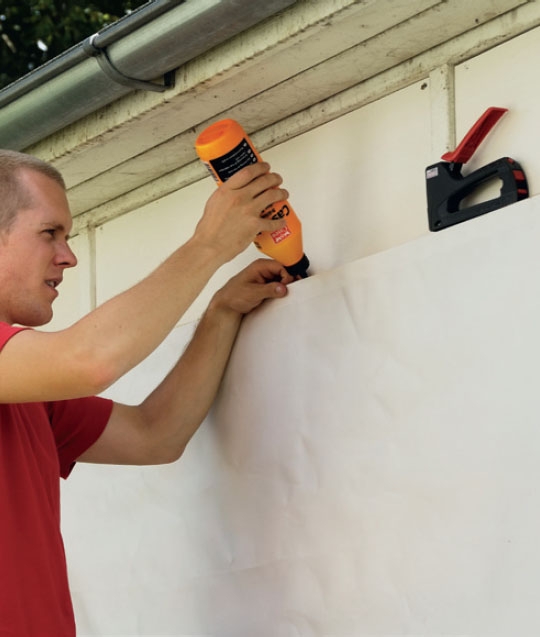

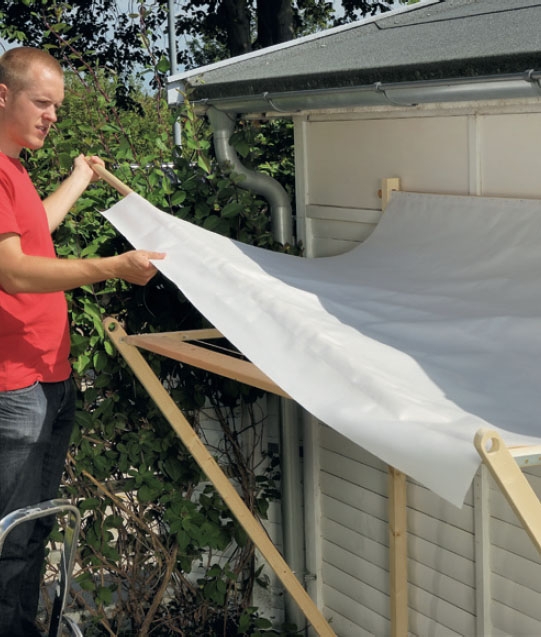

Kiinnitä markiisi. Kiinnitä kangas parilla niitillä, jotta se ei putoa sillä aikaa, kun sivelet liimaa ja liimaat sen kiinni pyörökeppiin.

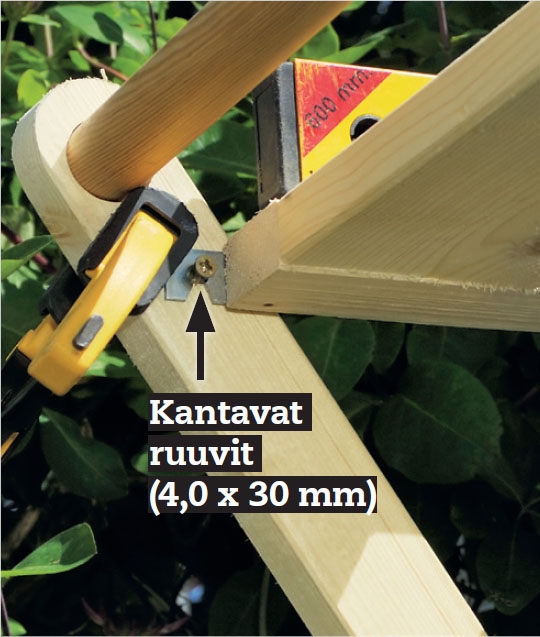

Aseta kantavat ruuvit jäykistäjiin (F). Kehikon pitää olla vaaka-asennossa ja ruuvien pitää sopia naulaus-levyjen (K) koloihin.
Aseta etummainen pyörötanko (H) paikoil-leen markiisiin. Pujota pyörö-keppi kankaan verhotanko-kaistaleen läpi ja työnnä keppi jäykistäjien (F) reikien läpi.

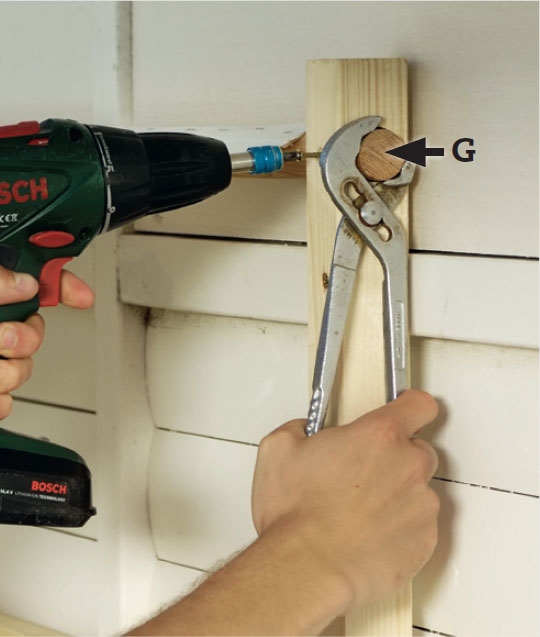

Ruuvaa takimmainen pyörökeppi (F) kiinni. 4 x 40 mm ruuvit pyörökepin kummassakin päässä pitävät sen paikallaan.
Kierrä pyörötankoa niin, että kangas kiristyy.

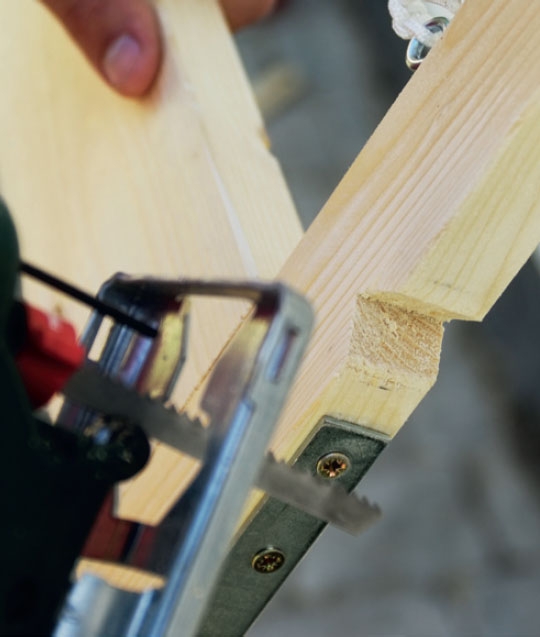

Sahaa jokaiseen kehikon listaan lovi (E). Näin kantavat ruuvit voidaan ohittaa, kun kehikko lasketaan alas.

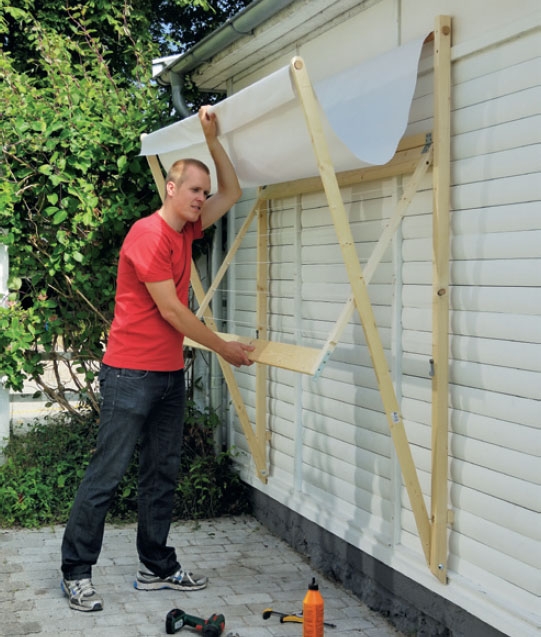

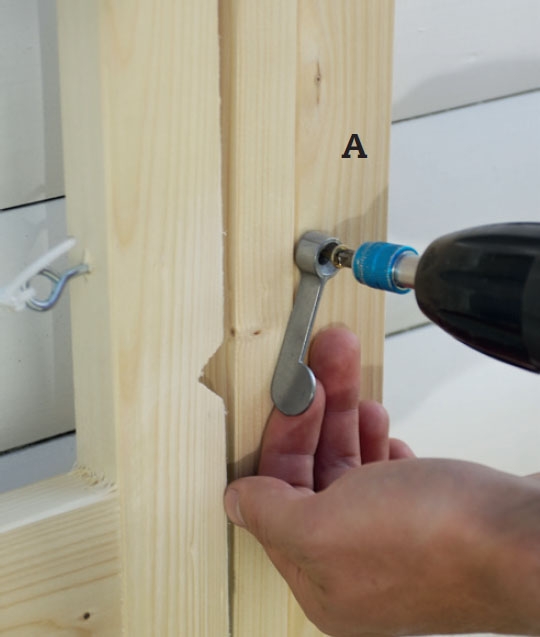

Ruuvaa vivut paikal-leen. Kaksi vipua sijoite-taan kumpikin omiin listoihinsa (A) niin, että ne pitelevät kehystä, kun teline on avattu.
Tarkista, että kaikki toimii. Avautuuko teline? Lopuksi voit maalata sen ja asentaa peitelaudat. (B)

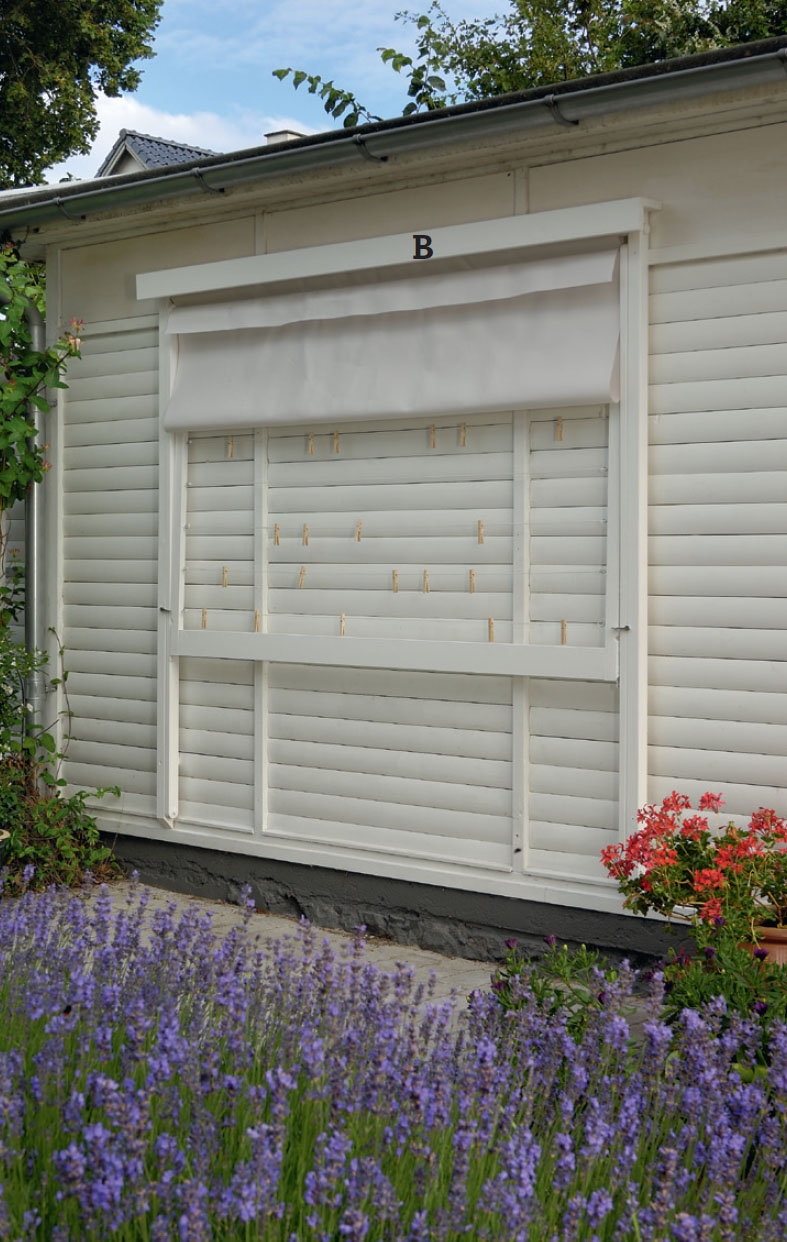

Peitelaudat (B) ovat paikoillaan yläpuolella (ne pitää maalata ensin) eli kaikki on nyt valmista.
Materiaalit
45 x 45 mm mäntylistoja:
• 2 listaa (A) á 200 cm
24 x 95 mm lautoja:
• 2 peitelautaa (B) á 223 cm
• 2 kehyslautaa (C) á 189 cm
24 x 45 mm mäntylistoja:
• 1 saranalista (D), 198 cm
• 2 kehyslistaa (E) á 92,5 cm
• 2 vinojäykistettä (F) á 185,5 cm
28 mm pyörötanko:
• 1 pyörökeppi (G), 218 cm
• 1 pyörökeppi (H), 203 cm
Lisäksi:
• 1 markiisi (J), 140 x 198 cm
• 2 naulauslevyä (K) á 20 x 120 mm
• 2 kpl 10 x 80 mm lukkopultteja (L)
• 2 kpl 10 mm lukkomutteria
• 6 aluslevyä 10 mm:n reiällä
• Niittejä
• PVA-liimaa
• 3 saranaa, 60 x 46 mm
• 10 kpl silmukkaruuveja, 8 mm
• 10 m kuivausnarua
• Ruuveja: 3,5 x 20 mm, 4,0 x 30 mm, 4,0 x 40 mm, 5,0 x 60 mm, 5,0 x 70 mm, 5,0 x 80 mm
Vie aikaa
Päivä
Hinta
Noin 150 €
Vaikeusaste
Yksinkertainen mutta mukava projekti, josta kaikki vähänkin nikkaroineet selviävät.
Piirustus

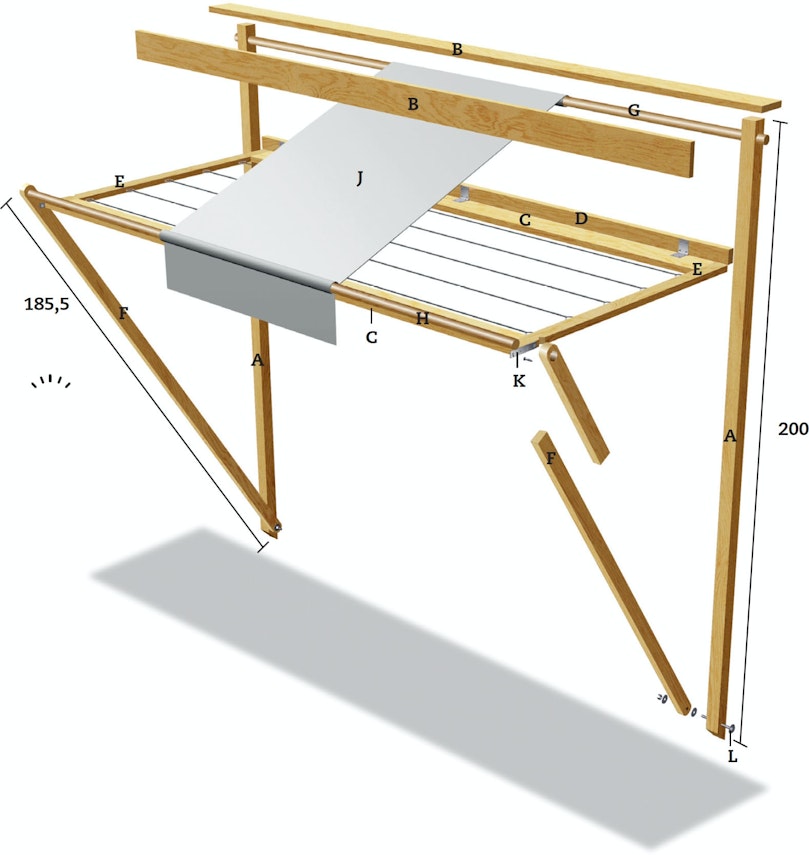

Telineen rakenne on tällainen
Kehys on saranoitu saranalistaan (D). Systeemiä, jolla telineen saa nostettua ylös ja laskettua alas, ohjataan vinojäykistäjillä (F). Markiisi on kiinnitetty pyö-rökeppeihin (G ja H). Listat (A) pitävät rungon koossa, ja sopivan kokoiset naulauslevyt (K) ja ruuvit kokoavat telineen toimivaksi rakenteeksi.
