Johdanto
Ohjeet
01
Terassi ja perustukset
3
Vaihe
Aivan aluksi pergolan kohdalle rakennetaan puuterassi. Se tehdään vanhan betoniterassin ja nurmikon päälle talon seinustalle. Terassin kantavat palkit tuetaan betonin päälle, ja nurmikon kohdalle tehdään pisteperustukset.
Pisteperustukset tehdään valamalla betonia muoviputkiin, ja märkään betoniin upotetaan tolppakengät kantavien palkkien kiinnittämistä varten. Palkkien päälle asennetaan runkolankut 60 sentin välein.

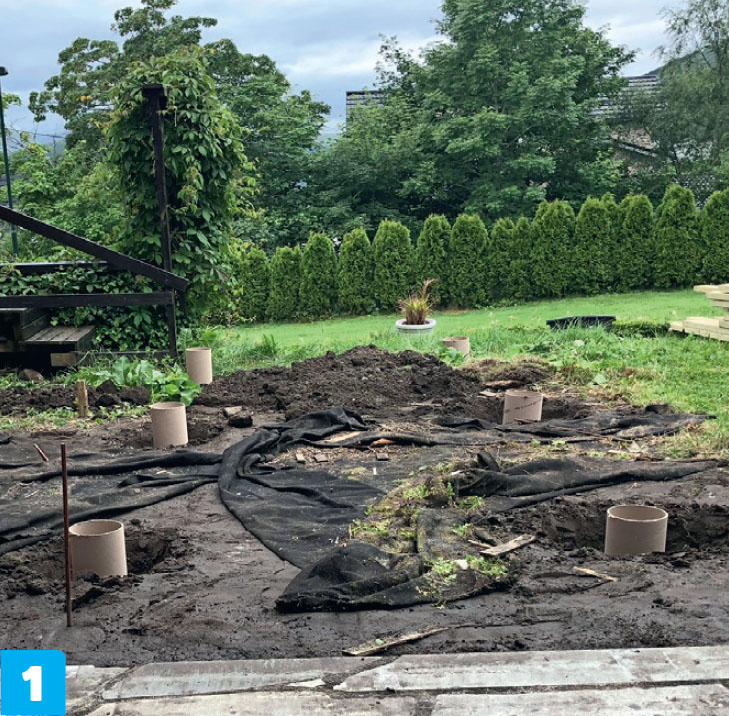

Vala pisteperustukset tolpille ja terassille. Maahan upotetaan noin metrin pituiset muoviputket. Ne täytetään betonilla, ja tolppakengät upotetaan märkään massaan.

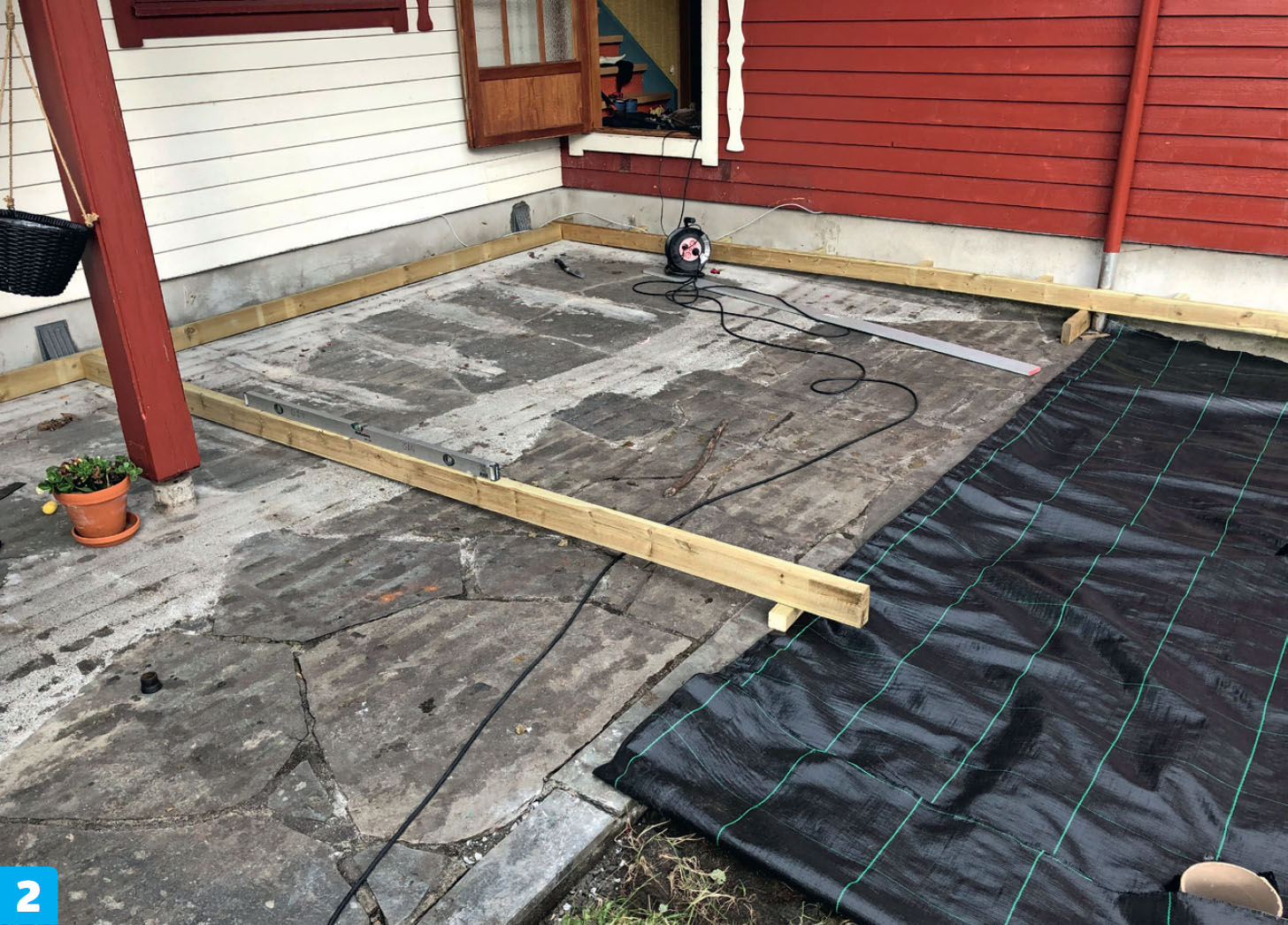

Puuterassi tulee osittain vanhan betoniterassin päälle. Kantavat palkit tuetaan vaakasuoraan betonin päälle. Terassin ulkoreuna tulee pisteperustusten varaan. Kantavien palkkien päälle asennetaan poikittaiset runkolankut 60 sentin välein.

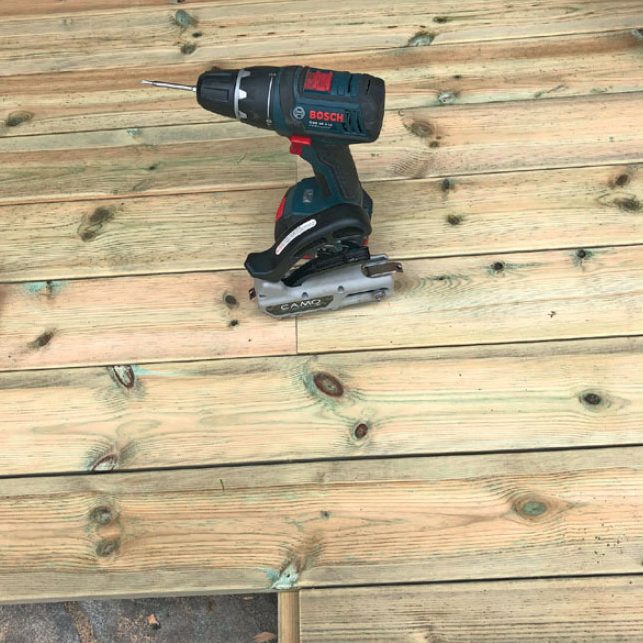

Asenna terassilaudat, kun runkolankut ovat paikoillaan. Kiinnitä laudat ruuveilla ja pidä huoli, että ruuviriveistä tulee suorat. Käytä apuna välikapuloita, jotta lautojen välisistä raoista tulee yhtä leveät. Tässä lautojen väliin jätetään 8 millin raot.
02
Tolpat ja katto
9
Vaihe
Tässä pergolassa on neljä tolppaa, jotka asennetaan neliön muotoon yhtä kauas toisistaan. Tolppiin kiinnitetään kantavat palkit, joiden päälle asennetaan poikkipalkit.
Pergolan ”kattoon” tulee poikittaiset tuplapalkit. Niihin sahataan lovet, jotta ne uppoavat kantaviin palkkeihin. Päihin sahataan kaaret, jotta pergolasta tulee kevyemmän näköinen. Palkkien väliin asennetaan välikapulat, jotta valmis rakenne muistuttaa tikapuita.
Takaseinän alaosaan asennetaan vaakalaudat ja yläosaan pystyrimat.

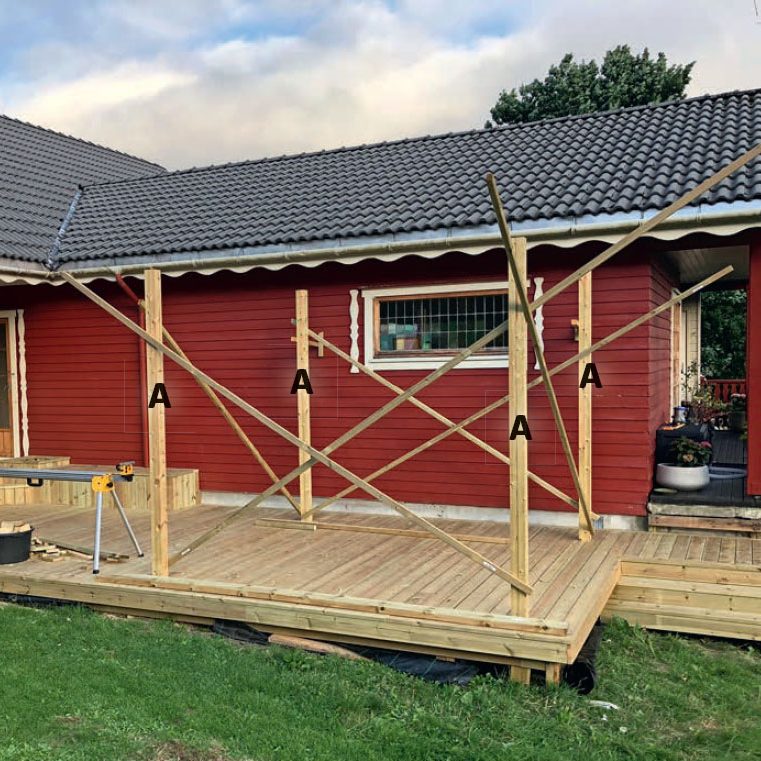

Asenna tolpat (A) pisteperustuksissa oleviin tolppakenkiin. Tue tolpat väliaikaisesti laudoilla, jotta ne pysyvät pystysuorassa siihen asti, että palkit ovat paikoillaan.

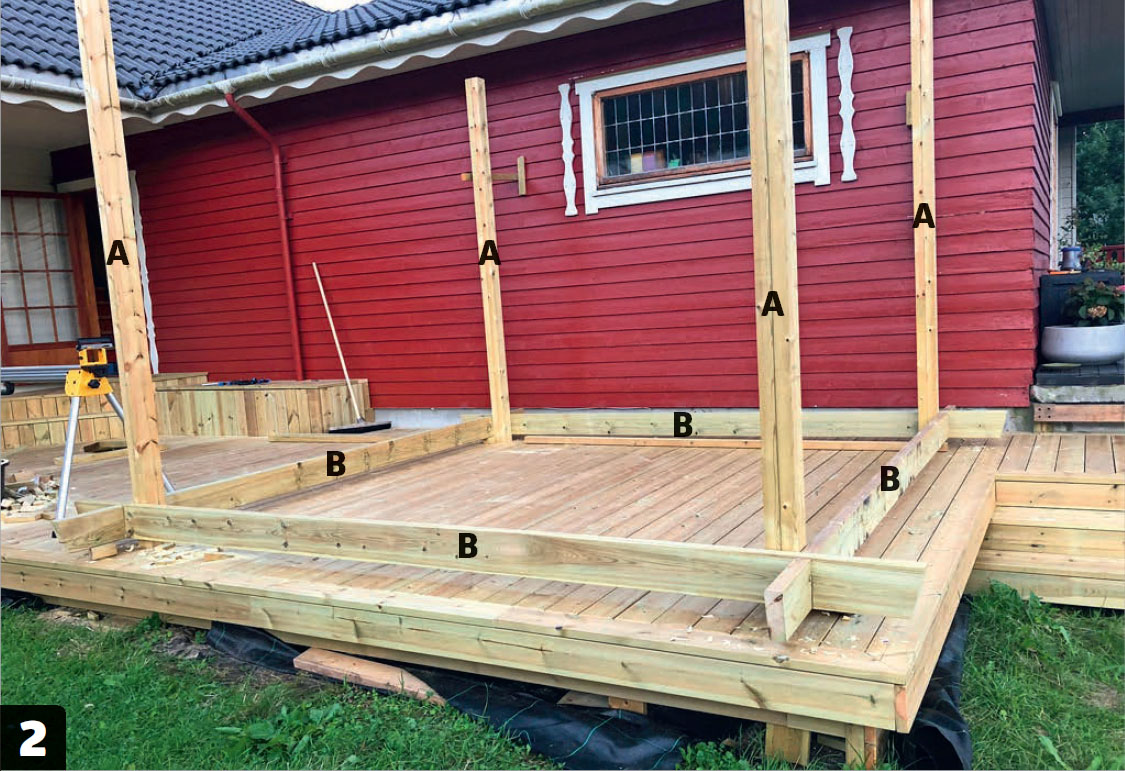

Sahaa kantavat palkit (B) ja asenna ne aluksi terassille tolppien (A) ympärille. Sen jälkeen voit mitata helposti tuplapalkit, jotka asennetaan poikittain kantavien palkkien päälle. Tolppien viereen pitää tehdä lovet, jotta palkit tarttuvat kunnolla kiinni toisiinsa.

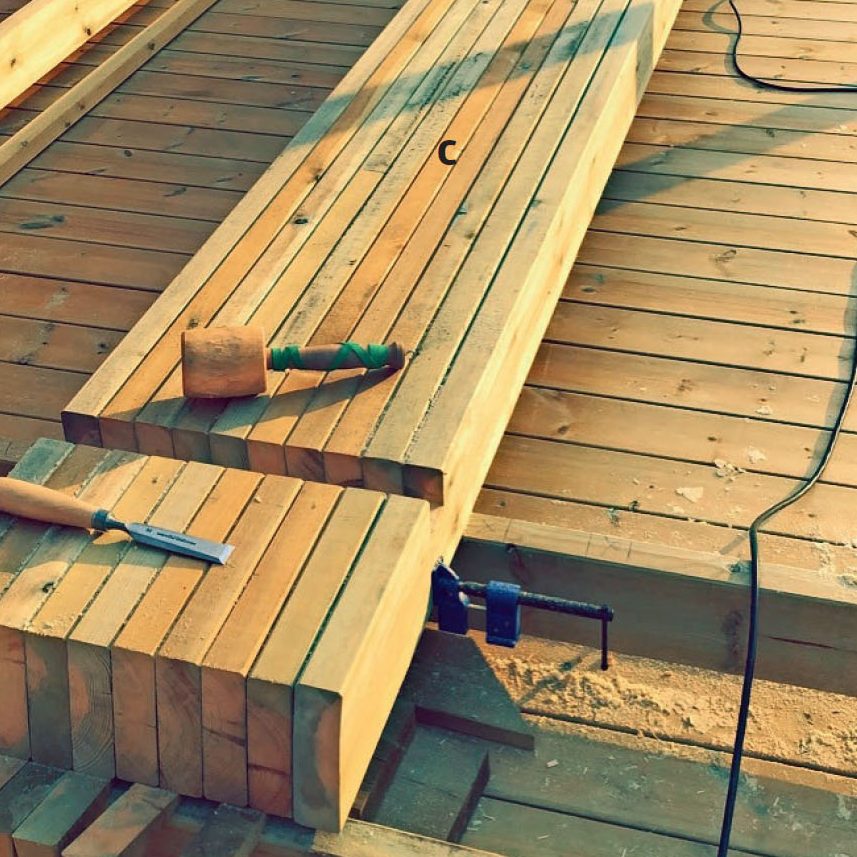

Tee lovet palkkeihin (C) kantavien palkkien kohdalle. Lovet on helpointa tehdä kerralla puristamalla palkit yhteen, sahaamalla uria vieri viereen käsisirkkelillä ja poistamalla ylimääräiset puusuikaleet taltalla.

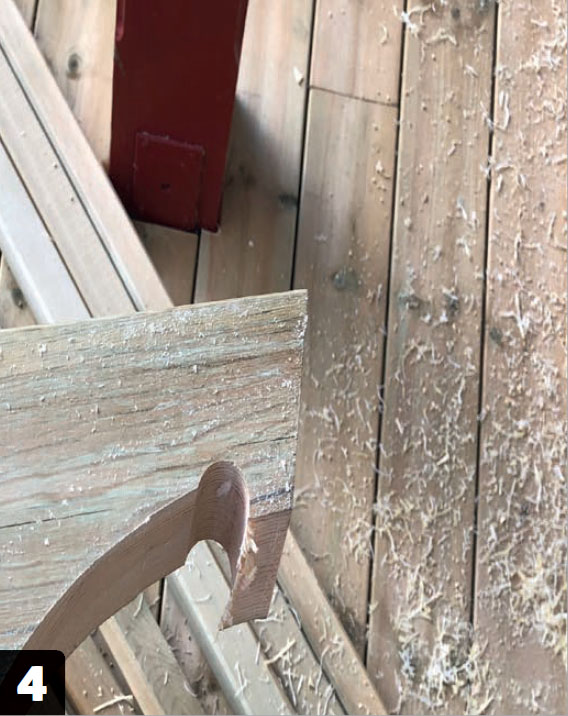

Sahaa kaaret palkkeihin (C) ja osiin (D). Piirrä kaaret sapluunan avulla, jotta kaikista päistä tulee samanlaiset. Voit sahata kaaret pistosahalla. Hio pinnat lopuksi tasaisiksi.

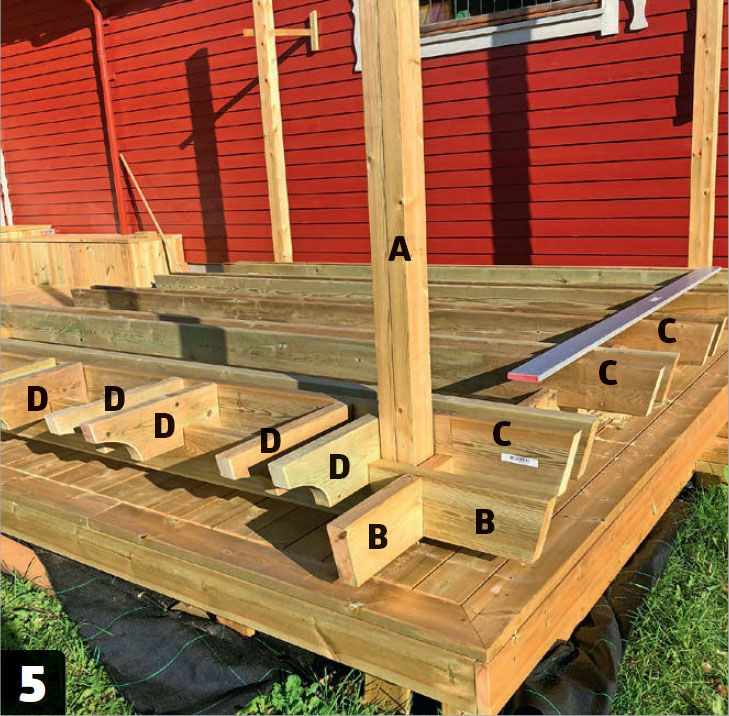

Piirrä palkkien (C) ja palkinpäiden (D) paikat kantaviin palkkeihin (B). Lovien pitää olla niin isoja, että osat uppoavat kantaviin palkkeihin. Kun olet valmis, nosta palkit (C) ja palkinpäät (D) pois.

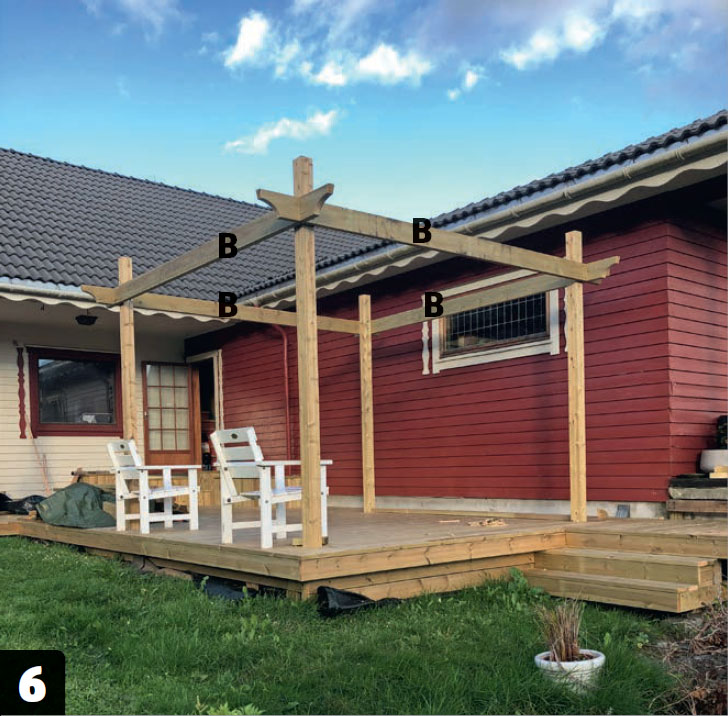

Kiinnitä kantavat palkit (B) tolppiin pulteilla ja muttereilla. Pidä huoli, että palkit ovat vaakasuorassa. Palkkien päissä on samanlaiset kaaret kuin osissa (C) ja (D)

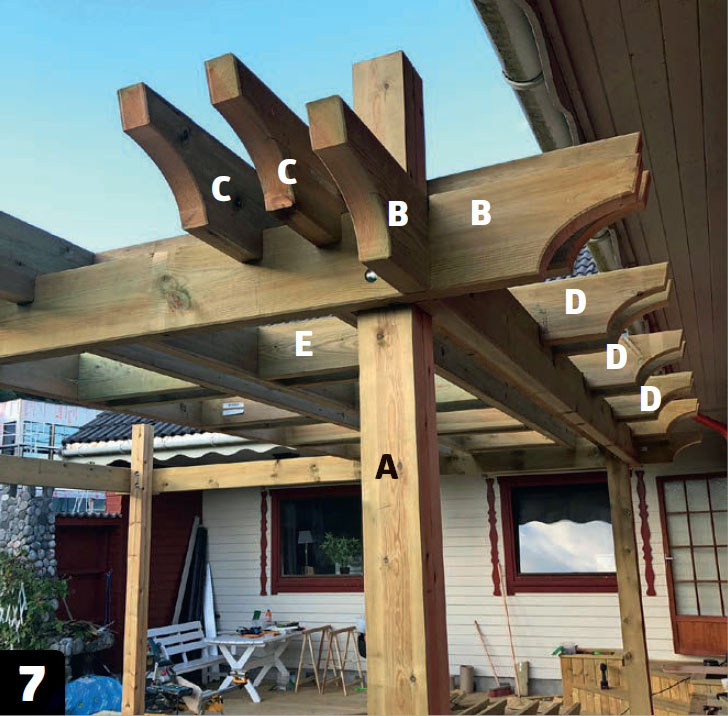

Asenna palkit (C) ja palkinpäät (D) kantaviin palkkeihin (B). Upota lovet palkkeihin ja säädä tuplapalkit ja palkinpäät tarkasti yhtä kauas toisistaan. Kiinnitä osat pitkillä ruuveilla.

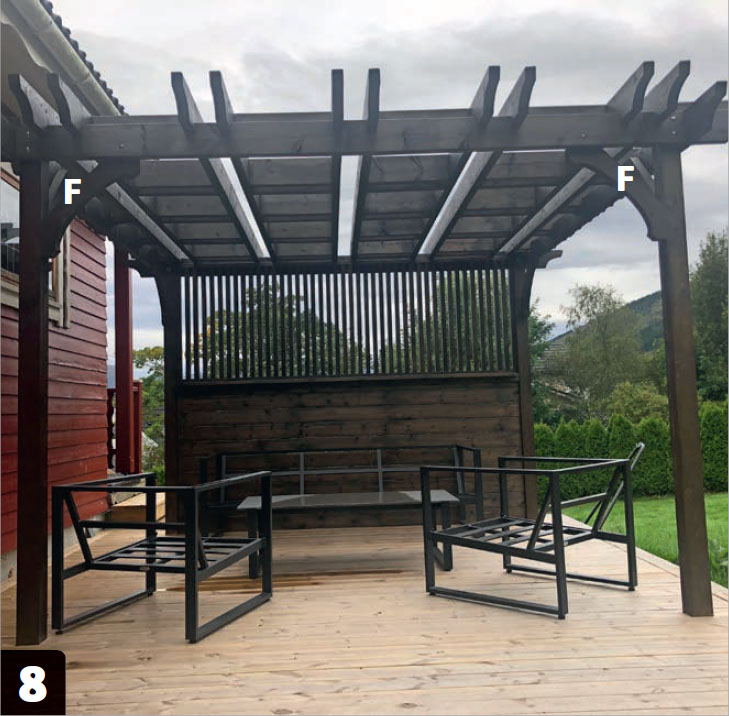

Maalaa pergola mustaksi, jotta osat kestävät säätä. Voit maalata osat, ennen kiinnittämistä. Tolppiin asennetaan myös vinotuet (F), jotka kiinnitetään pulteilla. Vinotuet vakauttavat rakennetta.

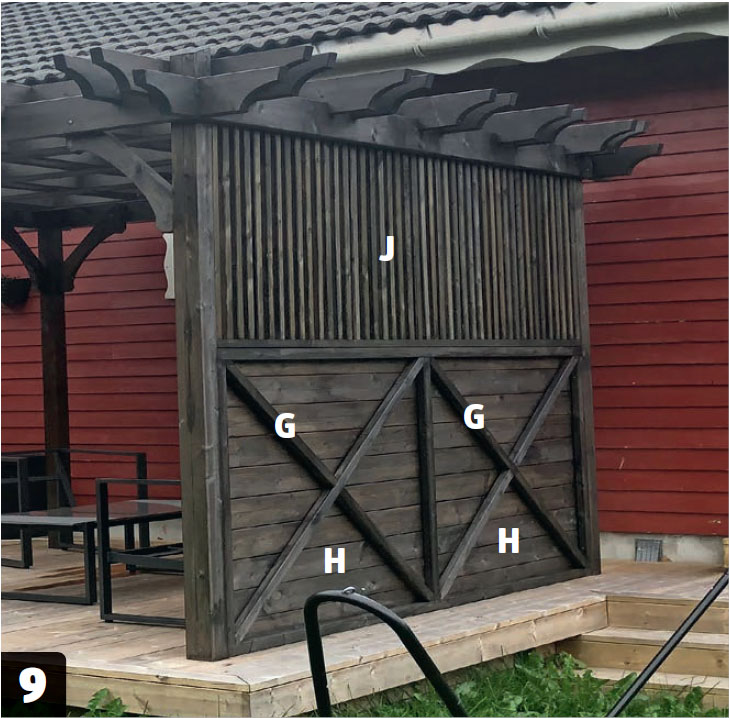

Takapuolen vaakalaudat (H) kiinnitetään risteihin (G). Yläosaan asennetaan rimat (J). Niiden väliin jätetään pienet raot, jotta takaseinän läpi voi katsoa ulospäin.
Materiaalit
100x100 mm tolppia:
- 4 tolppaa (A) á 230 cm
48x148 mm lankkua:
- 4 palkkia (B) á 354 cm
- 10 palkkia (C) á 354 cm
- 20 palkinpäätä (D) á 29,5 cm
- 40 välikapulaa (E) á 50 cm
- 6 vinotukea (F)
48x98 mm lankkua:
- 2 ristitukea (G) pergolan takaseinustalle
25x100 mm lautaa:
- Vaakalautoja (H) pergolan takaseinustalle
21x43 mm rimoja:
- Pystyrimat (J) pergolan takaseinustalle
Lisäksi:
- Muoviputkia
- Kuivabetonia
- Tolppakenkiä
- Pultteja, 10 mm + muttereita
- Ruuveja, 5x70 ja 120 mm
- Mustaa maalia
Erikoistyökalut
- Taltta
Vie aikaa
Noin 2-3 viikkoa.
Hinta
Noin 700 euroa ilman puuterassia.
Vaikeusaste
Projektissa tarvitaan huolellisuutta ja tarkkuutta, jotta kaikki osat sopivat yhteen.
Piirustus
Pergola on rakennettu näin
Useimmissa pergoloissa on avoin katto ja yksinkertaiset palkit. Tässä pergolassa on tuplapalkit, jotka näyttävät ylhäältä katsottuna tikapuilta. Toiseen suuntaan menevät palkit (C) ovat yhtenäisiä, mutta toisensuuntaiset palkit koostuvat välikapuloista (E) ja palkinpäistä (D).
3D-malli
Video
Lehtiversio

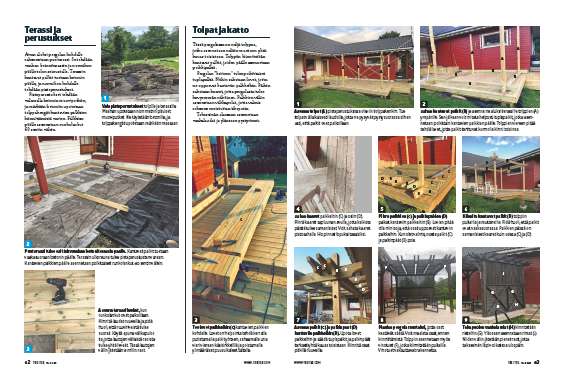

Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
