Johdanto
Ohjeet
01
Rakenna runko ja vala tolpat maahan
4
Vaihe
Projektin rungon muodostavat kaksi maahan valettavaa 20x20 sentin kokoista tolppaa. Ne pitävät kiipeilyseinän pystyssä. Pitkät tolpat eivät kuitenkaan riitä, vaan ne tarvitsevat tuekseen kaksi lyhyttä tolppaa, jotka valetaan betoniin.
Pitkien ja lyhyiden tolppien väliin asennetaan vinotuet, jotka estävät tolppia kaatumasta. Tolpat pystytetään noin metrin syvyisiin kuoppiin.
Aluksi pitkät tolpat (A) pystytetään noin metrin syvyisiin kuoppiin. Järeät tolpat ovat raskaita, ja niitä on vaikea säätää suoraan. Tolppiin asennetaan aluksi väliaikaiset vaakalaudat, jotta ne pysyvät suorassa toisiinsa nähden. Kun molemmat tolpat ovat pystysuorassa sekä leveys- että syvyyssuunnassa, ne
jäykistetään paikoilleen pitkillä vinotuilla.
Pitkät tolpat (A) valetaan kiinni maahan kuivabetonilla. Tässä betoni sekoitetaan kottikärryssä ja kaadetaan kuoppaan. Toinen vaihtoehto on kaataa jauhe kuoppaan, lisätä sen päälle vettä ja antaa betonin kovettua itsestään.
Betoni tiivistetään kuoppaan tolpan ympärille tasaisesti ja tiiviisti pienissä kerroksissa.
Kun betoni on kovettunut, väliaikaiset tukilaudat voi irrottaa. Niiden tilalle asennetaan etutolppiin (A) 60 senttiä leveät vanerit, joiden alareuna tulee 10 sentin päähän maasta samaan kohtaan kuin pohjalevy (D) asennetaan myöhemmin. Lyhyet tolpat (B) asennetaan 210 senttiä pitkien tolppien takapuolelle samalla periaatteella.
02
Rakenna ja asenna vino kiipeilyseinä
6
Vaihe
Vino kiipeilyseinä tehdään vanerista ja tukevista lankuista. Kehikko ja runko kootaan valmiiksi maassa, minkä jälkeen ne pultataan kiinni tolpan alaosaan.
Sitten kiipelyseinä pyöräytetään paikalleen käyttämällä pulttia akselina ja kiinnitetään tolppiin.

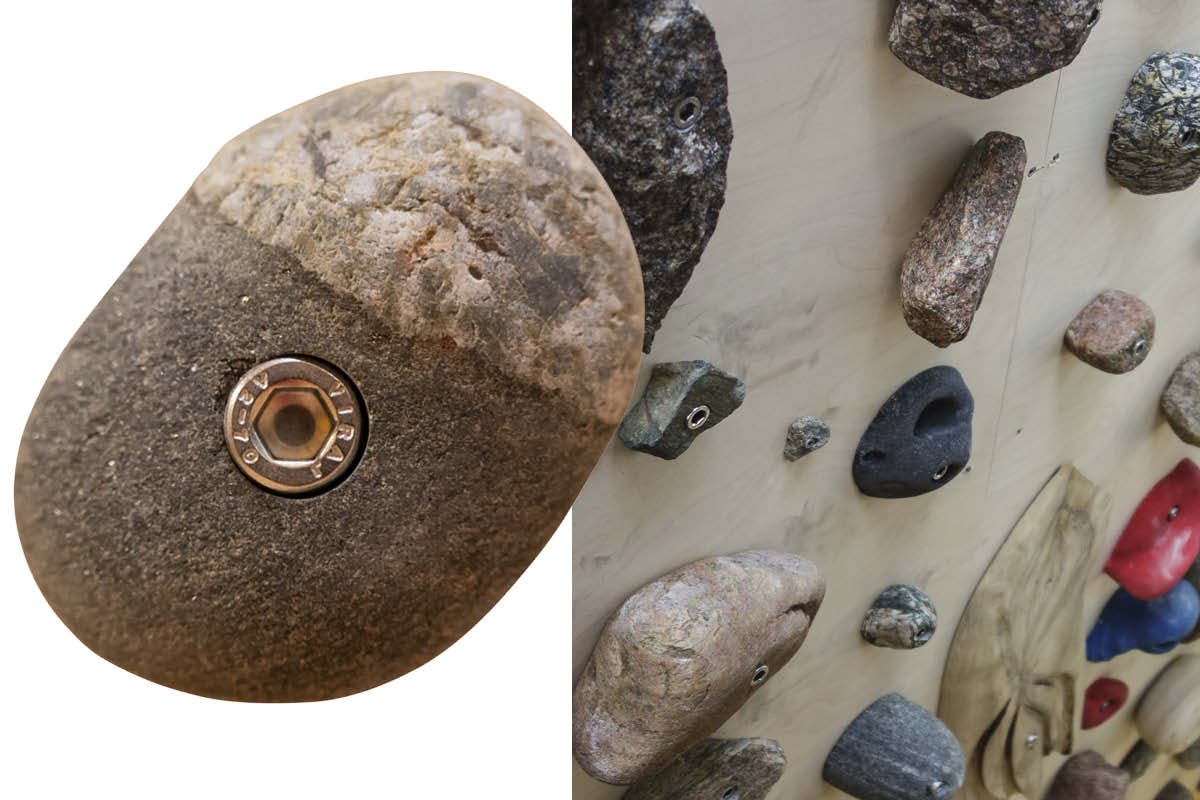

Kaikkiin etu- ja sivulevyihin (C) on porattu valmiit reiät, joihin on asennettu 8 millin lyöntimutterit kahteen limittäiseen riviin (1 ja 2). Sama kuvio toistuu koko levyssä. Mutterit kiinnitetään lisäksi takapuolelta, jotta ne pysyvät varmasti kiinni.
Levyt asennetaan tukevaan, suorakulmaiseen runkoon niin, että muttereiden etupuoli tulee rungon etupuolelle. Pinnasta tulee siisti, kun mutterit asennetaan levyn takapuolelta, johon poranterä on voinut tehdä rumia rosoja.
Etulevyt asennetaan runkoon, joka tehdään osista (E, F ja S) ja jäykistäjistä (G). Osat yhdistetään toisiinsa 4,5x80 millin
ruuveilla, jotka asennetaan osien reunojen läpi toisten osien päihin. Runko rakennetaan ylhäältä alaspäin.
Runko asennetaan pitkiin tolppiin (A) välikapuloiden (T) ja 60 senttiä pitkien M10-puupulttien avulla. Pultit yhdistävät tolpat runkojen alaosassa oleviin pitkiin
lankkuihin (E).
Nyt levyillä pinnoitetut rungot voi nostaa paikalleen vinssillä tai käsivoimin. Tavasta riippumatta seinää pitää tukea nostamisen aikana.
Pitkät runkolankut (E) yhdistetään pitkiin tolppiin (A) vielä kaksi kertaa kummaltakin puolelta lyhyillä ja pitkillä vinotuilla (H ja J). Myös näihin liitoksiin käytetään M10-puupultteja, jotka ovat tässä tapauksessa 50 senttiä pitkiä.
Materiaalit
Runko ja vino seinä
20x20 cm tolppia
- 2 pitkää tolppaa (A) á 4,2 m
- 2 lyhyttä tolppaa (B) á 1,65 m
18 mm koivuvaneria
- 3 etulevyä (C) á 1,22x2,45 m
- 1 pohjalevy (D), 0,6x2,45 m
48x148 mm lankkua
- 2 pitkää osaa (E) á 4 m
- 3 lyhyttä osaa (F) á 2,45 m
- 1 alaosa (S), 1,85 m
- 2 pitkää poikkitukea (H) á 2 m
- 2 lyhyttä poikkitukea (J) á 1,45 m
- 2 etulankkua (R) á 3,85 m
- 1 lyhyt osa (S), 1,8 m
- 4 välikapulaa (T) á 40 cm
48x98 mm lankkua
- 6 jäykistäjää (G) á 1,2 m
Katto ja päädyt
18 mm muottivaneria
- 6 sivulevyä (K) á 1,22 x 2,35 m
48x148 mm lankkua
- 5 kattopalkkia (L) á 3 m
45x45 mm rimaa
- 9 poikkiruodetta (M) á 3 m
Lisäksi
- Kuivabetonia
- Sementtiä
- Ulkomaalia
- 3x2,5 ja 4,5x80 mm ruuveja
- M10x500 mm puupultteja
- M10-aluslevyjä puulle
- M10-muttereita
- 1 200 kpl M8-iskumuttereita
- 6 kattobitumilevyä (N) á 95x200 cm
- 3 valokatelevyä (P) á 109x364 cm
Vie aikaa
3–4 päivää.
Hinta
Noin 3 000 euroa. Vinon seinän runko maksaa noin 1 500 euroa, mutta katto ja päädyt maksavat melkein yhtä paljon. Otteiden hinta ei sisälly laskelmaan.
Vaikeusaste
Kaikki elementit ovat isoja, raskaita ja epäsäännöllisen muotoisia. Ne pitää kiinnittää tukevasti maahan ja asentaa oikein.
Piirustus
Video

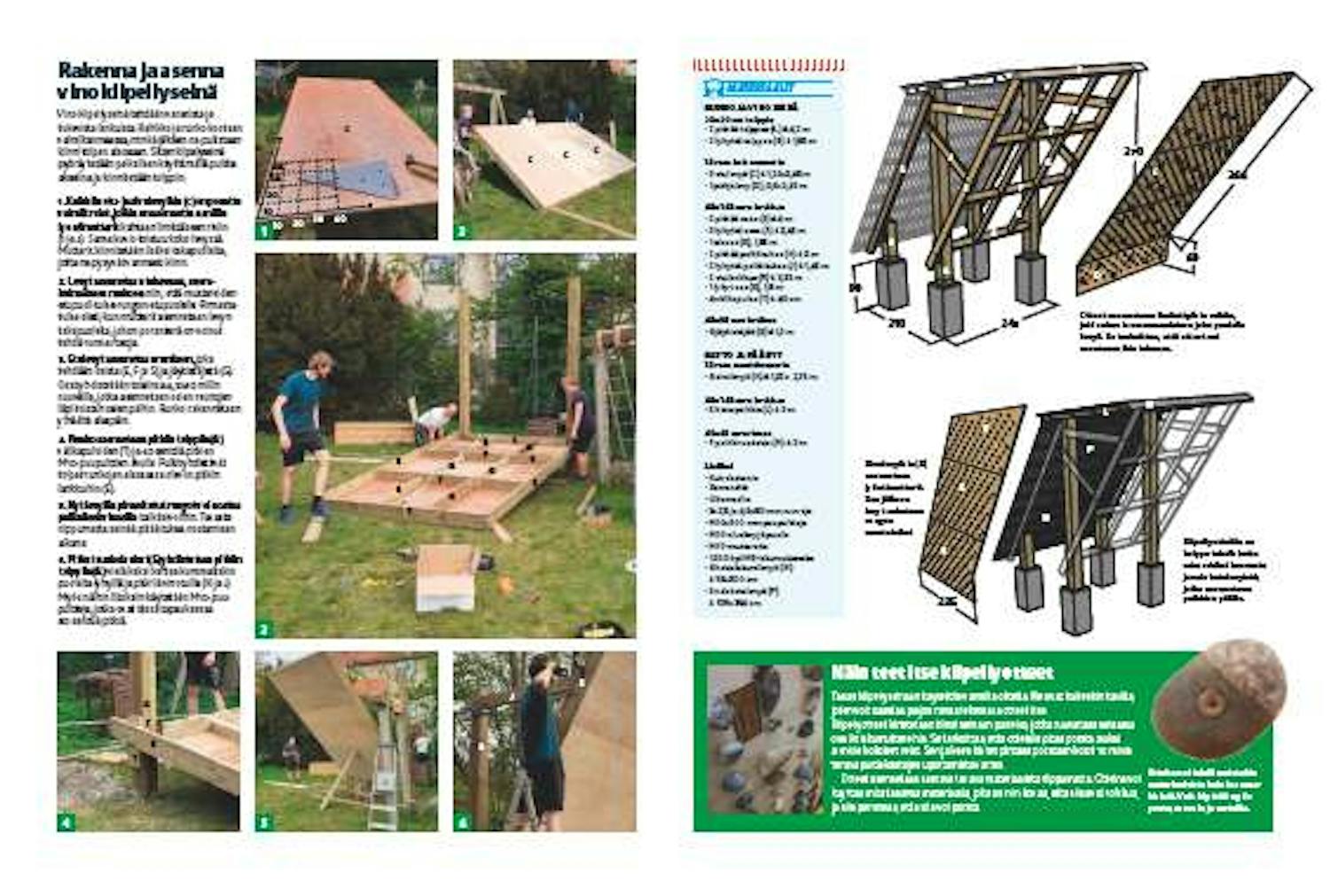

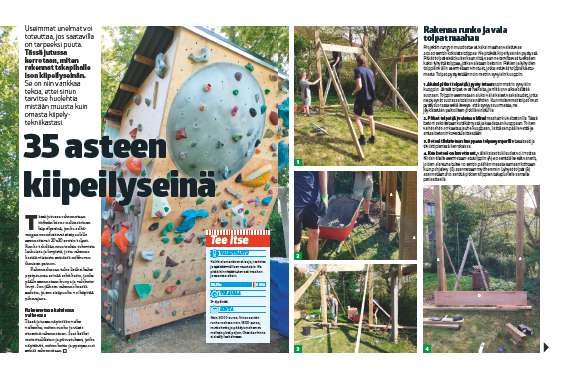

Lehtiversio
