Johdanto
Ohjeet
01
Tarkka maalaus lisää käyttöikää
3
Vaihe
Hyllyjen käyttöikä pitenee huomatta vasti, kun osat käsitellään pohjustus öljyllä ja puunsuojausaineella ennen kokoamista. Kun osat öljytään irrallaan, myös osien päät ja liitokset pysyvät hyvässä kunnossa mahdolli simman pitkään.
Tässä pohjamaalataan vain listojen päät, mutta samalla vaivalla voi maalata koko listan.

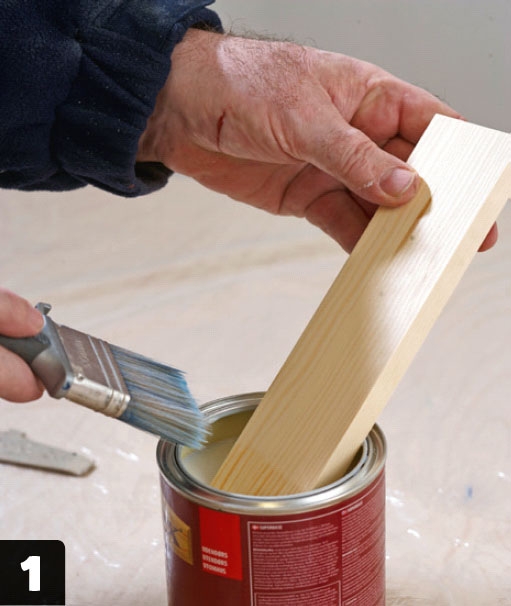

Upota listat pohjustus öljyyn 5 sentin syvyyteen. Anna öljyn imeytyä, viimeistele pensselillä ja anna öljyn kuivua yön yli.

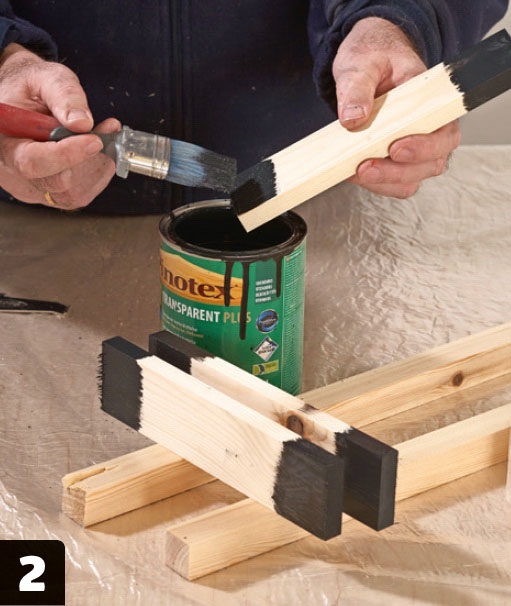

Maalaa listat ensimmäisen kerran pohjamaalilla tai notkealla kuullotteella, joka imeytyy puuhun hyvin.

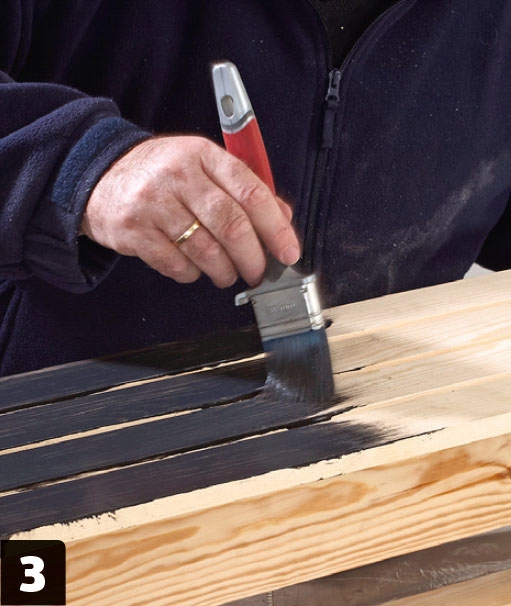

Levitä pintamaalia yhteen tai kahteen kertaan sen jälkeen, kun olet kasannut hyllyt.
02
Sahaa listat ja alumiinilistat
3
Vaihe
Laatikot kannattaa koota sapluunan avulla, jotta työ sujuu mahdollisimman nopeasti ja tehokkaasti.
Sahaa kaikki osat valmiiksi ennen ensimmäisen laatikon kasaamista. Listat kannattaa katkaista sirkkelillä. Säädä pituusrajoitin oikeaan paikkaan ja sahaa kerralla sekä pitkät että lyhyet osat.

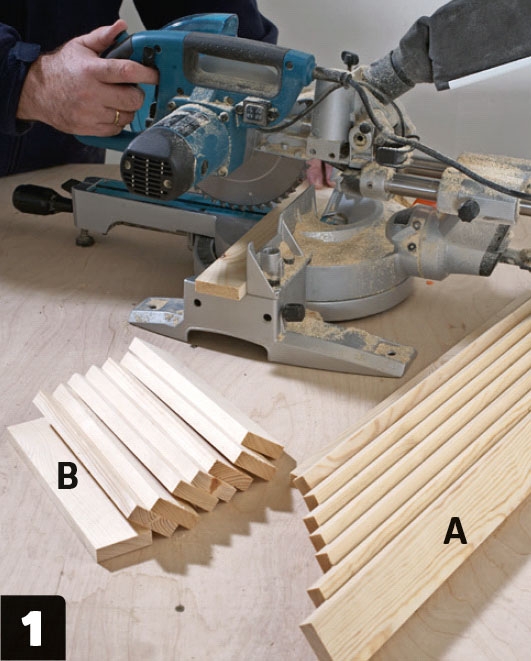

Katkaise kaikki osat sirkkelillä. Sivu- ja päätylistoja (A ja B) tarvitaan kahdeksan jo-kaiseen laatikkoon, joten kaikki samanpituiset osat kannattaa katkaista kerralla.

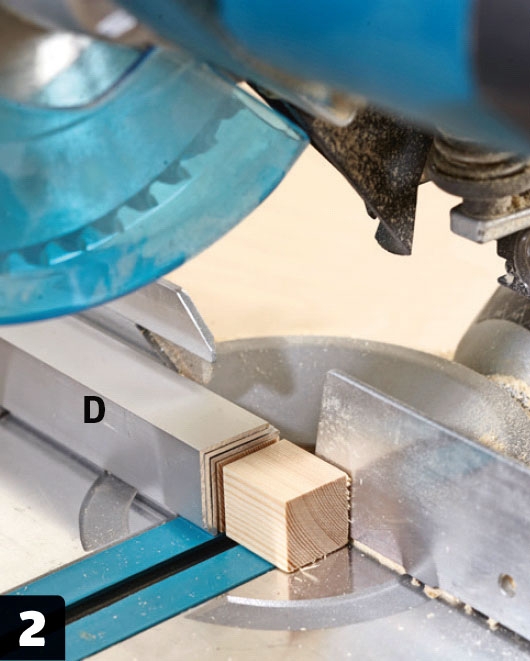

Katkaise alumiinilistat (D). Tiheä hampainen kovametalli-terä puree alumiiniin helposti. Lisää alumiinilistan alle puurima, jotta alumiini ei painu kasaan. Käytä suojalaseja.

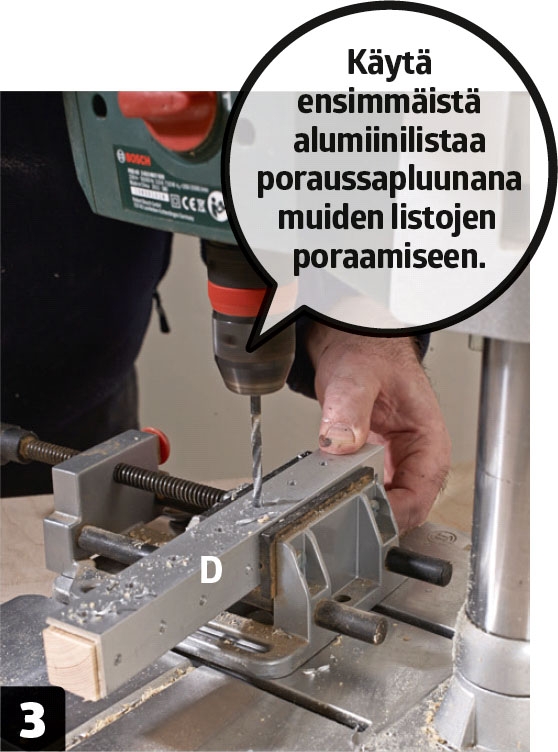

Poraa reiät alumiinilistoihin (D). Poraaminen on helpointa porakonetelineen avulla.
03
Kokoa laatikko
4
Vaihe

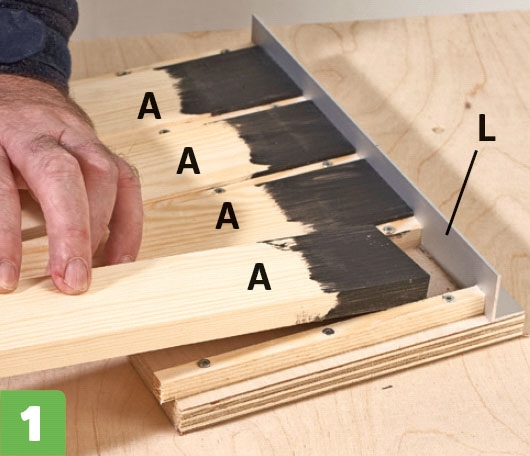

Asettele listat sapluunaan. Listat (A ja B) on katkaistu ja pohjustettu, ja nurkkalistat (D) rei’itetty. Aseta neljä pitkää listaa (A) stopparia vasten (L).

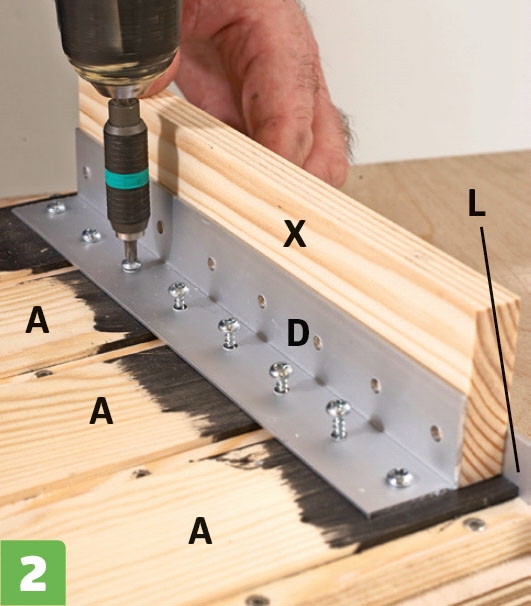

Kiinnitä pitkät puulistat (A) alumiinilistaan (D). Aseta alumiinilistan ja stopparin (L) väliin väliaikainen rima (X), jotta listojen päähän jää 15 millin tila päätylistoja (B) varten.

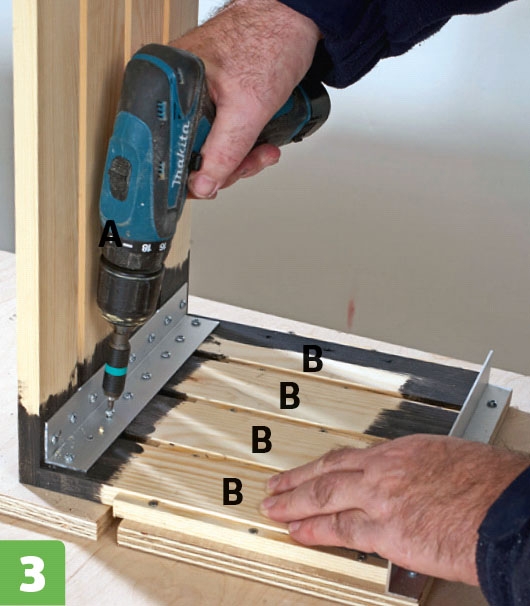

Ruuvaa päätylistat (B) kiinni vasta sen jälkeen, kun olet kiinnittänyt kaikki alumiinilistat (D ja E) pitkiin listoihin (A). Jos kiinnität päätylistat aiemmin, porakoneelle ei jää tilaa.

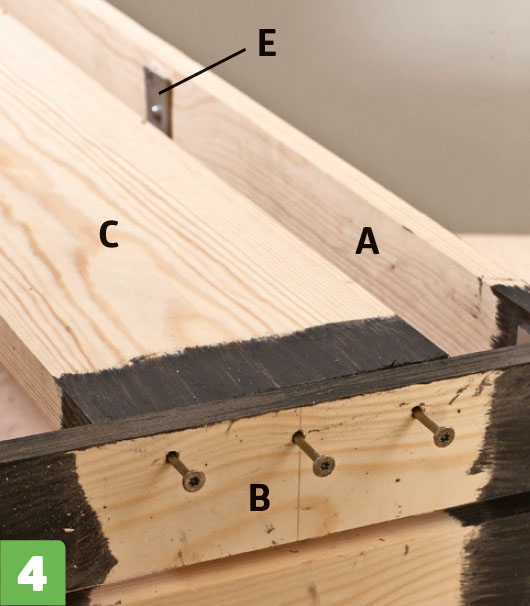

Kiinnitä pohjalauta (C) molemmista päistä alimpiin päätylistoihin (B) kolmella 5x60 millin ruuvilla. Voit tukea laudan pitkien sivujen (A) keskelle pitkillä 90 millin ruuveilla.
04
Tiheästi poratut reiät helpottavat hyllyn muuntelua
4
Vaihe
Tolpat tehdään kahdesta lau-dasta. Leveämpi lauta (F) on 14,5 senttiä leveä ja toinen, seinään kiinnitettävä lauta (G) 10 senttiä leveä. Kapeampi lauta jäykistää samalla leveämpää lautaa.
Hyllystä tulee helposti muun-neltava, kun lautoihin (F) porataan tarpeeksi reikiä kannatintappeja (H) varten. Poraa reiät 13 millin terällä kymmenen sentin välein.

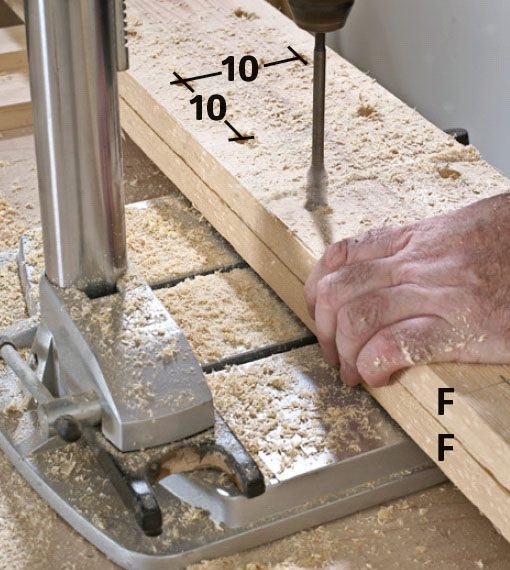

Poraa kannatintappien (H) reiät. Merkitse reikien paikat lautaan (F). Piirrä reiät 10 sentin päähän toisistaan sekä pysty- että leveyssuunnassa. Purista tai ruuvaa laudat yhteen ja poraa reiät samalla kertaa, jotta reiät tulevat varmasti yhtä korkealle. Käsittele kaikki pinnat pohjustusöljyllä.

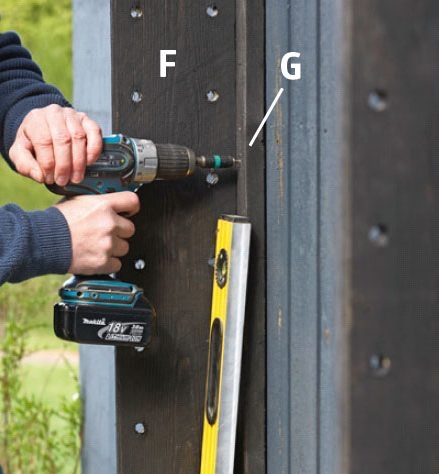

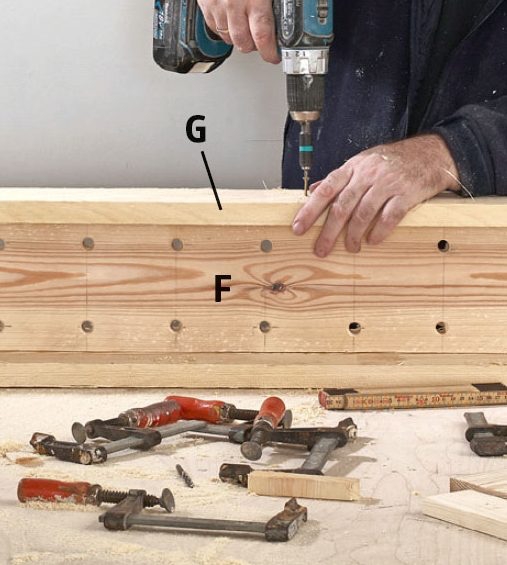

Kasaa tolpat, kun öljy on imeytynyt. Poraa seinän puoleiseen lautaan (G) valmiit reiät 30 sentin välein. Kohdista reiät eri kohtiin kuin kannatintapit. Yhdistä laudat (F) ja (G) toisiinsa 5x60 millin ruuveilla.
Ruuvaa tolpat kiinni seinään.
Asettele hyllyt sopivalle korkeudelle. Hyllyjen paino lepää yh-teensä neljän kannatintapin (H) varassa. Kiinnitä laatikot lisäksi yhdellä ruuvilla molemmilta puolilta lautaan (F).
Materiaalit
1 istutuslaatikko:
15x55 mm höylättyä mäntyä
- 8 sivulistaa (A) á 85 cm
- 8 päätylistaa (B) á 22 cm
21x145 mm höylättyä mäntyä
- 1 pohjalauta (C), 82 cm
2x30x30 mm alumiinilistaa
- 4 nurkkalistaa (D) á 23,5 cm
2x30 mm alumiinilistaa
- 2 tukilistaa (E) á 23, 5 cm
2 tolppaa:
22x150 mm lautaa
- 2 lautaa (F) á 200 cm
22x100 mm lautaa
- 2 lautaa (G) á 200 cm
12 mm pyörölistaa
- 4 kannatintappia (H) á 6,5 cm
Sapluuna:
15 mm vaneria tai vastaava levy
- 1 pohjalevy (J) 28x28 cm
9x9 mm rimaa
- 5 välirimaa (K) á 27 cm
2x30x30 mm alumiinikulmaa
- 1 stoppari (L) 28 cm
Muuta:
- Pohjustusöljyä
- Kuullotetta tai maalia
- 3,5x15 mm tasakantaruuveja
- 5x60 mm puuruuveja
- 5x90 mm puuruuveja Ruuvien pitää kestää säätä.
Vie aikaa
1-2 päivää + kuivumisajat.
Hinta
N. 150 euroa / neljän laatikon hylly.
Vaikeusaste
Hyvin helppo projekti, johon tarvitaan jiirisirkkeli ja järjestelmällistä otetta.

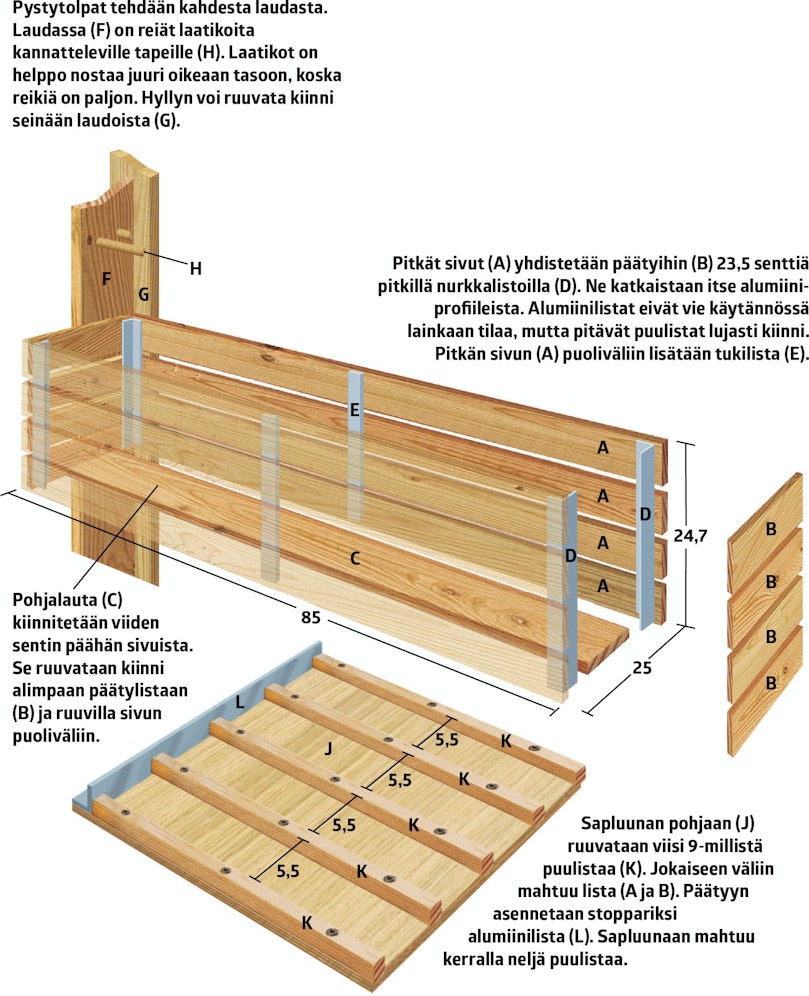

Piirustus
Ilmava rakenne
Istutuslaatikot rakennetaan höylätystä mänty-listasta. Listojen väleihin jätetään raot, jotta kosteus pääsee haihtumaan niiden välistä. Tee sapluuna, jotta listat pysyvät vähintään 9 millin päässä toisistaan.
3D-malli
Video
Lehtiversio
Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
