Johdanto
Ohjeet
01
Piirrä kuvio
9
Vaihe
Liitoksen tekeminen aloitetaan piir-tämällä kuvio molempiin osiin. Tässä toinen lista on 60x20 millin kokoinen, toinen pari milliä paksumpi. Kuten jutusta käy ilmi, osien kokoero ei haittaa, kun niiden paksuus merkitään tarkasti toisiinsa.
Tarkan liitoksen tekemiseen tarvitaan harppi ja terävä veitsi puun pinnan naarmuttamiseen. Lyijykynän kärki on siihen liian paksu ja epätarkka.
Tässä jutussa käytetään kahta listan pätkää, jotka ovat yhtä leveitä (60 milliä), mutta hieman eripaksuisia (20 ja 22 milliä).
Piirrä kummankin osan paksuus toiseen. Mitoista tulee tarkat, kun naarmutat linjat terävällä veitsellä. Muista merkitä paksuus kummankin osan pinnoille.

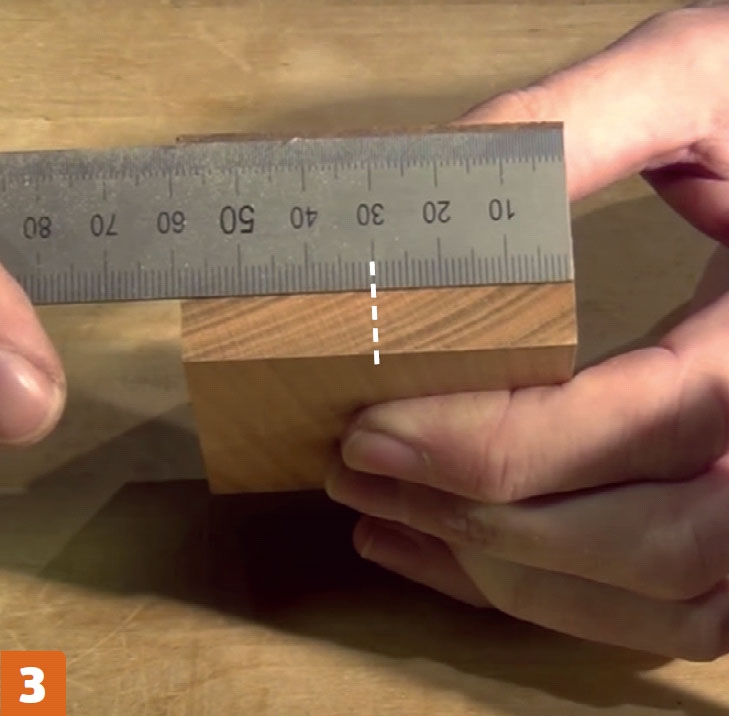

Mittaa osien keskikohdat ja tee molempiin osiin kohtisuorat linjat tarkalla viillolla.

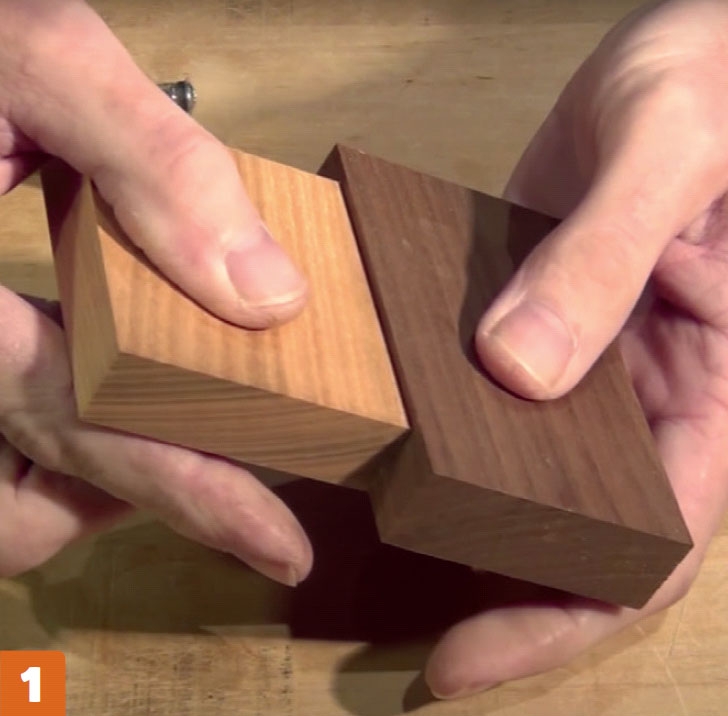

Aseta osat vastakkain. Merkitse ensimmäisten tappien leveys keskelle alareunaan ja päälle. Keskimmäinen merkki eli tappien yläpinta on viisi milliä leveä. Ylä- ja ala-merkit ovat kapeampia, 2,5 milliä leveitä.

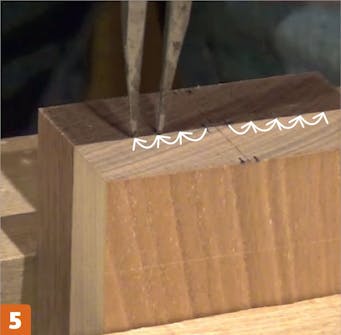

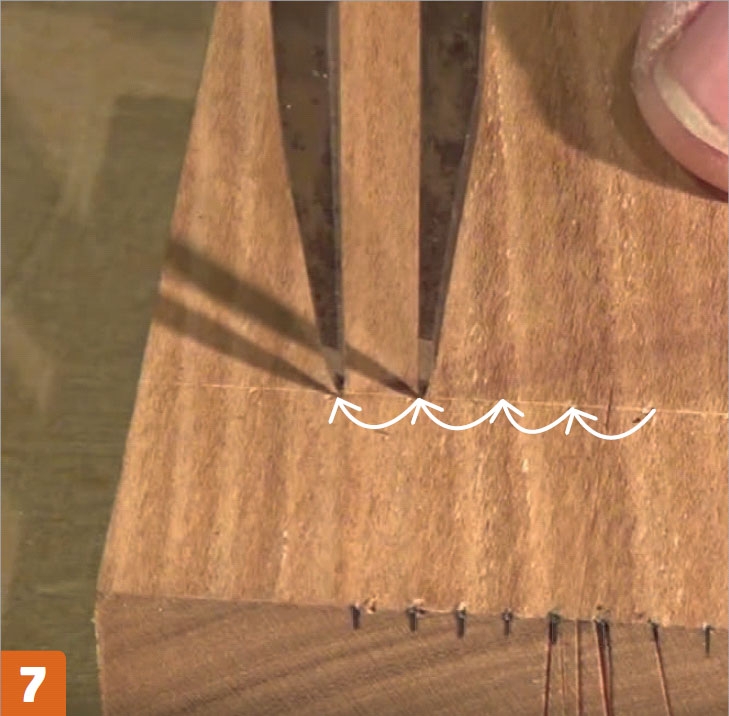

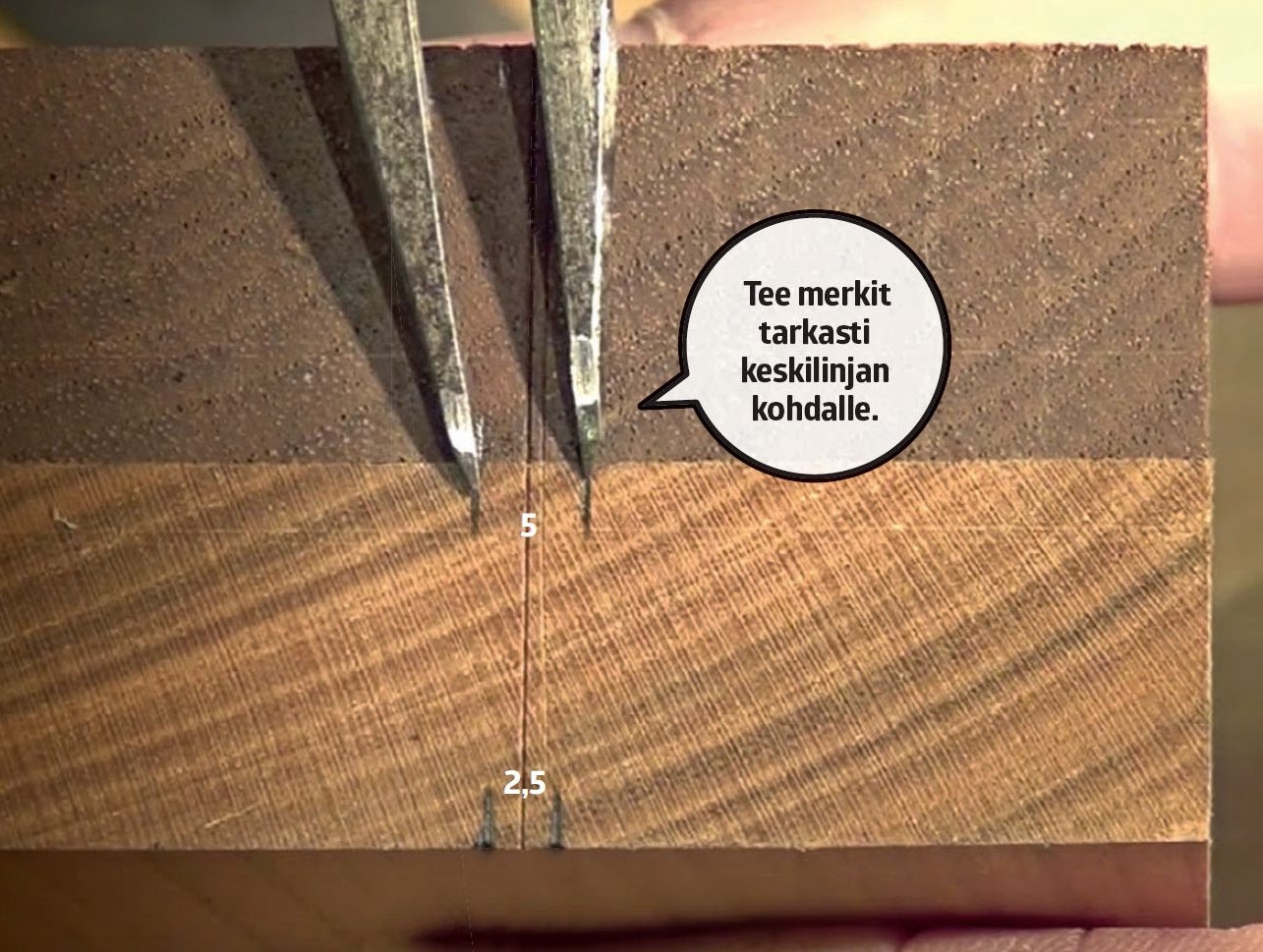

Purista osat yhteen ruuvipenkissä ja kuljeta harppia keskeltä reunoja kohti. Merkitse leveät mitat keskelle, käännä osat ympäri toisiaan vasten ja tee kapeat merkit.
Molempiin päihin on tehty merkit harpilla. Merkit on väritetty tässä jutussa lyijykynällä selkeyden vuoksi.

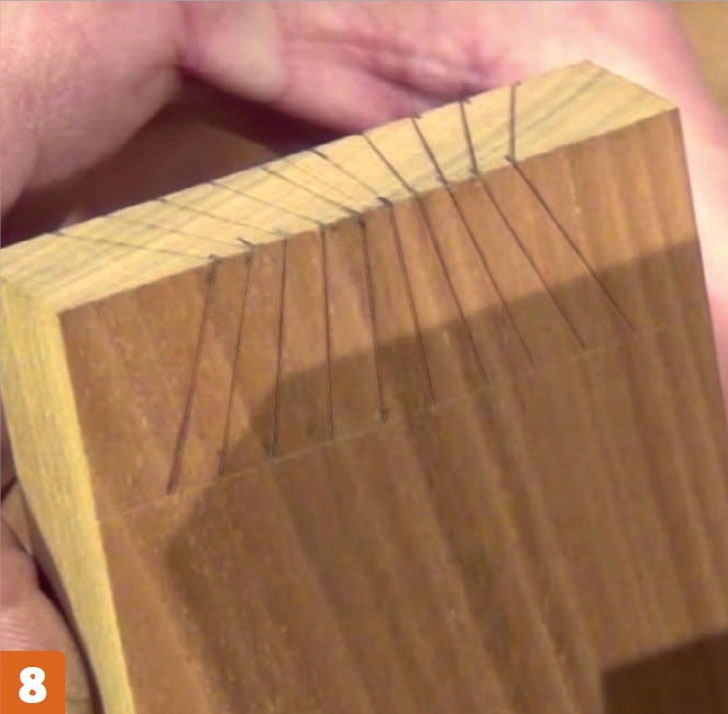

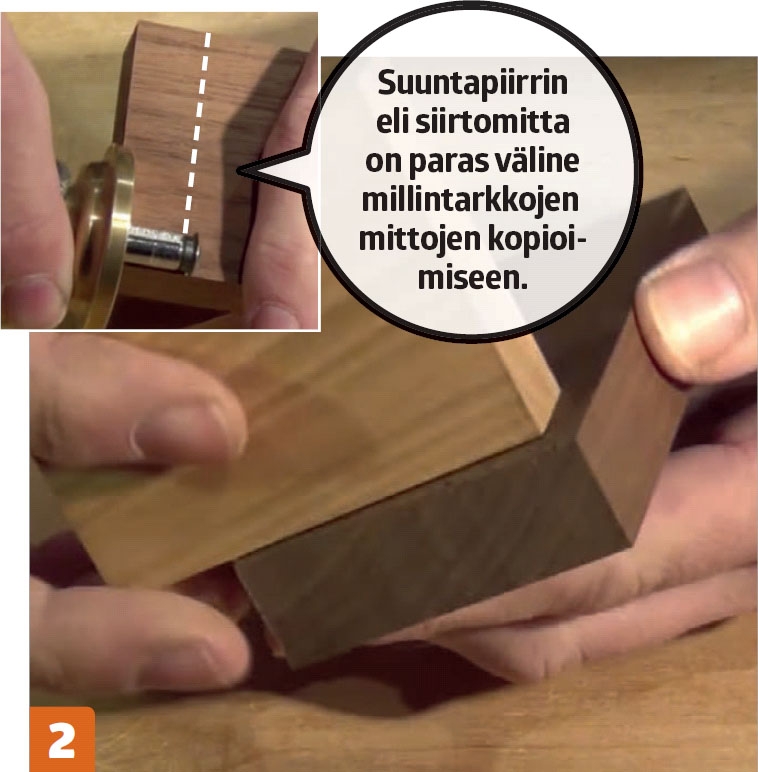

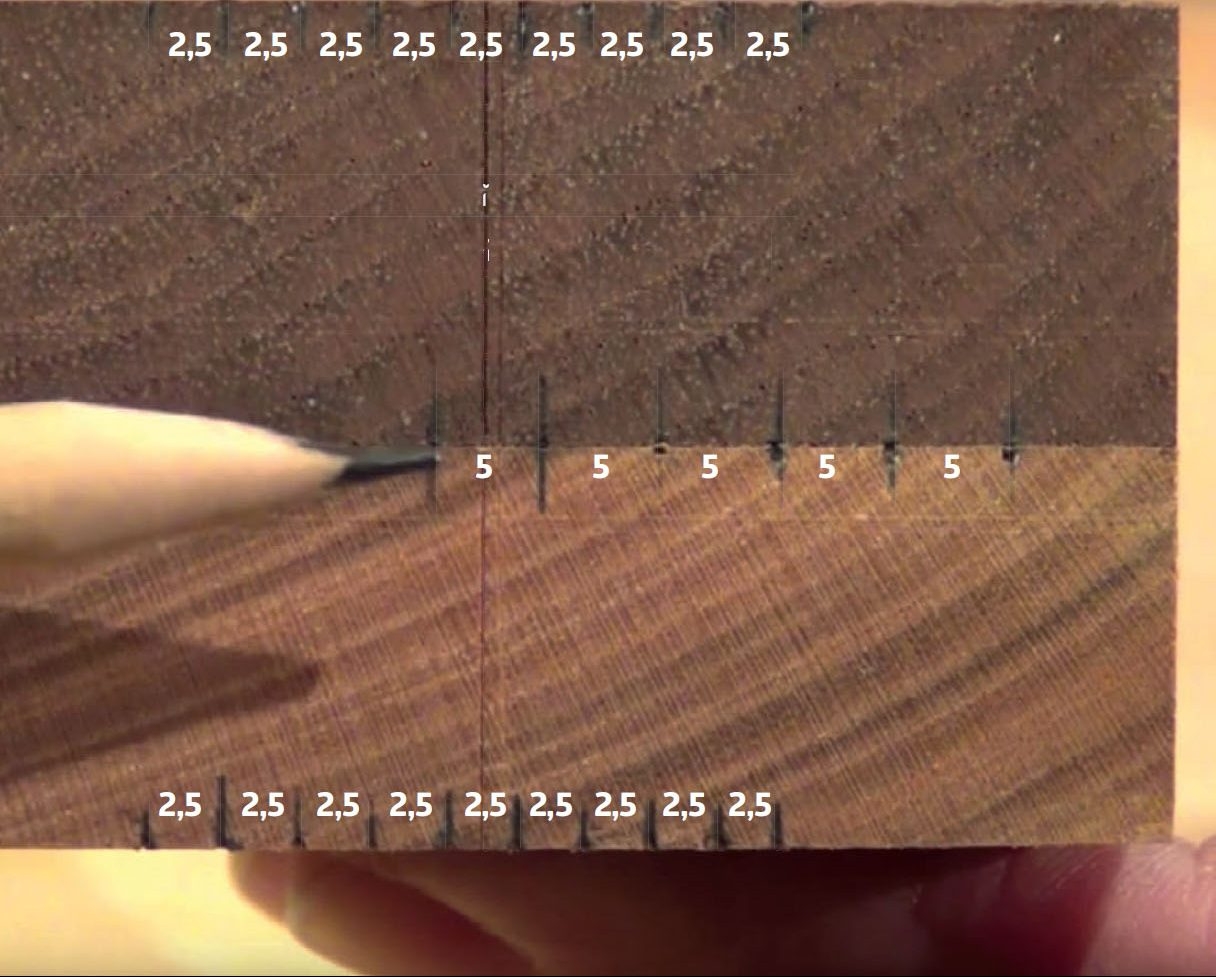

Merkitse tappien koot suuntapiirtimen jäl-kien kohdalle kaikille pinnoille. Muista, että ylhäältä kapeiden tappien pitää olla alhaalta leveitä ja päinvastoin.
Vedä merkkien välille viivat, jotta saat kuvion näkyviin. Tässä käytettiin lyijy-kynää, jotta kuvio näkyy selkeästi. Käytä terävää veistä, jotta kuviosta tulee tarkka.

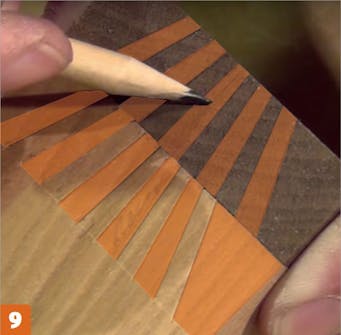

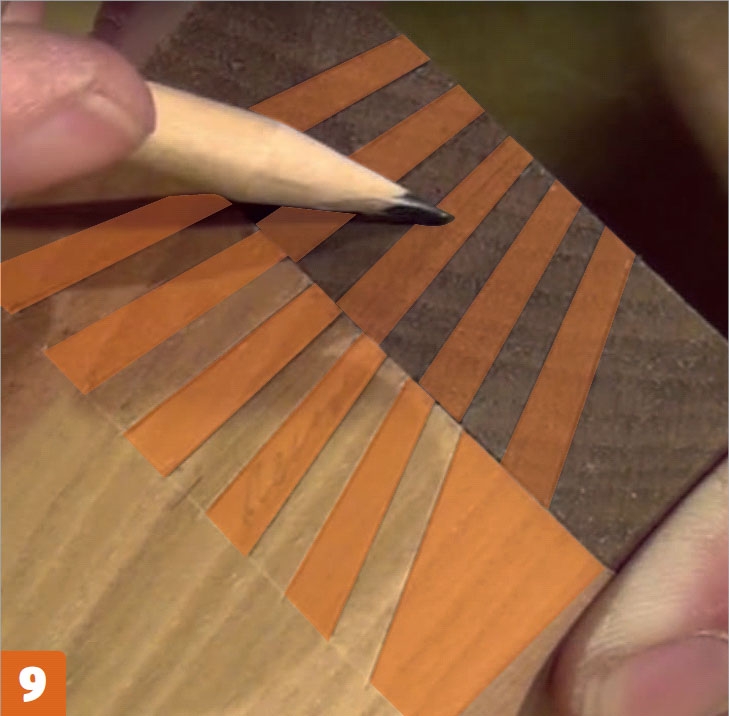

Pidä osia vastakkain kulmassa, jossa ne yhdistetään toisiinsa ja viivoita poistettavat kentät (tässä oranssit alueet).
02
Sahaa ja siisti pinnat taltalla
4
Vaihe
Jos olet sitä mieltä, ettei kenttien piirtäminen ollut tarpeeksi vaikeaa, tässä tulee seuraava haaste. Nyt on aika sahata vinot tapit ja siistiä ne terävällä taltalla. Sahaa naarmutetun viivan puolivälistä, jotta liitoksesta tulee tiivis. Tässä vaiheessa on pidettävä kieli keskellä suuta!

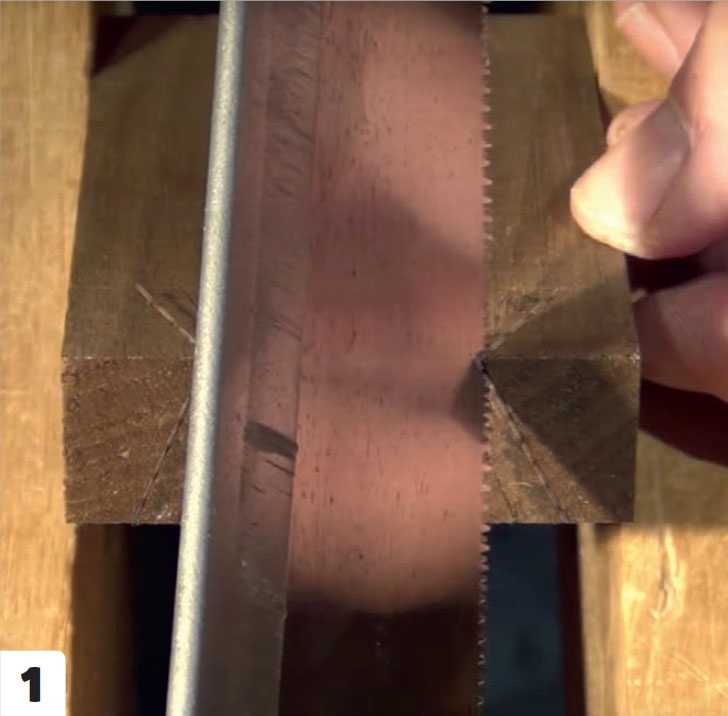

Pidä sahaa oikeassa kulmassa, kun sahaat tappeja. Katso ja seuraa samanaikaisesti kahta linjaa ja lopeta sahaaminen ajoissa.

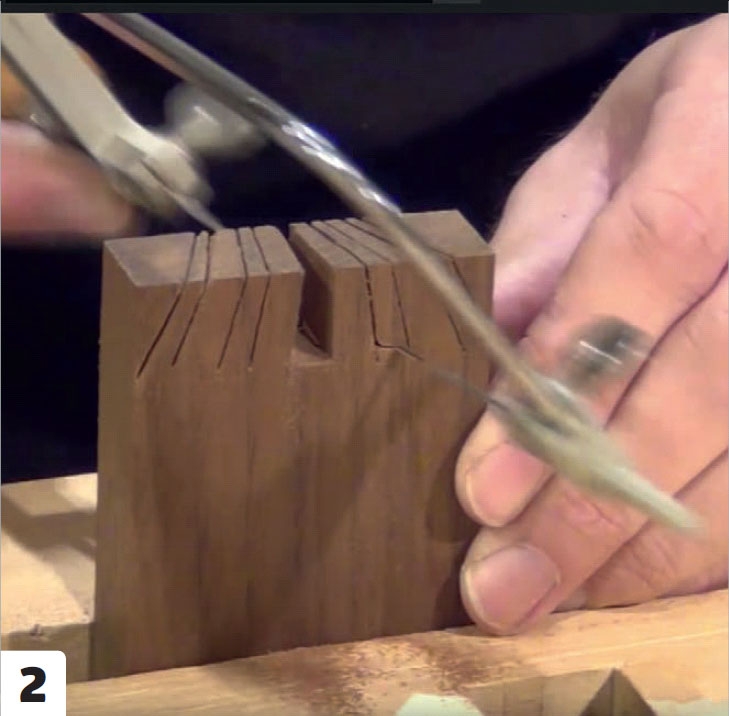

Voit sahata tappien välit lehtisahalla. Sen kapea terä mahtuu joka paikkaan, jopa tappien pohjalle.

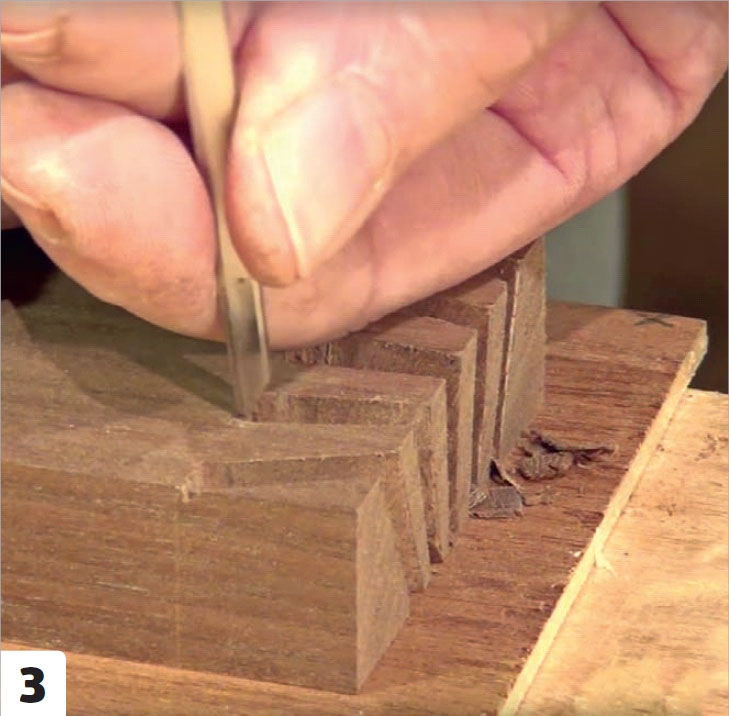

Siisti tapinreiät erittäin kapealla taltalla. Pidä huoli, että kolojen pohjista tulee kohtisuorat.

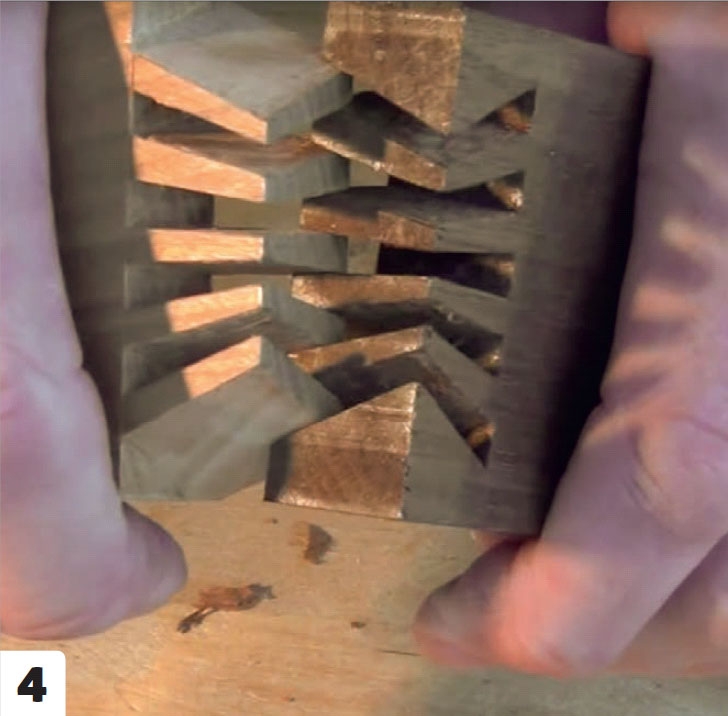

Nyt on aika sovittaa osia yhteen! Tarkista, sopivatko osat yhteen ja siisti niitä lisää tarvittaessa. Jos osat sopivat yhteen, olet tehnyt ensimmäisen sunrise dovetails -liitoksesi.
Materiaalit
Työkalut
• Harppi
• Terävä veitsi
• Suuntapiirrin
• Taltta
• Pienihampainen japaninsaha
• Lehtisaha
• Höylä
Vaikeusaste
Tämä projekti on puutyötä vai-keimmasta päästä. Siinä tarvitaan hyviä hermoja ja näppäriä sormia.
Piirustus
Aloita piirtämällä
Yhteen liitettävien lautojen tai tolppien ei tarvitse olla yhtä paksuja. Sunrise dovetails -liitosta voi käyttää esimerkiksi 10x10-sentin tolpan ja 5x3 sentin laudan yhdistämiseen. Aloita piirtämällä ensimmäisen puun paksuus toiseen puuhun ja päinvastoin. Piirrä sen jälkeen sama kuvio molempiin puihin. Toisen kuvion pitää olla ensimmäisen peilikuva (kuten alla olevassa grafiikassa).
Tappien leveiden päiden välin pitää olla kaksi kertaa isompia kuin kapeiden päiden välin. Tässä liitos tehdään listoil-la, joiden koko on 6x2 senttiä.

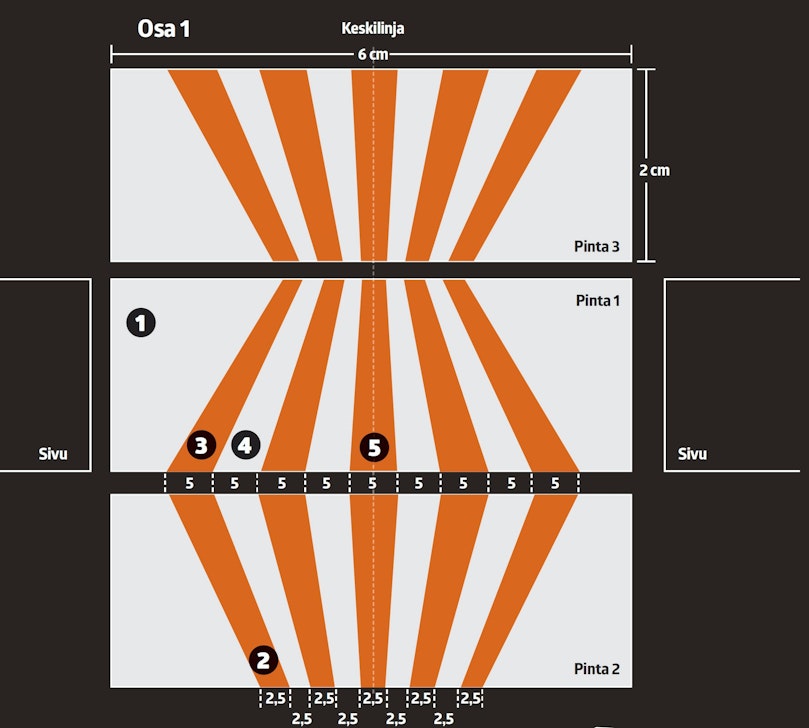

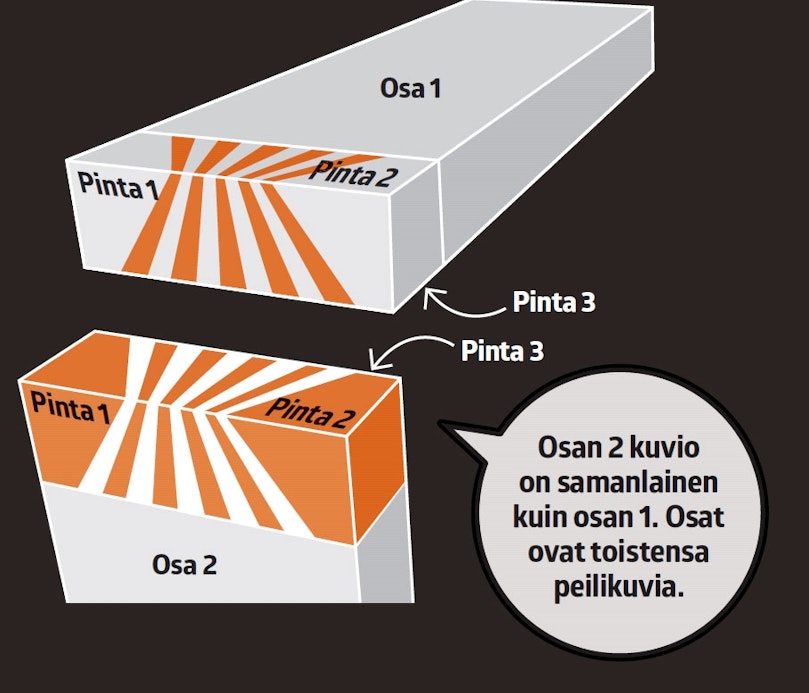

1. Osien pinnat osoittavat eri suuntiin. Kutsumme osia ja pintoja selkeyden vuoksi nimillä pinta 1, 2 ja 3 sekä osat 1 ja 2.
2. Tappien kapeat päät ovat 2,5 milliä leveitä eli puolet leveän pään leveydestä.
3. Leveät päät ovat 5 milliä leveitä.
4. Viivojen välit ovat 5 milliä leveitä eli yhtä leveitä kuin tapit.
5. Keskilinja lävistää molemmat osat. Keskimmäiset tapit piirretään tarkasti keskilinjan kohdalle.
Molemmista osista sahataan ja veistetään pois oranssit alueet. Sen jälkeen osat voi liittää toisiinsa.
Vinkit & niksit
Lehtiversio

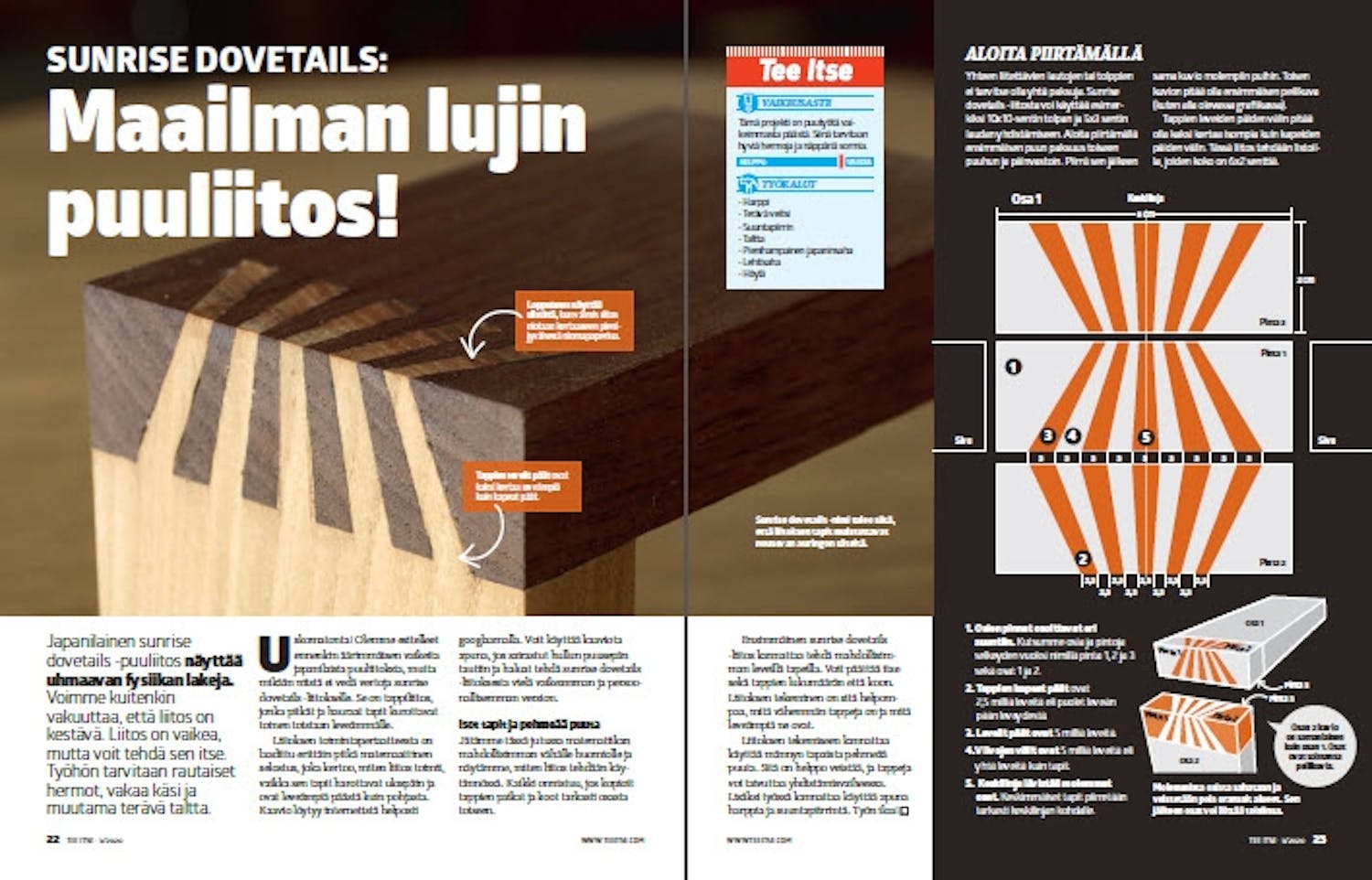

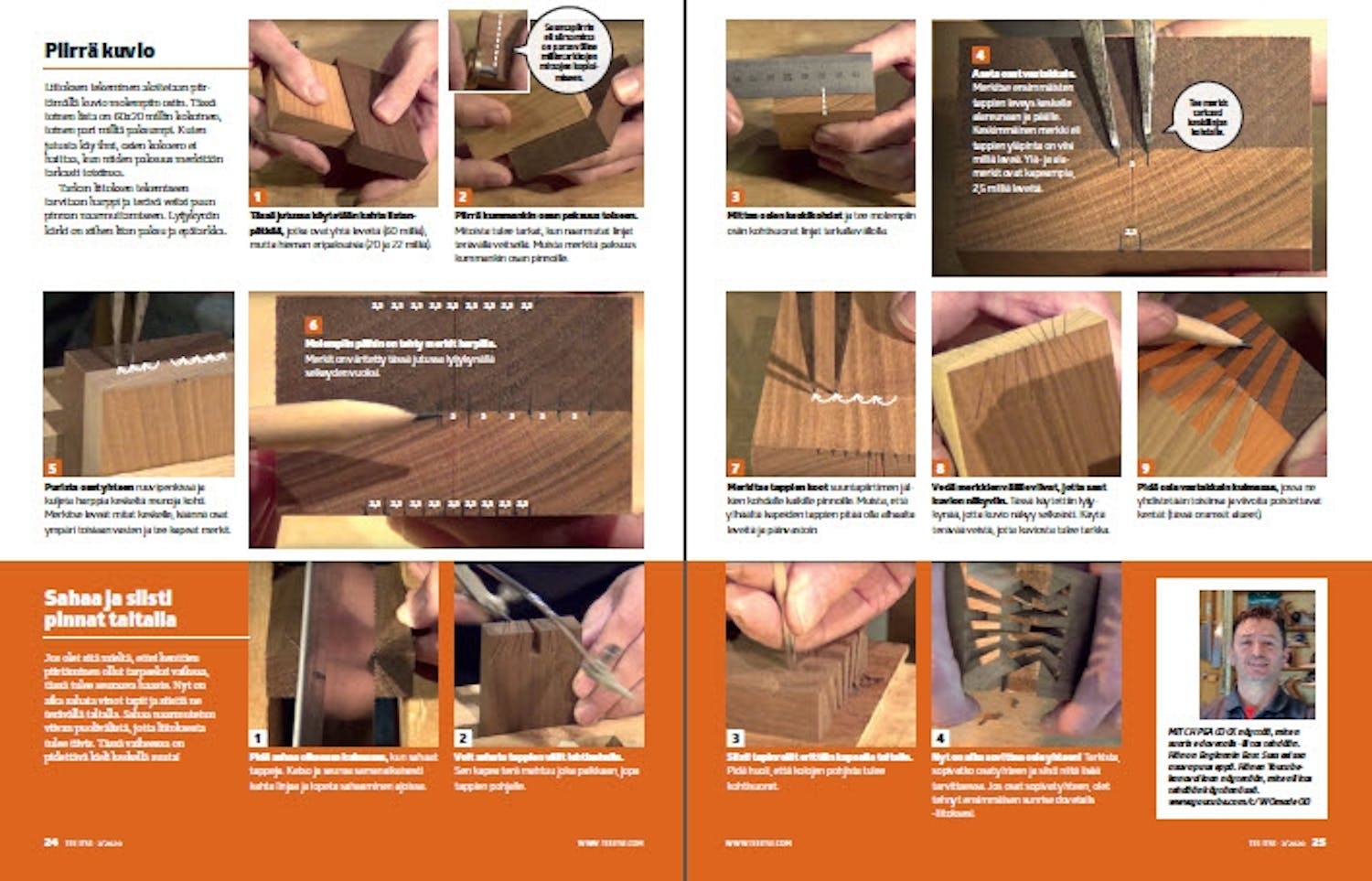

Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
