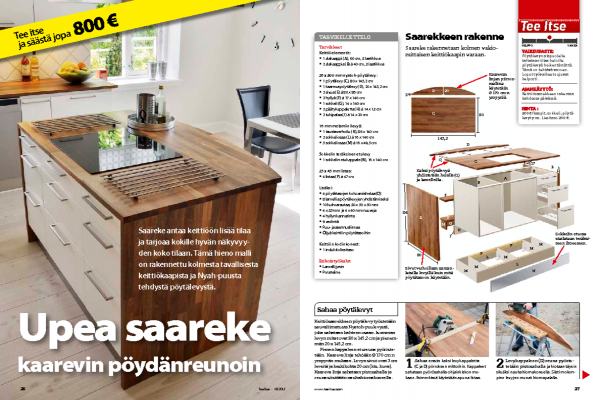

Upea saareke kaarevin pöydänreunoin

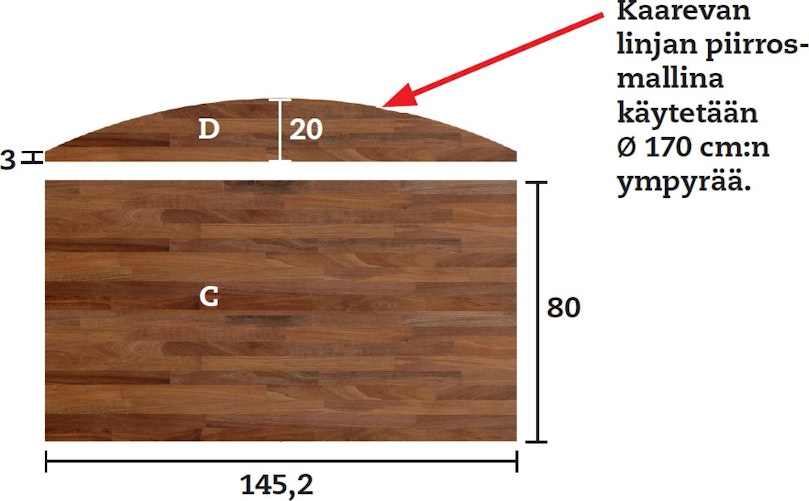

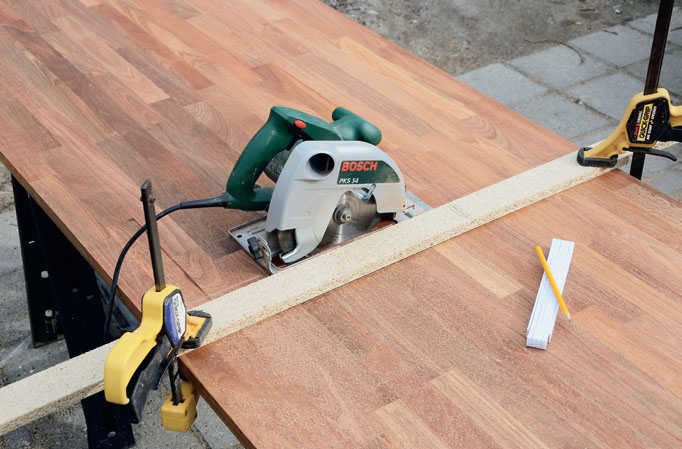

Sahaa ensin kaksi levykappaletta (C ja D) piirroksen mittoihin. Kappaleet sahataan pyörösahalla ohjainkiskon mukaan. Esimerkissä käytetään apuna listaa.

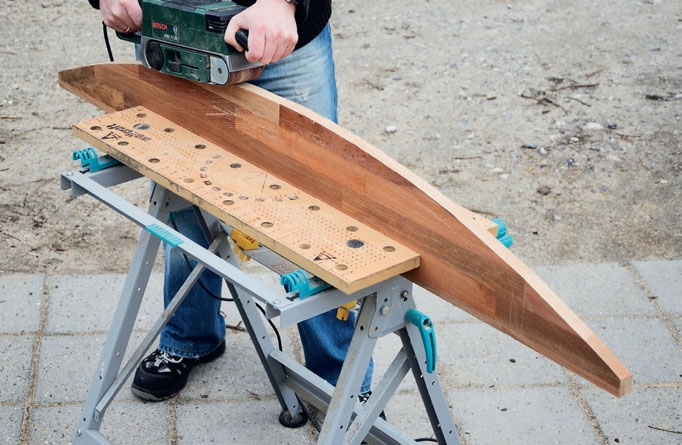

Levykappaleen (D) reuna pyöris-tetään pistosahalla ja hiotaan täysin sileäksi nauhahiomakoneella. Siisti molem-pien levyjen reunat hiomapalalla.

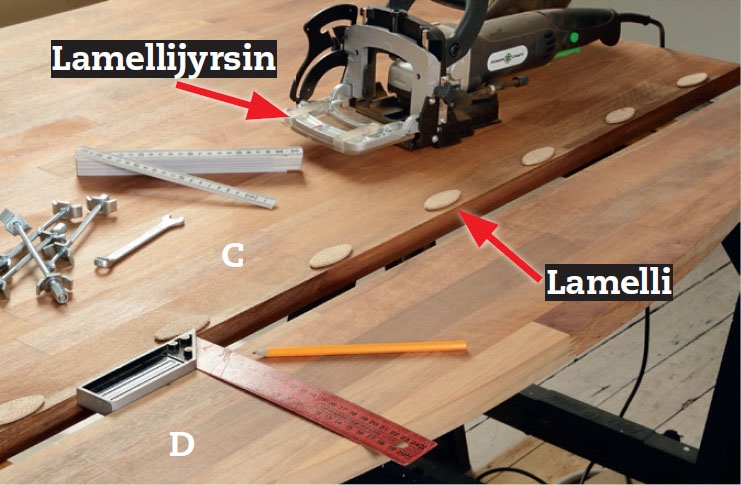

Kaksi levyä (C ja D) kootaan 8 lamellilla. Lamellien etäisyys toisistaan on noin 15 cm. Aseta lamellit pöydälle ja merkitse, mihin kohtaan niille jyrsitään urat kahteen levyyn.

Jyrsi molempiin levyihin urat lamellijyrsimellä. Työnnä lamellit uriin ja koesovita liitosta. Tarkista, että urat ovat tarpeeksi syvät, jotta levyt saadaan tiiviisti yhteen.

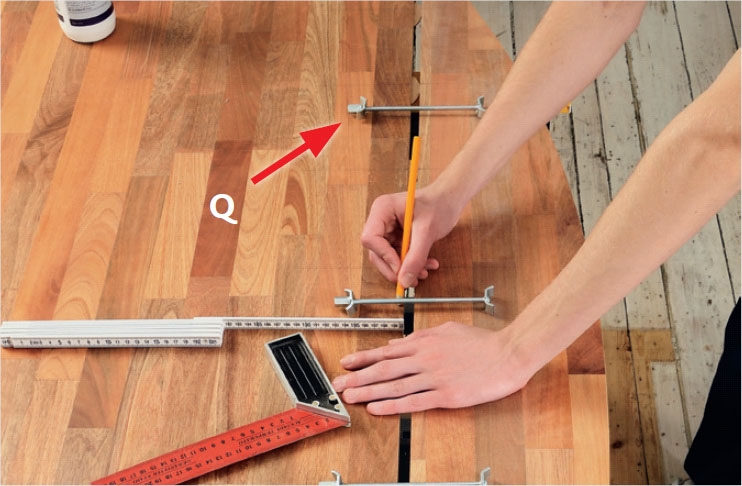

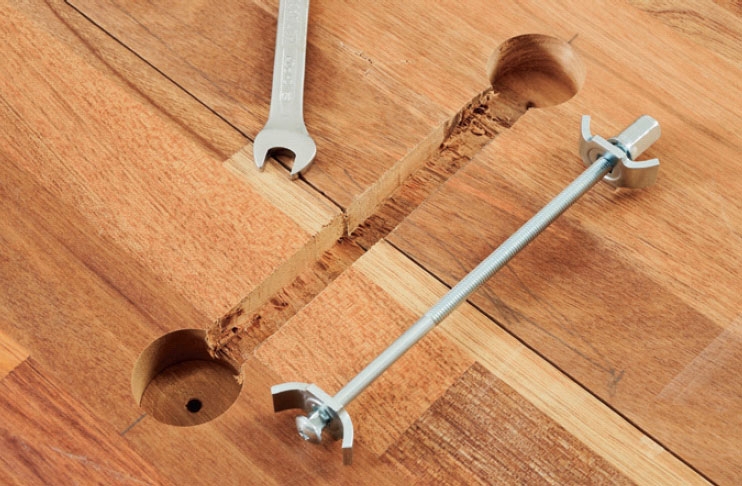

Kokoa levyt myös neljällä liitoshelalla (Q). Merkitse, mihin ne sijoitetaan siten, että niiden sijoittelu ei hankaloita lamelliliitoksia.

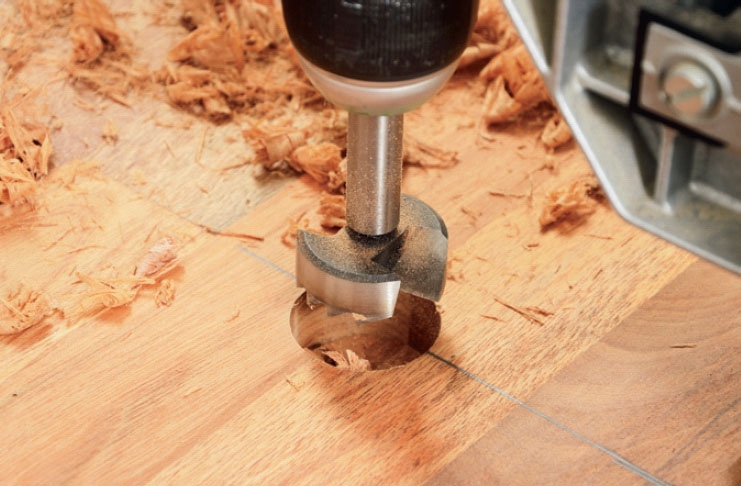

Poraa heloille reiät 35 mm jyrsinporalla. Käytä poratelinettä, jottet vahingossa poraa liian syvälle levyyn. Reiän pitää olla niin syvä, että koko hela saadaan upotetuksi levyyn.

Sahaa ja talttaa helojen tangoille urat. Pöytälevy on nostettu pystyyn ja urat on sahattu pitkällä pistosahanterällä. Lopuksi levy asetetaan vaakaan ja urat työstetään auki kapealla taltalla.

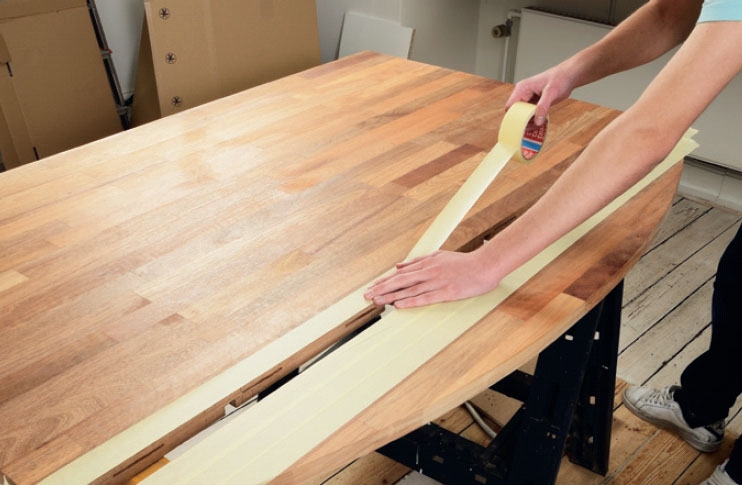

Ennen kuin levyt kootaan, levyn pinta suojataan maalarinteipillä. Se estää liimaa tunkeutumasta levyn näkyvälle pinnalle.

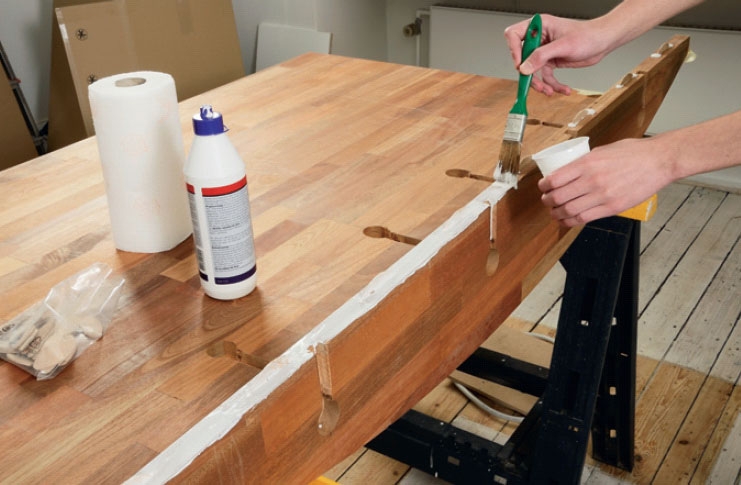

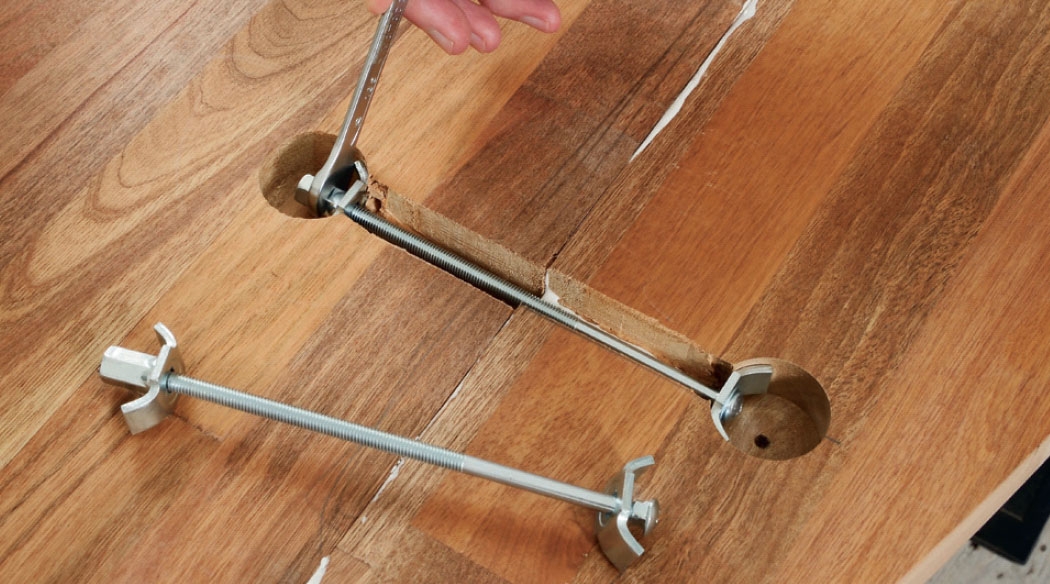

Sivele liimaa liimapinnalle ja jyrsittyihin kohtiin. Työnnä lamellit uriin. Paina kahta levyä yhteen, asenna liitoshelat (Q) ja kiristä helat. Pyyhi ylipursuava liima pois.

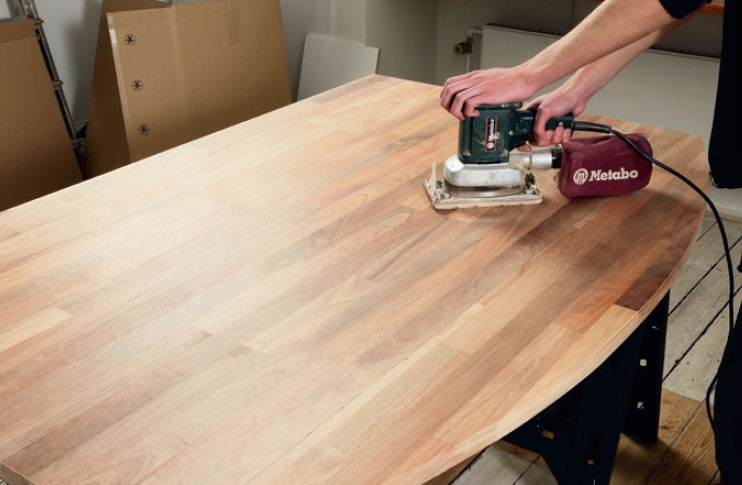

Poista teippi. Kun liima on kuivunut, hio pinta huolellisesti. Esimerkissä käytetään hiomapaperin karkeutta 180.

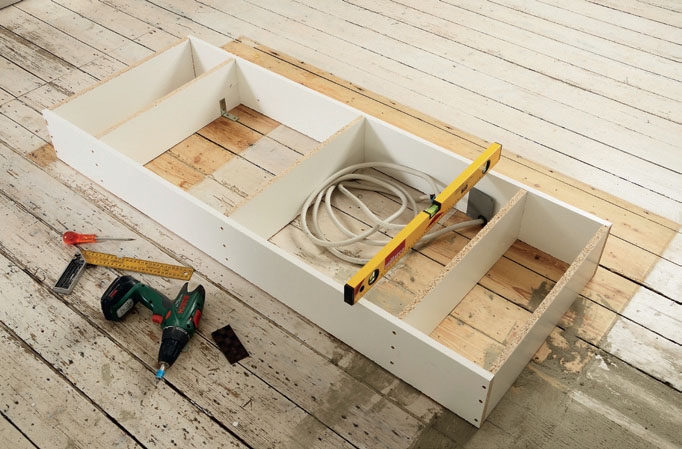

Sokkeli rakennetaan melamiini-levystä. Osat yhdistetään 4 x 40 mm ruuveilla ja kiinnitetään lattiaan pienillä kulmaraudoilla. Varmista, että sokkeli tulee vaateriin, jotta seuraavat työt sujuvat hyvin.

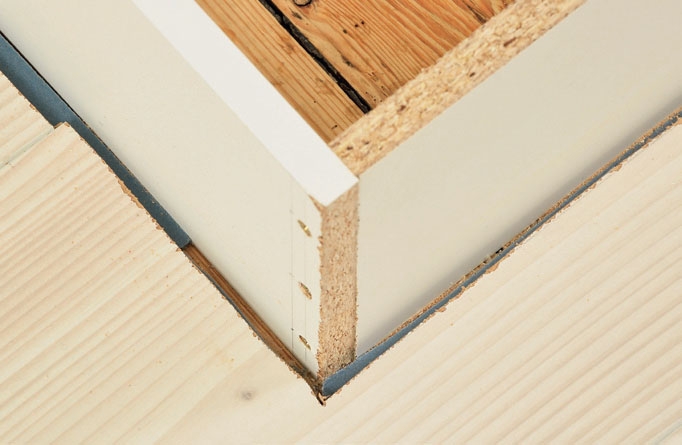

Sokkelin ja lattiapäällysteen väliin pitää jäädä 10 mm rakoa. Näin kelluva lattia pystyy elämään. Jos latttia on kiinteä, saarekkeen voi rakentaa suoraan lattialle.

Sokkelin sisäpuolelle kiinnitetään neljä tukilistaa (P). Niillä varmis-tetaan, että keittiöelementit saadaan ruuvattua johonkin kiinni.

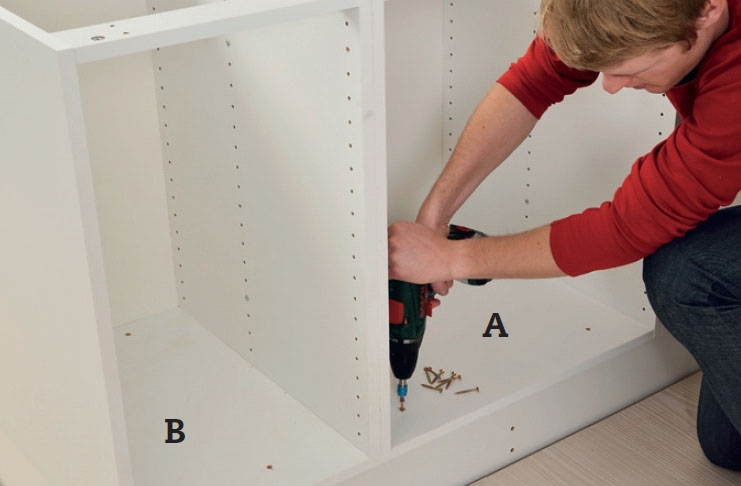

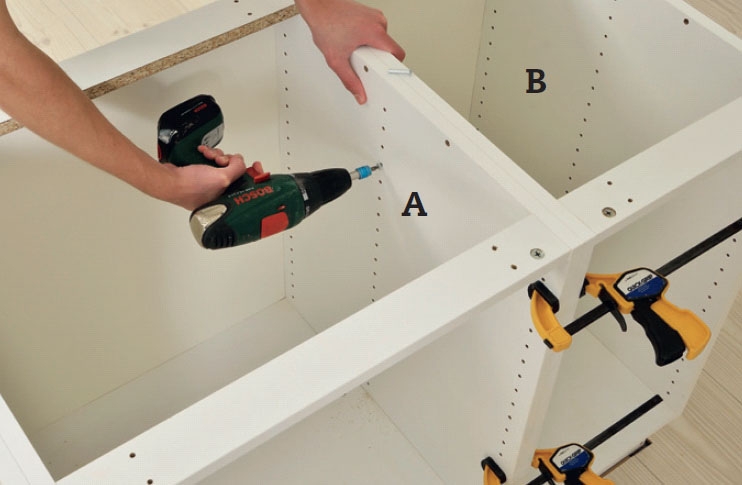

Aseta kolme kaappia (A ja B) paikalleen sokkelin päälle ja ruuvaa ne yhteen. Jos kaappien mukana tuli kokoamisruuvit, käytä niitä tai kytke kaapit yhteen 4 x 35 mm ruuveilla.

Kiinnitä kaapit (A ja B) sokkeliin 4 x 40 mm ruuveilla. Ruuvaa ne kaapinpohjien läpi tukilistaan.

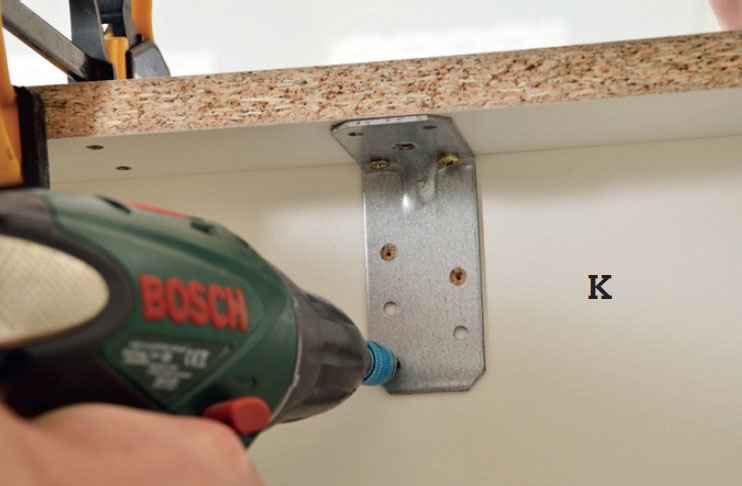

Kiinnitä taustalevy (K) sokkeliin 4 x 35 mm ruuveilla. Kaapin yläosaan kiinnitetään pari kulmarautaa. Ne ruuvataan kaapin taustaverhoilun läpi taustalevyyn (K).

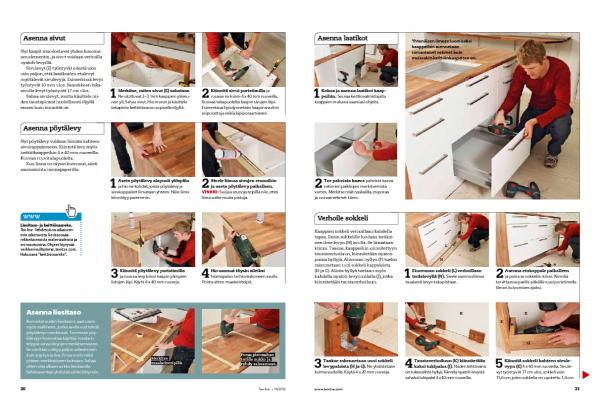

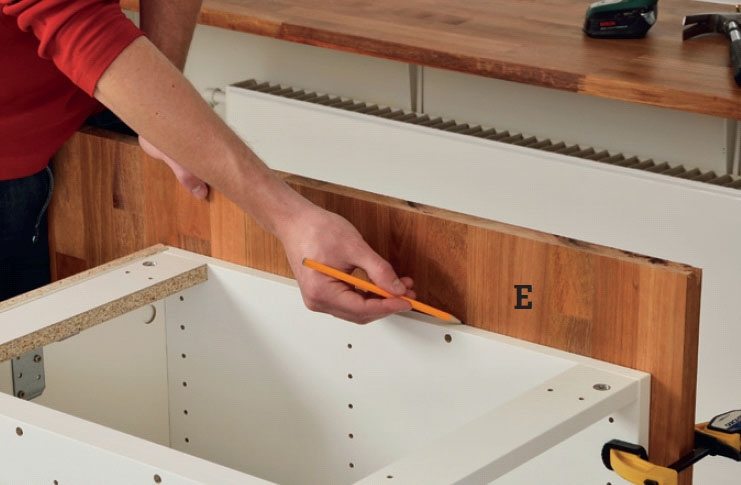

Merkitse, miten sivut (E) sahataan Ne ulottuvat 2-3 mm kaappien yläreu-nan yli. Sahaa sivut. Hio reunat ja käsittele takapinta keittiötasoon sopivalla öljyllä.

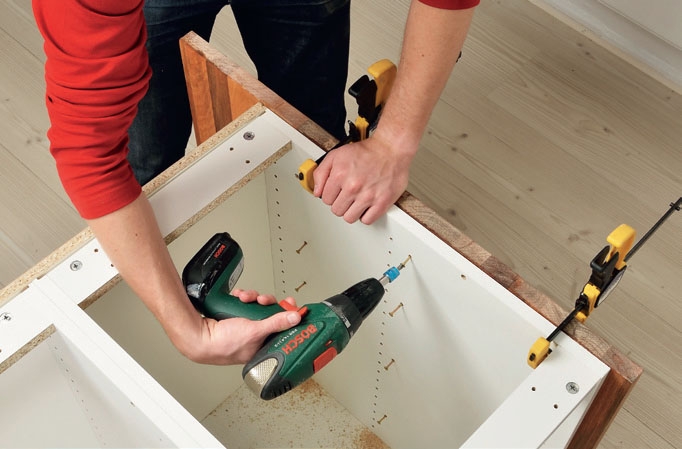

Kiinnitä sivut puristimilla ja ruuvaa ne kiinni 4 x 40 mm ruuveilla. Ruuvaa takapuolelta kaapin sivujen läpi. Esimerkissä hyödynnetään kaapinsivuihin esiporattuja reikiä läpiporaamiseen.

Aseta pöytälevy alapuoli ylöspäin ja hio ne kohdat, joista pöytälevy ja sivukappaleet liimataan yhteen. Näin liima kiinnittyy paremmin.

Sivele liimaa sivujen reunoihin ja aseta pöytälevy paikalleen.

VINKKI: Suojaa reunoja teipillä niin, ettei liima sotke muita pintoja.

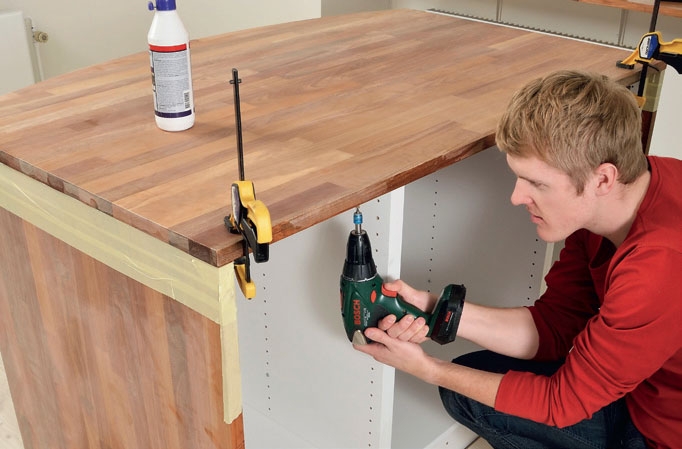

Kiinnitä pöytälevy puristimilla ja ruuvaa levy kiinni kaapin ylimpien listojen läpi. Käytä 4 x 40 mm ruuveja.

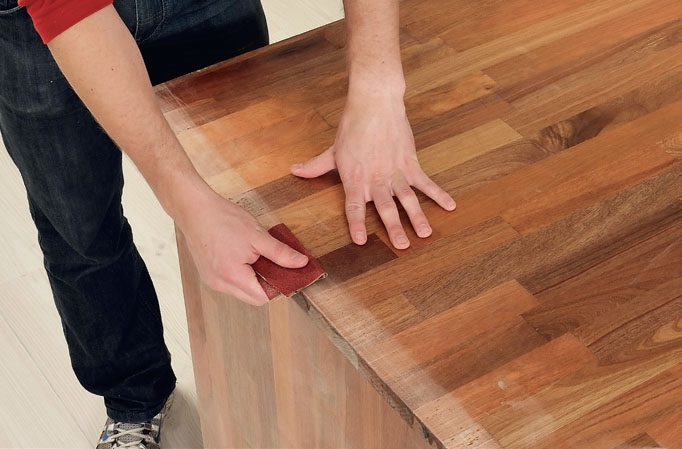

Hio saumat täysin sileiksi hiomapalan tai hiomakoneen avulla. Poista sitten maalarinteipit.

Merkitse maalarinteipillä.

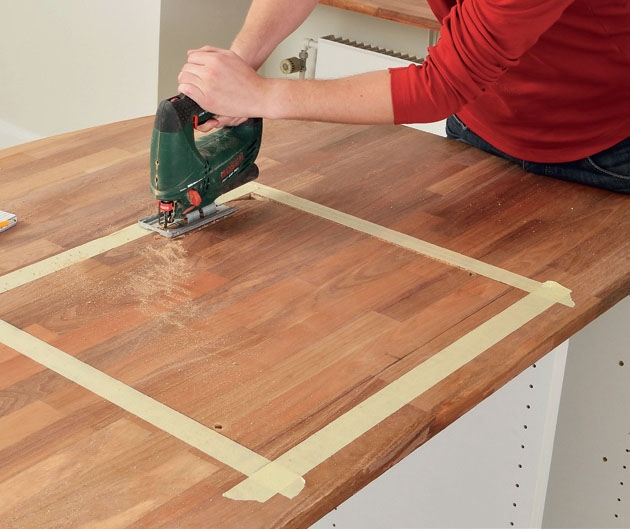

Poraa pistosahan terälle aukko ja ryhdy sahaamaan.

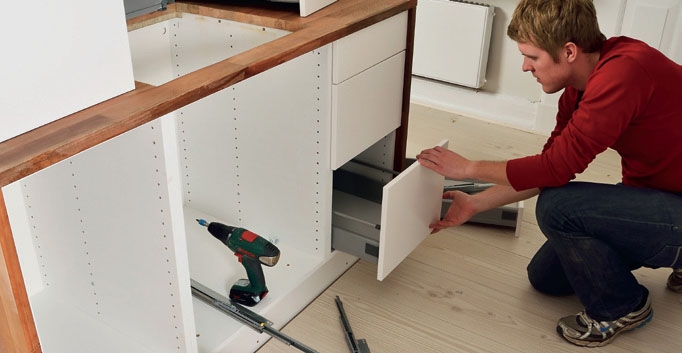

Kokoa ja asenna laatikot kaap-peihin. Seuraa keittiövalmistajalta kaappien mukana saamiasi ohjeita.

Tee pahvista kaava pahvista kaava vetimien paikkojen merkitsemistä varten. Merkitse reiät naskalilla, esiporaa ja ruuvaa vetimet kiinni.

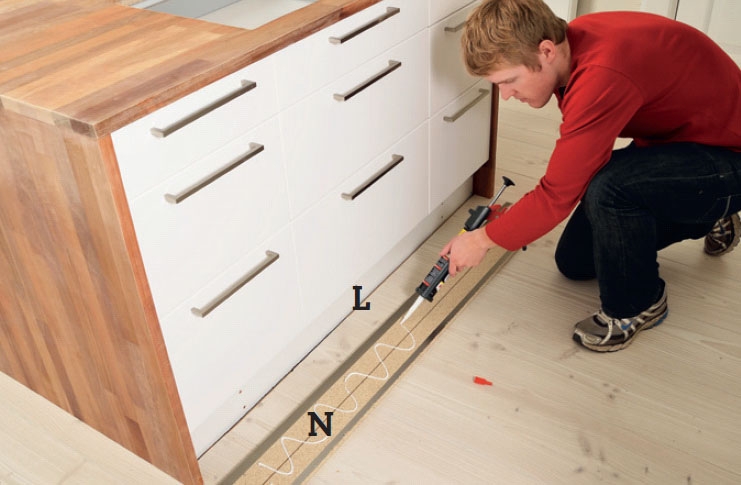

Etureunan sokkeli (L) verhoillaan teräslevyllä (N). Sivele asennusliimaa tasaisesti levyn takapintaan.

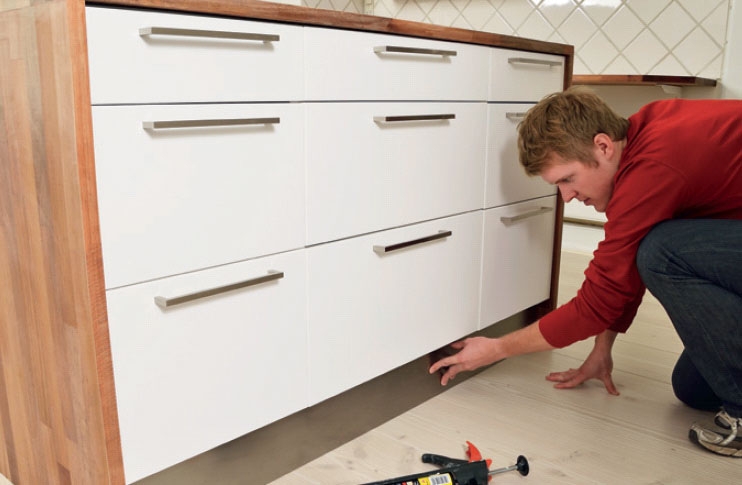

Asenna etukappale paikalleen ja paina se sokkeliin kiinni. Kiinnitä tarvittaessa parilla pitkällä ruuvipuristimella liiman kuivumisen ajaksi.

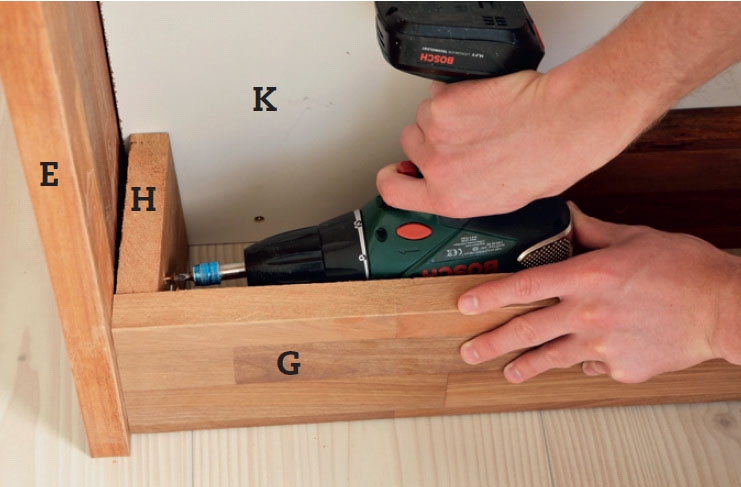

Taakse rakennetaan uusi sokkeli levypaloista (H ja G). Ne yhdistetään kulmaraudoilla. Käytä 4 x 20 mm ruuveja.

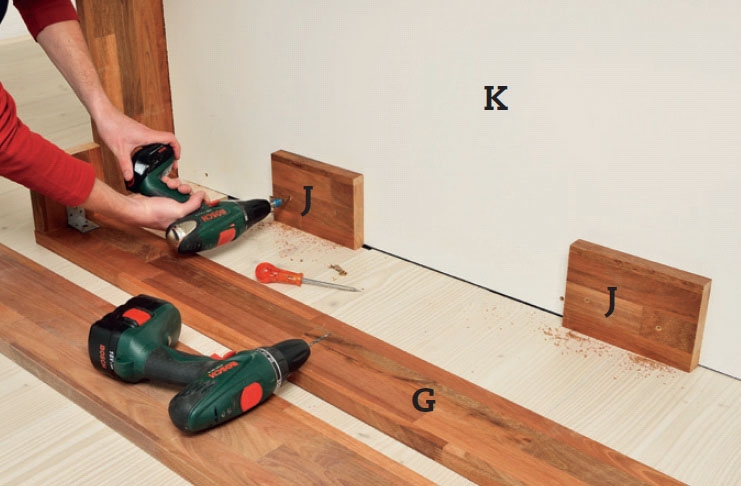

Taustaverhoiluun (K) kiinnitetään kaksi tukipalaa (J). Niiden tehtävänä on tukea alinta hyllyä. Kiinnitä nyatoh-levystä sahatut tukipalat 4 x 40 mm ruuveilla.

Kiinnitä sokkeli kahteen sivule-vyyn (E) 4 x 40 mm ruuveilla. Sivule-vyt työntyvät 17 cm ulos, sokkeli vain 15,6 cm, joten sokkelia on upotettu 1,4 cm.

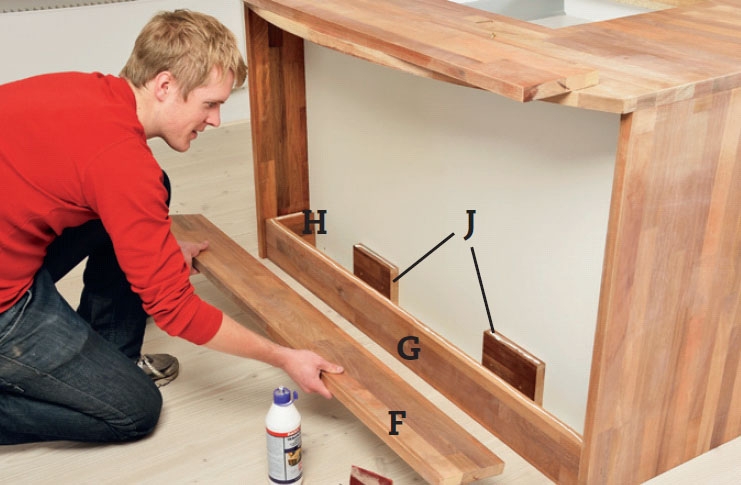

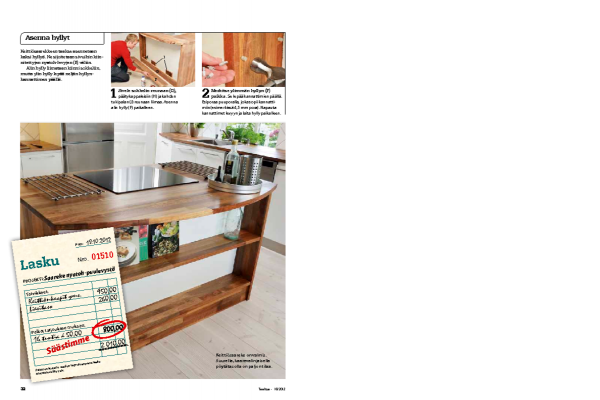

Sivele sokkelin reunaan (G), päätykappaleisiin (H) ja kahden tukipalan (J) reunaan liimaa. Asenna alin hylly (F) paikalleen.

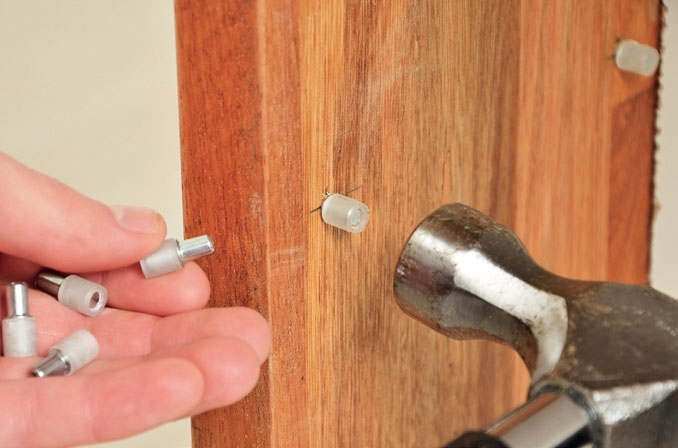

Merkitse ylimmän hyllyn (F) paikka. Se lepää kannattimien päällä. Esiporaa puuporalla, joka sopii kannatti-miin (esimerkissä 4,5 mm pora). Napauta kannattimet levyyn ja laita hylly paikalleen.
