Johdanto
Ohjeet
01

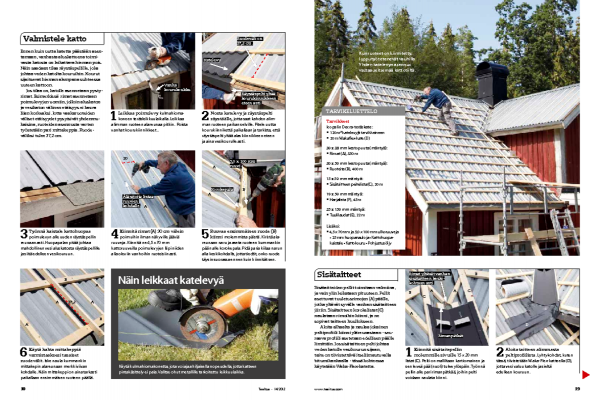

Valmistele katto
6
Vaihe
Ennen kuin uutta katetta päästään asen-tamaan, vanhasta aluskatteena toimivasta katosta on leikattava hieman pois. Näin saadaan tilaa räystäspellille, joka johtaa veden katolta kouruihin. Kourut sijaitsevat hieman alempana suhteessa uuteen kattoon.

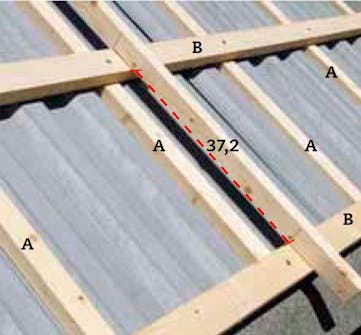

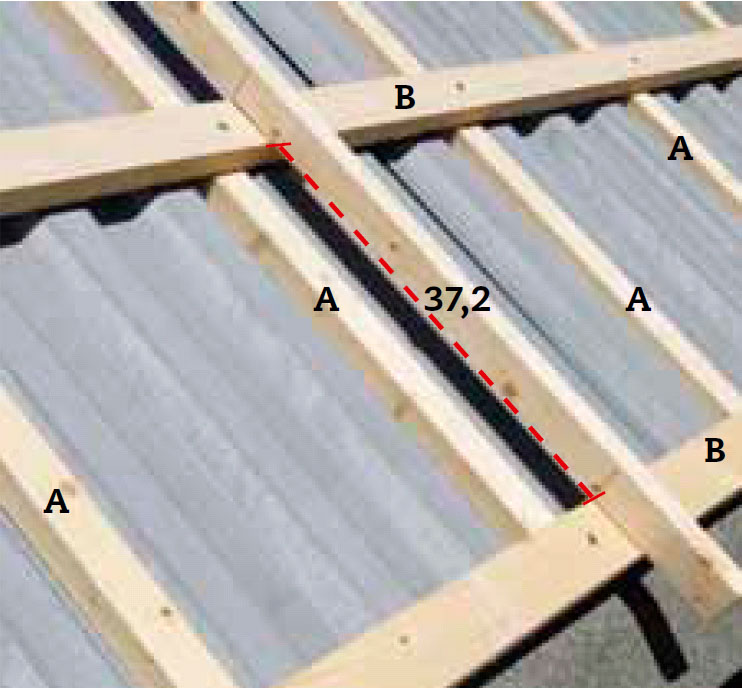

Jos tilaa on, katolle asennetaan pysty-rimat. Esimerkissä rimat asennetaan poimulevyjen uomiin, jolloin aluskaton ja vesikaton välinen etäisyys ei kasva liian korkeaksi. Jotta vaakaruoteiden väliset etäisyydet pysyisivät yhdenmu-kaisina, ruoteiden asennusta varten työstetään pari mittakeppia. Ruode-väliksi tulee 37,2 cm.

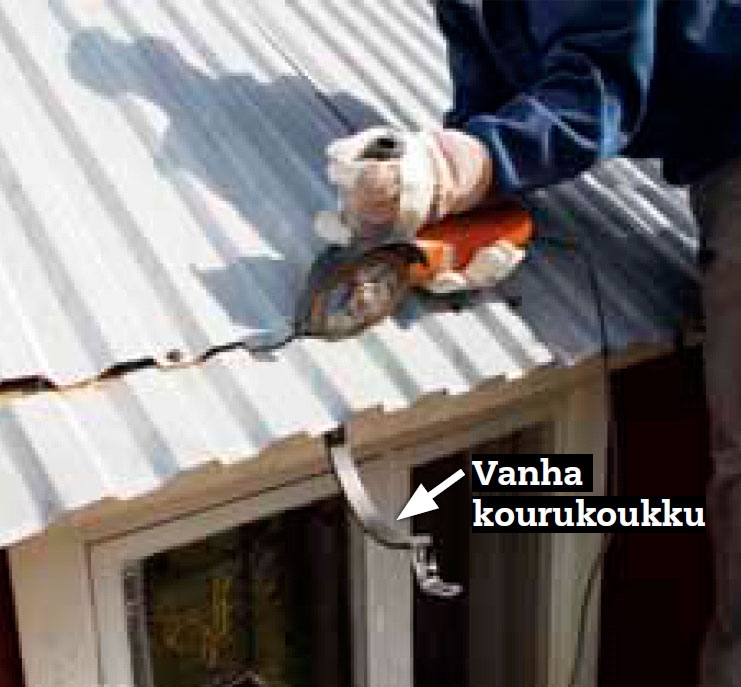

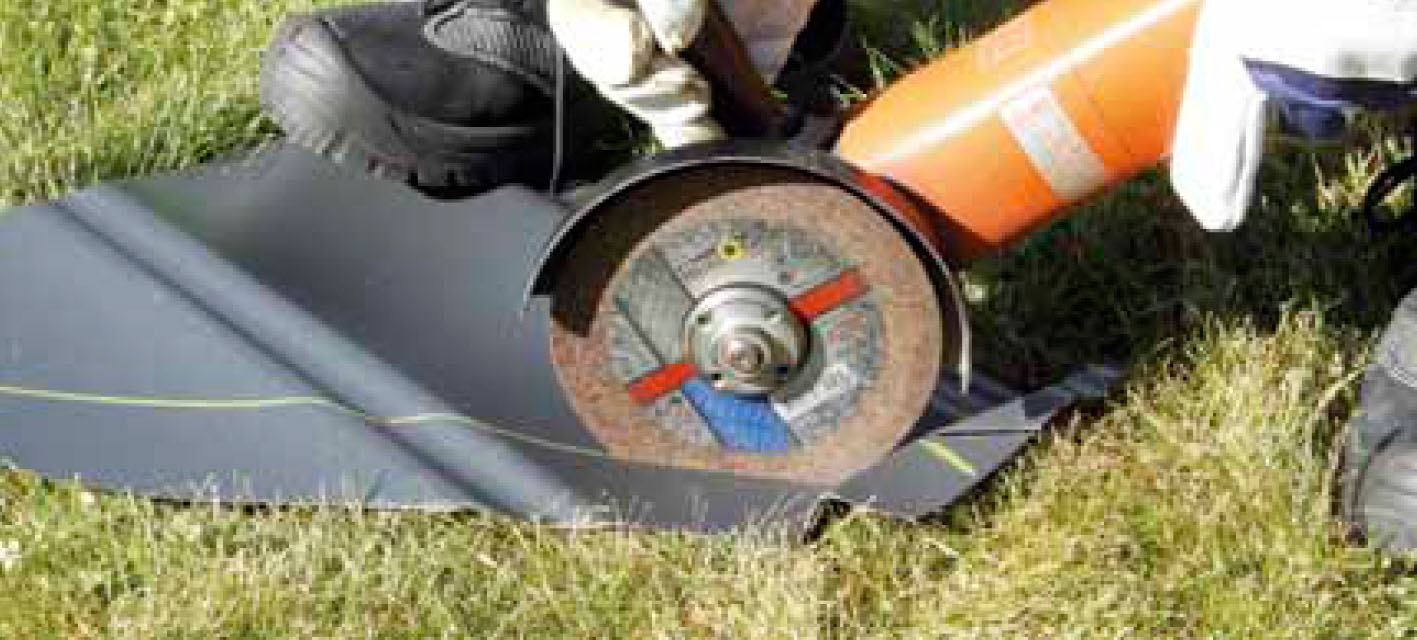

Leikkaa poimulevy kulmahioma-koneen teräsleikkuulaikalla. Leikkaa alimman ruoteen alareunaa pitkin. Poista vanhat kourukiinnikkeet..

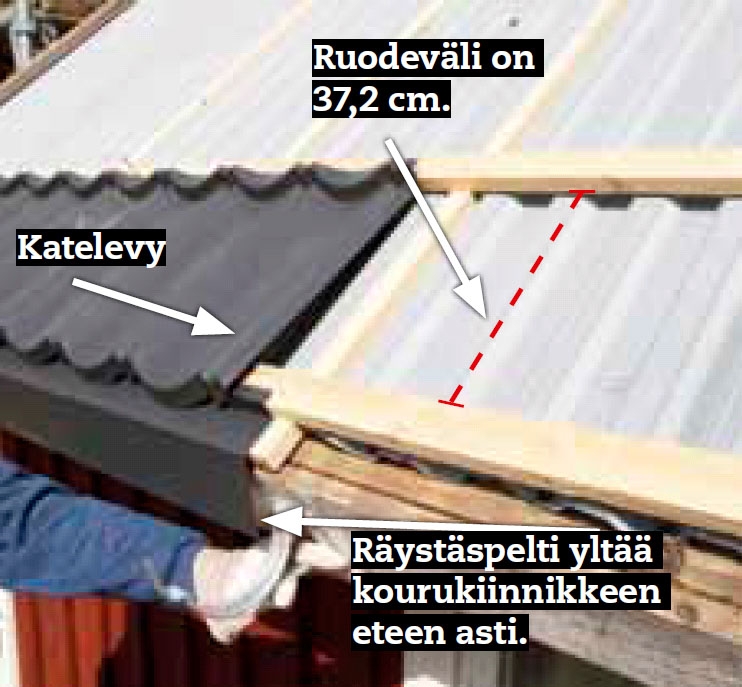

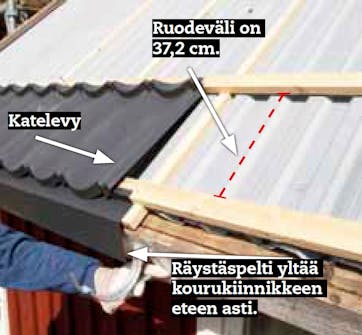

Nosta katelevy ja räystäspelti räystäälle, jotta saat kahden alim-man ruoteen paikan selville. Pitele uutta kourukiinnikettä paikallaan ja tarkista, että räystäspelti yltää alas kiinnikkeen eteen ja aina vesikourulle asti.

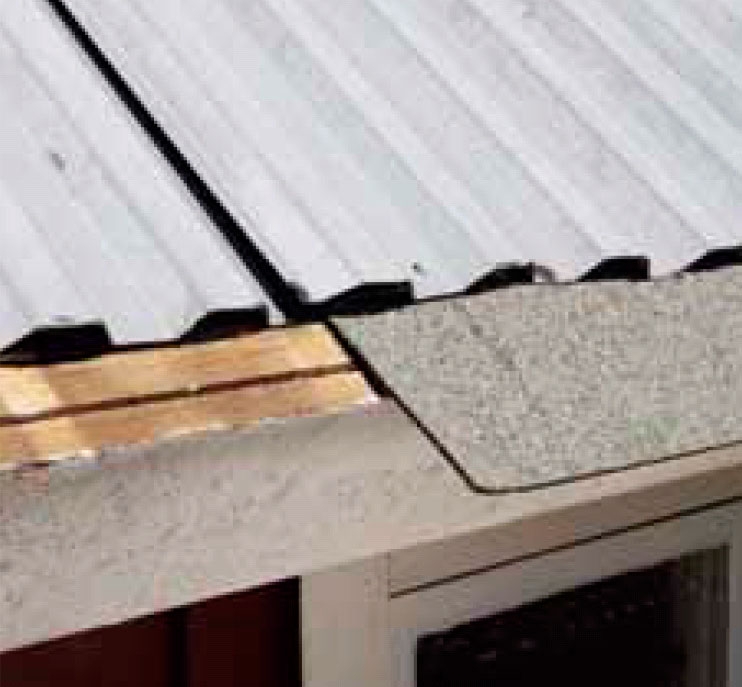

Työnnä kaistale kattohuopaa poimulevyn alle uuden räystäspellin reunaan asti. Huopapalan pitää johtaa mahdollinen vesi aluskatosta räystäspellille ja siitä edelleen vesikouruun.

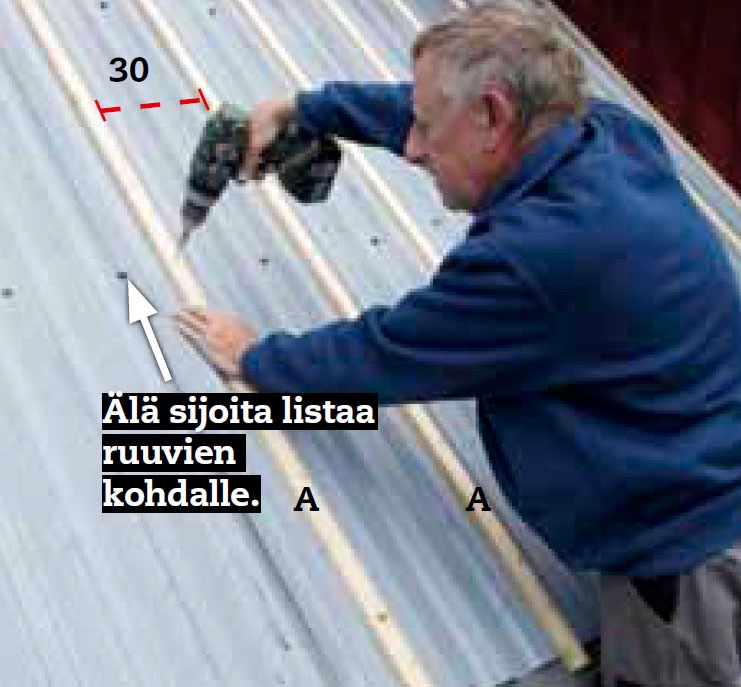

Kiinnitä rimat (a) 30 cm välein poimuihin ilman näkyville jääviä ruuveja. Kiinnitä ne 4,5 x 70 mm kattoruuveilla poimulevyjen läpi niiden alla oleviin vanhoihin ruoteisiin asti.
Ruuvaa ensimmäinen ruode (B) kiinni molemmista päistä. Kiristä ala-reunaan naru ja aseta ruoteen kummankin pään alle korokepala. Pidä paria kiilaa narun alla keskikohdalla, jotta tiedät, onko ruode täysin suorassa ennen kuin kiinnität sen.
02
Sisätaitteet
2
Vaihe

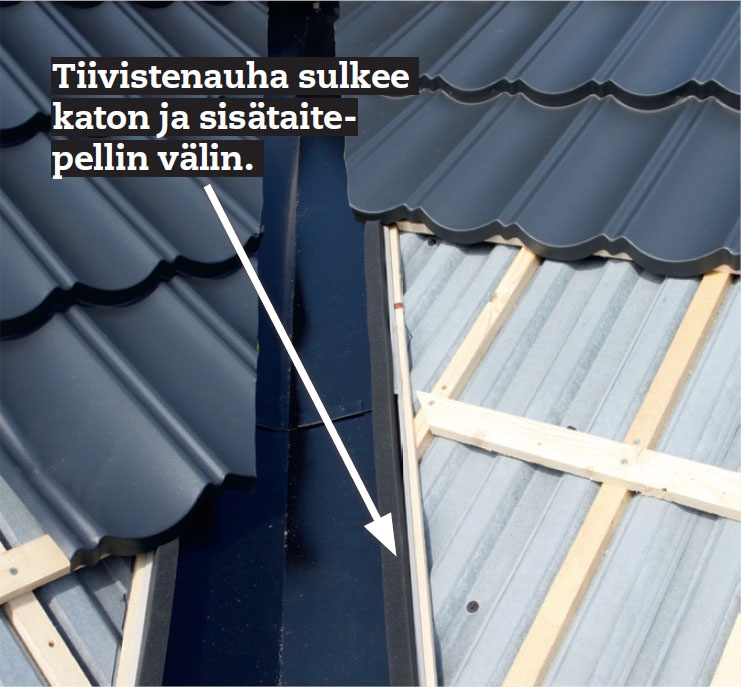

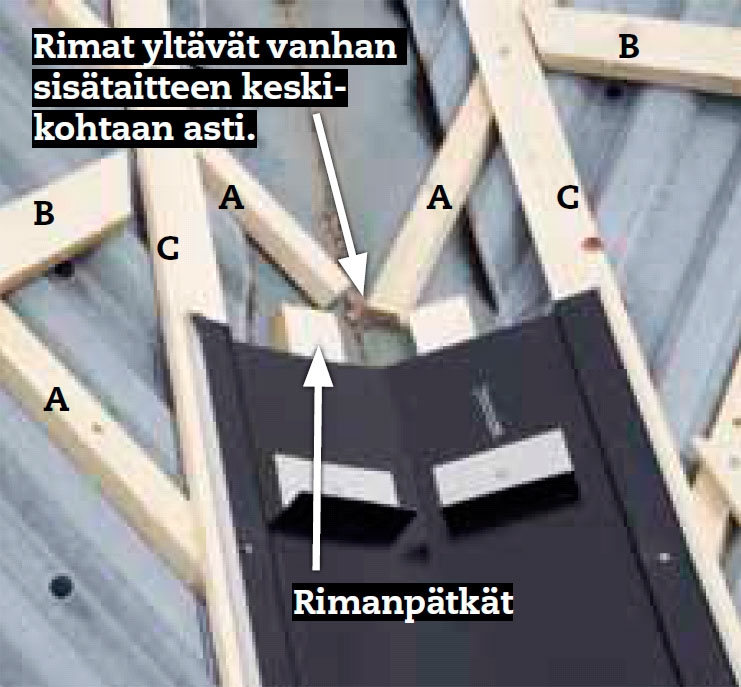

Sisätaitteiden pellit toimitaan valmiina, ja vain ylin leikataan pituuteen. Pellit asettuvat tuuletusrimojen (A) päälle, jotka yltävät syvälle vanhan sisätaitteen jiiriin. Sisätaitteen korokelistat (C) naulataan rimoihin kiinni, ja ne sopivat taitteen huullokseen.

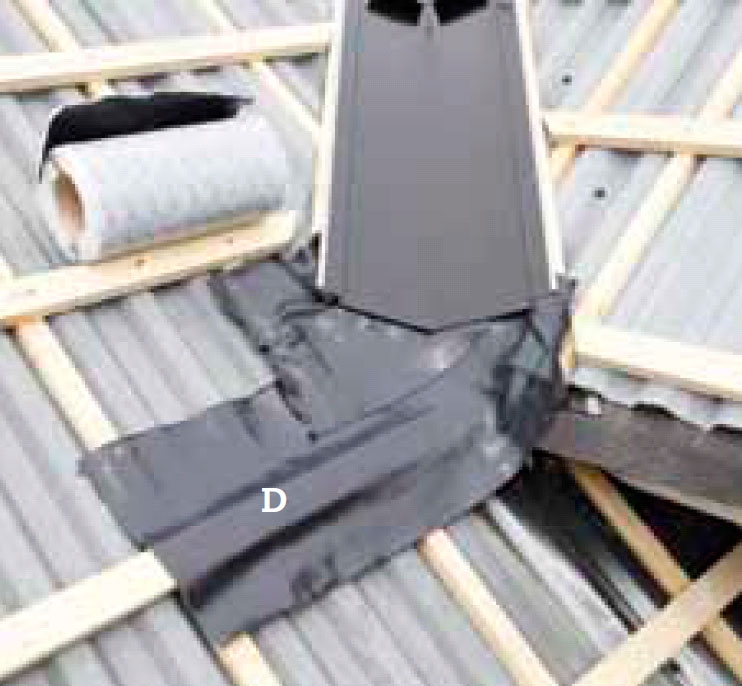

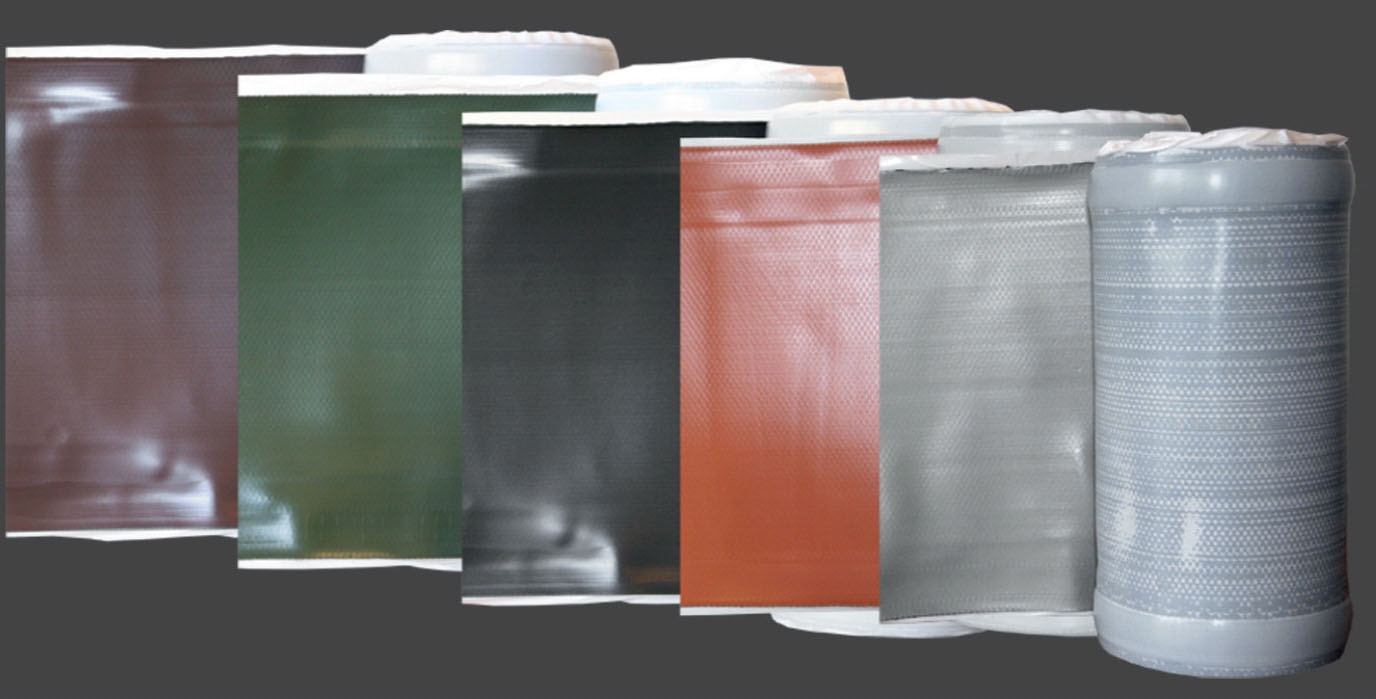

Aloita alhaalta ja naulaa jokainen peltiprofiili kiinni yläreunastaan - seu-raava profiili asetetaan edellisen päälle limittäin. Jos sisätaitteen pelti johtaa veden katolle vesikourun sijaan, taite on tiivistettävä itseliimautuvalla bitumikankaalla - tässä kohteessa käytetään Waka-Flex-katetta.
Kiinnitä sisätaitepellin molemmille sivuille 15 x 20 mm listat (C). Pelti on malliltaan kartiomainen ja sen leveä pää (nuoli) tulee ylöspäin. Työnnä pellin alle pari rimanpätkää, joihin pelti voidaan naulata kiinni.
03

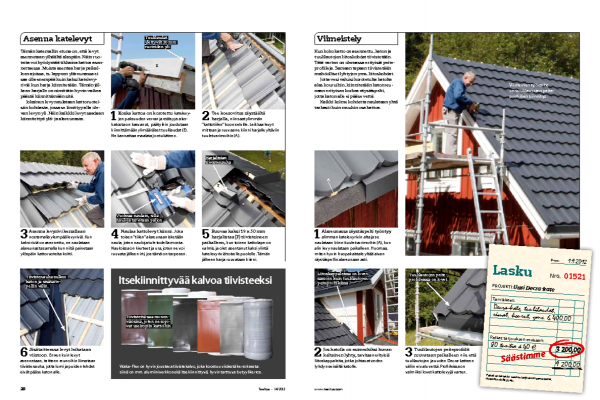

Asenna katelevyt
6
Vaihe

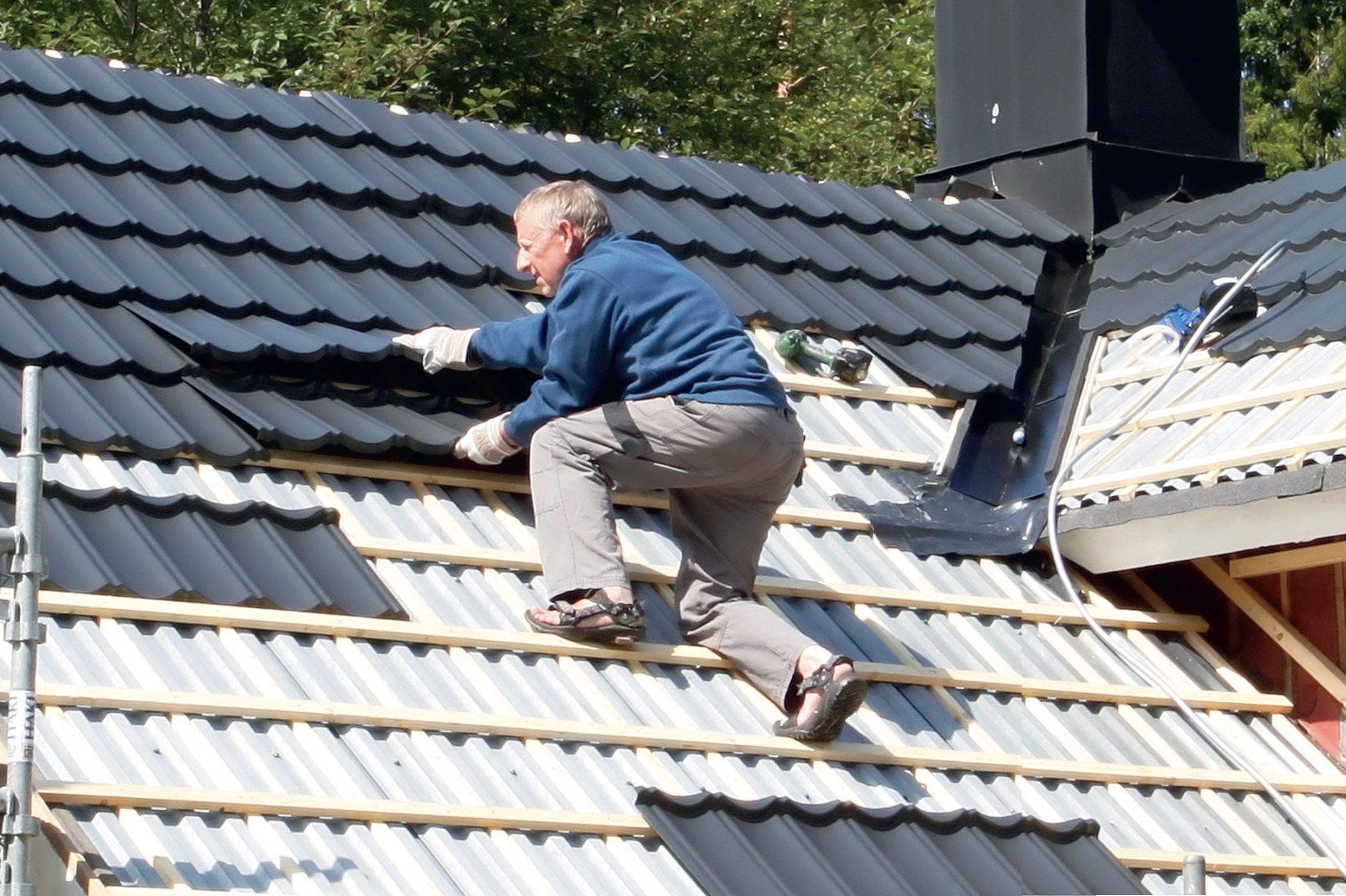

Tämän katemallin etuna on, että levyt asennetaan ylhäältä alaspäin. Näin ruo-teita voi hyödyntää tikkaina kattoa asen-nettaessa. Muista asentaa harja paikal-leen ajoissa, ts. lappeen yläreunassa ei saa olla enempää kuin kaksi katelevy-riviä kun harja kiinnitetään. Tämän jäl-keen harjalle on nimittäin hyvin vaikea päästä kiinnittämään sitä.
Jokainen levy naulataan kattoruotei-siin kohdasta, jossa se limittyy alla olevan levyn yli. Näin kaikkki levyt saadaan kiinnitettyä ylä- ja alareunasta.

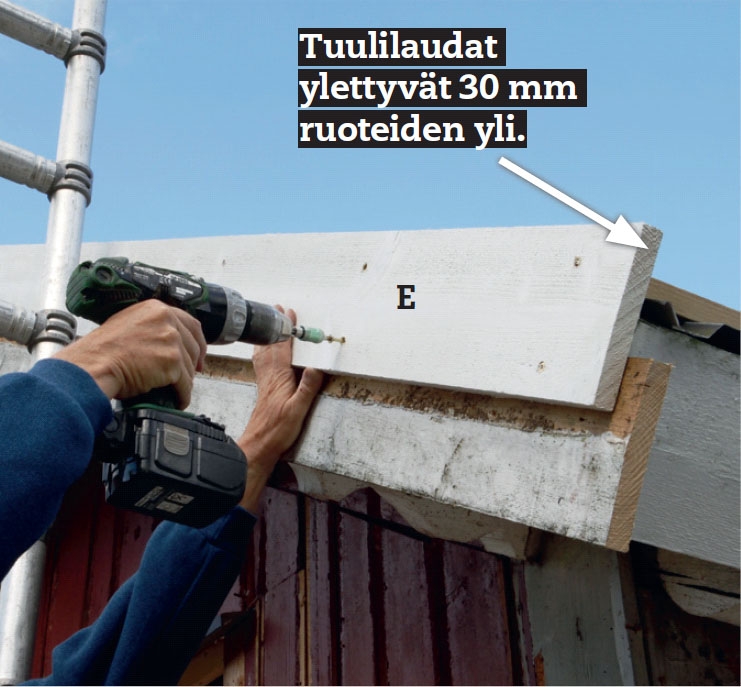

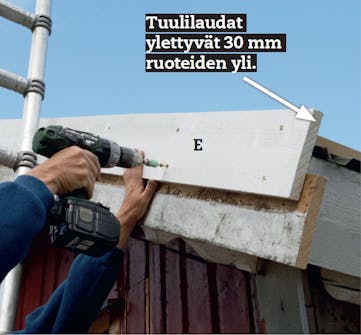

Koska kattoa on korotettu katelevy-jen paksuuden verran ja etäisyys aluskatosta on kasvanut, päätyihin joudutaan kiinnittämään ylimääräiset tuulilaudat (E). Ne kannattaa maalata jo etukäteen.

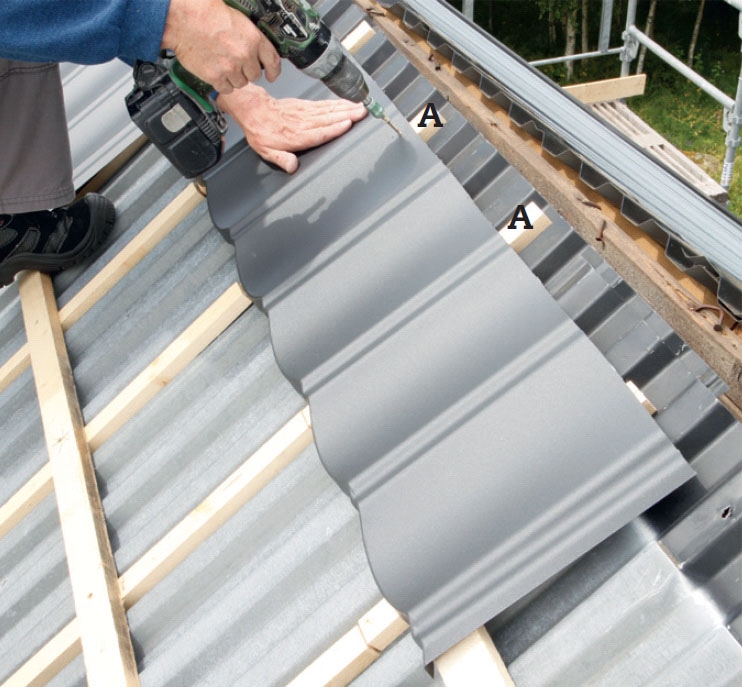

Tee koesovitus räystäältä harjalla, niin saat ylimmän ”kattotiilen” koon selville. Leikkaa levyt mittaan ja ruuvaa ne kiinni harjalle yltäviin tuuletusrimoihin (A).
Asenna levyrivi kerrallaan nostamalla ylempää levyriviä. Kun kaksi riviä on asennettu, ne naulataan alareunasta samalla kun niitä painetaan ylöspäin kattoruoteita kohti.
Naulaa kattolevyt kiinni. Joka toisen ”tiilen” alareunaan isketään naula, joten nauloja tule todella monta. Nauloissa on kierteet ja ura, joten ne voi ruuvata jälleen irti, jos tämä on tarpeeen.

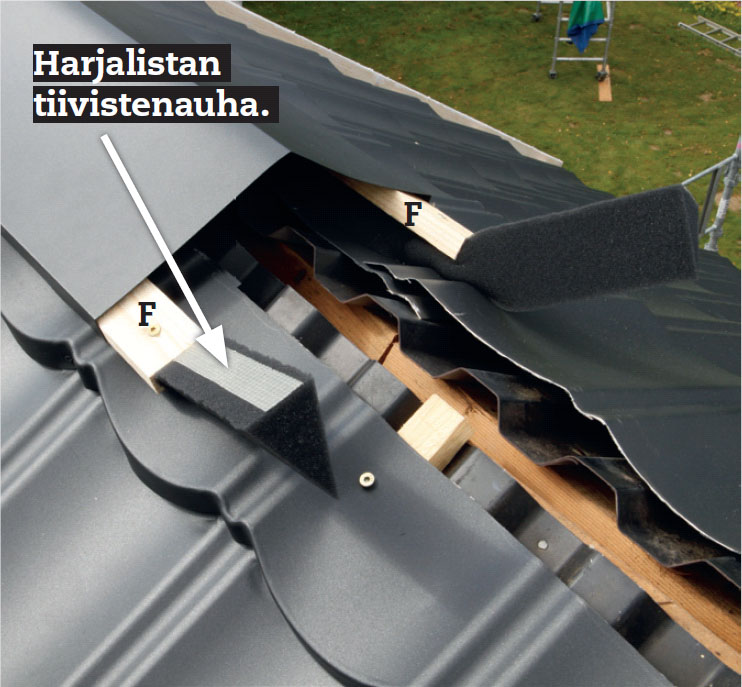

Ruuvaa kaksi 19 x 50 mm harjalistaa (F) tiivisteineen paikalleen, kun toinen kattolape on valmis, ja olet asentanut kaksi ylintä katelevyriviä toiselle puolelle. Tämän jälkeen harja ruuvataan kiinni.
04
Viimeistely
3
Vaihe

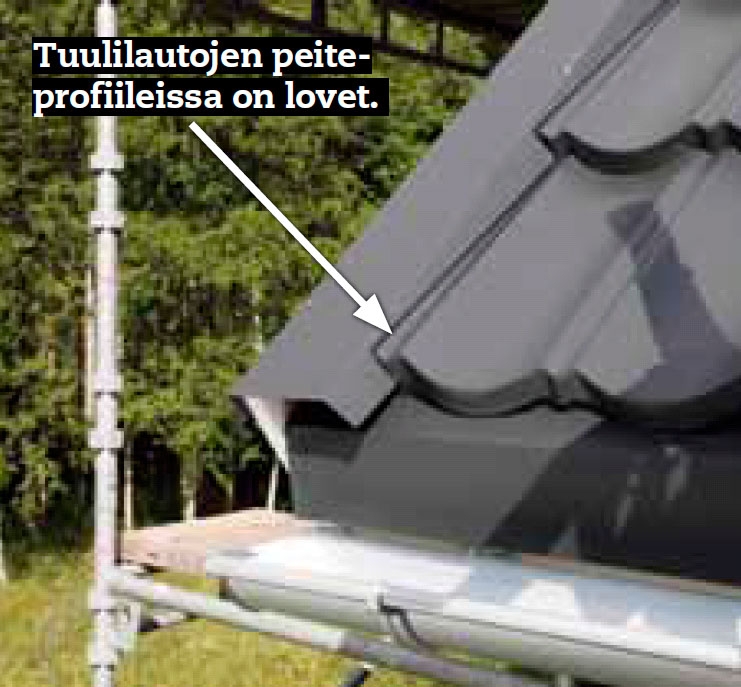

Kun koko katto on asennettu, katon ja tuulilautojen liitoskohdat tiivistetään. Tätä varten on olemassa erityisiä peiteprofiileja. Samaan tapaan tiivistetään mahdolliset lyhtyjen yms. liitoskohdat.
Jotta vesi valuisi korotetulta katolta alas kouruihin, kiinnitetään katonreu-naan erityisen korkea räystäspelti, jotta katon alle ei pääse vettä.
Kaikki kolme kohdetta naulataan yhtä tarkasti kuin muukin osa kattoa.

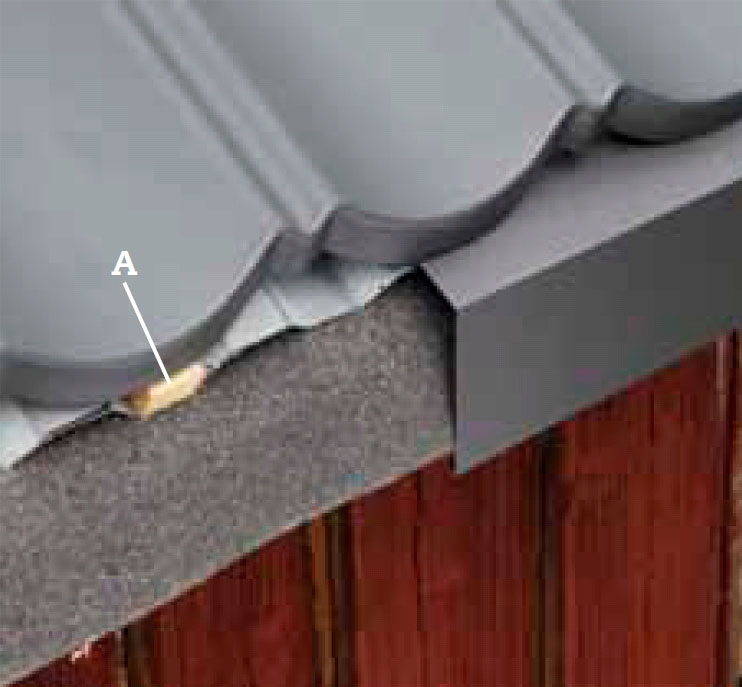

Alareunassa räystäspelti työntyy alimman katelevyrivin alta ja se naulataan kiinni tuuletusrimoihin (A), kun alin levy naulataan paikalleen. Huomaa, miten hyvin huopakaistale yltää aivan räystäspellin alareunaan asti.

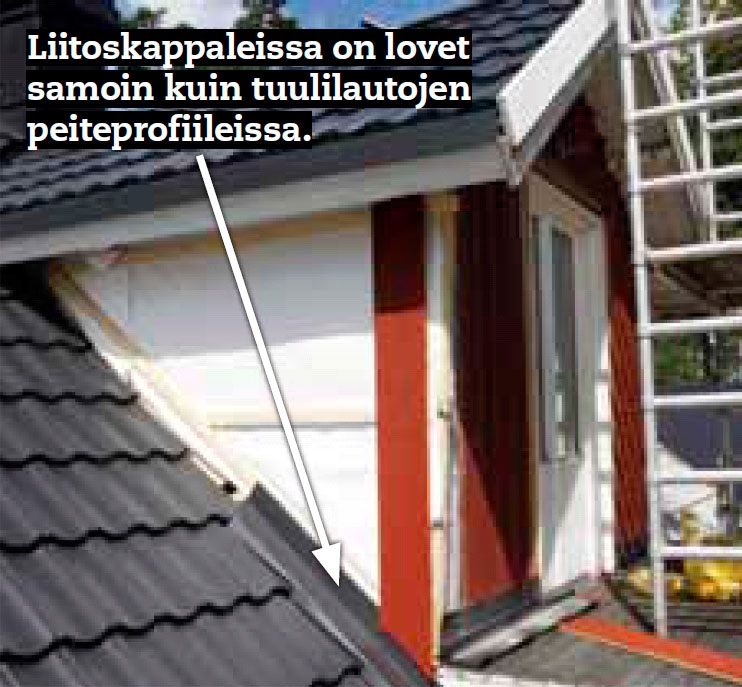

Jos katolla on esimerkiksi kuvan kaltainen lyhty, tarvitaan erityisiä liitoskappaleita, jotka johtavat veden lyhdyn seinältä katolle.
Materiaalit
Icopalin Decra-teräskate:
• 120 m2 katelevyjä tarvikkeineen
• 20 m Wakaflex-kate (D)
30 x 38 mm kestopuuta (mäntyä):
• Rimat (A), 350 m
30 x 50 mm kestopuuta (mäntyä):
• Ruoteita (B), 400 m
15 x 50 mm mäntyä:
• Sisätaitteen peitelista (C), 20 m
19 x 50 mm mäntyä:
• Harjalista (F), 45 m
25 x 150 mm mäntyä:
• Tuulilaudat (E), 22 m
Lisäksi:
• 4,5 x 70 mm ja 5,0 x 100 mm ulkoruuveja
• 25 mm huopanauloja
• Kattohuopakaistale
• Kattokouru
• Pohjustusöljy
Vie aikaa
Noin 2 viikkoa kahdelta työntekijältä/120 m2, jos aiempaa kokemusta ei ole.
Hinta
Noin 6 400 € / 120 m2.
Vaikeusaste
Ruoteet on asennettava tarkasti, sen jälkeen työ sujuu nopeasti ja ongelmitta.
