Halpaa sähköä aurinkokennokatolla

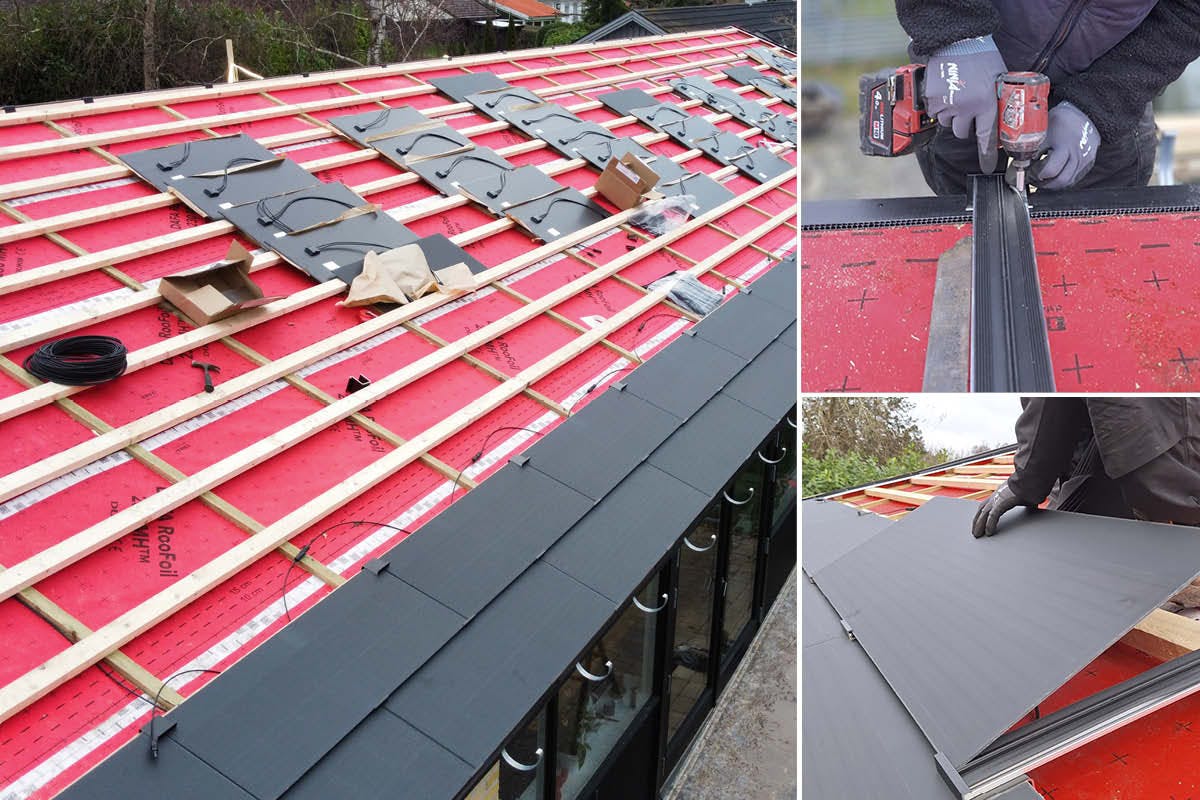

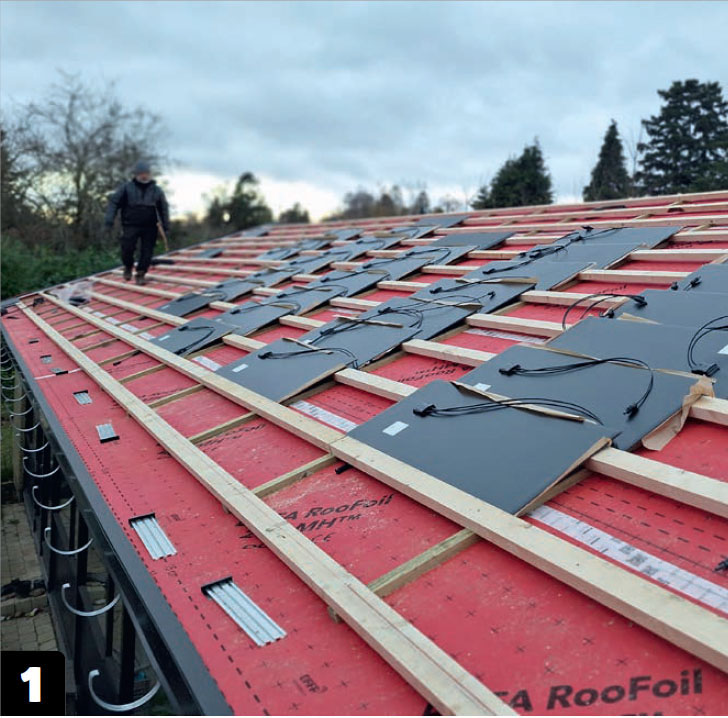

Aluskatteen pitää olla vesitiivis. Ruoteet asennetaan 38,5 sentin välein. Alin ruode kohdistetaan niin, että sen yläreuna on 44,5 sentin päässä räystäskourun keskikohdasta.

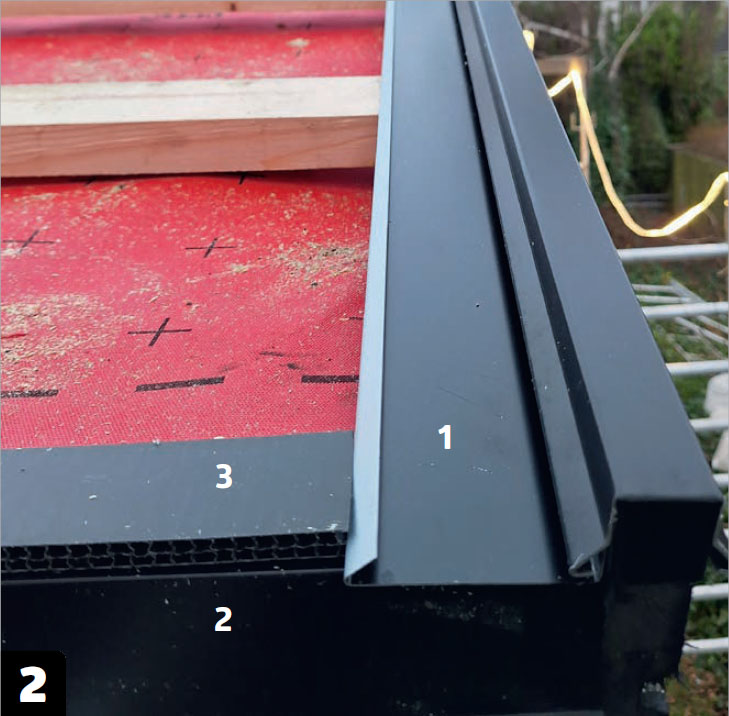

Päätyyn asennetaan päätykouru (1), alareunaan räystäspelti (2) ja tuuletuslista (3). Ruoteet työnnetään päätykourun alle kuten kuvassa. Räystäspellin pitää olla samalla tasolla ruoteiden kanssa.

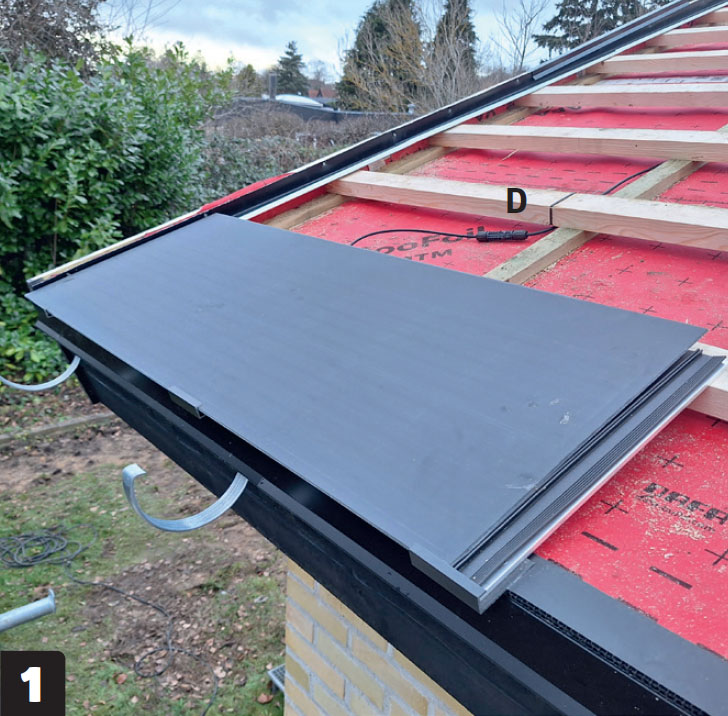

Aloita alhaalta. Voit valita asennussuunnan itse. Vedä johto (D) invertteriltä ensimmäiselle levylle harjan kautta. Älä liitä johtoa invertteriin vaan eristä se teipillä.

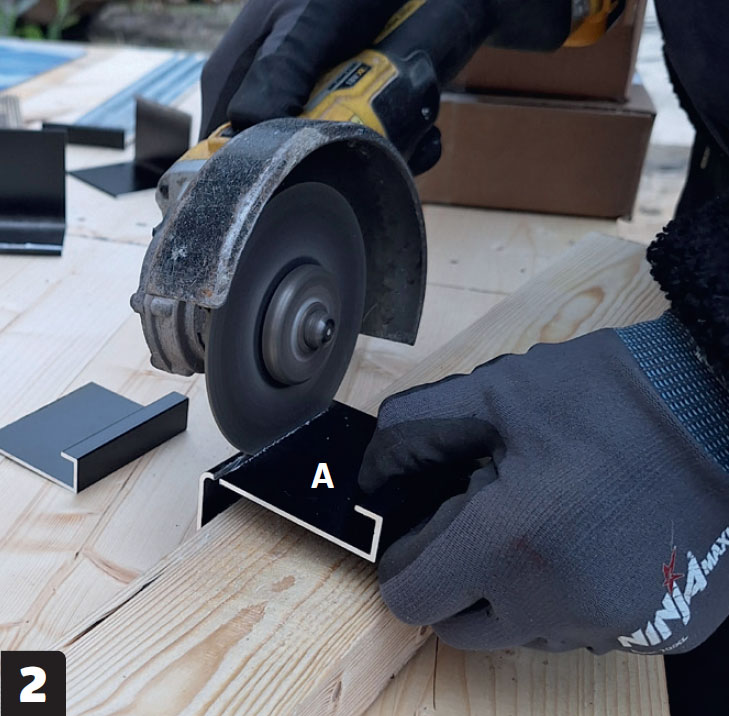

Asenna ruoteisiin T-kiinnikkeet (A), joita sanotaan myös koukuiksi. Lappeen ala reunassa ei ole ruodetta, joten alimman rivin kiinnikkeistä leikataan pois isompi koukku.

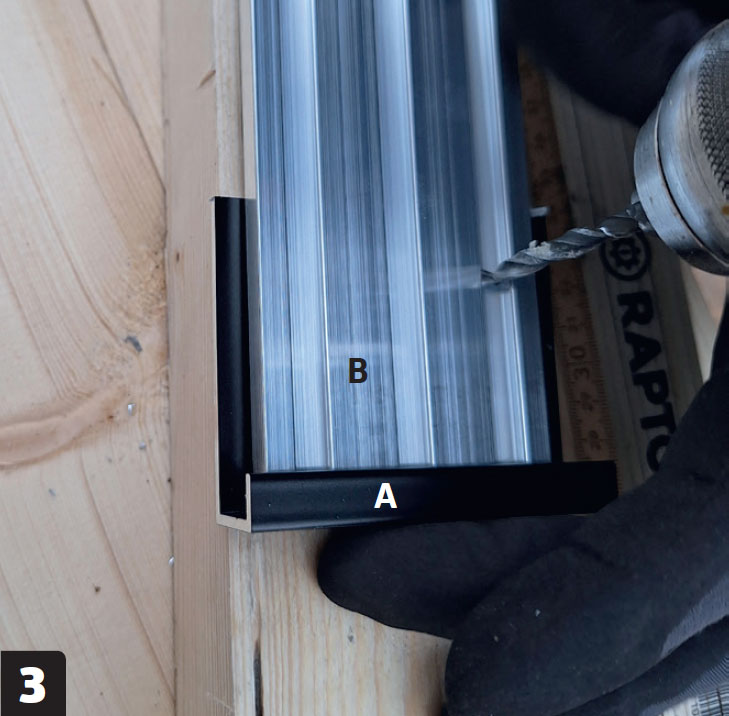

Poraa ruuveille reiät. Katon alareunassa ei ole ruodetta, joten alimmat T-koukut (A) ruuvataan kiinni tuuletuslistaan. Poraa koukkuun ja listaan (B) kaksi 3 millin reikää 1-2 sentin päähän yläreunasta.

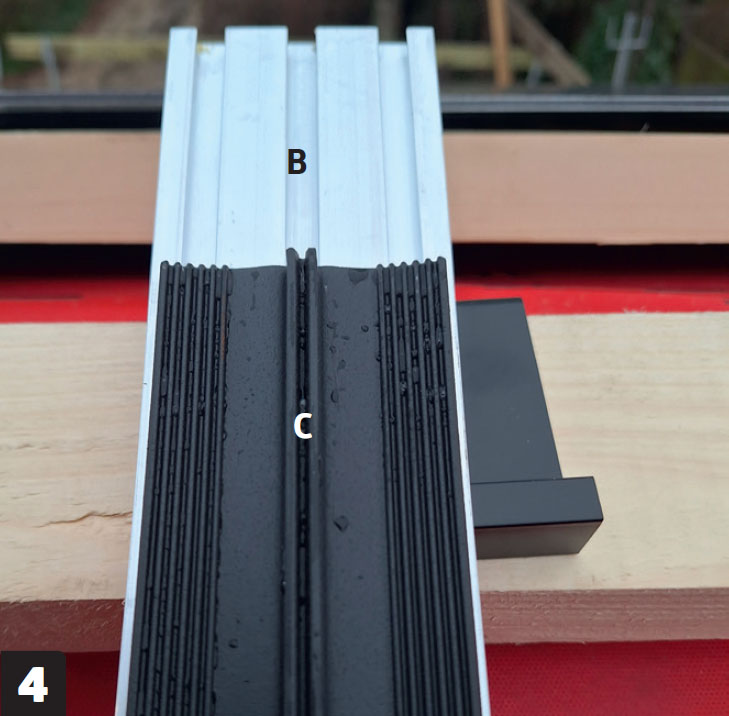

Asenna tiivisteet (C) metallilistoihin (B). Tiiviste kuuluu metallilistan keskiuraan. Jos tiivistettä on vaikea saada paikalleen, voit käyttää apuna tasoitusnestettä.

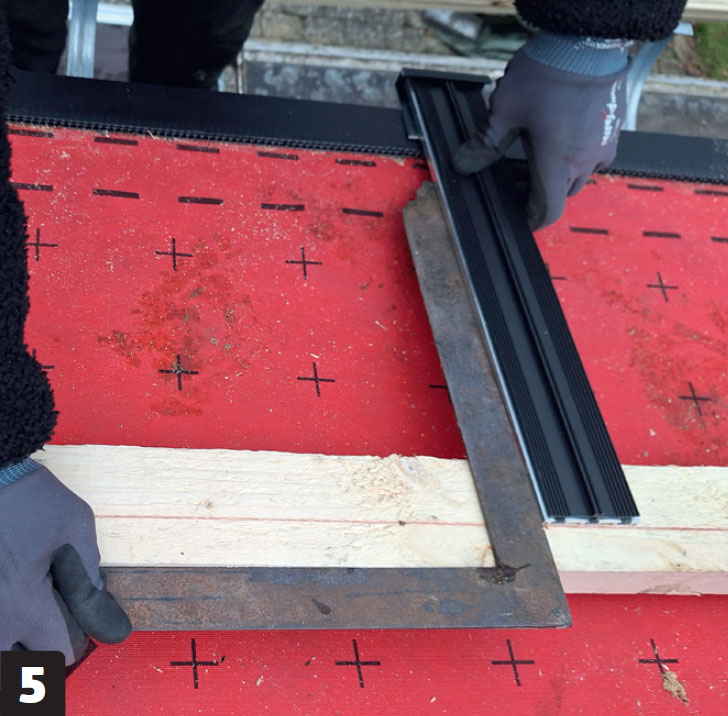

Listojen pitää olla kohtisuorassa ruoteisiin nähden ja täsmälleen samassa linjassa. Tee alimpaan ruoteeseen merkki värilangalla 41 sentin päähän katon alareunasta. Asenna lista suorakulman avulla.

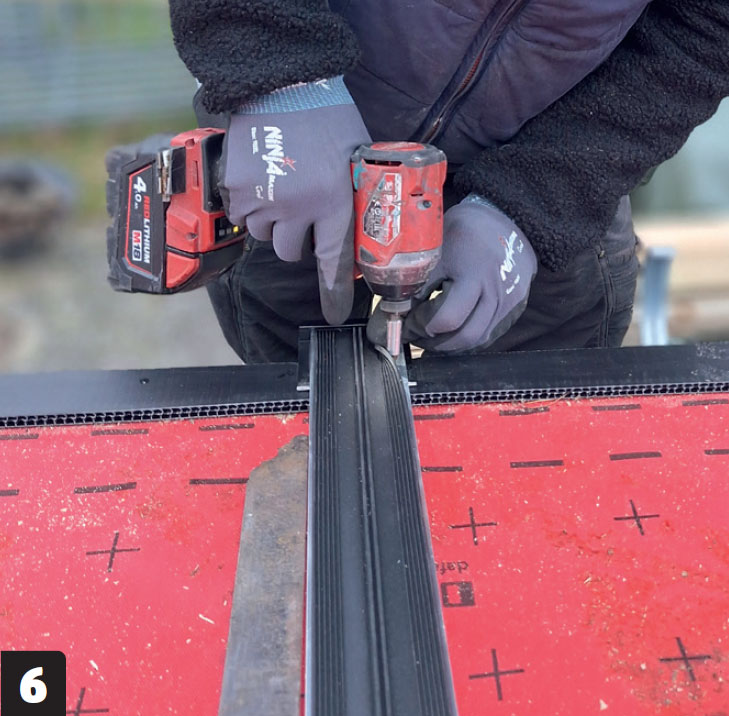

Ruuvaa lista ja T-koukku kiinni. Nosta kumitiivistettä varovasti reunasta ja asenna 4x40 millin ruuvit valmiisiin reikiin. Säädä lista ja T-koukku kohdalleen ja väännä ruuvi pohjaan rutistamatta tuuletuslistaa.

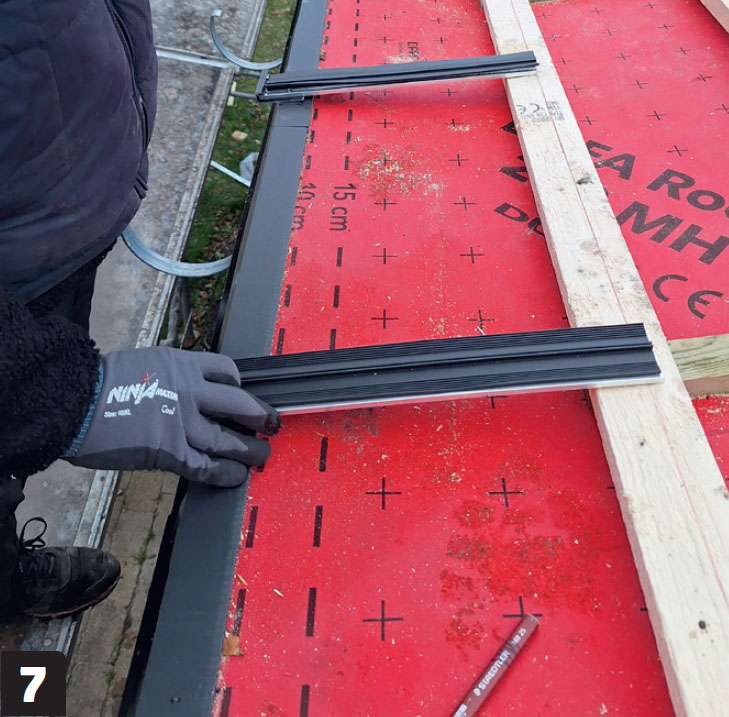

Jokainen kattolevy on kolmen koukun varassa. Koukut asennetaan 58,5 sentin välein eli levyjen reunoille ja keskelle.

Asenna otsalaudan viereinen koukku (A) reunapellin (1) viereen. Kattolevy yltää noin viisi senttiä pellin päälle.

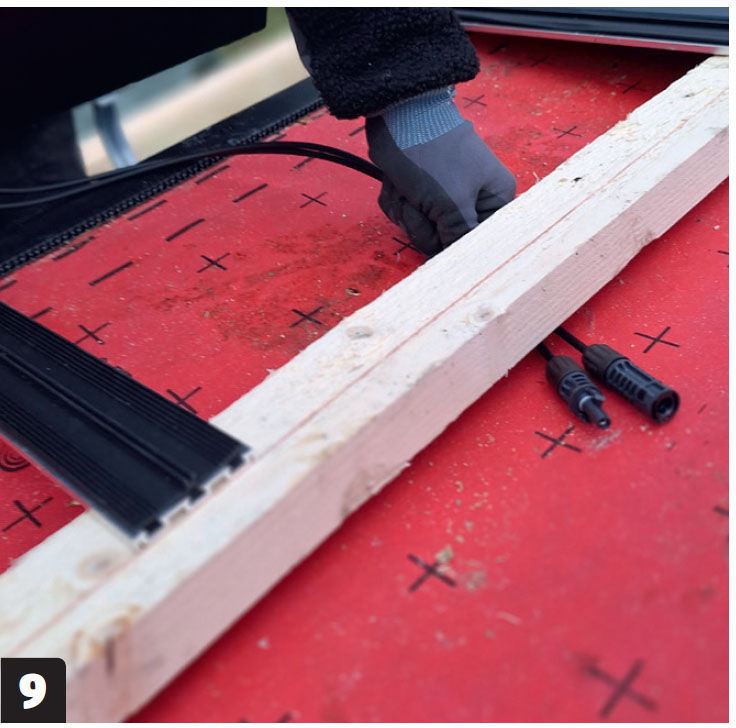

Asenna ensimmäinen kattolevy. Vedä johtojen päät ruoteiden alta. Yhdistä toisen johdon pää virtajohtoon, joka menee invertterille harjan kautta. Toinen johto liitetään seuraavaan levyyn.

Aseta kattolevy listojen päälle. Levy on helppo sujauttaa alla olevan T-koukun alle. Vierekkäiset kattolevyt ovat saman listan päällä.

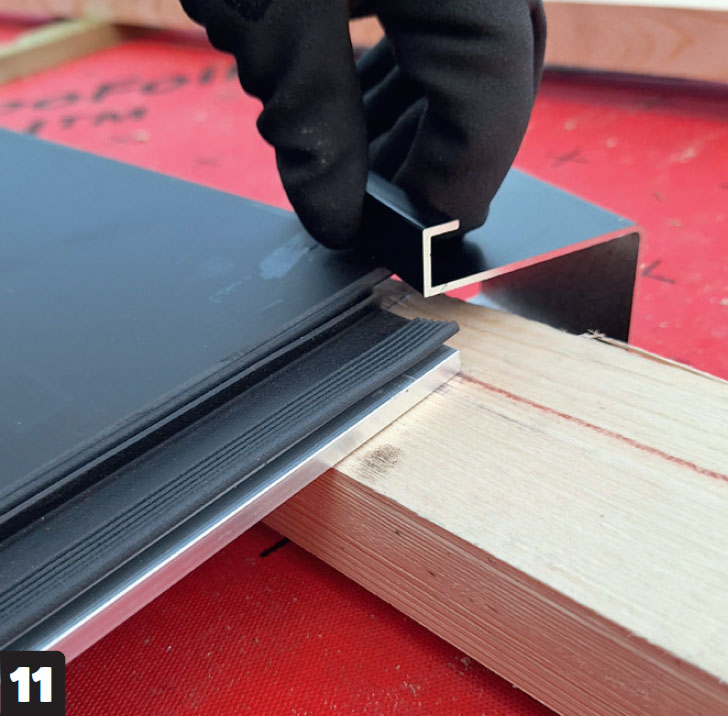

Seuraavan rivin T-koukut pitävät levyt paikoillaan. Jokainen levy kiinnitetään yläreunasta kolmella T-koukulla. Ne pitävät levyt, listat ja tiivisteet paikoillaan.

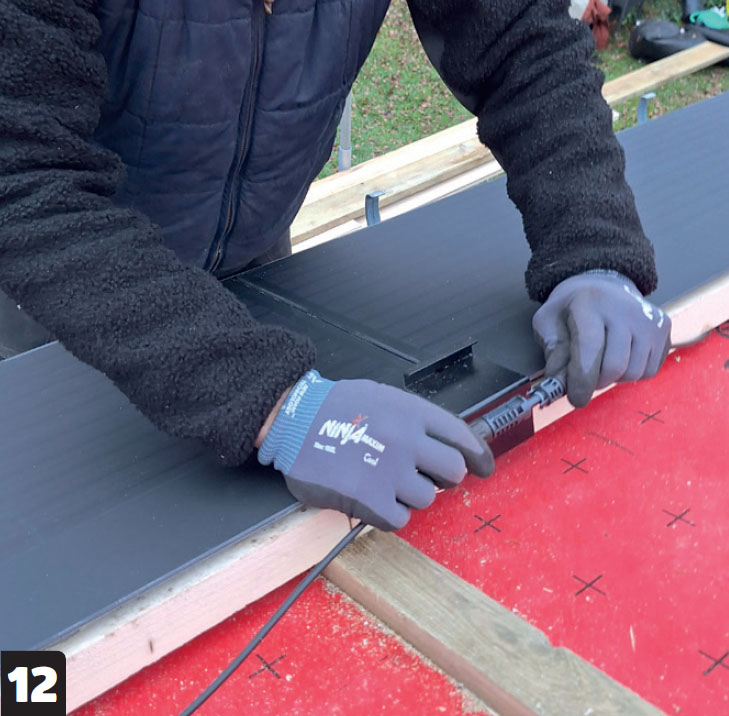

Yhdistä johdot sitä mukaa, kun etenet. Liitä jokainen johto viereisen levyn johtoon aina asentamisen jälkeen. Johdot on helppo napsauttaa yhteen.

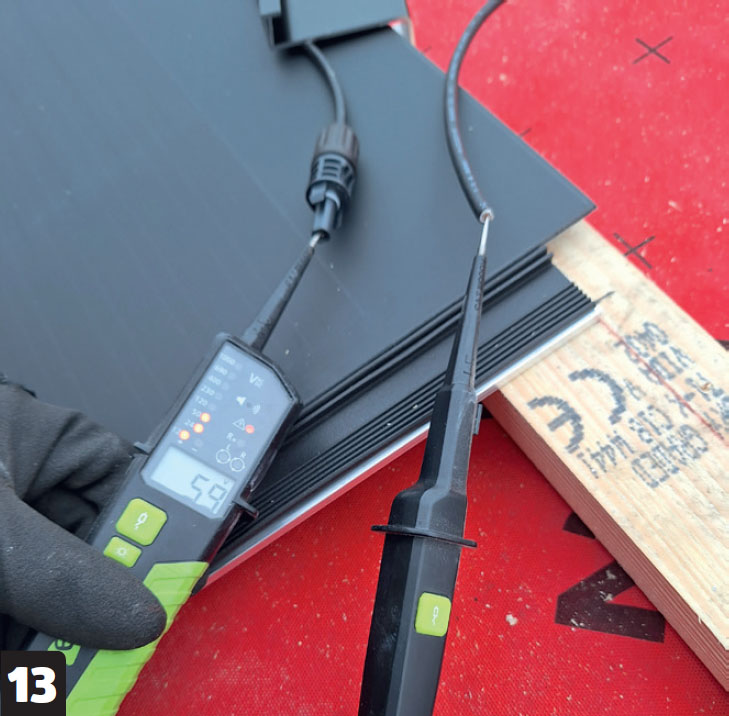

Tarkista jännite säännöllisesti. Levyt on kytketty sarjaan, ja ne toimivat vain, jos kaikki johdot on liitetty yhteen oikein. Jos johdoissa ei ole yhtäkkiä jännitettä, joudut palaamaan taaksepäin ja etsimään vian.

Jatka samaan tapaan ensimmäisen rivin loppuun asti. Kattolevyjen pitää olla suorassa linjassa kuten kuvassa. Jokainen kattolevy on kolmen T-koukun, listan ja tiivisteen varassa. Levyt kiinnitetään lisäksi yläreunasta kolmella T-koukulla.

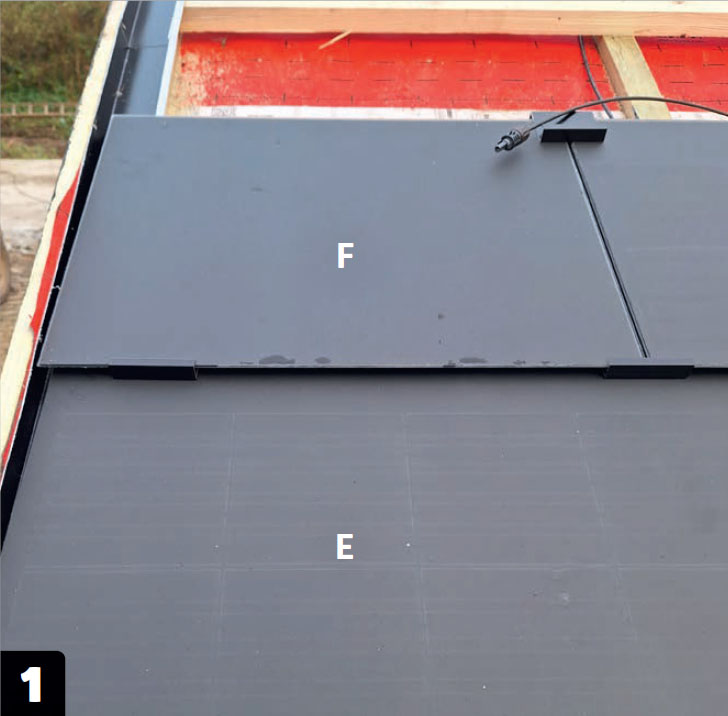

Aloita toinen rivi. Levyt asennetaan tiilikuvioon, joten toinen rivi aloitetaan puolikkaalla levyllä (F), jossa ei ole aurinkokennoa. Kennottomat levyt asennetaan kahdella listalla ja koukulla.

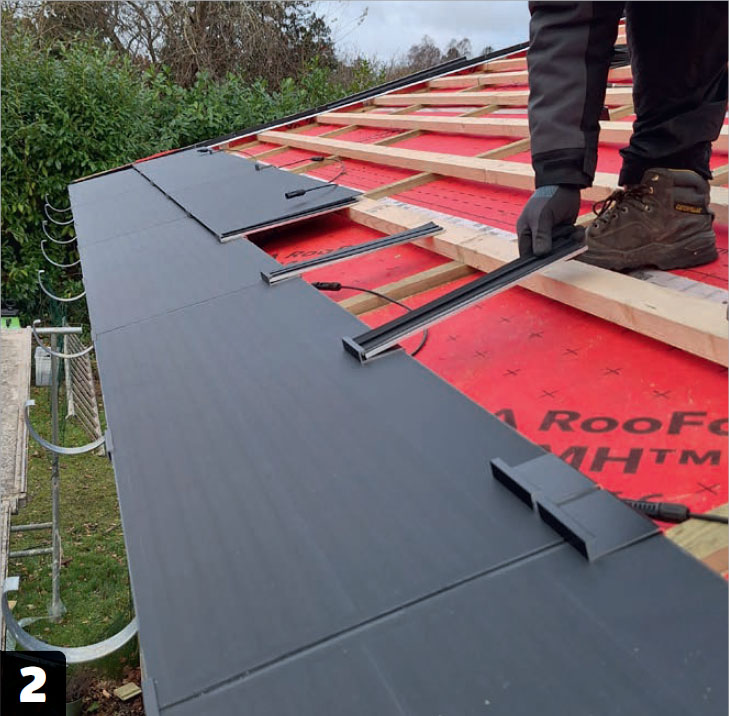

Enää ei tarvitse mitata. T-koukut ja listat asennetaan edellisen rivin koukkujen kohdalle.

T-koukut pitää asentaa suoriin riveihin. Jos tuuletusrima sattuu koukun kohdalle, siitä leikataan irti palanen. Sen jälkeen koukku ruuvataan kiinni ruoteeseen.

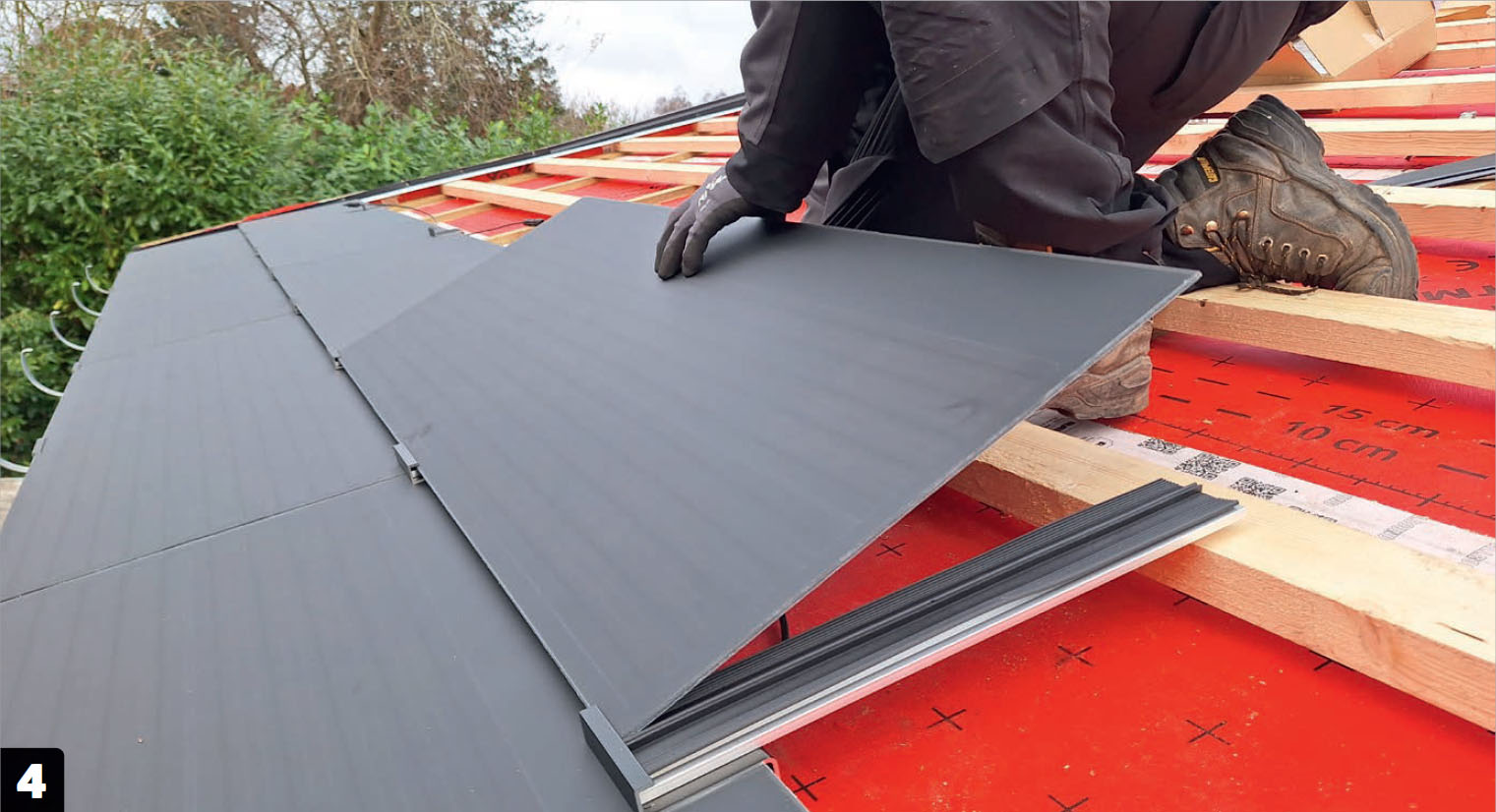

Kattolevyt pitää painaa pohjaan asti. Keskimmäisten rivien asennus on nopeaa, mutta levyt pitää asentaa huolellisesti T-koukkuihin niin, että molemmat painuvat tiiviisti alemman rivin levyjä vasten. Muuten levyrivit vääntyvät vinoon.

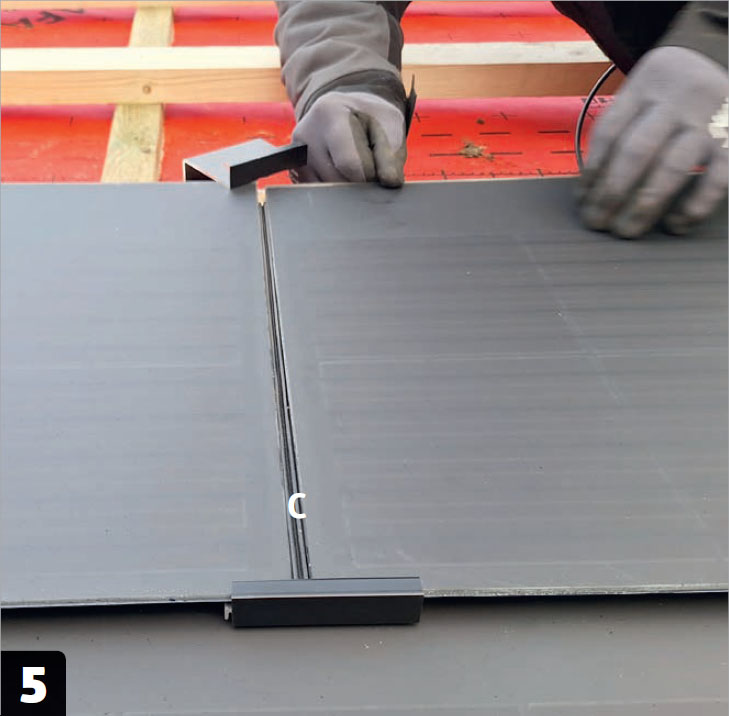

Ole tarkkana tiivisteen (C) kanssa. Kattolevyjen pitää painua tiukasti tiivistettä vasten. Keskirivien metallilistat voivat siirtyä, sillä niitä ei ole ruuvattu kiinni.

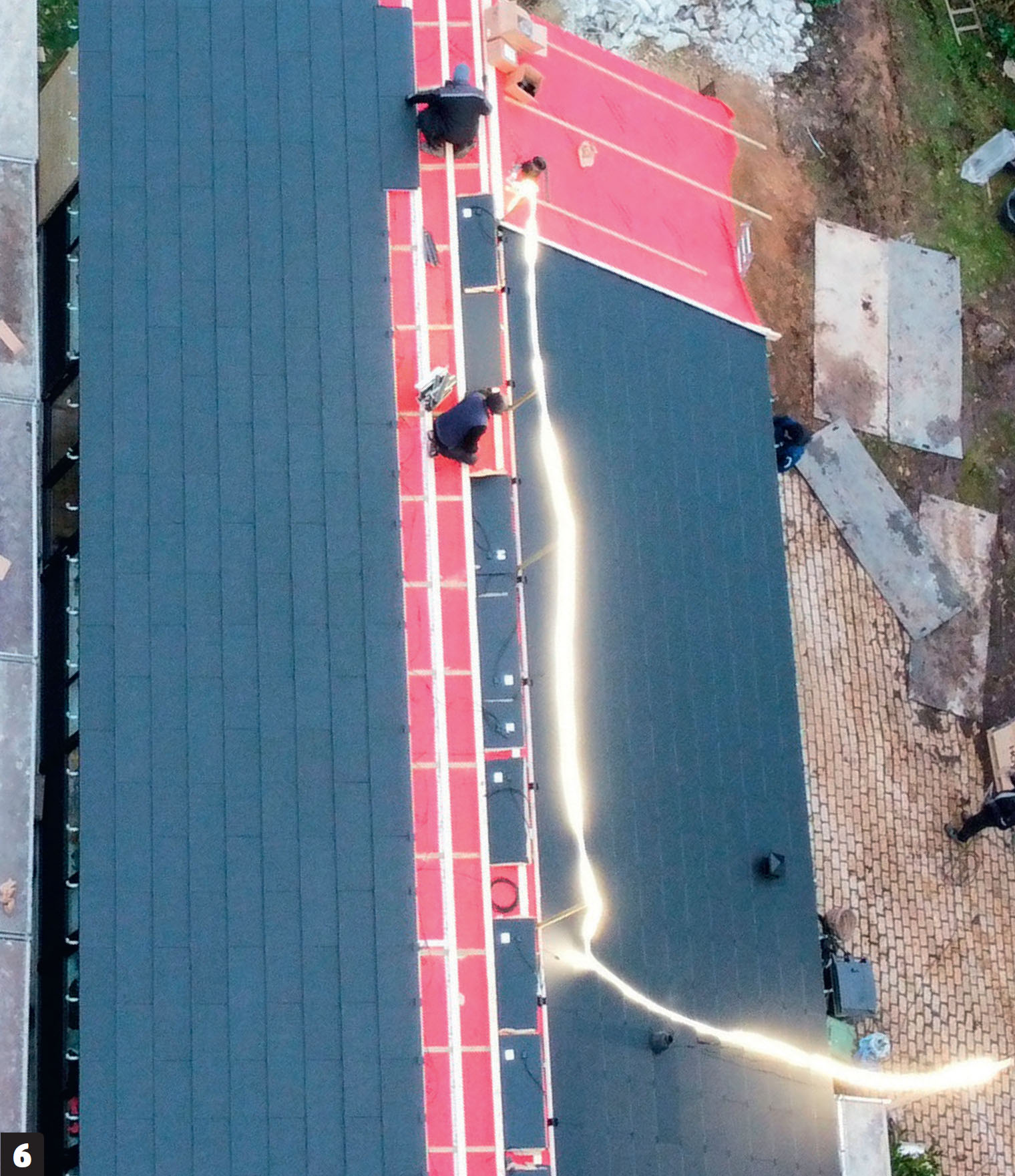

Jatka samaan tapaan, kunnes olet kolmen rivin päässä harjasta. Tässä tapauksessa kaikki aurinkokennolevyt on asennettu. Niitä on yhteensä 175 kahdessa eri virtapiirissä. Tee aluskatteeseen reikä ja työnnä johdot sen läpi invertterille, ennen kuin jatkat kennottomien levyjen asennusta.

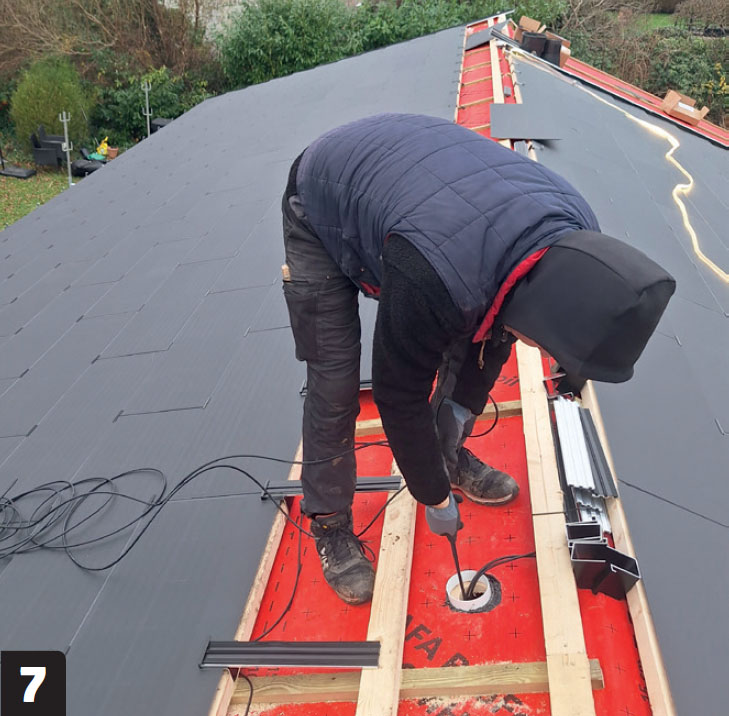

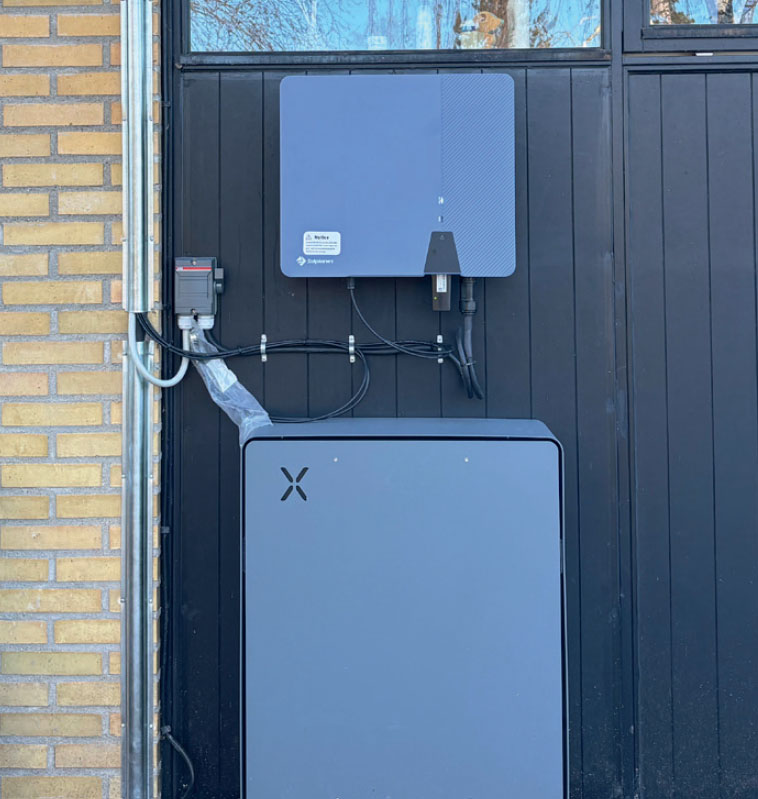

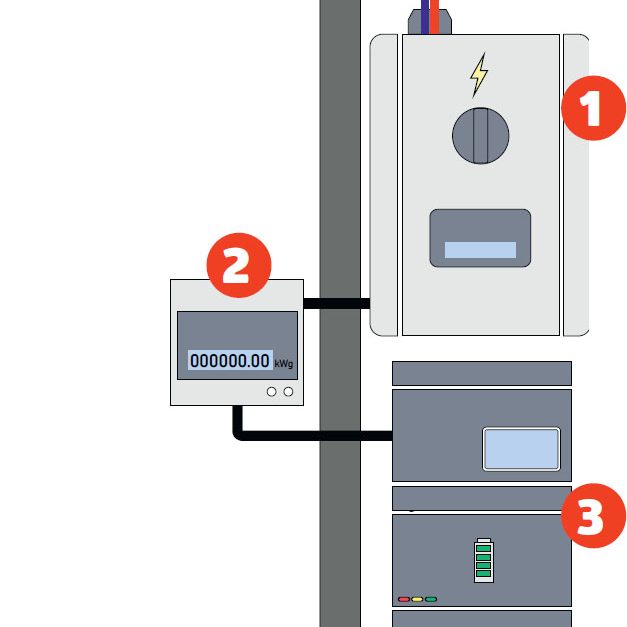

Työnnä johdot katon läpi. Teippaa johtojen päät pareittain yhteen, jotta saat vedettyä ne invertterille asti. Johtojen kytkeminen kuuluu sähköasentajalle.

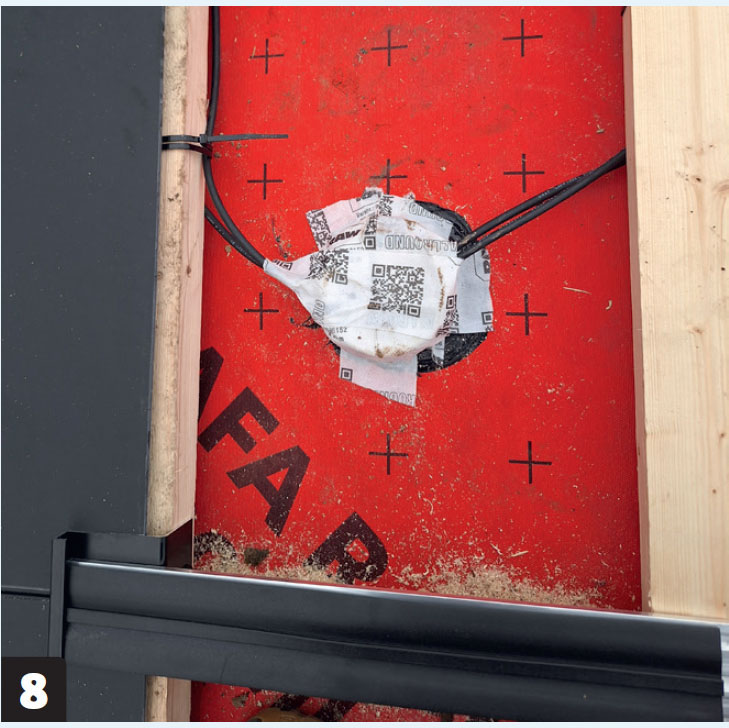

Tiivistä aluskatteessa oleva reikä. Aluskatteelle pääsevä vesi ei saa päästä reiän läpi. Siksi reikä suojataan muovikauluksella ja vesitiiviillä teipillä.

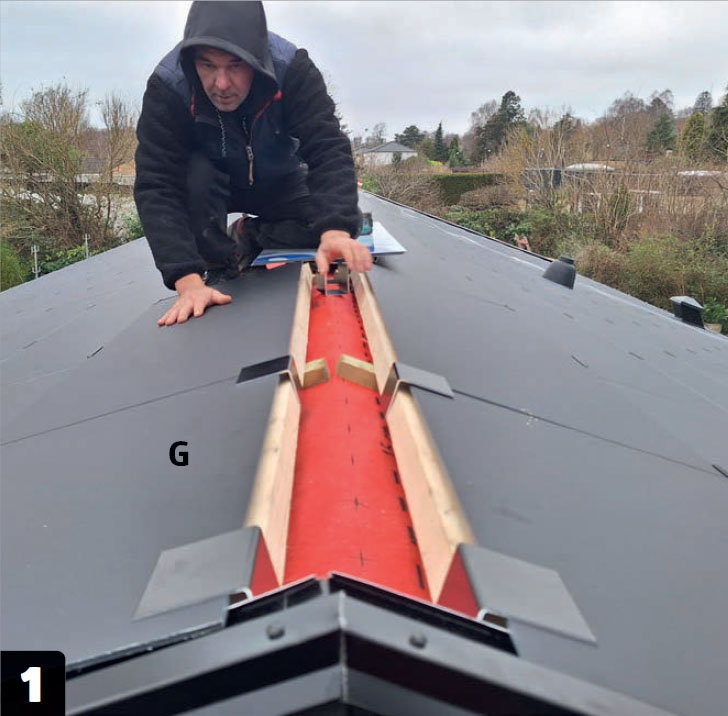

Ylin rivi tehdään alumiinilevyistä (G). Asennustapa on melkein samanlainen kuin aiemmin, mutta viimeisen rivin T-koukut asennetaan väärinpäin. Ylimmät levyt ovat alumiinia, jotta harjapellin voi ruuvata kiinni.

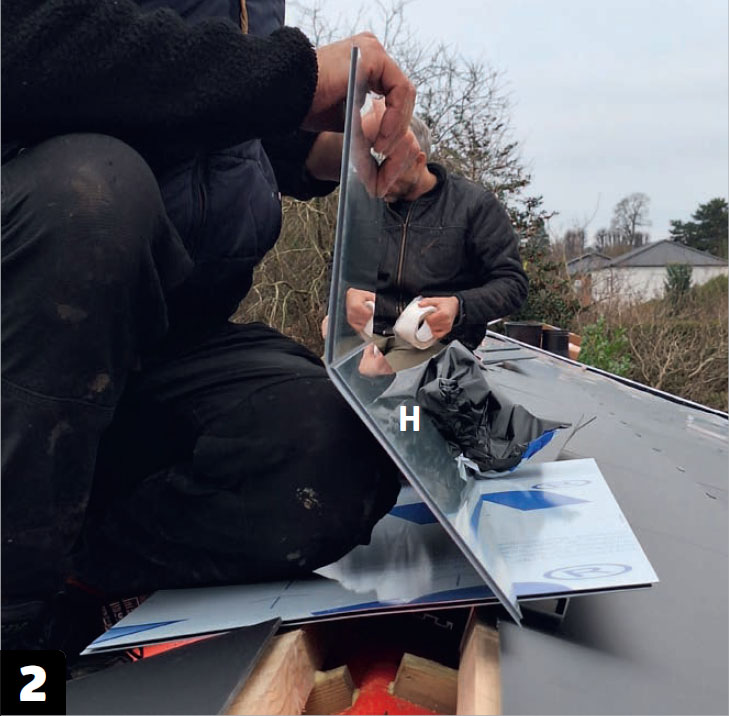

Taivuta harjapeltiä (H). Pellin keskellä on ura, jonka kohdalta peltiä voi taivuttaa. Tee harjasta vähän jyrkempi kuin muusta katosta.

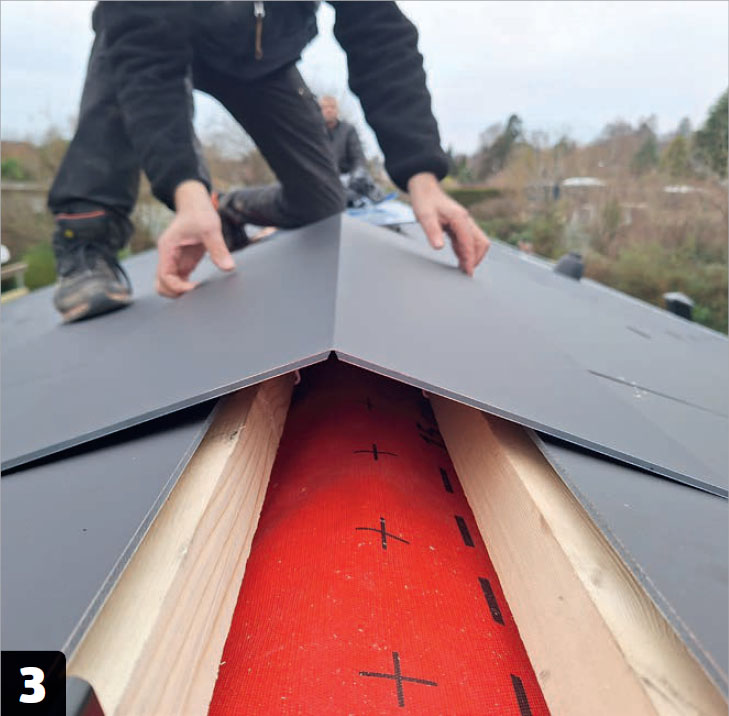

Paina harjapellit paikoilleen. Keskitä harjapelti tarkasti ja paina se paikalleen oikeaan kulmaan. Älä käytä liikaa voimaa.

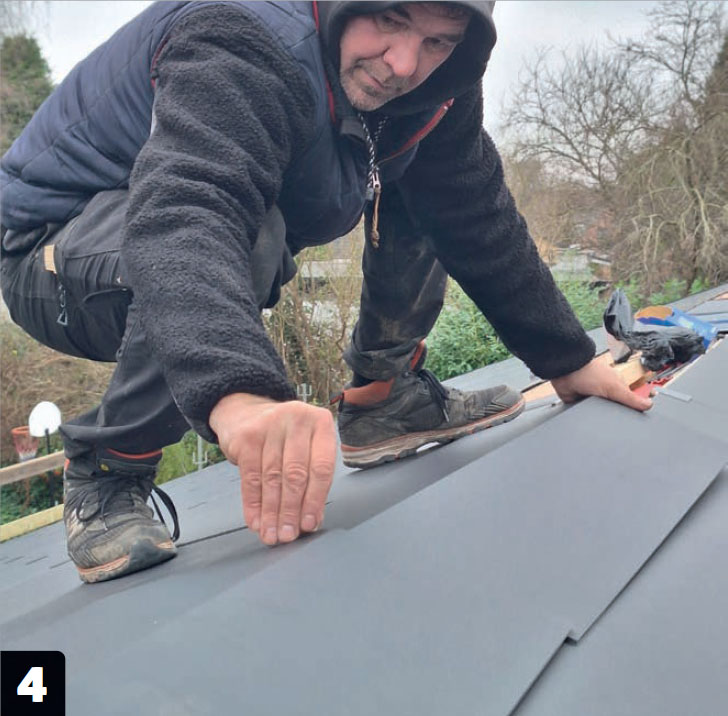

Tarkista linja kolmella pellillä. Harjapellit ovat niin lyhyitä, että niitä on vaikea saada suoraan linjaan. Pane kolme peltiä peräkkäin ja varmista, että linja on suora, ennen kuin alat kiinnittää peltejä.

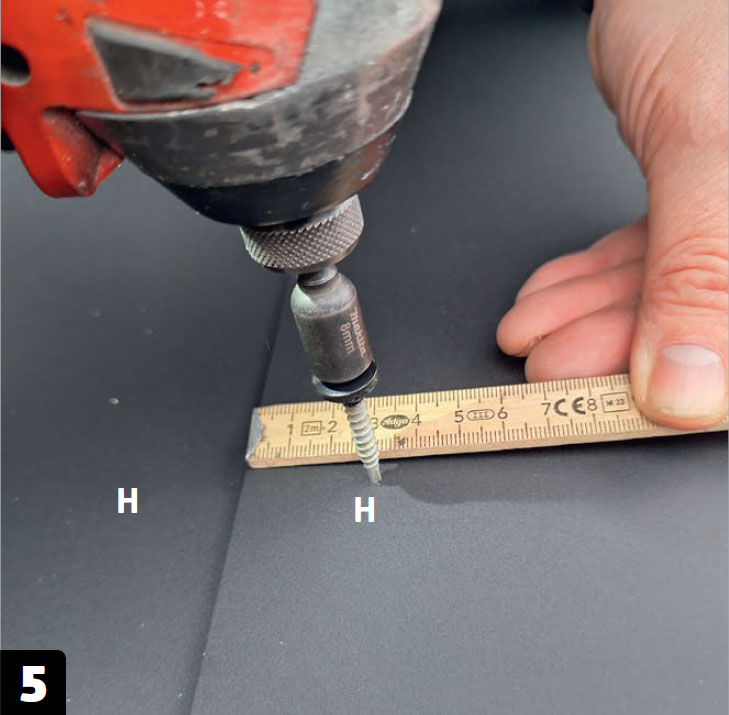

Ruuvaa harjapellit (H) kiinni. Asenna ne suoraan ylimpiin levyihin (G). Käytä porakärkiruuveja, joissa on tiivisteet. Kohdista ruuvit 3 sentin päähän alareunasta.

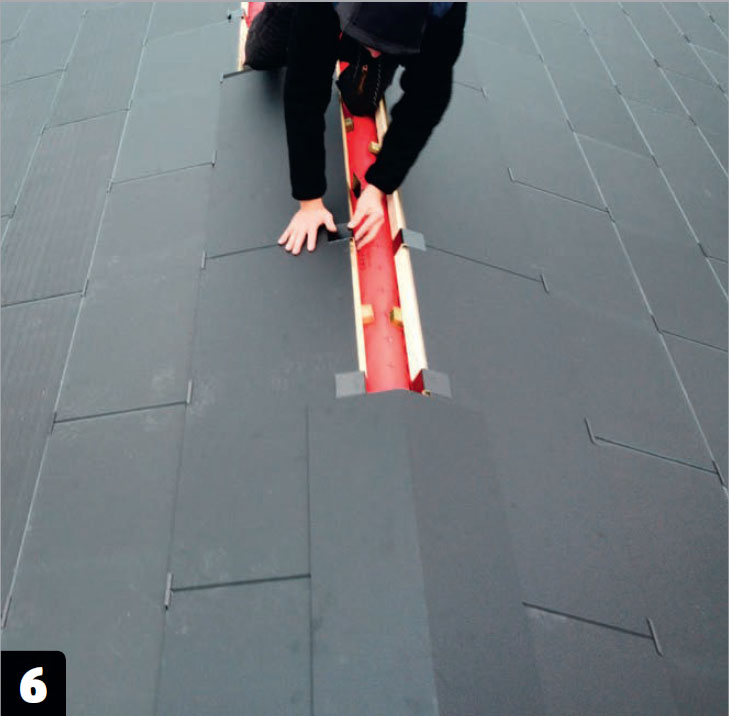

Asenna ylimmät kattolevyt ja harjapellit samalla. Asentaminen sujuu hyvin, kun peruutat hitaasti taaksepäin ja asennat ylimmät levyt ja harjapellit samalla.

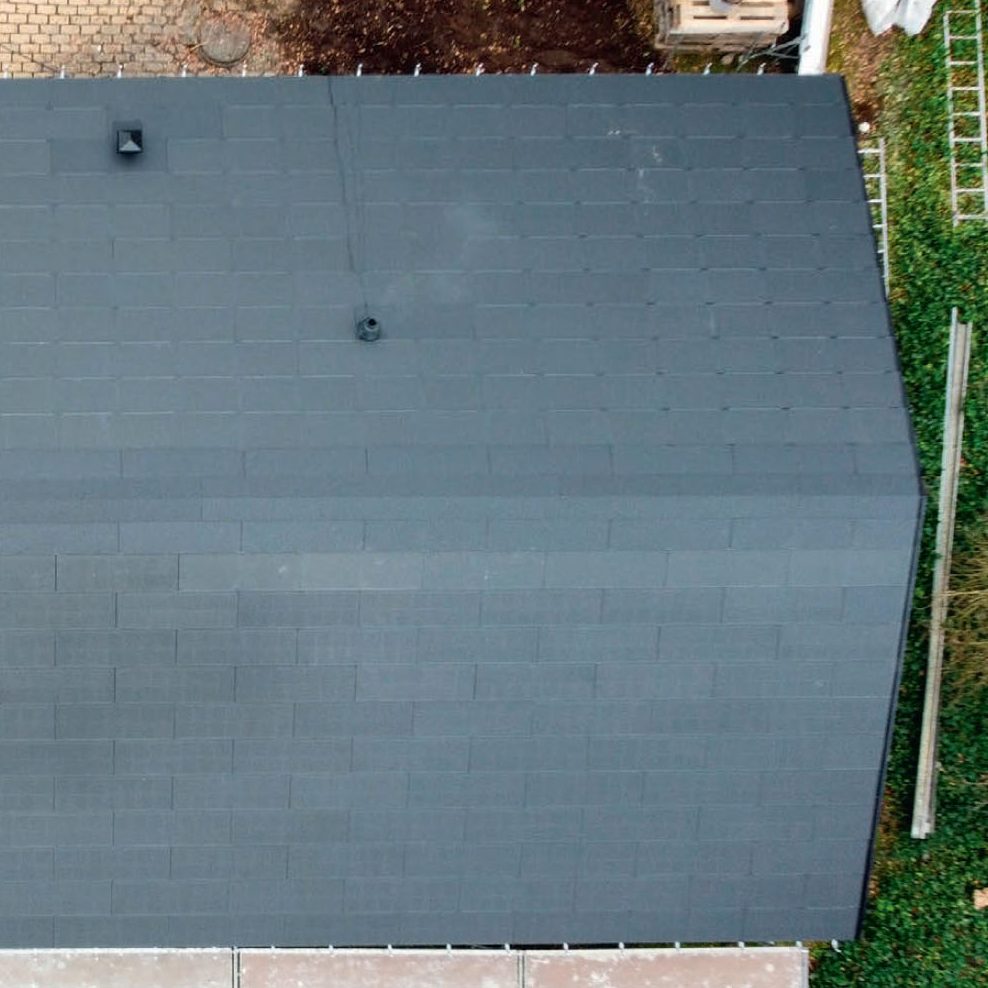

Katto on valmis, kun harjapellit on ruuvattu kiinni. 40 metrin korkeudesta on vaikea erottaa, kummalla puolella kattoa kennolliset levyt ovat.
