Siisti ja luja kolmoisliitos

Tulosta Tallenna artikkeli Sinun pitää kirjautua sisään, jotta voit tallentaa artikkeleita

Kolmoisliitos on suhteellisen yksinkertainen mutta tyylikäs puuliitos, joka sopii kalusteiden tekemiseen. Kolmoisliitos on myös erittäin kestävä. Näytämme tässä jutussa, miten teet kolmoisliitoksen helposti vanerisahalla, piirtomitalla ja taltalla.

Vaikeusaste
Vie aikaa
4 tuntia
Hinta
40 euroa

Johdanto

Joskus on vaikea päättää, millainen puuliitos sopii rakenteelle parhaiten. Internet on täynnä tyylikkäitä mutta erittäin monimutkaisia puuliitoksia, joiden tekemiseen tarvitaan ammattimaisia puutyökaluja.

Tämän lujan ja tyylikkään kolmoisliitoksen tekemiseen tarvitaan vain vaneri saha, piirtomitta ja taltta. Liitos on rakenteeltaan yksinkertainen ja sopii esimerkiksi ruokapöydän rungon tekemiseen. Ota huomioon, että tiiviin ja kestävän liitoksen tekeminen edellyttää suurta tarkkuutta.

Ohjeet

Mittaa, merkitse ja sahaa tumma rima

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

Mittaustarkkuus ratkaisee, miten puuliitos onnistuu. Tämän liitoksen tekeminen aloitetaan mittaamalla ja sahaamalla tumman riman päähän neljä pitkää tappia.

1

Piirrä merkit rimojen (A, B ja C ) joka puolelle. Merkit piirretään 5,5 senttiä rimojen päistä, jotta yhtä paksua rimanpätkää voi käyttää sapluunana.

Yksi rimoista on petsattu, jotta puuliitos nousee paremmin esiin.

2

Säädä piirtomitta 18 millin kohdalle, pidä sitä tummaa rimaa (A) vasten ja piirrä merkki terävällä lyijykynällä.

3

Jatka viivaa riman toiselle puolelle vaakamerkkiin asti.

Piirto-mitan avulla on helppo tehdä merkit yhtä kauas joka puolelta.

4

Merkkien piirtämisen jälkeen riman (A) päässä on yhdeksän nelikulmaista ruutua, joista lähtevistä viivoista muodostuu yhdeksän tappia. Sahaa tapit irti toisistaan vaneri sahalla tarkasti viivoja pitkin.

Hahlot sopivat 5,5 senttiä leveän riman kokoon, kun keskimmäisestä osasta tehdään 1,9 senttiä paksu.

5

Älä sahaa aivan poikkiviivaan asti. Viimeiset millit kannattaa poistaa viilalla, jotta hahloista ei tule liian syviä.

Älä sahaa aivan viivaan asti, vaan poista viimeiset millit viilalla.

6

Sahaa muutama ura poistettaviin osiin. Mitä enemmän uria on, sitä helpompi osat on veistää irti. Varo, ettei terä lipsahda merkkiviivan väärälle puolelle.

7

Purista rima kiinni ja veistä keskellä oleva ristin muotoinen osa pois. Tarkoitus on, että riman päähän jää neljä nurkkatappia.

8

Viilaa hahlojen pohjat tasaisiksi ja vaakaviivan tasolle. Voit poistaa epätasaisuudet taltalla tai viilaamalla.

Poista epätasaisuudet ja viimeiset pari milliä viilalla. Sahanterä lipsahtaa helposti merkkiviivan yli.

Mittaa ja sahaa koukut vaaleisiin rimoihin

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

Vaaleisiin rimoihin sahataan koukun näköiset päät. Pidä sahaa suorassa, sillä liitos irvistää, jos keskitapista tulee liian kapea.

1

Tee merkit piirtomitalla. Pidä se lukittuna 1,8 sentin kohdalla. Jaa rima (B) kolmeen osaan ja piirrä reunoille selkeät ruksit, jotta et sahaa vahingossa pois väärää osaa.

2

Sahaa reunimmaiset osat pois ja jätä keskimmäinen osa jäljelle. Pidä huoli, että reunoista tulee suorat ja tasaiset.

3

Paina rima (B) kiinni petsattuun rimaan (A). Tee merkki tapin puoliväliin eli 2,75 sentin kohdalle.

Vaaleiden rimojen pitää olla tarkasti samanlaiset, jotta liitoksesta tulee tiivis.

4

Sahaa ja veistä merkitty osa pois vaaleasta rimasta (B). Viilaa kaikki pinnat suoriksi ja siisteiksi. Varo, ettet pyöristä reunoja. Tee samat vaiheet viimeiselle rimalle (C).

Paina osat yhteen

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

1

Paina toinen vaalea rima (B) tumman riman tappien väliin. Voit tukea vaakariman toisen pään, jotta rima ei väännä liitosta liian kovasti.

2

Paina kolmas rima kiinni kahteen ensimmäiseen ja ihaile valmista kolmioliitosta.

Materiaalit

• Mäntylistaa 55x55 mm
• Petsiä

Erikoistyökalut

• Piirtomitta
• Taltta
• Vanerisaha
• Viila

Vie aikaa

3–4 tuntia.

Hinta

Noin 40 euroa.

Vaikeusaste

Liitoksesta tulee tiivis, kun mittaat, merkitset ja sahaat osat tarkasti.

Piirustus

Koukut menevät toistensa sisään ja lukittuvat lujasti yhteen.

Kolmoisliitos sopii esimerkiksi pöydän rungon rakentamiseen ilman ruuveja ja kulmarautoja.

Kirjaudu sisään tai osta käyttöoikeus

Vinkit & niksit

Lehtiversio

Lataa lehtiversio

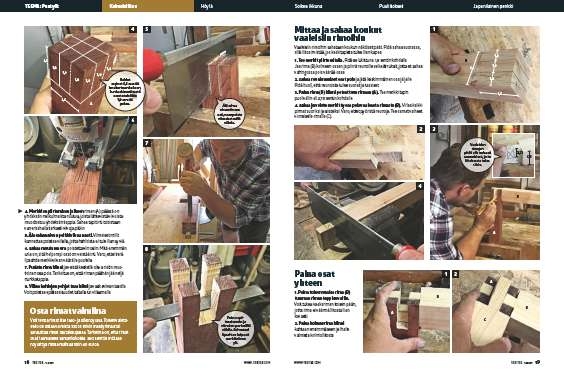

Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
