Johdanto
Tapin paksuus
Sormiliitokset voi tehdä minkä tahansa kokoisiksi. Tässä tapauksessa sekä tappi että ura ovat 3 mm, koska käsisirkkelin terä on 3 mm.
Jos haluat suuremman etäisyyden tapin ja uran välille, voit tehdä sen käsin taltalla. Voit myös tehdä jyrsinsapluunan ja käyttää yläjyrsintä.
Jos haluat pitäytyä pöytäsirkkelissä, voit ratkaista ongelman asentamalla sahaan paksumman sahanterän.
Ohjeet
01
Sapluunan tekeminen
4
Vaihe
Sapluuna on tällä tavalla tehtävien sormiliitosten salaisuus. Itse rakenne ei ole monimutkainen: se koostuu vain kahdesta laudanpätkästä (A ja B) ja yhdestä vanerinpalasta.
Tärkeintä on, että sapluuna on sataprosenttisen kohtisuorassa sahanterään nähden. Jos näin ei ole, kaikista tapeista ja itse laatikosta tulee vinoja.
Pieni ohjaustappi on sahattu vanerinpala, jonka leveys on 3 mm. Vaihtoehtoisesti voit käyttää oikeankokoista muovipalikkaa.
Sapluuna koostuu kahdesta laudanpätkästä (A ja B), joiden koko on 25 x 125 mm. Päät katkaistaan (A + B) 90 asteen kulmassa ja ruuvataan yhteen. Sapluunan toiseen osaan (B) on ruuvattu vaneria, jotta tapit saadaan sahattua tukevaa alustaa vasten. Lisäksi vanerilevyn pohjaan on liimattu pieni ohjaustappi (3 x 10 mm).
Pienen tapin (C) leveys on 3 mm, mikä on täsmälleen sama kuin pöytäsirkkelin sahanterän paksuus. Sen ei tarvitse olla suurempi kuin 3 x 10 x 30 mm.

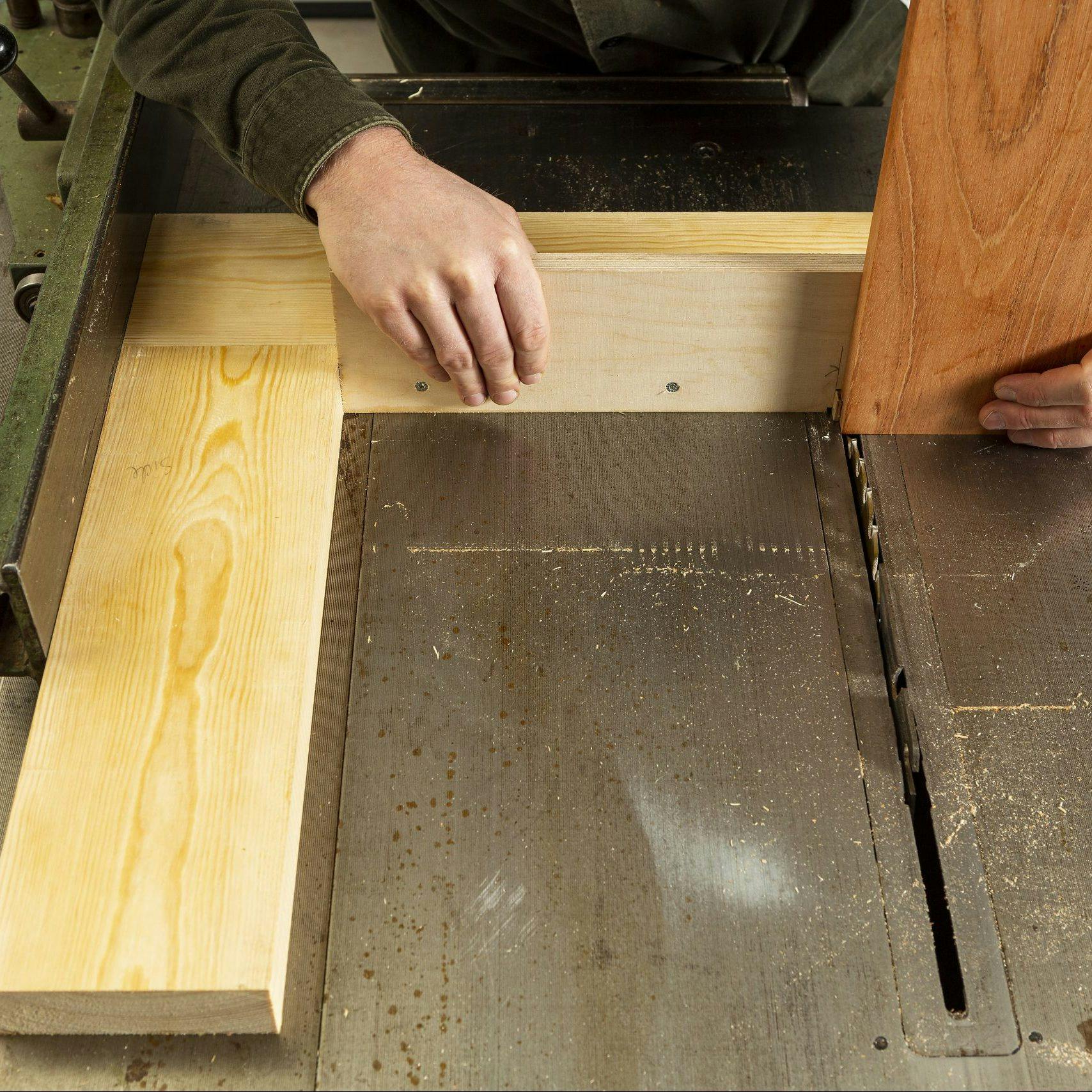

Aseta sapluuna ensin aivan sahausohjainta vasten. Tämän jälkeen terän ja ohjaustapin (C) välistä etäisyyttä säädetään ohjainta siirtämällä.
Sahanterän ja ohjaintapin välinen etäisyys vastaa täysin sahanterän paksuutta, mikä on tässä tapauksessa 3 mm. Väli määrittää uraan sopivan tapin paksuuden, eli 3 mm.
02
Tappien sahaaminen
6
Vaihe
Kun sapluuna ja saha on säädetty kohdilleen, tappien sahaaminen ei ole vaikeaa. Varmista kuitenkin, että aloitat molemmista osista oikeasta kohdasta, jotta voit olla varma, että tapit tulevat päällekkäin.
Aloita tekemällä tapinreikä toiseen osaan ja tappi toiseen.
Leikkaussyvyys riippuu laatikon sivuilla käytettävän materiaalin paksuudesta. Tässä sahanterää nostetaan 20 mm, koska laatikon sivut ovat 20 mm.
Tue lauta (E) kokonaan ohjaustappia vasten ja ohjaa koko sapluuna sahanterää vasten. Näin saat aikaiseksi ensimmäisen tapin ja ensimmäisen tapinreiän. Sahattaessa sapluuna on pidettävä tiiviisti sahausohjainta vasten.
Turvasuojus on irrotettu toimintatavan esittelemiseksi.
Työnnä ensimmäinen tapinreikä ohjaustappiin ja sahaa uudelleen.
Toimenpide toistetaan. Pidä laatikko aina täysin suorassa sahaamisen aikana. Pienimmätkin vinoudet näkyvät lopulta.
Laatikon toista osaa (F) sahattaessa aloitamme eri tavalla. Tässä aloitetaan tapinreiällä tapin sijasta.
Paina ensimmäinen tapinreikä täysin ohjaustappia vasten ja sahaa taas. Näin muodostuu ensimmäinen tappi.
Jatka sitten eteenpäin kuten edellisellä kerralla ja anna tapin ohjata etäisyyttä.
03
Laatikon asennus
6
Vaihe
Ennen kuin laatikko voidaan koota, laatikon pohjalevyyn on tehtävä ura. Uran on vastattava pohjalevyn paksuutta - tässä tapauksessa olemme valinneet 8 millin levyn.
Uraa jyrsittäessä on tärkeää, ettei sitä jyrsitä tappeihin asti, koska pohjalevy jää silloin näkyviin, kun laatikko on koottu.
Aloita kokoamalla laatikko kokeeksi ilman liimaa, jotta voit olla varma, että kaikki osat sopivat paikoilleen. Liimaa lopuksi KAIKKI koottavat pinnat ja aseta laatikko puristuksiin puristimilla tai kiristys hihnoilla.
Kun molempien päiden tapit on sahattu, laatikon pohjalevyyn jyrsitään ura. Tässä tapauksessa 8 millin urajyrsinterällä. Jyrsi urat kaikkiin neljään osaan ennen laatikon kokoamista.
Jos yläreunat ovat hieman vinossa, ne voi tasoittaa pöytäsirkkelillä tai myöhemmin höylällä.
Kun jyrsiminen on suoritettu loppuun, voit koota laatikon. Aloita kokoamalla kaikki osat kokeeksi ilman liimaa. Levitä sitten siveltimellä ohut kerros liimaa saumoihin.
Varmista, että kulma on kohtisuorassa ennen pohjalevyn (G) asentamista.
Pohjalevy (G) painetaan paikoilleen ensimmäisen kulman kokoamisen jälkeen. Muista levittää ohut kerros liimaa myös pohjalevyyn jyrsittyyn uraan.
Kun koko laatikko on koottu, kiristä se puristimilla tai hihnoilla. Kun liima on kuivunut, laatikko voidaan öljytä.
Vie aikaa
Noin 2 tuntia.
Hinta
Hinta on noin 20 euroa mäntylaatikkoa kohden. Voit toki käyttää myös muita materiaaleja.
Vaikeusaste
Kun ohjaustappi on paikallaan, sormiliitokset on helppo tehdä.
