Rakenna itsellesi työpöytä

Tulosta Tallenna artikkeli

Moni haaveilee hienosta verstaasta, mutta isot koneet tulevat kalliiksi ja täyttävät verstaan nopeasti. Tässä jutussa näytetään, miten rakennat pieneen tilaan kätevän työpöydän, jossa on pistosaha, yläjyrsin ja nauhahiomakone. Kätevä työpöytä antaa työkalujen käyttämiseen uusia mahdollisuuksia.

Vaikeusaste
Vie aikaa
2 päivää
Hinta
340 euroa
Työpöydässä on paikat pistosahalle, nauhahiomakoneelle ja yläjyrsimelle.

Työpöydässä on paikat pistosahalle, nauhahiomakoneelle ja yläjyrsimelle.

Johdanto

Näissä ilmaisissa tee se itse -ohjeissa näytetään, miten rakennat työpöydän ja asennat siihen työkalut.

Katso myös työpiirustukset alla olevasta linkistä.

LATAA TYÖPIIRUSTUKSET TÄÄLTÄ

Ohjeet

Sahaa työkalujen paikat

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

Nämä ohjeet alkavat pöytälevyn te-kemisestä ja työkalujen asentamisesta.

Pöytälevy pitää tehdä työkalujen mukaan. Voit soveltaa näitä ohjeita, mutta käytä lähtökohtana omia koneitasi.

1

Piirrä työkalujen ääriviivat levyyn. Ympyröi pistosahan ja yläjyrsimen pohjat lyijykynällä.

2

Naarmuta viivoja pitkin. Sahauspinnoista tulee tavallista siistimmät, kun levyn pinta naarmutetaan rikki mattoveitsellä.

3

Poraa reiät pistosahalle ja yläjyrsimelle. Poraa kummankin kuvion sisään 2-4 reikää. Tee rei’istä niin isot, että pistosahanterä mahtuu niiden läpi.

4

Sahaa työkaluille reiät. Sahaa huolellisesti, jotta työkalu sopii varmasti reikään. Hio reunat jyväkoon 120 hiomapaperilla.

Sahaaminen

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

Tässä näkyy, miten pistosahaa käyte­ tään. Voit irrottaa koneen ja vaihtaa terän tarpeen mukaan.

Seuraavaksi on aika asentaa työ-kalut koloihinsa. Aluksi kiinnite-tään pistosaha. Koneen pohjan pitää olla irrotettava.

Pöytälevyn päälle asennetaan 6 milliä paksu akryylimuovilevy. Levyyn porataan ja sahataan reiät yläjyrsimen ja pistosahan terille. Pohjaruuvit kiinnitetään akryyli-muovilevyn läpi koloihin, joissa on tilaa ruuvien kannoille.

1

Liimaa akryylimuovilevy kiinni. Levitä liima muovilastalla, aseta akryylilevy tarkasti puulevyn kohdalle ja aseta päälle jotain painavaa.

2

Piirrä reiät. Kuvassa näkyy pöytälevyn ala­ puoli. Aseta pistosahan pohja akryylilevyn päälle ja piirrä reiät lyijykynällä.

3

Poraa reiät. Poraa akryylilevyn päältä neljä reikää ruuveille. Tässä käytetään 4 millin terää, johon on kiinnitetty ruuvinkantojen upotusterä.

4

Piirrä terän paikka. Terä on irrotettu, mutta pidike on yhä paikallaan. Piirrä viiva terän paikan viereen.

5

Poraa terien reiät. Tässä käytettiin 15 millin oksaterää, ja reiät hiottiin siisteiksi hioma­ paperilla. Nyt pistosahan voi kiinnittää pöydän alle siten, että terä tulee läpi akryylilevystä.

Jyrsiminen

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

Pöytään kiinnitetyllä yläjyrsimellä on helpompi tehdä siistejä pyöristyksiä kuin vapaalla kädellä.

Pistosaha on paikallaan, joten on aika asentaa yläjyrsin. Asennusperiaate on sama. Ruuvinkantojen upottaminen on tärkeää, jotta ne eivät jää törröttämään levyn pinnan yläpuolelle.

Tässä yläjyrsimessä on irrotettava pohja, mikä helpottaa koneen paikan piirtämistä ja kiinnittämistä. Koneen kiinnittäminen onnistuu kuitenkin myös siinä tapauksessa, ettei sen pohjaa voi irrottaa.

1

Piirrä pohjan reikä. Tässä yläjyrsimen pohja on irrotettu ja asennettu reikään. Poraa alapuolelta, kunnes terä rikkoo levyn.

2

Poraa reiät myös yläpuolelta. Käytä terää, johon voi kiinnittää upottajan, jotta ruuvit eivät jää törröttämään tielle.

3

Merkitse jyrsinterän paikka. Voit painaa jyrsinterän kiinni levyyn ja tehdä reiän terän jättämän merkin kohdalle.

4

Poraa jyrsinterän reikä pienellä reikäsahalla. Tässä käytetään 40 millin reikäsahaa. Poraa levyn puoliväliin molemmilta puolilta, jotta levyn pinta ei rispaannu.

Hiominen

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

Nauhahiomakone kannattaa kiinnittää työpöytään, jotta hiottavasta esineestä voi pitää kiinni kahdella kädellä. Se on kätevää ja lisää hiomistarkkuutta.

Tämä nauhahiomakone asennetaan erikoislevyyn. Sen avulla koneen voi kiinnittää pöytään, irrottaa ja ripustaa pöydän viereen, kun hiomakonetta ei käytetä. Se on kätevää, sillä se jättää enemmän tilaa muulle työskentelylle.

1

Sahaa nauhahiomakoneen asennuslevy. Tämä levy sahattiin käsisirkkelillä, mutta voit käyttää myös tavallista käsisahaa.

2

Poraa ripustusreiät. Hiomakoneen pohja­ levyn voi ripustaa pöydän sivulle kahdella säätöruuvilla. Poraa levyyn kaksi reikää säätöruuveja varten.

3

Piirrä kiinnikkeiden paikat. Levyn molemmille puolille pitää sahata hahlot, jotta levyn voi ripustaa roikkumaan ja puristaa kiinni työpöytään.

4

Sahaa hahlo pistosahalla. Viiva on tehty suorakulmalla, joten se on kohtisuora.

5

Levyyn jyrsitään ura. Tämä nauhahioma­ kone ei sovi pöydälle sellaisenaan, joten levyyn pitää jyrsiä ura.

6

Mittaa ja sahaa. Nauhahiomakone kiinnitetään kahvojen yläpuolelta. Tässä sahataan kaksi kapulaa, jotka sopivat kahvojen ympärille.

7

Kiinnikkeet porataan porakonetelineen avulla. Kiinnikkeisiin asennettaville ruuveille pitää porata reiät. Tässä käytetään pora konetta ja porakonetelinettä, jotta rei’istä tulee suorat.

8

Aseta nauhahiomakone levylle ja poraa ruuvinreiät. Aseta kannakkeet paikoilleen. Poraa levyyn reiät puuterällä. Kuvassa näkyy, että nauhahiomakone sopii aiemmin jyrsittyyn uraan.

9

Ruuvaa kannakkeet kiinni. Lyö levyssä oleviin reikiin lyöntimutterit, joihin säätöruuvit asennetaan.

10

Tee pöydän keskelle reunus. Nauhahioma-koneen sekä pistosahan ja yläjyrsimen väliin rakennetaan reunus. Kuvan keskellä oleva pieni kuutio on verstaspölynimuria varten.

11

Asenna nauhahiomakoneen eteen pieni pala akryylilevyä, jotta hiottavaa esinettä on helppo siirrellä edestakaisin. Mittaa hiomakoneen ja levyn pään välinen etäisyys.

12

Pöytä näyttää tältä, kun hiomakone on ylhäällä. Kuvassa näkyy, että hiomakoneen edessä on valkoinen akryylilevy. Se kiinnite- tään akryyliliimalla.

13

Työpöytä näyttää tältä, kun hiomakone roikkuu piilossa pöydän sivulla.

Materiaalit

18 mm vaneria
• 700x700 mm (1)
• 775x660 mm (2)
• 775x584 mm (3)
• 580x375 mm (4)
• 690x105 mm (5)
• 690x300 mm (6)
• 87x85 mm (7)
• 140x80 mm (8)
• 100x80 mm (9)
• 45x45 mm (10)

12 mm vaneria
• 80x80 mm (11)
• 80x20 mm (12)
• 60x43 mm (13)
• 95x60 mm (14)
• 71x43 mm (15)

6,5 mm vaneria
• 210x210 mm (16)

6 mm akryylilevyä
• 700x700 mm (17)
• 530x130 mm (18)
• 690x105 mm (19)

Lisäksi:
• Iskumuttereita M8
• Kierreruuveja 8x100, 8x55 mm
• Koneruuveja 4x20 mm
• Lastulevyruuveja 4x40 mm

Vie aikaa

Varaa projektiin viikonloppu.

Hinta

Tämä pöytä maksoi noin 40 euroa.

Vaikeusaste

Nauhahiomakoneen asentaminen voi olla hieman vaikeaa. Muu on helppoa mutta vaatii tarkkuutta.

Vinkit & niksit

Lehtiversio

Lataa lehtiversio

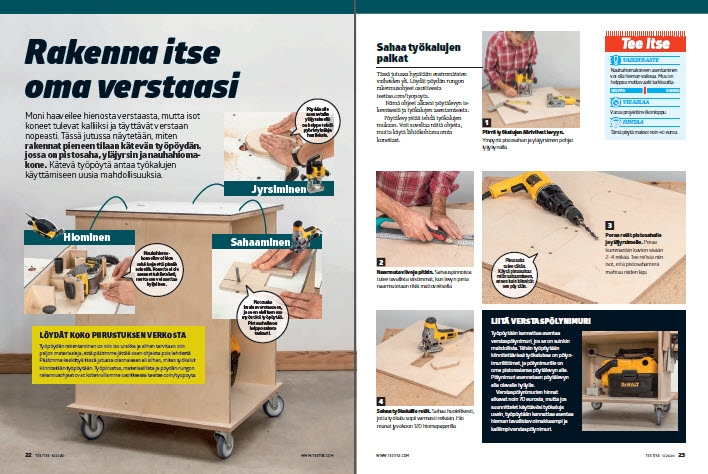

Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
