Johdanto
Ohjeet
01
A sokkeli
2
Vaihe
Sokkelin pitää olla paikallaan ja vaakasuorassa ennen kaapin mittaamista ja osien sahaamista. Mittaa sokkelin koko huolellisesti, sahaa osat ja ruuvaa takareuna (B) kiinni poikkilautoihin (C). Ruuvaa seuraavaksi nurkkakapulat (D) kiinni poikkipuiden toiseen päähän ja kiinnitä lopuksi etureuna (A).
02
B nelikulmainen laatikko-osa
4
Vaihe
Mittaa laatikko-osan runko, kun sokkeli on paikallaan. Ole huolellinen, jotta osa sopii millintarkasti portaiden alle. Älä aloita kaapin muiden osien tekemistä, ennen kuin laatikko-osa on valmis ja paikallaan.
Poraa kaikille ruuveille valmiit reiät ja upota ruuvien kannat puuhun. Liimaa osat toisiinsa ja vahvista liitokset ruuveilla.
Piirrä sivulevyihin (F) viivat 9 milliä levyn reunasta. Se vastaa puolikkaan levyn leveyttä, jos kaapin tekemiseen käytetään 18 millin levyä kuten tässä.
Purista ala- ja ylälevyt (E) kiinni sivu-levyihin (F) ja poraa neljä reikää viivojen kohdalle. Tee rei’istä niin syvät, että terä yltää levyihin (E) asti.
Kokoa laatikko-osan runko liimalla ja ruuveilla. Hio terävät reunat hioma-paperilla ja tarkista, että runko on suorakulmainen.
03
B laatikot
5
Vaihe
Laatikon etupuolella on peitelevy, joka on yhtä leveä mutta 3,5 senttiä korkeampi kuin laatikon muut osat. Se pitää ottaa huomioon liukukiskojen asentamisessa.
Laatikoiden pohjalevyt kiinnitetään naulaamalla. Toinen vaihtoehto on jyrsiä levyille urat laatikon reunoihin ja liimata levy kiinni. Uraan upotettu levy pysyy varmasti kiinni, mutta ratkaisu pienentää laatikon tilavuutta.
Upota ruuvien kannat. Voit käyttää upotusterää tai porata ruuvinreiät pienellä terällä ja tehdä kannalle kolon isommalla terällä.
Asenna laatikkoon pohja. Sahaa sopivan kokoinen palanen vanerista (L) ja kiinnitä levy laatikkoon niiteillä ja liimalla.
Asenna liukukiskot. Mittaa liukukiskojen paikat ja kiinnitä ne laatikko-osan runkoon kaksipuoleisella teipillä. Se helpottaa ruuvaamista huomattavasti.
04
C + D kolmiohyllyt
6
Vaihe
Kolmionmuotoiset hyllyt ovat eri kokoisia, mutta ne tehdään samalla tavalla. Hyllyjen liitoskohdassa on tärkeä yksityiskohta, joka saa levyt näyttämään yhdeltä pitkältä levyltä. Siihen palataan myöhemmin.
Rakenna aluksi ylempi hylly ja nosta se laatikkoosan päälle. Mittaa sen jäl keen alemman hyllyn koko ja rakenna se. Oikeassa järjestyksessä rakennettu kaappi sopii tarkasti portaiden alle.
Piirrä ovet osien mukaan, ennen kuin työnnät ne portaiden alle.
Sahaa levyjen päät viistossa kulmassa. Mittaa portaiden ja seinän välinen kulma kääntökulmalla ja säädä sirkkelin terä sen mukaan. Sahaa levyn (N) yläreuna ja levyn (M) alareuna viistoiksi.
Sahaa myös ylälevyn (O) päät viistossa kulmassa. Poraa ruuveille valmiit reiät, tee kolot ruuvinkannoille ja ruuvaa levy (N) kiinni levyyn (M). Ruuvaa lopuksi kiinni ylälevy (O). Asenna hylly paikalleen.
Hyllyt asennetaan tukirimojen (S ja T) varaan. Sahaa listat oikean mittaisiksi ja sahaa riman (T) toinen pää levyn (O) kulmassa. Poraa reikä valmiiksi ja upota ruuvinkannat pinnan alle.
Liimaa ja ruuvaa tukirimat hyllyjen kohdille. Mittaa sen jälkeen hyllyjen (P) ja (R) leveys ja sahaa ne. Sahaa levyjen oikeat päät viistoiksi.
Ylempi kolmiohylly C. Kuvassa näkyy, että hyllyn alanurkka on sahattu pystysuoraksi. Kokeile kulmien sopivuutta parilla puukapulalla ennen kaapin osien sahaamista. Sahaa ylä- ja pohjalevyt sen mukaan, kuinka jyrkät omat portaasi ovat.
05
Kokoaminen
5
Vaihe
Kaapin kokoaminen on varsin helppoa, sillä kaikki osat on mitattu ja sovitettu paikalleen jo aiemmin. Nyt osat ruu-vataan yhteen ja hyllyyn asennetaan kahvat. Jos kaappi on tarkoitus maalata tai öljytä, se kannattaa tehdä ennen osien yhdistämistä.
Aseta laatikko-osa 1 paikalleen ja ruuvaa se kiinni sokkeliin. Poraa ruuveille valmiit reiät ja upota ruuvin- kannat.
Asenna ovet. Merkitse saranoiden paikat ja varmista, että mahdut ruuvaamaan ylemmän saranan kiinni. Käytä lyhyttä ruuvimeisseliä tai ruuvinväännintä ja kulmaistukkaa.
Poraa kolot oven saranoille, jos se on tarpeen. Käytä kolojen tekemiseen oksa- terää. Voit käyttää myös pinta-asennettavia saranoita. Nille ei tarvitse tehdä koloja, mutta ne eivät ole yhtä tukevia.
Ruuvaa osat yhteen. Asenna kolmiohyllyt paikoilleen ja ruuvaa ne yhteen laatikko-osan kanssa. Osia ei kannata liimata yhteen, jotta hyllyn voi purkaa tarpeen tullen.
Materiaalit
SOKKELI
18 mm liimapuuta, pyökki, 80x330 cm:
- 1 etureuna (A), 184x10 cm
- 1 takareuna (B), 175x10 cm
- 4 poikkilautaa (C) á 71x10 cm
- 4 nurkkakapulat (D) á 10x1,8 cm
LAATIKKO-OSA
18 mm liimapuuta, pyökki, 80x330 cm:
- 1 ala- ja ylälevy (E), 92,4x78 cm
- 2 sivulevyä (F) á 86,6x78 cm
8 mm vaneria, 80x120 cm:
- 1 taustalevy (G), 92,4x86,6 cm
LAATIKOT
18 mm liimapuuta, pyökki, 80x330 cm:
- 8 sivulevyä (H) á 75x17,5 cm
- 8 etu-/takalevyä (J) á 86x17,5 cm
- 4 peitelevyä (K) á 95x21 cm
8 mm vaneria, 80x120 cm:
- 4 laatikon pohjaa (L) á 89,6x75 cm
KOLMIOHYLLY - YLEMPI
18 mm liimapuuta, pyökki, 80x330 cm:
- 1 pohja (M), 94,2x78 cm
- 1 sivu (N), 103x78 cm
- 1 vino osa (O), 143x78 cm
- 1 hylly (P), 62 x 77 cm
- 1 hylly (R), 34 x 77 cm
- 2 tukirimaa (S) á 1,8x76 cm
- 2 tukirimaa (T) á 3,6x76 cm
- 1 ovi, kolmionmuotoinen (U), 94,2x103 cm
8 mm vaneria, 80x120 cm:
- 1 taustalevy, kolmio (W), 94,2x103 cm
ALEMPI KOLMIOHYLLY
18 mm liimapuuta, pyökki, 80 x 330 cm:
- 1 pohjalevy (M1), 79x78 cm
- 1 sivu (N1), 87x78 cm
- 1 vino levy (O1), 123x78 cm
- 1 hylly (P1), 45x77 cm
- 1 tukirima (S1), 1,8x76 cm
- 1 tukirima (T1), 3,6x76 cm
- 1 ovi, kolmio (U1), 87x79 cm
8 mm vaneria, 80x120 cm:
- 1 taustalevy, kolmio (W1), 79x87 cm
Lisäksi:
- 4 laatikon kiskosarjaa, tässä Hettich FZB50
- 4 oven saranaa, tässä Ikea Komplement
- 6 kahvaa, esim. Ikea Orrnäs
- Puuliimaa, ruuveja, öljyä tai maalia
Erikoistyökalut
- Käsisirkkeli
- Kääntökulma
Vie aikaa
3 päivää, lisäksi maalin tai öljyn kuivumisaika.
Hinta
Noin 400 euroa.
Vaikeusaste
Hyllyn tekemisessä on paljon mittaamista ja sahaamista, mutta työssä ei ole vaikeita vaiheita.

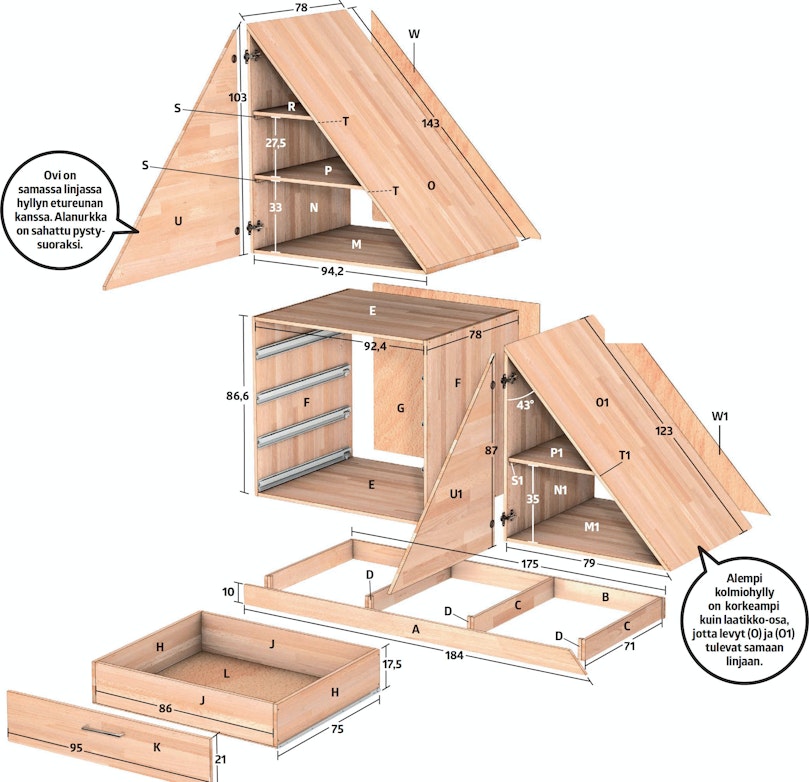

Piirustus
Alempi kolmiohylly on korkeampi kuin laatikko-osa, jotta levyt (O) ja (O1) tulevat samaan linjaan.
Nelikulmaiseen osaan voi asentaa laatikoiden sijaan hyllyt ja oven.
Laatikoiden etulevyt ovat hieman isompia kuin laatikot. Jätä etulevyjen väliin 3-4 millin raot.
Sahaa sokkelin toinen pää vinoksi, jotta se sopii portaiden muotoon.
